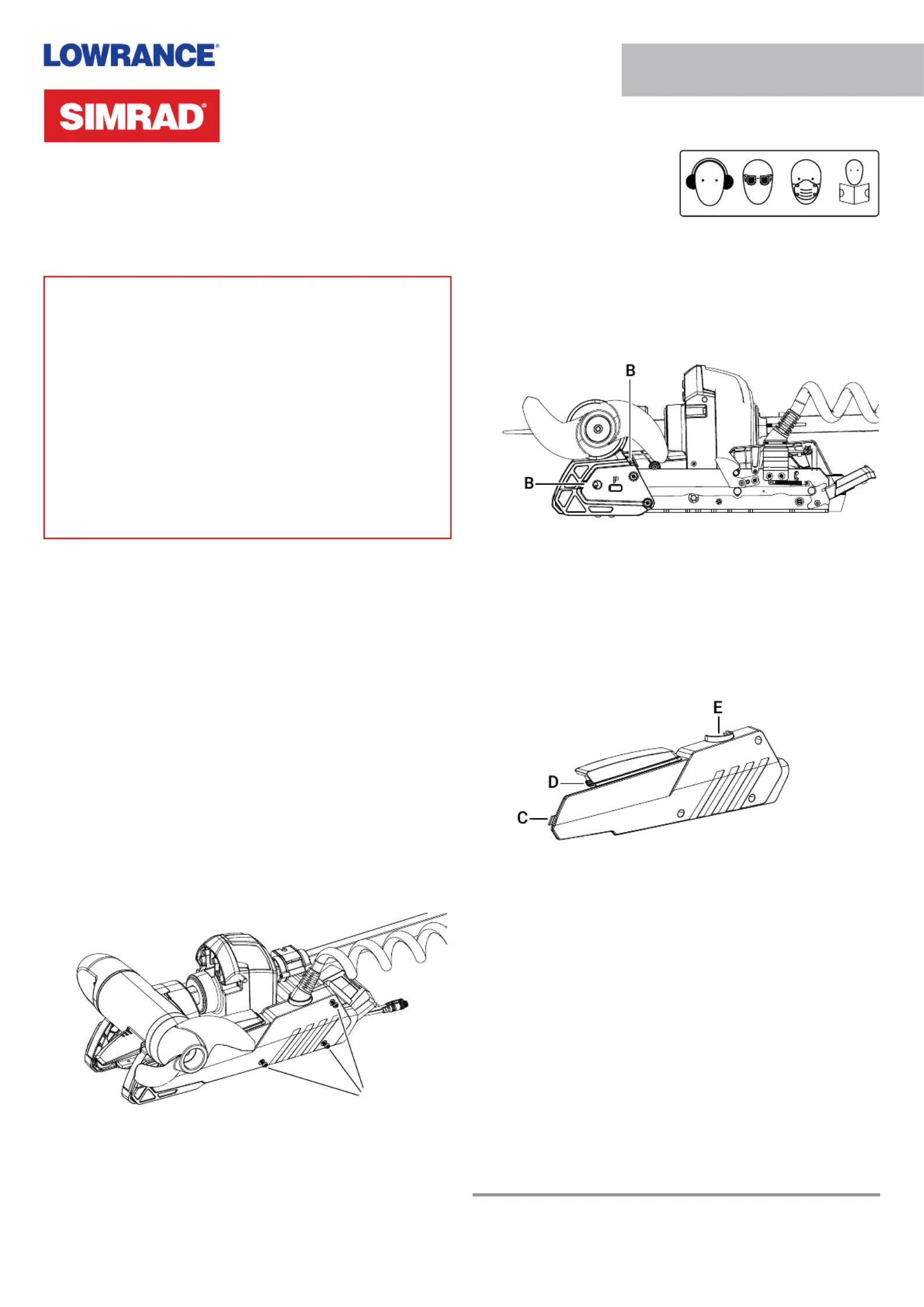

Recon
™
Seitenplatten
Installationsanleitung: DE
Dokumentversion: 001
⚠WARNUNG: Dieses Produkt ist entsprechend der
dem Produkt beiliegenden Anleitung zu installieren. Bei
Nichtbeachtung können Verletzungen, Schäden am Boot
und/oder mangelhaftem Betriebsverhalten des Produkts
die Folge sein.
⚠WARNUNG: Die Durchführung von Service- oder
Wartungsarbeiten ohne vorheriges Trennen der
Batterie kann zu Schäden am Produkt und/oder zu
schweren oder gar tödlichen Verletzungen durch Brand,
Explosion, Stromschlag oder unerwartetes Anlaufen
des Motors führen. Trennen Sie immer die Batteriekabel
von der Batterie, bevor Sie Wartungs-, Service- oder
Installationsarbeiten an Motorkomponenten durchführen.
Im Lieferumfang enthalten
• 2Recon™ Seitenplatten (1x Backbord und 1x
Steuerbord) mit 3M5x14-Edelstahl-Schrauben und
3Sicherungsscheiben
Benötigte Werkzeuge
• Kreuzschlitzschraubendreher Nr.2
Installation
So entfernen Sie die vorhandenen Seitenplatten:
1 Ziehen Sie das Stromkabel des Trollingmotors von der
Batterie bzw. das Netzwerkkabel vom Stecker und der
Steckdose ab.
2 Wenn der Trollingmotor verstaut oder in Betriebsposition
ist, lösen Sie die Schrauben der Seitenplatten auf beiden
Seiten der Halterung( ).A
¼Hinweis: Die Schrauben werden von Unterlegscheiben
gehalten.
A
3 Entfernen Sie die Seitenplatten und achten Sie dabei
darauf, die Positionierungslaschen nicht zu beschädigen,
wenn die Laschen durch die Schlitze( ) gesteckt B
werden.
4 So bringen Sie eine neue Backbord-Seitenplatte an:
a Die vordere Positionierungslasche ( ) in den C
entsprechenden Positionierungsschlitz einsetzen.
b Üben Sie leichten Druck von unten auf die andere
Positionierungslasche( ) aus und biegen Sie sie in D
den Positionierungsschlitz.
c EFühren Sie die Zugentlastung ( ) um das Ende des
Wendelkabels.
d Ziehen Sie die Schrauben der Seitenplatte fest.
5 So bringen Sie eine neue Steuerbord-Seitenplatte an:
a Führen Sie die Positionierungslaschen in die
entsprechenden Positionierungsschlitze ein und
montieren Sie die Platte behutsam.
b Ziehen Sie die Schrauben der Seitenplatte fest.
© 2024 Navico Group. Alle Rechte vorbehalten. Navico Group ist ein Geschäftsbereich der
Brunswick Corporation.
®
Reg. U.S. Pat. & Tm. Off und ™ Common-Law-Zeichen. Weitere Informationen zu den globalen
Markenrechten nden Sie unter www.navico.com/intellectual-property.
