Seite 1/2

日本語

安全のために

ソニー製品は安全に充分に配慮して設計されています。しかし、製品は、まち

がった使いかたをすると、けがにつながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

ˎˎ「安全のために」の注意事項を守る。

ˎˎ長期間安全にお使いいただくために、定期点検をすることをおすすめします。ˎ

点検の内容や費用については、お買い上げ店にご相談ください。

ˎˎ故障したら使わずに、お買い上げ店にご相談ください。

警告表示の意味

この取扱説明書および製品では、次のような表示を

しています。表示の内容をよく理解してから本文を

お読みください。

この表示の注意事項を守らないと、火災やその他の

事故によりけがをしたり周辺の物品に損害を与えた

りすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

下記の注意事項を守らないと、

けが

をしたり周

辺の物品に

損害

を与えたりすることがありま

す。

集音以外の目的に使用しない

集音以外の目的でご使用になりますと、思わぬ事故、火災やけがの原因

となることがあります。

使用時は周囲の状況や天候に注意をはらう

周囲の状況や天候を把握しないままご使用になりますと、事故やけが

などの原因となります。

雨のあたる場所や、油煙、湯気、湿気、ほこりの多い場所に設置しない

上記のような場所やこの取扱説明書に記されている仕様条件以外の環

境に設置すると、火災や感電の原因となることがあります。

運搬時には、接続ケーブルを取り外す

本機を運搬する際には、接続ケーブルを必ず取り外してください。ˎ

接続ケーブルに引っ掛かると、転倒や落下の原因となることがありま

す。

分解や改造をしない

分解や改造をすると、火災やけがの原因となることがあります。

内部に水や異物を入れない

水や異物が入ると火災や感電の原因となることがあります。万一、水

や異物が入った場合は、すぐに電源を切り、接続ケーブルを抜いて、お

買い上げ店またはソニーのサービス窓口にご相談ください。

使用上のご注意

ˎˎお使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上

の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたし

かねますのでご了承ください。

ˎˎ本製品を使用したことによるお客様、または第三者からのいかなる請求につい

ても、当社は一切の責任を負いかねます。

ˎˎ諸事情による本製品に関連するサービスの停止、中断について、一切の責任を負

いかねます。

概要

エレクトレットコンデンサーマイクロホンECM-77BMP/44BMPは、

∅ˎ3.5ˎmmのロック式3極ミニジャックのあるソニー製トランスミッターに

接続して使用します。

接続

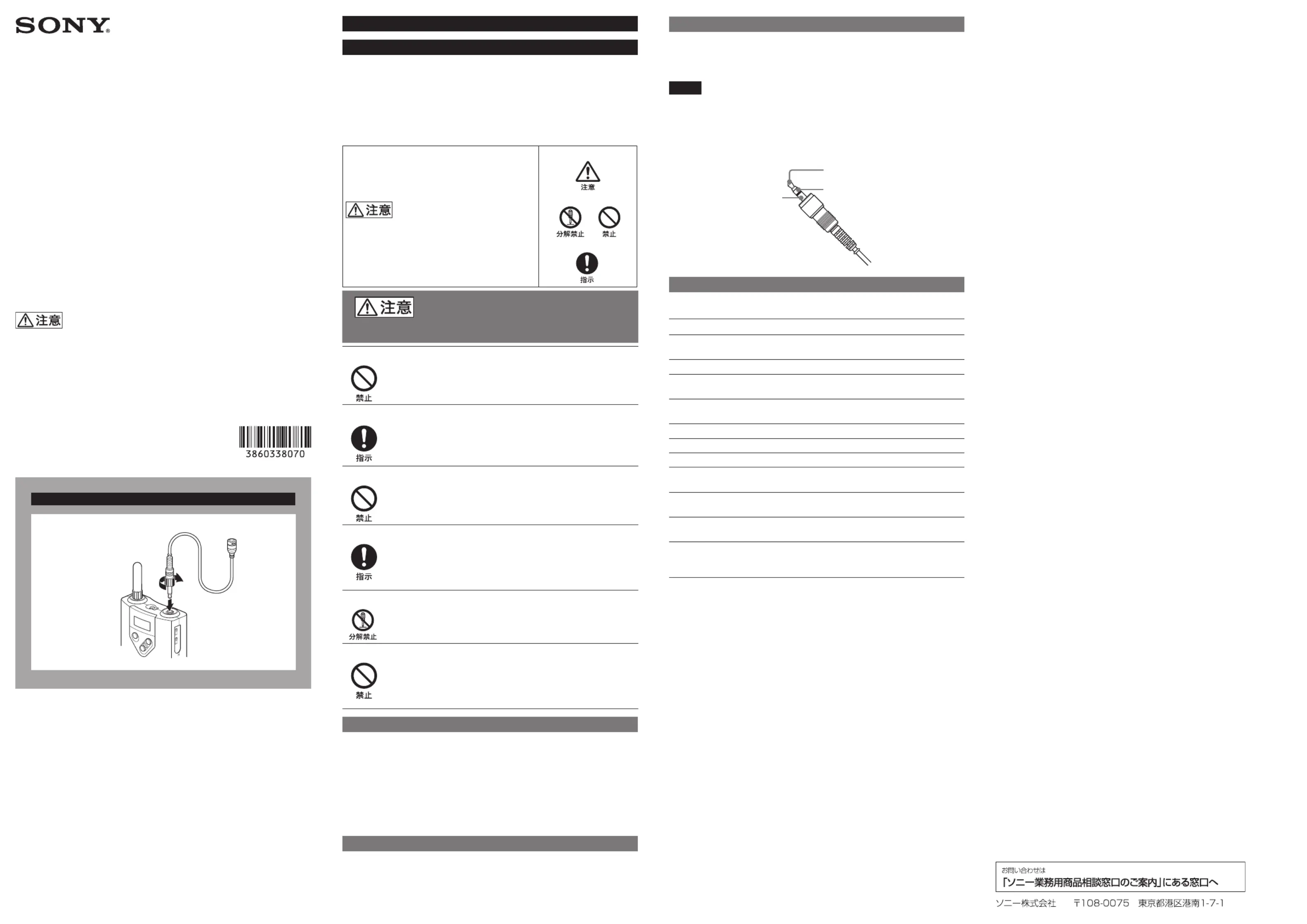

トランスミッターへの接続（図ˎ

）

1ˎ

トランスミッターの入力コネクターにマイクの出力コネクターを接続する。

ˎ ロックリングを回してロックする。

ご注意

位相切り替え機能が搭載されたソニー製トランスミッターと接続して使用す

る場合、位相切り替え設定をINVERTにしてください。

また、位相切り替え機能を登載していないトランスミッターに接続して使用

する場合は、ミキサーなどで音声出力の位相調整（極性反転）をしてください。

マイクロホンの出力端子

Tip：マイク出力

Ring：電源

Sleeve：GND

主な仕様

以下の項目は、JISˎC-5502-1991マイクロホン規格に準拠して規定したもの

です。

形式エレクトレットコンデンサー型

周波数特性 ECM-77BMP：40ˎHz ～20,000ˎHz

ECM-44BMP：40ˎHz ～15,000ˎHz

指向特性全指向性

正面感度

（0ˎdB=1ˎV/Pa、1ˎkHz）（typ）

ECM-77BMP：－39dBˎ(11.2mV)

ECM-44BMP：－40dBˎ(10mV)

電源 DCˎ3.0ˎV ～10.0ˎV

定格負荷抵抗（DCˎ5ˎV時）：10ˎkΩ

許容動作温度 0ˎ℃～60ˎ℃

許容保存温度－20ˎ℃～＋60ˎ℃

出力端子 3極小型（∅3.5）単頭プラグ、ロック付き

マイクロホンケーブル ECM-77BMP：∅2.0ˎmm、長さ1.2ˎm

ECM-44BMP：∅2.3ˎmm、長さ1.2ˎm

外形寸法（マイク本体）ECM-77BMP：∅5.6ˎmm×12.5ˎmm

ECM-44BMP：∅8.5ˎmm×14.5ˎmm

質量（ケーブル含まず）ECM-77BMP：約1.5ˎg

ECM-44BMP：約2ˎg

付属品ホルダークリップ（1）

ウィンドスクリーン（1）

取扱説明書（1）

仕様および外観は、改良のため予告なく変更することがありますが、ご了承く

ださい。

Ring

Sleeve

Tip

POWER

OFFON

INPUTPHASE

SET

BATT

–

3-860-338- (1)07

Electret Condenser

Microphone

取扱説明書

Operating Instructions

Mode d'emploi

Bedienungsanleitung

お買い上げいただきありがとうございます。

電気製品は、安全のための注意事項を守らないと、けがをしたり、周辺の物

品に損害を与えることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示して

あります。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読み

になったあとは、いつでも見られるところに必ず保管してください。

ECM-77BMP

ECM-44BMP

POWER

OFFON

INPUTPHASE

SET

BATT

–

Présentation

Le microphone condensateur à électret ECM-77BMP/44BMP se connecte

aux émetteurs avec une mini prise de type verrouillage 3pôles de

ø3,5mm.

Connexion

Connexion à l’émetteur (Figure )A

1 Connectez le connecteur de sortie du microphone au connecteur

d’entrée de l’émetteur.

2 Tournez la bague de blocage pour verrouiller le connecteur.

Remarque

Lors de la connexion à un émetteur Sony qui dispose d’une fonction de

commutation de phase, configurez le réglage de commutation de phase sur

INVERT.

Lors de la connexion à un émetteur qui ne dispose pas d’une fonction de

commutation de phase, ajustez la phase (polarité inversée) de la sortie audio

à l’aide d’une console de mixage ou un autre dispositif.

Connecteur de sortie du microphone

Pointe: sortie du microphone

Bague: alimentation

Manchon: mise à la masse (GND)

Caractéristiques techniques

Type Condensateur à électret

Réponse de fréquence ECM-77BMP: 40Hz à 20000Hz

ECM-44BMP: 40Hz à 15000Hz

Directivité Omnidirectionnelle

Sensibilité

(0dB = 1V/Pa, 1kHz)

(typique)

ECM-77BMP: −39dB (11,2mV)

ECM-44BMP: −40dB (10 mV)

Alimentation 3,0 V à 10,0 V CC

Impédance de charge nominale (à 5V CC):

10kΩ

Température d’utilisation 0 °C à 60 °C (32 °F à 140 °F)

Température de stockage −20 °C à +60 °C (−4 °F à +140 °F)

Connecteur de sortie Fiche à une tête miniature à 3pôles

(ø3,5mm), type verrouillage

Câble de microphone ECM-77BMP: ø2,0mm, Longueur 1,2 m

ECM-44BMP: ø2,3mm, Longueur 1,2 m

Dimensions

(corps de microphone)

ECM-77BMP: ø5,6mm× 12,5mm

ECM-44BMP: ø8,5mm× 14,5mm

Poids (sans câble) ECM-77

BMP: environ 1,5g (0,053oz.)

ECM-44

BMP: environ 2 g (0,071 oz.)

Accessoires fournis Pince de support (1)

Écran anti-vent (1)

Mode d’emploi (1)

La conception et les caractéristiques techniques sont sujettes à

modification sans préavis.

Deutsch

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig

durch und bewahren Sie es zum späteren Nachschlagen auf.

Für Kunden in Europa

Für die folgenden elektromagnetischen Umgebungen: E1

(Wohnbereich), E2 (kommerzieller und in beschränktem Maße

industrieller Bereich), E3 (Stadtbereich im Freien) und E4

(kontrollierter EMV-Bereich, z.B. Fernsehstudio).

ACHTUNG

Die elektromagnetischen Felder bei den speziellen Frequenzen

können den Ton dieses Geräts beeinflussen.

Bague

Manchon

Pointe

English

Before operating the unit, please read this manual thoroughly and retain

it for future reference.

For the customers in Europe

This product is intended for use in the following Electromagnetic

Environments: E1 (residential), E2 (commercial and light industrial), E3

(urban outdoors), E4 (controlled EMC environment, ex. TV studio).

ATTENTION

The electromagnetic fields at the specific frequencies may influence the

sound of this unit.

For the customers in the U.S.A.

SONY LIMITED WARRANTY - Please visit http://www.sony.com/

psa/warranty for important information and complete terms and

conditions of Sony’s limited warranty applicable to this product.

For the customers in Canada

SONY LIMITED WARRANTY - Please visit http://www.sonybiz.ca/

pro/lang/en/ca/article/resources-warranty for important information

and complete terms and conditions of Sony’s limited warranty

applicable to this product.

For the customers in Europe

Sony Professional Solutions Europe - Standard Warranty and

Exceptions on Standard Warranty.

Please visit https://pro.sony/en_GB/support‐services/warranty/

support‐professional‐solutions‐europe‐standard‐product‐warranty

for important information and complete terms and conditions.

For the customers in Korea

SONY LIMITED WARRANTY - Please visit http://bpeng.sony.co.kr/

handler/BPAS-Start for important information and complete terms

and conditions of Sony’s limited warranty applicable to this product.

Usage Precautions

Notes

ˎAlways verify that the unit is operating properly before use. SONY

WILL NOT BE LIABLE FOR DAMAGES OF ANY KIND INCLUDING, BUT

NOT LIMITED TO, COMPENSATION OR REIMBURSEMENT ON ACCOUNT

OF THE LOSS OF PRESENT OR PROSPECTIVE PROFITS DUE TO FAILURE

OF THIS UNIT, EITHER DURING THE WARRANTY PERIOD OR AFTER

EXPIRATION OF THE WARRANTY, OR FOR ANY OTHER REASON

WHATSOEVER.

ˎSONY WILL NOT BE LIABLE FOR CLAIMS OF ANY KIND MADE BY USERS

OF THIS UNIT OR MADE BY THIRD PARTIES.

ˎSONY WILL NOT BE LIABLE FOR THE TERMINATION OR

DISCONTINUATION OF ANY SERVICES RELATED TO THIS UNIT THAT MAY

RESULT DUE TO CIRCUMSTANCES OF ANY KIND.

Overview

The ECM-77BMP/44BMP Electret Condenser Microphone connects to

transmitters equipped with a ø3.5 mm locking type, 3-pole mini jack.

Connection

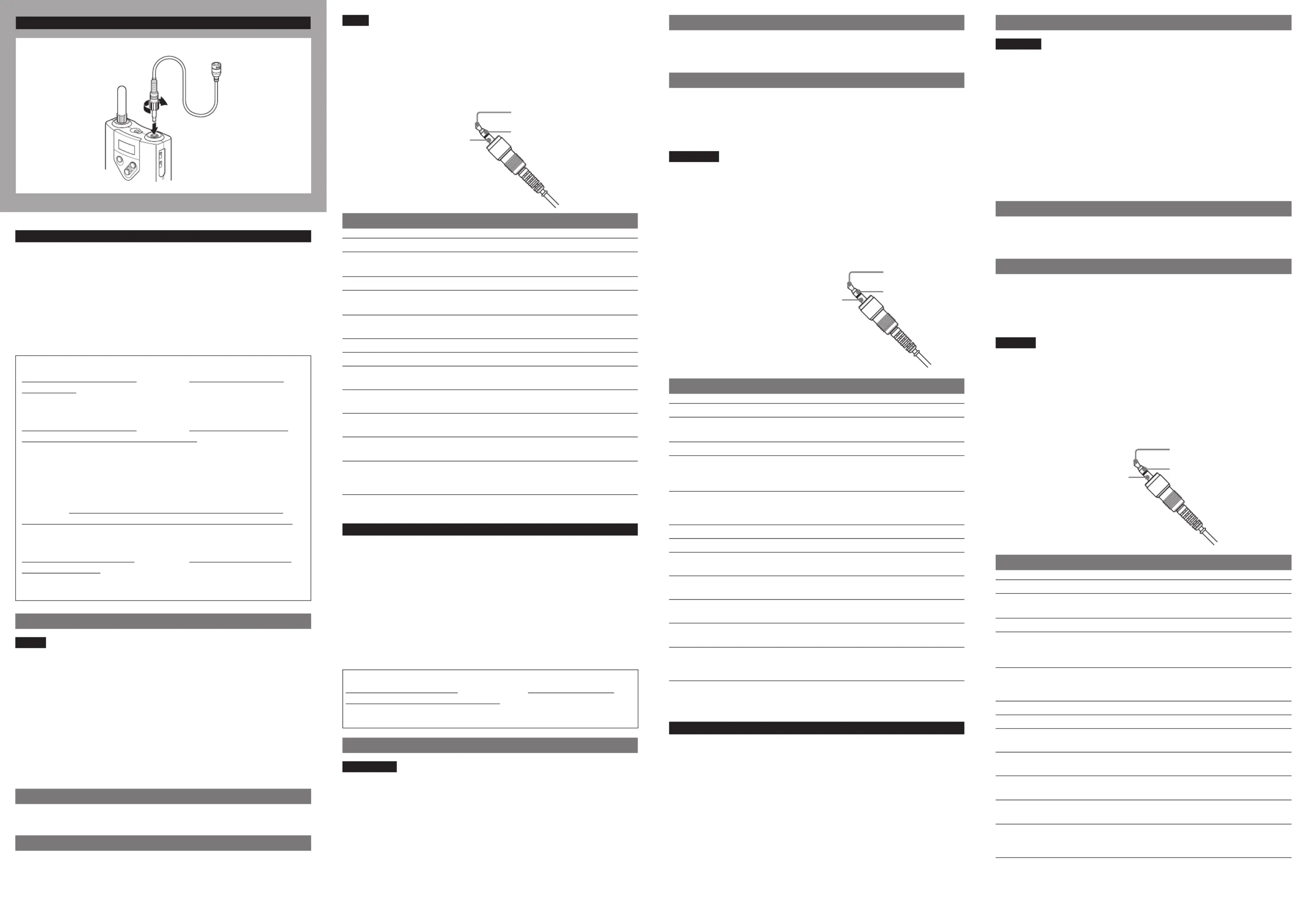

Connection to transmitter (Figure )A

1 Connect the output connector of the microphone to the input

connector of the transmitter.

2 Turn the lock ring to lock the connector.

Note

When connecting to a Sony transmitter that has a phase switching function,

set the phase switching setting to INVERT.

When connecting to a transmitter that does not have a phase switching

function, adjust the phase (inverse polarity) of the audio output using a mixer

or other device.

Microphone output connector

Tip: Microphone output

Ring: Power supply

Sleeve: GND

Specifications

Type Electret condenser

Frequency response ECM-77BMP: 40 Hz to 20,000 Hz

ECM-44BMP: 40 Hz to 15,000 Hz

Directivity Omni-directional

Sensitivity

(0 dB = 1 V/Pa, 1 kHz) (typ)

ECM-77BMP: −39 dB (11.2 mV)

ECM-44BMP: −40 dB (10 mV)

Power supply DC 3.0 V to 10.0 V

Rated load impedance (at DC 5 V): 10 kΩ

Operating temperature 0 °C to 60 °C (32 °F to 140 °F)

Storage temperature −20 °C to +60 °C (−4 °F to +140 °F)

Output connector 3-pole miniature (ø3.5 mm) single-head

plug, locking type

Microphone cable ECM-77BMP: ø2.0 mm, Length 1.2 m

ECM-44BMP: ø2.3 mm, Length 1.2 m

Dimensions

(microphone body)

ECM-77BMP: ø5.6 mm × 12.5 mm

ECM-44BMP: ø8.5 mm × 14.5 mm

Mass (excluding cable) ECM-77

BMP: Approx. 1.5 g (0.053 oz.)

ECM-44

BMP: Approx. 2 g (0.071 oz.)

Supplied accessories Holder clip (1)

Wind screen (1)

Operating Instructions (1)

Design and specifications are subject to change without notice.

Français

Avant d’utiliser l’appareil, veuillez lire attentivement ce manuel et le

conserver pour future référence.

Pour les clients en Europe

Ce produit est prévu pour être utilisé dans les environnements

électromagnétiques suivants : E1 (résidentiel), E2 (commercial et

industrie légère), E3 (urbain extérieur) et E4 (environnement EMC

contrôlé, ex. studio de télévision).

ATTENTION

Il est possible que des champs électromagnétiques à des fréquences

spécifiques influencent le son de cet appareil.

Pour les clients au Canada

GARANTIE LIMITÉE DE SONY - Rendez-vous sur http://www.sonybiz.ca/

pro/lang/en/ca/article/resources-warranty pour obtenir les informations

importantes et l’ensemble des termes et conditions de la garantie limitée de

Sony applicable à ce produit.

Précautions d’utilisation

Remarques

ˎVérifiez toujours que l'appareil fonctionne correctement avant

l'utilisation. Sony n'assumera pas de responsabilité pour les

dommages de quelque sorte qu'ils soient, incluant mais ne se limitant

pas à la compensation ou au remboursement, à cause de la perte de

profits actuels ou futurs suite à la défaillance de cet appareil, que ce

soit pendant la période de garantie ou après son expiration, ou pour

toute autre raison quelle qu'elle soit.

ˎSony n'assumera pas de responsabilité pour les réclamations, quelle

qu'elles soient, effectuées par les utilisateurs de cet appareil ou par

des tierces parties.

ˎSony n'assumera pas de responsabilité pour la cessation ou

l'interruption de tout service lié à cet appareil, résultant de quelque

circonstance que ce soit.

Ring

Sleeve

Tip

Vorsichtsmaßnahmen bei der Verwendung

Hinweise

ˎˎˎBestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig

arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART,

EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER

ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER

ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS

ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND

DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST,

ÜBERNEHMEN.

ˎSONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN

BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.

ˎSONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER

EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS

GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.

Überblick

Das Elektret-Kondensatormikrofon ECM-77BMP/44BMP wird an Sender

angeschlossen, die mit einer 3-poligen Minibuchse mit ø3,5mm und

Arretierungsfunktion ausgestattet sind.

Anschluss

Anschluss an den Sender (Abbildung )A

1 Verbinden Sie den Ausgangsanschluss des Mikrofons mit dem

Eingangsanschluss des Senders.

2 Drehen Sie den Mikrofonring, um den Steckverbinder zu arretieren.

Hinweis

Wenn Sie einen Sony-Sender mit Phasenumschaltfunktion anschließen,

stellen Sie diese auf INVERT ein.

Wenn Sie einen Sender ohne Phasenumschaltfunktion anschließen, passen

Sie die Phasenlage des Audioausgangs mithilfe eines Mischers oder eines

anderen Geräts an (inverse Polarität).

Ausgangsanschluss des Mikrofons

Spitze: Mikrofonausgang

Ring:Stromversorgung

Hülse: Masse

Technische Daten

Typ Elektret-Kondensatormikrofon

Übertragungsbereich ECM-77BMP: 40Hz bis 20.000Hz

ECM-44BMP: 40Hz bis 15.000Hz

Richtcharakteristik Kugel

Empfindlichkeit

(0 dB = 1 V/Pa, 1 kHz)

(typ.)

ECM-77BMP: −39dB (11,2mV)

ECM-44BMP: −40dB (10mV)

Stromversorgung 3,0V bis 10,0V Gleichspannung

Nennimpedanz (bei 5V Gleichspannung):

10kΩ

Temperatur bei Betrieb 0°C bis 60°C

Temperatur bei Lagerung −20°C bis +60°C

Ausgangsanschluss 3-poliger Ministecker (ø3,5mm) mit

Einzelspitze, arretierbar

Mikrofonkabel ECM-77BMP: ø2,0mm, Länge1,2m

ECM-44BMP: ø2,3mm, Länge1,2m

Abmessungen

(Mikrofongehäuse)

ECM-77BMP: ø5,6mm× 12,5mm

ECM-44BMP: ø8,5mm× 14,5mm

Gewicht (ohne Kabel) ECM-77

BMP: ca. 1,5g

ECM-44

BMP: ca. 2g

Mitgeliefertes Zubehör Halteclip (1)

Windschutz (1)

Bedienungsanleitung (1)

Gestaltung und technische Daten können jederzeit ohne Ankündigung

geändert werden.

Ring

Hülse

Spitze

Produktspezifikationen

Marke:	Sony
Kategorie:	Mikrofon
Modell:	ECM-77BMP
Produktfarbe:	Schwarz
Übertragungstechnik:	Kabelgebunden
Kabellänge:	1.2 m
Geräteschnittstelle:	3,5 mm (1/8")
Mikrofon-Frequenz:	40 - 2000 Hz
Mikrofon-Empfindlichkeit:	-39 dB
Mikrofon-Eingangsimpedanz:	2.5 Ohm
Ausrichtung des integrierten Mikrofons:	Omnidirektional
Rauschverhältnis (SNR):	64 dB
Arbeitsspannung:	10 V
Dynamischer Bereich:	90 dB
Microphon Abmessungen (D x H):	5.6 x 12.5 mm
Mikrofongewicht:	22.7 g
