Hotline Theben:

J +49 7474 692-369

WARNUNG!

Lebensgefahr durch elektrischen Schlag oder

Brand!

•

Montage ausschließlich von Elektrofachkraft

durchführen lassen!

•

Vor Montage/Demontage Netzspannung

freischalten!

•

Weitere Funktionsbeschreibungen im

LUXORliving-Handbuch.

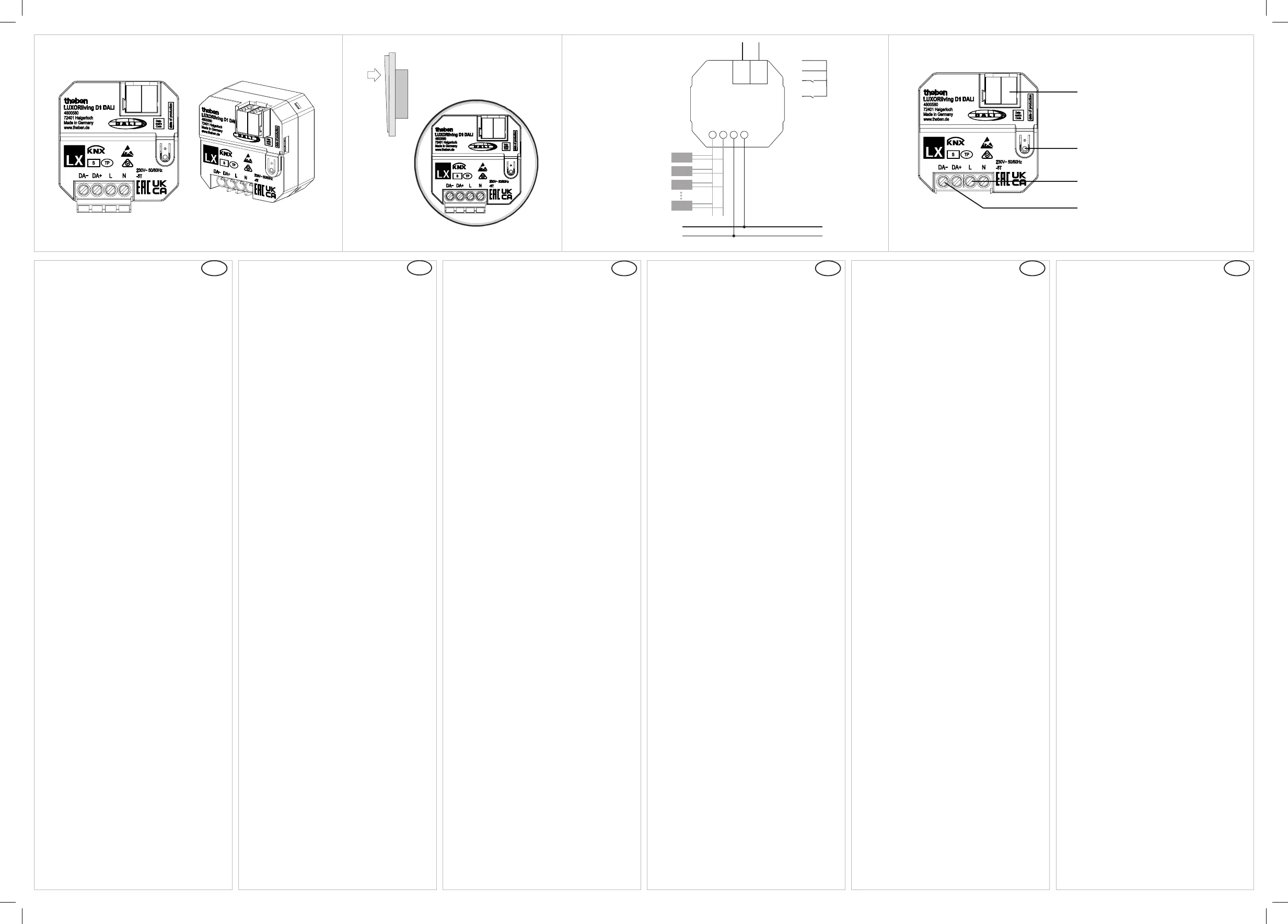

Allgemeine Infos

• Der Unterputz-Aktor D1 DALI der LUXOR-

living-Serie entspricht EN 60669-2-1 bei

bestimmungsgemäßer Montage.

• DALI-2-zertiziert

• Er bildet die Schnittstelle zwischen KNX-

Bus-System und DALI-Beleuchtungsanlage

(Digital Addressable Lighting Interface).

• Er besitzt 1 Kanal zur DALI-Lichtsteuerung;

die Steuerung erfolgt per Broadcast-Tele-

gramm, das heißt alle Teilnehmer an einem

Kanal werden gleichzeitig geschaltet/ge-

dimmt.

• Er kann mit konventionellen Tastern/Schal-

tern in Unterputzdosen eingebaut werden.

• Die LUXORliving-Serie ist eine Reihe von Ge-

räten in kompakter Bauform, mit denen man

schalten, dimmen, heizen und steuern kann.

• Inbetriebnahme mit der Software LUXORplug

und einfache Bedienung mit der App LUXOR-

play (für Android und iOS):

www.LUXORliving.de

• Bei Verwendung in einem KNX-System erfolgt

die Programmierung mit der ETS.

Technische Daten

Busspannung KNX: 21–32 V DC

Stromaufnahme KNX-Bus: < 10 mA

Typ: TP1-256

Betriebsspannung: 230 V AC, +10 %/–15 %

Frequenz: 50–60 Hz

Standby-Leistung: 0,35 W

DALI-Spannung: typ. 16 V DC, kurzschlussfest,

Basisisolierung (kein SELV)

Imax = 250 mA

Imin = 60 mA

Anzahl DALI-Geräte: max. 30

Max. Leitungslänge DALI: 300 m

Betriebstemperatur: – 5 °C ... + 45 °C

Binäreingänge:

– Kontaktspannung: 3,3 V

– Kontaktstrom: 0,5 mA

– Max. Kabellänge: 3 m (externe Eingänge)

– Länge Anschlussdrähte: 25 cm

Verschmutzungsgrad: 2

Anschlussquerschnitt: 4 mm

2

Abmessungen: 44,4 x 48,6 x 32,3 mm

Die ETS-Datenbank finden Sie unter

www.theben.de.

DE

WARNING!

Danger of death through electric shock

or re!

•

Installation should only be carried out by

professional electrician!

•

Disconnect the mains power supply prior to

installation and/or disassembly!

• Further functional descriptions in the

LUXORliving handbook.

General information

• The ush-mounted actuator D1 DALI of the

LUXORliving series conforms to EN 60669-2-

1 if correctly installed.

• DALI-2 certied

• It provides the interface between the KNX bus

system and the DALI lighting system (Digital

Addressable Lighting Interface).

• It has 1 channel for DALI lighting control;

control is via broadcast telegram, i.e. all

participants on one channel are switched/

dimmed simultaneously.

• It can be installed with conventional push

buttons/switches in ush-mounted boxes.

• The LUXORliving series is a range of compact

devices for switching, dimming, heating and

controlling.

• Start-up using the LUXORplug software and

easy operation using the LUXORplay app (for

Android and iOS):

www.LUXORliving.co.uk

• When used in a KNX system, programming is

completed with the ETS.

Technical data

Bus voltage KNX: 21–32 V DC,

Power input KNX bus: < 10 mA

Type: TP1-256

Operating voltage: 230 V AC, +10 %/–15 %

Frequency: 50–60 Hz

Standby output: 0.35 W

DALI voltage: typ. 16 V DC, short-circuit proof,

basic insulation (no SELV)

Imax = 250 mA

Imin = 60 mA

Number of DALI devices: max. 30

Max. DALI cable length: 300 m

Operating temperature: –5 °C … +45 °C

Binary inputs:

– Contact voltage: 3.3 V

– Contact current: 0.5 mA

– Max. cable length: 3 m (external inputs)

– Length of connecting wires: 25 cm

Pollution degree: 2

Connection cross-section: 4 mm

2

Dimensions: 44,4 x 48,6 x 32,3 mm

The ETS database is available at

www.theben.de.

EN

AVERTISSEMENT!

Danger de mort, risque d‘électrocution et

d‘incendie!

•

Le montage doit être effectué exclusivement

par un électricien spécialisé

!

•

Désactiver la tension réseau avant le monta-

ge/ le démontage !

•

Pour d‘autres descriptions de fonction, se

reporter au manuel LUXORliving.

Informations générales

• L‘actionneur encastré D1 DALI de la série

LUXORliving répond à la norme EN 60669-2-

1 en cas de montage conforme.

• Certication DALI-2

• Il est l‘interface entre le système bus KNX et

l‘installation d‘éclairage DALI (Digital Addres-

sable Lighting Interface).

• Pour la commande d‘éclairage DALI, il est

doté de 1 canal ; la commande est réalisée

par télégramme de type « Broadcast », c‘est-

à-dire que tous les abonnés d‘un canal sont

commutés/variés en même temps.

• Il peut être monté avec des boutons-pous-

soirs/interrupteurs conventionnels dans des

boîtiers encastrés

• La série LUXORliving est une gamme

d‘appareils de petites dimensions permettant

de commuter, varier, chauffer et commander.

• Mise en service avec LUXORplug et comman-

de aisée par le biais de l‘appli LUXORplay

(pour Android et iOS) : www.LUXORliving.fr

• En cas d‘intégration dans un système KNX, la

programmation s‘opère via l‘ETS.

Caractéristiques techniques

Tension du bus KNX : 21–32 V CC

Courant absorbé bus KNX : < 10 mA

Type : TP1-256

Tension de service : 230 V CA, +10 %/–15 %

Fréquence : 50–60 Hz

Puissance en veille : 0,35 W

Tension DALI : typ. 16 V CC, résistant aux

courts-circuits, isolation de base (pas de TBTS)

Imax = 250 mA

Imin = 60 mA

Nombre d‘appareils DALI : max. 30

Longueur de câble DALI max. : 300 m

Température de service : –5 °C … +45 °C

Entrées binaires :

– Tension de contact : 3,3 V

– Courant de contact : 0,5 mA

– Longueur de câble max. : 3 m (entrées ext.)

– Longueur des câbles de connexion : 25 cm

Degré de pollution : 2

Section de raccordement : 4 mm

2

Dimensions : 44,4 x 48,6 x 32,3 mm

La base de données ETS est disponible sous

www.theben.de.

FR

AVVERTIMENTO!

Pericolo di morte per scosse elettriche o incendio!

•

Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

•

Prima del montaggio o dello smontaggio scol-

legare la tensione di rete!

• Per maggiori descrizioni del funzionamento

fare riferimento al manuale LUXORliving.

Informazioni generali

• L‘attuatore da incasso D1 DALI della serie LU-

XORliving è conforme alla norma EN 60669-

2-1, se montato correttamente.

• DALI-2 certicato

• Crea l‘interfaccia tra sistema bus KNX e im-

pianto d‘illuminazione DALI (Digital Addres-

sable Lighting Interface).

• Dispone di 1 canale per il controllo della luce

DALI; il controllo avviene tramite telegramma

Broadcast, cioè tutte le utenze di un canale

sono commutate/regolate contemporanea-

mente.

• È possibile installarlo con i pulsanti/interrut-

tori convenzionali in scatole a incasso.

• La gamma LUXORliving è una serie di appa-

recchi di forma compatta idonei per commu-

tare, regolare, riscaldare e comandare.

• Messa in funzione con il software LUXORplug

e utilizzo semplice grazie all‘applicazione

LUXORplay (per Android e iOS):

www.LUXORliving.it

• In caso di impiego in un sistema KNX, la pro-

grammazione avviene tramite ETS.

Dati tecnici

Tensione bus KNX: 21–32 V DC

Assorbimento di corrente bus KNX: < 10 mA

Tipo: TP1-256

Tensione d‘esercizio: 230 V AC, +10 %/–15 %

Frequenza: 50–60 Hz

Potenza in standby: 0,35 W

Tensione DALI: tip. 16 V DC, a prova di corto-

circuito, isolamento di base (nessun SELV)

Imax = 250 mA

Imin = 60 mA

Numero apparecchi DALI: max. 30

Max. lunghezza di linea DALI: 300 m

Temperatura d‘esercizio: –5 °C … +45 °C

Ingressi binari:

– Tensione di contatto: 3,3 V

– Corrente di contatto: 0,5 mA

– Max. lunghezza cavo: 3 m (ingressi esterni)

– Lunghezza cavi di collegamento: 25 cm

Grado di inquinamento: 2

Sezione di collegamento: 4 mm

2

Dimensioni: 44,4 x 48,6 x 32,3 mm

La banca dati ETS si trova

www.theben.de.

IT

ADVERTENCIA!

¡Peligro de muerte por descarga elétrica o

incendio!

•

¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

•

¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

• Descripciones de función adicionales en el

manual LUXORliving.

Información general

• El actuador empotrado D1 DALI de la serie

LUXORliving cumple la norma EN 60669-

2-1 si el montaje se efectúa conforme a lo

previsto.

• DALI-2 certicado

• Sirve como interfaz entre el sistema de bus

KNX y la instalación de iluminación DALI

(Digital Addressable Lighting Interface).

• Tiene 1 canal para el control de luz DALI; el

control se realiza por telegrama Broadcast,

esto quiere decir que todos los participantes

de un canal se conectan/atenúan al mismo

tiempo.

• Se pueden montar en cajas empotradas con

pulsadores/interruptores convencionales.

• La serie LUXORliving es una serie de aparatos

compactos que permiten conmutar, regular la

luz, controlar la calefacción y otros disposi-

tivos.

• Puesta en servicio con el software LUXORplug

y manejo sencillo con la App LUXORplay (para

Android e iOS): www.LUXORliving.es

• Al utilizar un sistema KNX, la programación se

realiza con el ETS.

Datos técnicos

Tensión de bus KNX: 21–32 V CC

Consumo de corriente del bus KNX: < 10 mA

Tipo: TP1-256

Tensión de servicio: 230 V CA, +10 %/–15 %

Frecuencia: 50–60 Hz

Potencia en standby: 0,35 W

Tensión DALI: típ. 16 V CC, resistente a corto-

circuitos, aislamiento básico (sin SELV)

Imáx = 250 mA

Imín = 60 mA

Número de aparatos DALI: máx. 30

Máx. longitud de cable DALI: 300 m

Temperatura de funcionamiento:

–5 °C … +45 °C

Entrada binaria:

– Tensión de contacto: 3,3 V

– Corriente de contacto: 0,5 mA

– Longitud de cable máxima: 3 m (entradas ext.)

– Longitud de los cables de conexión: 25 cm

Grado de polución: 2

Sección de conexión: 4 mm

2

Dimensiones: 44,4 x 48,6 x 32,3 mm

Encontrará la base de datos ETS en

www.theben.de.

ES

ATENÇÃO!

Perigo de morte por choque eléctrico ou

incêndio!

•

A montagem deve ser efectuada apenas por

um electricista especializado!

•

Antes da montagem/desmontagem activar a

tensão de rede!

• Para outras descrições de funções, consulte o

manual LUXORliving.

Informações gerais

• O atuador embutido D1 DALI da série LUXOR-

living está em conformidade com a norma EN

60669-2-1 em caso de montagem correta.

• Certicação DALI-2

• Ele assegura a interface entre o sistema de

barramento KNX e o sistema de iluminação

DALI (Digital Addressable Lighting Interface).

• Ele dispõe de 1 canal para controlo da luz

DALI; o controlo é realizado através de um

telegrama de broadcast, o que signica que

todos os utilizadores num canal são ligados/

regulados em simultâneo.

• Pode ser integrado em caixas embutidas com

botões/interruptores convencionais.

• A série LUXORliving é uma série de aparelhos

de construção compacta, com os quais se

pode comutar, atenuar, aquecer e controlar.

• Colocação em funcionamento com o software

LUXORplug e operação fácil com a App LU-

XORplay (para Android e iOS):

www.LUXORliving.co.uk

• Em caso de utilização num sistema KNX, a

programação ocorre com o ETS.

Dados técnicos

Tensão de barramento KNX: 21–32 V CC

Entrada de corrente do barramento KNX:

< 10 mA

Tipo: TP1-256

Tensão de serviço: 230 V CA, +10 %/–15 %

Frequência: 50–60 Hz

Potência em standby: 0,35 W

Tensão DALI: tipicamente 16 V CC, estável em

curto-circuito, isolamento básico (sem SELV)

Imáx = 250 mA

Imín = 60 mA

Número de dispositivos DALI: máx. de 30

Comprimento máx. de cabo DALI: 300 m

Temperatura operacional: –5 °C … +45 °C

Entradas binárias:

– Tensão de contacto: 3,3 V

– Corrente de contacto: 0,5 mA

– Comprimento máx. de cabo: 3 m (entr. ext.)

– Comprimento dos os de ligação: 25 cm

Grau de poluição: 2

Secção transversal de ligação: 4 mm

2

Dimensões: 44,4 x 48,6 x 32,3 mm

Pode aceder ao banco de dados ETS em

www.theben.de.

PT

Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | [email protected] | www.theben.de

307597 01 05.12.2022

LUXORliving D1 DALI

4800580

For more information, see

product page

LUXORplayLUXORplug

LUXORliving

Produktspezifikationen
