TU 4 S RF KNX
Lies die bedienungsanleitung für Theben TU 4 S RF KNX (4 Seiten) kostenlos online; sie gehört zur Kategorie Nicht kategorisiert. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 4.8 Sterne aus 2 Bewertungen. Hast du eine Frage zu Theben TU 4 S RF KNX oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/4
Hotline Theben:
J +49 7474 692-369
WARNUNG
Lebensgefahr durch elektrischen Schlag oder
Brand!
•
Montage ausschließlich von Elektrofachkraft
durchführen lassen!
•
Vor Montage/Demontage Netzspannung
freischalten!
•
Für detaillierte Funktionsbeschreibungen das
KNX-Handbuch verwenden.
Allgemeine Infos
• Die 4-fach Funk-Unterputz-Tasterschnittstelle
TU 4 S RF KNX entspricht EN 60669-2-1 bei
bestimmungsgemäßer Montage.
• 4 Binäreingänge für potenzialfreie Taster und
Meldekontakte sowie 1 Eingang für einen
Temperatursensor; über seitlichen Kabelver-
binder anschließbar.
• Zubehör: Tastermodul 4-fach 9070806, Tem-
peratursensor UP 9070496, Temperatursen-
sor AP 9070459, Fußbodensensor 9070321,
Anlegesensor 9070489.
• Mit der ETS (Engineering Tool) können Appli-
kationsprogramme ausgewählt, die spezi-
schen Parameter und Adressen vergeben und
in das Gerät übertragen werden.
Technische Daten
Betriebsspannung: 230–240 V AC, 50–60 Hz
Standby Leistung min.: < 0,4 W
Schutzklasse: II bei bestimmungsgemäßer
Montage
Betriebstemperatur: – 5 °C ... + 45 °C
Binäreingänge:
– Kontaktspannung: 3,3 V
– Kontaktstrom: 0,5 mA
– Max. Kabellänge: 3 m (externe Eingänge)
– Länge Anschlussdrähte: 25 cm
Verschmutzungsgrad: 2
Bemessungsstoßspannung: 4 kV
Software: Klasse A
Anschlussquerschnitt: 4 mm
2
Abmessungen: 44,4 x 48,6 x 24,9 mm
Funkfrequenz: 868,3 MHz (KNX RF1.R)
Sendeleistung: < 10 mW
Reichweite Freifeld: bis zu 100 m
Hiermit erklärt die Theben AG, dass dieser Funkan-
lagentyp der Richtlinie 2014/53/EU entspricht. Der
vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:
www.theben.de/red-konformitaet
DE
WARNING
Danger of death through electric shock
or re!
•
Installation should only be carried out by
professional electrician!
•
Disconnect the mains power supply prior to
installation and/or disassembly!
• Please refer to the KNX manual for detailed
functional descriptions.
General information
• The 4-way wireless ush-mounting push
button interface TU 4 S RF KNX complies with
EN 60669-2-1 if correctly installed.
• 4 binary inputs for potential-free push
buttons and signal contacts and 1 input for a
temperature sensor; connectable via lateral
cable connector.
• Accessories: push button module 4-way
9070806, temperature sensor UP 9070496,
temperature sensor AP 9070459, oor sensor
9070321, contact sensor 9070489.
• The ETS (Engineering Tool) is used to select
application programmes, to assign specic
parameters and addresses, and to transfer
them to the device.
Technical data
Operating voltage: 230–240 V AC, 50–60 Hz
Standby output: min.: < 0,4 W
Protection class: II subject to correct installation
Operating temperature: – 5 °C ... + 45 °C
Binary inputs:
– Contact voltage: 3.3 V
– Contact current: 0.5 mA
– Max. cable length: 3 m (external inputs)
– Length of connecting wires: 25 cm
Pollution degree: 2
Rated impulse withstand voltage: 4 kV
Software: class A
Connection cross-section: 4 mm
2
Dimensions: 44.4 x 48.6 x 24.9 mm
Radio frequency: 868,3 MHz (KNX RF1.R)
Transmission power: < 10 mW
Range open eld: up to 100 m
Theben AG herewith declares that this type of radio
installation complies with Directive 2014/53/EU. The
complete text of the EU Declaration of Conformity is
available at the following Internet address:
www.theben.de/red-konformitaet
EN
AVERTISSEMENT
Danger de mort, risque d‘électrocution et
d‘incendie!
•
Le montage doit être effectué exclusivement
par un électricien spécialisé
!
•
Désactiver la tension réseau avant le monta-
ge/ le démontage !
•
Pour la description détaillée des fonctions, se
reporter au manuel KNX.
Informations générales
• La quadruple interface radio de boutons-
poussoirs encastrée TU 4 S RF KNX répond
aux exigences de la norme EN 60669-2-1 en
cas de montage conforme.
• 4 entrées binaires pour boutons-poussoirs
sans potentiel et contacts de signalisati-
on ainsi qu‘1 entrée pour une sonde de
température ; raccordement possible par le
connecteur de câbles latéral.
• Accessoires : quadruple module de boutons-
poussoirs 9070806, sonde de température
encastrée 9070496, sonde de température
en applique 9070459, capteur de plancher
9070321, sonde de contact 9070489.
• L‘ETS (Engineering Tool) permet de sélection-
ner les programmes d‘application, d‘attribuer
les paramètres et les adresses spéciques et
de les transmettre à l‘appareil.
Caractéristiques techniques
Tension de service : 230–240 V AC, 50–60 Hz
Puissance en veille min. : < 0,4 W
Classe de protection : II en cas de mont. con-
forme
Température de service : – 5 °C ... + 45 °C
Entrées binaires :
– Tension de contact : 3,3 V
– Courant de contact : 0,5 mA
– Longueur de câble max. : 3 m (entrées ext.)
– Longueur des câbles de connexion : 25 cm
Degré de pollution : 2
Tension assignée de tenue aux chocs : 4 kV
Software en classe : A
Section de raccordement : 4 mm
2
Dimensions : 44,4 x 48,6 x 24,9 mm
Fréquence radio : 868,3 MHz (KNX RF1.R)
Puissance d‘émission : < 10 mW
Portée en champ libre : jusqu‘à 100 m
Par la présente, Theben AG déclare que ce type de
système radio est conforme à la directive 2014/53/
UE. Le texte intégral de la déclaration de conformité
de l‘UE est disponible à l‘adresse Internet suivante :
www.theben.de/red-konformitaet
FR
AVVERTIMENTO
Pericolo di morte per scosse elettriche o incendio!
•
Il montaggio deve essere eseguito esclusi-
vamente da parte di un elettroinstallatore
specializzato!
•
Prima del montaggio o dello smontaggio scol-
legare la tensione di rete!
• Per descrizioni di funzionamento dettagliate
fare riferimento al manuale KNX.
Informazioni generali
• L‘interfaccia a pulsante radio a 4 vie da
incasso TU 4 S RF KNX è conforme alla norma
EN 606691-2-1 se montata correttamente.
• 4 ingressi binari per pulsanti e contatti di
segnalazione privi di potenziale e 1 ingresso
per un sensore termico; collegabili tramite
connettore per cavo laterale.
• Accessori: modulo pulsanti a 4 vie 9070806,
sensore termico UP 9070496, sensore
termico AP 9070459, sensore a pavimento
9070321, sensore di contatto 907048.
• Con l’ETS (Engineering Tool) è possibile sele-
zionare i programmi di applicazione, asseg-
nare e trasmettere all‘apparecchio i parametri
e indirizzi specici.
Dati tecnici
Tensione d‘esercizio: 230–240 V AC, 50–60 Hz
Potenza in standby min.: < 0,4 W
Classe di protezione: II in caso di montaggio
conforme
Temperatura d‘esercizio: – 5 °C ... + 45 °C
Ingressi binari:
– Tensione di contatto: 3,3 V
– Corrente di contatto: 0,5 mA
– Max. lunghezza cavo: 3 m (ingressi esterni)
– Lunghezza cavi di collegamento: 25 cm
Grado di inquinamento: 2
Sovratensione transitoria nominale: 4 kV
Classe di software: A
Sezione di collegamento: 4 mm
2
Dimensioni: 44,4 x 48,6 x 24,9 mm
Frequenza radio: 868,3 MHz (KNX RF1.R)
Potenza di trasmissione: < 10 mA
Gamma campo libero: no a 100 m
Con la presente, Theben AG dichiara che questo tipo
di impianto radio è conforme alla direttiva 2014/53/
UE. Il testo completo della dichiarazione di conformità
UE è disponibile al seguente indirizzo Internet:
www.theben.de/red-konformitaet
IT
ADVERTENCIA
¡Peligro de muerte por descarga elétrica o
incendio!
•
¡El montaje debe ser llevado a cabo exclusiva-
mente por un electricista profesional!
•
¡Desconecte la tensión de red, antes de proce-
der al montaje o desmontaje!
• Consulte el manual KNX si desea obtener una
descripción detallada del funcionamiento.
Información general
• La interfaz de pulsador por radio cuádruple
en caja empotrada TU 4 S RF KNX se ajusta
a la norma EN 606691-2-1 en cuanto al
montaje conforme a lo previsto.
• 4 entradas binarias para pulsadores libres de
potencial y contactos de advertencia y 1 ent-
rada para sensor de temperatura; conectable
a través de conector de cable lateral.
• Accesorios: módulo de pulsadores cuádruple
9070806, sensor de temperatura UP 9070496,
sensor de temperatura AP 9070459, sensor de
suelo 9070321, sensor de contacto 9070489.
• El ETS (Engineering Tool) permite seleccionar
programas de aplicación, asignar parámetros
especícos y direcciones y transmitirlos al
aparato.
Datos técnicos
Tensión de servicio: 230–240 V AC, 50–60 Hz
Potencia en standby mín.: < 0,4 W
Clase de protección: II en caso de montaje
conforme a lo previsto
Temperatura de funcionamiento:
– 5 °C ... + 45 °C
Entrada binaria:
– Tensión de contacto: 3,3 V
– Corriente de contacto: 0,5 mA
– Longitud de cable máxima: 3 m (entradas ext.)
– Longitud de los cables de conexión: 25 cm
Grado de polución: 2
Impulso de sobretensión admisible: 4 kV
Clase de software: A
Sección de conexión: 4 mm
2
Dimensiones: 44,4 x 48,6 x 24,9 mm
Frecuencia de radio: 868,3 MHz (KNX RF1.R)
Potencia de envío: < 10 mA
Campo libre de alcance: hasta 100 m
Theben AG declara expresamente que este tipo
de instalación radioeléctrica cumple la directiva
2014/53/CE. El texto completo de la declaración
de conformidad CE está disponible en la siguiente
dirección de Internet:
www.theben.de/red-konformitaet
ES
ATENÇÃO
Perigo de morte por choque eléctrico ou
incêndio!
•
A montagem deve ser efectuada apenas por
um electricista especializado!
•
Antes da montagem/desmontagem activar a
tensão de rede!
• Para descrições detalhadas das funções, use o
manual KNX.
Informações gerais
• A interface de botões remota embutida quá-
drupla TU 4 S RF KNX está em conformidade
com a norma EN 606691-2-1 em caso de
montagem correta.
• Quatro entradas binárias para botões e
sinalizadores de contacto sem potencial
bem como uma entrada para um sensor de
temperatura; podem ser ligadas através de
um conector de cabos lateral.
• Acessórios: apalpador quádruplo 9070806,
sensor de temperatura UP 9070496, sensor
de temperatura AP 9070459, sensor de piso
9070321, contacto do sensor 9070489.
• Com a ETS (Engineering Tool) podem ser
selecionados os programas da aplicação,
atribuídos os parâmetros e endereços especí-
cos e efetuada a sua transferência para o
aparelho.
Dados técnicos
Tensão de serviço: 230–240 V AC, 50–60 Hz
Potência em standby mín.: < 0,4 W
Classe de proteção: II em caso de montag.
correta
Temperatura operacional: – 5 °C ... + 45 °C
Entradas binárias:
– Tensão de contacto: 3,3 V
– Corrente de contacto: 0,5 mA
– Comprimento máx. de cabo: 3 m (entradas ext.)
– Comprimento dos os de ligação: 25 cm
Grau de poluição: 2
Tensão transitória de dimensionamento: 4 kV
Classe do software: A
Secção transversal de ligação: 4 mm
2
Dimensões: 44,4 x 48,6 x 24,9 mm
Radiofrequência: 868,3 MHz (KNX RF1.R)
Potência de envio: < 10 mA
Campo livre de alcance: até 100 m
A Theben AG declara pelo presente documento que
este tipo de instalação por rádio corresponde à
diretiva 2014/53/UE. O texto completo da declaração
de conformidade UE encontra-se disponível nos
seguintes endereços da internet:
www.theben.de/red-konformitaet
PT
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de
307593 02 01.06.2023
TU 4 S RF KNX
4961614
For more information, see
product page
Entsorgen Sie das Gerät getrennt
vom Hausmüll an einer ofziellen
Sammelstelle.
Dispose of the appliance separately
from domestic waste at an ofcial
collection point.
Éliminer l’appareil séparément des
ordures ménagères dans un point de
collecte ofciel.
Smaltire l‘apparecchio separata-
mente dai riuti domestici presso un
centro di raccolta ufciale.
No deseche el aparato con la basura
doméstica, llévelo a un punto limpio
ocial.
Eliminar o aparelho separadamente
do lixo doméstico num ponto de
recolha ocial.
Bestimmungsgemäße Verwendung
• Bei der Funk-Tasterschnittstelle können die
Eingänge binäre Zustände (über potenzialfreie
Kontakte) erfassen und die Temperatur über
einen externen Sensor messen
• Wenn potenzialfreie Taster an den Eingängen
angeschlossen werden, können sie verschie-
dene Funktionen wie Schalten, Dimmen,
Jalousien auf-/abfahren etc. ausführen
• Beim Anschluss von Schaltern an den Kanälen
1 und 3 sind die Kanäle 2, 4 und 5 ohne
Funktion
• Für den Einsatz im Wohn- und Objektbau (Bü-
rogebäude, öffentliche Gebäude, Hotels etc.)
• Verwendung nur in geschlossenen, trockenen
Räumen
Montage
¾In handelsübliche Unterputzdosen (nach
DIN 49073) montieren.
Anschluss
!
Gefahr durch elektrischen Schlag!
¾Die Eingänge führen Netzspannung! Bei
Anschluss der Eingänge oder vor jeglichem
Eingriff an einem der Eingänge die 230 V-
Versorgung des Gerätes unterbrechen.
¾Berührungssicher installieren.
¾Die Isolierung der nicht verwendeten Neben-
eingänge nicht entfernen.
¾Die Adern der nicht verwendeten Nebenein-
gänge nicht abschneiden.
!
Keine Netzspannung (230 V) oder andere
externe Spannungen an die Nebenstellen-
eingänge anschließen!
!
Bei der Installation auf ausreichende Isolie-
rung zwischen Netzspannung (230 V) und Bus
bzw. Nebenstellen achten (mind. 5,5 mm).
Anschluss Schalter/Taster
mit beigelegtem Kabelverbinder (siehe
Anschlussbild):
BK = Schwarz; BN = Braun; RD = Rot;
GN = Grün; BU = Blau; YE = Gelb
Proper use
• With the wireless push button interface, the
inputs can record binary states (via potential-
free contacts) and measure the temperature
via an external sensor
• If potential-free push buttons are connected
to the inputs, they can carry out various func-
tions, such as switching, dimming, raising/
lowering blinds etc.
• When connecting switches to channels 1 and
3, channels 2, 4 and 5 are without function
• For use in residential and other buildings
(ofce buildings, public buildings, hotels etc.)
• Only for use in closed, dry rooms
Installation
¾For installation in conventional ush-moun-
ted boxes (according to DIN 49073).
Connection
!
Risk of electric shock!
¾The inputs carry mains voltage! When con-
necting the inputs or before any intervention
at one of the inputs, interrupt the 230 V
supply of the device.
¾Protect against accidental contact during
installation.
¾Do not remove the insulation from the un-
used auxiliary inputs.
¾Do not cut off the conductors of the unused
auxiliary inputs.
!
Do not connect mains voltage (230 V) or
other external voltages to the extension
inputs!
!
During installation, ensure there is adequa-
te insulation between mains voltage (230 V)
and bus or extensions (min. 5.5 mm).
Connection switches/push buttons
with supplied cable connector (see wiring
diagram):
BK = Black; BN = Brown; RD = Red;
GN = Green; BU = Blue; YE = Yellow
Usage conforme
• Pour l’interface radio de boutons-poussoirs,
les sorties peuvent détecter des états binaires
(sur les contacts sans potentiel) et mesurer la
température via une sonde externe
• Lorsque des boutons-poussoirs sans poten-
tiel sont raccordés aux entrées, il est possible
d‘exécuter diverses fonctions, comme la com-
mutation, la variation, la montée / descente
des stores, etc.
• En cas de raccordement d’interrupteurs aux
canaux 1 et 3, les canaux 2, 4 et 5 sont sans
fonction
• Pour l‘utilisation dans des habitations ou
bâtiments (bureaux, immeubles publics,
hôtels, etc.)
• Utilisation uniquement dans des locaux
fermés et secs
Montage
¾Monter dans les boîtiers encastrés du com-
merce (selon DIN 49073).
Raccordement
!
Risque d’électrocution !
¾Les entrées sont sous tension secteur ! En
cas de raccordement aux entrées ou avant
toute intervention sur une des entrées, cou-
per l‘alimentation de 230 V de l‘appareil.
¾Installer de manière protégée contre les
contacts.
¾Ne pas retirer l‘isolation des entrées externes
non utilisées.
¾Ne pas couper les ls des entrées externes
non utilisées.
!
Ne raccorder aucune tension réseau (230 V)
ou d‘autres tensions externes aux entrées
externes !
!
Lors de l‘installation, s‘assurer que l‘isola-
tion entre la tension réseau (230 V) et le
bus ou les entrées externes est sufsante
(au moins 5,5 mm).
Raccord. de boutons-poussoirs / d‘interrupteurs
Avec connecteur de câbles fourni (voir schéma
de raccordement) :
BK = noir ; BN = brun ; RD = rouge ;
GN = vert ; BU = bleu ; YE = jaune
Uso conforme
• Con l’interfaccia del pulsante radio, gli ingressi
possono registrare stati binari (tramite contatti
ottanti) e misurare la temperatura tramite un
sensore esterno
• Se i pulsanti a potenziale zero sono collegati
agli ingressi, questi possono eseguire diverse
funzioni come commutare, regolare, sollevare
e abbassare le veneziane
• Quando gli interruttori sono collegati ai canali
1 e 3, i canali 2, 4 e 5 non hanno alcuna
funzione
• Per l‘impiego nell‘edilizia residenziale e di
grandi progetti (edici con ufci, edici pub-
blici, hotel ecc.)
• Utilizzo solo in ambienti chiusi e asciutti
Montaggio
¾Montare in scatole a incasso comunemente
reperibili in commercio (secondo DIN 49073).
Collegamento
!
Pericolo di scosse elettriche!
¾Gli ingressi sono alimentati con tensione di
rete! In caso di connessione degli ingressi o
di qualsiasi intervento su uno degli ingres-
si, interrompere l‘alimentazione a 230 V
dell‘apparecchio.
¾L‘installazione deve essere effettuata in
modo protetto dai contatti accidentali.
¾Non rimuovere l‘isolamento degli ingressi
secondari non utilizzati.
¾Non tagliare i li degli ingressi secondari non
utilizzati.
!
Non collegare la tensione di rete (230 V) o
altre tensioni esterne agli ingressi di utenze
interne!
!
Durante l‘installazione osservare che vi sia
un isolamento sufciente tra tensione di
rete (230 V) e bus oppure utenze interne
(almeno 5,5 mm).
Collegamento interruttore/pulsante
con connettore per cavo incluso (vedi schema di
collegamento):
BK = nero; BN = marrone; RD = rosso;
GN = verde; BU = blu; YE = giallo
Uso previsto
• En la interfaz de pulsador por radio las entra-
das pueden detectar estados binarios (a través
de contactos libres de potencial) y medir la
temperatura a través de un sensor externo
• Si se conectan pulsadores libres de poten-
cial en las entradas, estos podrán ejecutar
diversas funciones, como conmutar, regular la
intensidad de luz, subir/bajar persianas, etc.
• Al conectar los interruptores a los canales 1 y
3, los canales 2, 4 y 5 no funcionan
• Para el uso en la edicación (edicios de
ocinas, edicios públicos, hoteles, etc.)
• Utilización exclusiva en lugares cerrados y secos
Montaje
¾Montar en cajas de montaje empotrado con-
vencionales (según DIN 49073).
Conexión
!
¡Peligro de descarga eléctrica!
¾¡Las entradas están sometidas a tensión
de red! Cortar el suministro de 230 V del
aparato al conectar las entradas o antes de
realizar cualquier intervención en una de las
entradas.
¾Instalar protectores contra contacto.
¾No retirar el aislamiento de las entradas
secundarias que no se utilizan.
¾No cortar los conductores de las entradas
secundarias que no se utilizan.
!
¡No conecte una tensión de red (230 V) o
alguna otra tensión externa a las entradas
de extensión!
!
Durante la instalación, asegurarse de que
haya un aislamiento suciente entre la ten-
sión de red (230 V) y el bus o las extensio-
nes (mín. 5,5 mm).
Conexión de interruptores/pulsadores
Con conector de cable adjunto (véase esquema
de conexiones):
BK = negro; BN = marrón; RD = rojo;
GN = verde; BU = azul; YE = amarillo
Utilização correta
• Na interface de botões remota, as entradas
podem recolher estados binários (através de
contactos sem potencial) e medir a tempera-
tura através de um sensor externo
• Se forem ligados às entradas botões sem
potencial, estes podem efetuar diferentes
funções como comutar, regular a luminosida-
de, subir/descer estores, etc.
• Ao ligar os interruptores aos canais 1 e 3, os
canais 2, 4 e 5 não têm função
• Para a utilização na construção de habitações
de edifícios (complexos de escritórios, edifí-
cios públicos, hotéis, etc.)
• Utilização apenas em espaços secos e fechados
Montagem
¾Montar em caixas embutidas convencionais
(conforme a DIN 49073).
Ligação
!
Perigo de choque elétrico!
¾As entradas transportam tensão de rede!
Interromper a alimentação de 230 V do
aparelho no caso de ligação das entradas
ou antes de qualquer intervenção numa das
entradas.
¾Instalar proteção contra contacto.
¾Não remover o isolamento das entradas
secundárias não utilizadas.
¾Não cortar os os das entradas secundárias
não utilizadas.
!
Não ligar qualquer tensão de rede (230 V)
ou outras tensões externas às entradas de
ramais!
!
Na instalação assegurar um isolamento
suciente entre a tensão de rede (230 V) e
o bus ou ramais (mín. 5,5 mm).
Ligação do interruptor/botão
com conector de cabos incluído (ver diagrama
de ligação):
BK = preto; BN = castanho; RD = vermelho;
GN = verde; BU = azul; YE = amarelo
DE
EN
FR
IT
ES
PT
!

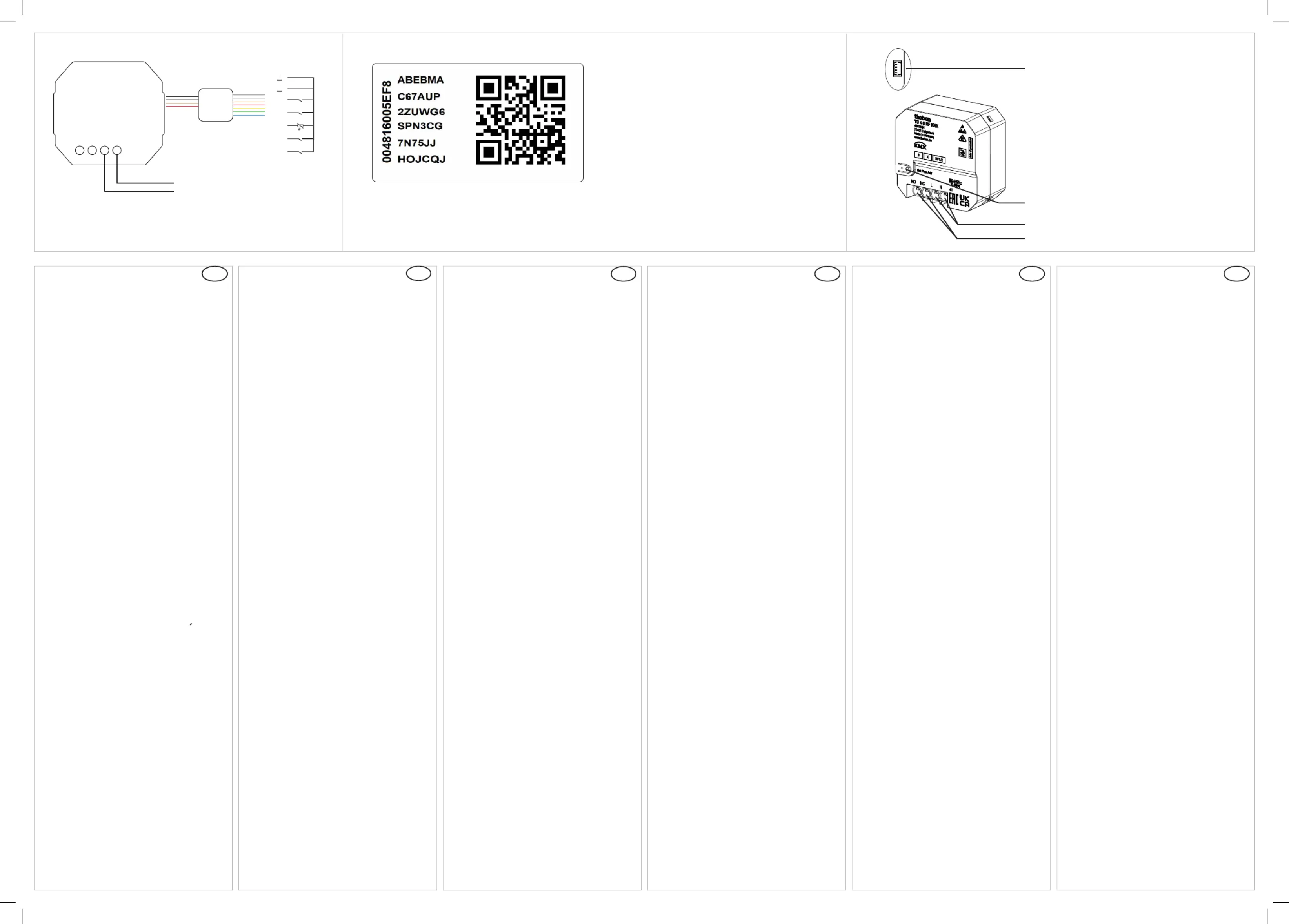

Correct connection required for smooth
operation. Respect polarity L/N!
N
L1
NC
NC
L
N
BK
BK
BN
I1
I2
RD
Temp (I5)
I3
BU
I4
YE
GN
Plug connection for external inputs
!
The extension inputs are connected to mains
voltage.
Do not remove the insulation from the unused
auxiliary inputs.
Mains input
Not connected
Programming button and LED for physical
address
This device supports KNX Secure. For start-up, the
Factory-Default-Setup-Key (FDSK) is required
(sticker on the device and the secure card).
!
Keep the Factory-Default-Setup-Key in a safe
place.
!
Remove the stickers from the device for maxi-
mum safety. If the FDSK is lost, a recovery is not
possible. In this case, start-up is only possible
„insecure“.
Example of a label with QR code
WAARSCHUWING
Levensgevaar door elektrische schokken of
brand!
•
Montage uitsluitend door een elektromonteur
laten uitvoeren!
•
Vóór montage/demontage netspanning
vrijschakelen
• Voor gedetailleerde beschrijvingen van de
functies verwijzen wij naar het KNX-handboek.
Algemene info
• De 4-voudige radiograsche inbouw-toetsin-
terface TU 4 S RF KNX voldoet aan EN 60669-
2-1 bij voorgeschreven montage.
• 4 binaire ingangen voor potentiaalvrije toet-
sen en meldcontacten en 1 ingang voor een
temperatuursensor; kan via kabelverbinding
aan de zijkant worden aangesloten.
• Accessoires: toetsmodule 4-voudig 9070806,
temperatuursensor UP 9070496, temperatu-
ursensor AP 9070459, vloersensor 9070321,
aanlegsensor 9070489.
• Met de ETS (Engineering Tool) kunnen de
applicatieprogramma‘s worden geselecteerd
en de specieke parameters en adressen ver-
strekt en naar het apparaat worden gezonden.
Technische specicaties
Bedrijfsspanning: 230–240 V AC, 50–60 Hz
Stand-by-vermogen min.: < 0,4 W
Beschermingsklasse: II bij voorgeschreven
montage
Bedrijfstemperatuur: – 5 °C ... + 45 °C
Binaire ingangen:
– Contactspanning: 3,3 V
– Contactstroom: 0,5 mA
– Max. kabellengte: 3 m (externe ingangen)
– Lengte aansluitdraden: 25 cm
Vervuilingsgraad: 2
Ontwerpstootspanning: 4 kV
Softwareklasse: A
Aansluitdiameter: 4 mm
2
Afmetingen: 44,4 x 48,6 x 24,9 mm
Radiofrequentie: 868,3 MHz (KNX RF1.R)
Signaalvermogen: < 10 mW
Bereik vrij veld: tot 100 m
Hierbij verklaart Theben AG dat dit type radiograsche
installatie aan de richtlijn 2014/53/EU voldoet. De
volledige tekst van de EU-Conformiteitsverklaring is
beschikbaar op de volgende website:
www.theben.de/red-konformitaet
NL
ADVARSEL
Livsfare på grund af elektrisk stød eller
brand!
•
Monteringen må udelukkende udføres af en
el-installatør!
•
Kobl spændingen fra før montering/afmonte-
ring!
• Anvend KNX-manualen for detaljerede
funktionsbeskrivelser.
Generelle informationer
• Det 4-dobbelte trådløse tast-interface
TU 4 S RF KNX er i overensstemmelse med
EN 60669-2-1 ved korrekt planforsænket
montering i muren.
• 4 binære indgange til potentialfri tast og
meldingskontakter samt 1 indgang til en
temperatursensor; kan tilsluttes vha. kabel-
forbinder i siden.
• Tilbehør: Tastmodul 4-dobbelt 9070806,
temperatursensor UP 9070496, temperatur-
sensor AP 9070459, gulvsensor 9070321,
påspændingsføler 9070489.
• Med ETS (Engineering Tool) kan der vælges
applikationsprogrammer, som tildeler speci-
kke parametre og adresser, som overføres til
apparatet.
Tekniske data
Driftsspænding: 230–240 V AC, 50–60 Hz
Standby-effekt min.: < 0,4 W
Beskyttelsesklasse: II ved montering efter
bestemmelserne
Driftstemperatur: – 5 °C ... + 45 °C
Binære indgange:
– Kontaktspænding: 3,3 V
– Kontaktstrøm: 0,5 mA
– Maks. kabellængde: 3 m (eksterne indgange)
– Længde tilslutningsledninger: 25 cm
Tilsmudsningsgrad: 2
Holdespænding for nominel impuls: 4 kV
Softwareklasse: A
Tilslutningstværsnit: 4 mm
2
Mål: 44,4 x 48,6 x 24,9 mm
Trådløs sekvens: 868,3 MHz (KNX RF1.R)
Sendeeffekt: < 10 mW
Rækkevidde frit felt: op til 100 m
Hermed erklærer Theben AG, at dette trådløse anlæg
er i overensstemmelse med direktivet 2014/53/EU.
EU-overensstemmelseserklæringens fuldstændige
tekst er til rådighed på følgende netadresse:
www.theben.de/red-konformitaet
DA
VARNING
Livsfara p.g.a. risk för elektriska stötar eller
brand!
•
Montering får endast utföras av behörig elek-
triker!
•
Koppla från strömmen innan montering/
demontering!
• Använd KNX-handboken för detaljerade be-
skrivningar.
Allmän information
• Det 4-faldiga inbyggda knappgränssnittet
TU 4 S RF KNX motsvarar EN 60669-2-1 vid
ändamålsenlig montering.
• 4 binäringångar för potentialfria knappar och
signaleringskontakt samt 1 ingång för en
temperaturgivare; kan anslutas via kabelkon-
takten på sidan.
• Tillbehör: knappmodul 4-faldig 9070806, in-
byggd temperaturgivare UP 9070496, tempe-
raturgivare AP 9070459, golvgivare 9070321,
kabelmonterad sensor 9070489.
• Med ETS (Engineering Tool) kan du välja
applikationsprogram som tillhandahåller
specika parametrar och adresser och överför
dem till apparaten.
Tekniska data
Driftspänning: 230–240 V AC, 50–60 Hz
Standby prestanda min.: < 0,4 W
Skyddsklass: II vid ändamålsenlig montering
Driftstemperatur: – 5 °C ... + 45 °C
Binäringångar:
– Kontaktspänning: 3,3 V
– Kontaktström: 0,5 mA
– Max. kabellängd: 3 m (extern ingång)
– Längd anslutningskabel: 25 cm
Nedsmutsningsgrad: 2
Mätimpulsspänning: 4 kV
Programvaruklass: A
Anslutningsarea; 4 mm
2
Mått: 44,4 x 48,6 x 24,9 mm
Radiofrekvens: 868,3 MHz (KNX RF1.R)
Sändareffekt: < 10 mW
Räckvidd fritt fält: upp till 100 m
Härmed försäkrar Theben AG att denna radio-
utrustning överensstämmer med direktiv 2014/53/
EU. Den fullständiga texten för EG-försäkran om
överenskommelse nns tillgänglig på följande
internetadress:
www.theben.de/red-konformitaet
SV
VAROITUS
Sähköiskun tai palon aiheuttama hengenvaara!
•
Asennuksen saa suorittaa vain sähköalan
ammattilainen!
•
Ennen asennusta/purkua on verkkojännite
kytkettävä pois päältä!
• Katso toimintojen tarkat kuvaukset KNX-
käsikirjasta.
Yleistä tietoa
• 4-osainen uppoasennettava radiopainikelii-
täntä TU 4 S RF KNX on standardin
EN 60669-2-1 vaatimusten mukainen
määräysten mukaisesti asennettuna.
• 4 binäärituloa potentiaalivapaille painikkeille
ja signaalikoskettimille ja 1 tulo lämpötila-
anturille; Yhdistettävissä sivukaapeliliittimellä.
• Lisävarusteet: 4-osainen painikemoduuli
9070806, lämpötila-anturi UP 9070496,
lämpötila-anturi AP 9070459, lattia-anturi
9070321, lämpötila-anturi 9070489.
• ETS:n avulla (Engineering Tool) voidaan valita
sovellusohjelmia, määrittää erityisiä para-
metreja ja antaa osoitteita sekä siirtää ne
laitteeseen.
Tekniset tiedot
Käyttöjännite: 230–240 V AC, 50–60 Hz
Valmiustilan teho min.: < 0,4 W
Suojausluokka: II määräysten mukaisesti
asennettuna
Käyttölämpötila: – 5 °C ... + 45 °C
Binääritulot:
– Kosketusjännite: 3,3 V
– Kosketusvirta: 0,5 mA
– Sähköjohdon maks.pituus: 3 m (ulkoiset tulot)
– Liitäntäjohtimien pituus: 25 cm
Likaantumisaste: 2
Nimellinen jännitepiikin kestävyys: 4 kV
Software klass: A
Liitäntäjohdon halkaisija: 4 mm
2
Mitat: 44,4 x 48,6 x 24,9 mm
Radiotaajuus: 868,3 MHz (KNX RF1.R)
Lähetysteho: < 10 mW
Kantama vapaa kenttä: enintään 100 m
Theben AG vakuuttaa täten, että tämä radiolaitetyyppi
on direktiivin 2014/53/EU mukainen. EU-
yhdenmukaisuusvaatimuksen täydellinen teksti on
saatavilla seuraavasta Internet-osoitteesta:
www.theben.de/red-konformitaet
FI
ADVARSEL
Livsfare på grunn av elektrisk støt eller
brann!
•
Montasje må kun utføres av autorisert elektro-
installatør!
•
Koble fra strømmen før montering/demonte-
ring!
• For detaljerte funksjonsbeskrivelser, vennligst
se KNX-håndboken.
Generell informasjon
• Det innfelte 4-dobbelte trådløse pulsbryter-
grensesnittet TU 4 S RF KNX tilsvarer
EN 60669-2-1 ved forskriftsmessig monte-
ring.
• 4 binærinnganger for potensialfrie pulsbryte-
re og melderkontakter samt 1 inngang for en
temperaturføler; kan tilkobles via kabelfor-
binder på siden.
• Tilbehør: pulsbrytermodul 4-dobbelt
9070806, temperaturføler UP 9070496,
temperaturføler AP 9070459, gulvsensor
9070321, anleggssensor 9070489.
• Ved hjelp av ETS (Engineering Tool) er det
mulig å velge ut applikasjonsprogrammene,
allokere/tildele de spesikke parameterne og
adressene og overføre disse til apparatet.
Tekniske data
Driftsspenning: 230–240 V AC, 50–60 Hz
Standby-effekt: min.: < 0,4 W
Beskyttelsesklasse: II ved forskriftsmessig
monterin
Driftstemperatur: -5 °C ... + 45 °C
Binærinnganger:
– Kontaktspenning: 3,3 V
– Kontaktstrøm: 0,5 mA
– Maks. kabellengde: 3 m (eksterne innganger)
– Lengde tilkoblingstråder: 25 cm
Tilsmussingsgrad: 2
Nominell impulsholdespenning: 4 kV
Programvare klasse: A
Tilkoblingstverrsnitt: 4 mm
2
Mål: 44,4 x 48,6 x 24,9 mm
Frekvens: 868,3 MHz (KNX RF1.R)
Sendeeffekt: < 10 mW
Rekkeviddefelt: opptil 100 m
Herved erklærer Theben AG, at denne trådløse
anleggstypen oppfyller direktivet 2014/53/EU. Hele
teksten i EU-samsvarserklæringen er tilgjengelig på
følgende internettadresse:
www.theben.de/red-konformitaet
NO
UPOZORNĚNÍ
Ohrožení života v důsledku úrazu elektrickým
proudem nebo požáru!
•
Montáž si nechejte provést výhradnĕ od-
borným pracovníkem pro elektrická zařízení!
•
Před montáží/demontáží odpojte síťové
napětí!
• Pro podrobný popis funkcí použijte příručku
KNX.
Obecné informace
• 4násobné rádiové rozhraní snímačů k
montáži pod omítku TU 4 S RF KNX splňuje
při montáži v souladu s určeným účelem
normu EN 60669-2-1.
• 4 binární vstupy pro bezpotenciálové snímače
a kontakty pro hlášení a 1 vstup pro snímač
teploty, k připojení přes postranní kabelovou
spojku.
• Příslušenství: modul snímačů 4násobný
9070806, snímač teploty UP 9070496,
snímač teploty AP 9070459, podlahový
snímač 9070321, příložný snímač 9070489.
• S pomocí ETS (Engineering Tool) lze zvolit
aplikační programy, které zadávají speci-
cké parametry a adresy a přenášejí je do
přístroje.
Technické údaje
Provozní napětí: 230–240 V AC, 50–60 Hz
Výkon v pohotovostním režimu min.: < 0,4 W
Třída ochrany: II při odpovídající montáži
Provozní teplota: - 5 °C ... + 45 °C
Binární vstupy:
– Kontaktní napětí: 3,3 V
– Kontaktní proud: 0,5 mA
– Max. délka kabelu: 3 m (externí vstupy)
– Délka přípojných drátů: 25 cm
Stupeň znečištění: 2
Jmenovité rázové napětí: 4 kV
Třída softwaru: A
Průřez připojení: 4 mm
2
Rozměry: 44,4 x 48,6 x 24,9 mm
Rádiová frekvence: 868,3 MHz (KNX RF1.R)
Ysílací výkon: < 10 mW
Dosah volného pole: až 100 m
Tímto společnost Theben AG prohlašuje, že tento
typ rádiového zařízení splňuje požadavky směrnice
2014/53/EU. Celý text EU prohlášení o shodě je
k dispozici na následující internetové adrese:
www.theben.de/red-konformitaet
CS
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de
Hotline Theben:
J +49 7474 692-369
TU 4 S RF KNX
4961614
For more information, see
product page
307593 02 01.06.2023
Bortskaf apparatet adskilt fra
husholdningsaffald på et ofcielt
indsamlingssted.
Voer het apparaat apart van het
huishoudelijk afval af en breng het
naar een ofcieel inzamelpunt.
Kasta inte enheten i hushållsavfallet,
den måste lämnas in för återvinning.
Älä hävitä laitetta talousjätteen
mukana, vaan toimita laite julkiseen
keräyspisteeseen.
Enheten må ikke kasseres som
husholdningsavfall, men leveres inn
på et ofsiell oppsamlingsplass.
Zlikvidujte zařízení odděleně od
domovního odpadu v ociální
sběrně.
Produktspezifikationen
| Marke: | Theben |
| Kategorie: | Nicht kategorisiert |
| Modell: | TU 4 S RF KNX |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Theben TU 4 S RF KNX benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Nicht kategorisiert Theben
1 September 2025
1 September 2025
1 September 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
Bedienungsanleitung Nicht kategorisiert
- Bühnen
- Sabrent
- Pardini
- Ctek
- Koenic
- Eizo
- Unilux
- Chauvet
- Quinny
- O&O Software
- OnTruss
- Thomann
- Sparco
- Singer
- Zenza Bronica
Neueste Bedienungsanleitung für -Kategorien-
3 September 2025
3 September 2025
3 September 2025
3 September 2025
3 September 2025
3 September 2025
3 September 2025
3 September 2025
3 September 2025
3 September 2025
