Hotline Theben:

J +49 7474 692-369

WARNUNG!

Lebensgefahr durch elektrischen Schlag oder

Brand!

•

Montage ausschließlich von Elektrofachkraft

durchführen lassen!

•

Vor Montage/Demontage Netzspannung

freischalten!

•

Ausführliche Bedienungsanleitung im Internet

beachten!

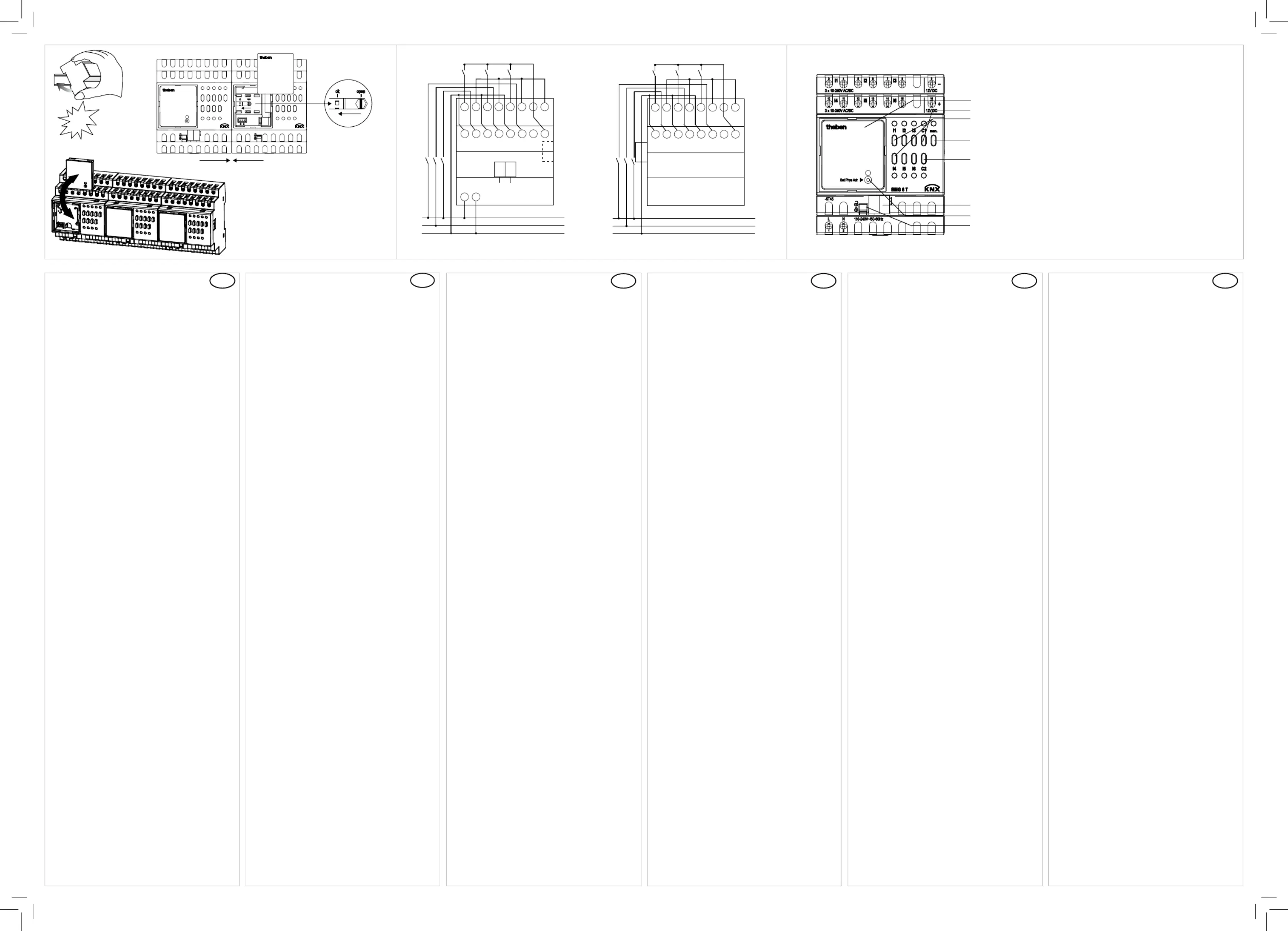

Allgemeine Infos

• Der 6-fach-Binäreingang BMG 6 T KNX und

der BME 6 T KNX der MIX2-Serie entsprechen

EN 60669-2-1 bei bestimmungsgemäßer

Montage

• Die MIX2-Serie ist eine Serie von Geräten,

bestehend aus Grundmodulen und Erwei-

terungsmodulen. An ein Grundmodul dieser

Serie können bis zu 2 Erweiterungsmodule

MIX oder MIX2 angeschlossen werden

• Binäreingang und Busmodul KNX können

unabhängig voneinander getauscht werden

• Abnehmbares Busmodul KNX ermöglicht Aus-

tausch der Geräte ohne Neuprogrammierung

• Die manuelle Inbetriebnahme und die Be-

dienung der Binäreingänge sind auch ohne

Busmodul KNX möglich

• Mit der ETS (Engineering Tool) können Appli-

kationsprogramme ausgewählt, die spezi-

schen Parameter und Adressen vergeben und

in das Gerät übertragen werden

• Multispannungseingang 10 V–240 V AC/DC

oder Hilfsspannung am Gerät

• Anschluss potenzialfreier Kontakte

Technische Daten

Betriebsspannung: 110–240 V AC, +10 % / –15 %

Frequenz: 50–60 Hz

Standby Leistung: 0,3 W

Eingänge: 6 (I1–I6): 10 V–240 V AC/DC

Ausgang: Hilfsspannung: 12 V DC, max. 18 mA,

Funktionskleinspannung: keine SELV

Anschluss von SELV-Spannung an den Eingän-

gen: nur wenn an allen Eingängen (I1–I3 oder

I4–I6) SELV angeschlossen ist

Schutzart: IP 20 nach EN 60529

Schutzklasse: II bei bestimmungsgemäßer

Montage

Betriebstemperatur: –5 °C … +45 °C

Betriebsspannung: Busspannung 21–32 V DC

Stromaufnahme KNX-Bus: ≤ 4 mA

Verschmutzungsgrad: 2

Bemessungsstoßspannung: 4 kV

Weitere Informationen

http://qr.theben.de/

p/4930230de

DE

WARNING!

Danger of death through electric shock

or re!

•

Installation should only be carried out by

professional electrician!

•

Disconnect the mains power supply prior to

installation and/or disassembly!

•

Note detailed operating manual on the inter-

net!

General information

• The 6-way binary input BMG 6 T KNX and

the BME 6 T KNX of the MIX2 series full EN

60669-2-1 if correctly installed

• The MIX2 series is a series of devices consi-

sting of basic modules and extension modu-

les. Up to 2 MIX or MIX2 extension modules

can be connected to a basic module of this

series

• Binary input and KNX bus module can be

changed independently

• Removable KNX bus module enables devices

to be changed without reprogramming

• Manual start-up and operation of the binary

inputs are also possible without the KNX bus

module

• The ETS (Engineering Tool) can be used to

select application programmes, assign specic

parameters and addresses and transfer them

to the device

• Multi-voltage input 10 V–240 V AC/DC or

auxiliary supply at the device

• Connection of oating contacts

Technical data

Operating voltage: 110–240 V AC, +10 % / –15 %

Frequency: 50–60 Hz

Standby: 0,3 W

Inputs: 6 (I1–I6): 10 V–240 V AC/DC

Output: auxiliary supply: 12 V DC, max. 18 mA,

Functional extra-low-voltage: no SELV

Connection of SELV to the inputs: only if SELV is

connected to all inputs (I1–I3 or I4–I6)

Protection rating: IP 20 in accordance with

EN 60529

Protection class: II subject to correct installation

Operating temperature: –5 °C … +45 °C

Bus voltage KNX: 21–32 V DC

Power input KNX bus: ≤ 4 mA

Pollution degree: 2

Rated impulse voltage: 4 kV

Further information

http://qr.theben.de/

p/4930230en

EN

AVERTISSEMENT!

Danger de mort, risque d‘électrocution et

d‘incendie!

•

Le montage doit être effectué exclusivement

par un électricien spécialisé

!

•

Désactiver la tension réseau avant le monta-

ge/ le démontage !

•

Respecter la notice d‘utilisation détaillée dis-

ponible sur Internet !

Informations générales

• L‘entrée binaire à 6 canaux BMG 6 KNX et le

BME 6 T KNX de la série MIX2 sont conformes

à la norme EN 60669-2-1 en cas de montage

conforme

• La série MIX2 est une série d‘appareils,

composés de modules de base et de modu-

les d‘extension. Chaque module de base de

cette série peut recevoir jusqu‘à 2 modules

d‘extension MIX ou MIX2

• L‘entrée binaire et le module de bus KNX

peuvent être remplacés indépendamment l‘un

de l‘autre

• Le module de bus KNX amovible permet de

remplacer les appareils sans qu‘une repro-

grammation soit nécessaire

• La mise en service manuelle et la commande

des entrées binaires sont également possible

sans module de bus KNX

• L‘outil logiciel ETS (Engineering Tool) permet

de sélectionner les programmes d‘application,

d‘attribuer les paramètres et les adresses

spéciques et de les transmettre à l‘appareil

• Entrée multitension supplémentaire

10 V-240 V CA/CC ou tension auxiliaire sur

l‘appareil

• Raccordement de contacts libres de potentiel

Caractéristiques techniques

Tension de service : 110–240 V AC, +10 % / –15 %

Fréquence : 50–60 Hz

Éco (veille) : 0,3 W

Entrées : 6 (I1–I6)): 10 V–240 V AC/DC

Sortie: tension auxiliaire : 12 V CC, max. 18 mA,

Basse tension de fonction : pas de TBTS

Raccordement de la TBTS aux entrées : unique-

ment si toutes les entrées (l1-I3 ou l4-l6) sont

reliées à la TBTS

Degré de protection : IP 20 selon la norme

EN 60529

Classe de protection : II en cas de montage

conforme

Température de service : –5 °C … +45 °C

Tension de bus KNX 21–32 V DC

Courant absorbé à partir du bus KNX : ≤ 4 mA

Degré de pollution : 2

Tension assignée de tenue aux chocs : 4 kV

Informations supplémentaires

http://qr.theben.de/p/4930230fr

FR

AVVERTIMENTO!

Pericolo di morte per scosse elettriche o incendio!

•

Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

•

Prima del montaggio o dello smontaggio scol-

legare la tensione di rete!

•

Attenersi alle istruzioni per l‘uso dettagliate

disponibili in internet!

Informazioni generali

• L‘ingresso binario a 6 canali BMG 6 T KNX e il

BME 6 T KNX della serie MIX2 sono conformi

a EN 60669-2-1 con montaggio conforme

• La serie MIX2 è una linea di apparecchi com-

posta da moduli di base e moduli di amplia-

mento. Su un modulo di base di questa serie

possono essere collegati no a 2 moduli di

ampliamento MIX o MIX2

• L‘ingresso binario ed il modulo bus KNX pos-

sono essere sostituiti in modo indipendente

l‘uno dall‘altro

• Modulo bus KNX rimovibile che consente la

sostituzione degli apparecchi senza ripro-

grammazione

• La messa in funzione manuale e l‘utilizzo de-

gli ingressi binari sono possibili anche senza

il modulo bus KNX

• Con l’ETS (Engineering Tool) è possibile sele-

zionare i programmi di applicazione, assegna-

re e trasmettere all‘apparecchio i parametri e

indirizzi specici

• Ingresso multitensione 10 V–240 V AC/DC o

tensione ausiliaria sull‘apparecchio

• Collegamento di contatti a potenziale zero

Dati tecnici

Tensione d‘esercizio: 110–240 V AC,

+10 % / –15 %

Frequenza: 50–60 Hz

Stand by: 0,3 W

Ingressi: 6 (I1–I6): 10 V–240 V AC/DC

Uscita: tensione ausiliaria: 12 V DC, max. 18 mA,

Bassa tensione funzionale: nessun SELV

Collegamento della tensione SELV sugli ingres-

si; solo se tutti gli ingressi (I1–I3 o I4–I6) SELV

sono collegati

Tipo di protezione: IP 20 secondo EN 60529

Classe di protezione: II con montaggio conforme

Temperatura d‘esercizio: –5 °C … +45 °C

Tensione bus KNX: 21–32 V DC

assorbimento di potenza bus KNX: ≤ 4 mA

Grado di inquinamento: 2

Sovratensione transitoria nominale: 4 kV

Maggiori informazioni

http://qr.theben.de/p/4930230it

IT

ADVERTENCIA!

¡Peligro de muerte por descarga elétrica o

incendio!

•

¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

•

¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

•

Observar las instrucciones de uso detalladas

en Internet!

Información general

• La entrada binaria séxtuple BMG 6 T KNX y el

BME 6 T KNX de la serie MIX2 se correspon-

den con EN 60669-2-1 cuando el montaje se

efectúa correctamente

• La serie MIX2 es una serie de aparatos

compuestos de módulos base y de módulos

de ampliación. En un módulo base de esta

serie se pueden conectar hasta 2 módulos de

ampliación MIX o MIX 2

• La entrada binaria y el módulo de bus KNX se

pueden sustituir independientemente el uno

del otro

• El módulo de bus extraíble KNX permite susti-

tuir los aparatos sin necesidad de efectuar una

nueva programación

• La puesta en funcionamiento manual y el manejo

de las entradas binarias también se pueden llevar

a cabo sin el módulo de bus KNX

• El ETS (Engineering Tool) permite seleccionar

programas de aplicación, asignar parámetros es-

pecícos y direcciones y transmitirlos al aparato

• Entrada de tensión múltiple 10 V–240 V AC/

DC o tensión auxiliar en el aparato

• Conexión de contactos libres de potencial

Datos técnicos

Tensión de servicio: 110–240 V AC, +10 % / –15 %

Frecuencia: 50–60 Hz

Standby: 0,3 W

Entradas: 6 (I1–I6): 10 V–240 V AC/DC

Salida: tensión auxiliar: 12 V DC, máx. 18 mA,

Tensión baja funcional: ningún SELV

Conexión de tensión SELV en las entradas: úni-

camente si SELV encuentra conectado en todas

las entradas (I1–I3 o I4–I6)

Grado de protección: IP 20 según EN 60529

Clase de protección: II en caso de montaje

conforme al uso adecuado

Temperatura de funcionamiento:

–5 °C … +45 °C

Tensión del bus KNX: 21–32 V DC

Consumo de corriente del bus KNX: ≤ 4 mA

Grado de polución: 2

Impulso de sobretensión admisible: 4 kV

Información adicional

http://qr.theben.de/p/es4930230

ES

ATENÇÃO!

Perigo de morte por choque eléctrico ou

incêndio!

•

A montagem deve ser efectuada apenas por

um electricista especializado!

•

Antes da montagem/desmontagem activar a

tensão de rede!

•

Ter em atenção o manual de instruções detal-

hado na Internet!

Informações gerais

• A entrada binária de 6 níveis BMG 6 T KNX

e a BME 6 T KNX da série MIX2 estão em

conformidade com a EN 60669-2-1 em caso

de montagem correcta

• A série MIX2 é uma série de aparelhos con-

stituídos por módulos básicos e de expansão.

A um módulo básico desta série podem ser

ligados até 2 módulos de expansão MIX ou MIX2

• A entrada binária e o módulo de barramento

KNX podem ser substituídos independente-

mente um do outro

• O módulo de barramento amovível KNX per-

mite a substituição dos aparelhos sem uma

nova programação

• A colocação em funcionamento manual e a

operação de entradas binárias também são

possíveis sem o módulo de barramento KNX

• Com o ETS (Engineering Tool) é possível

seleccionar os programas de aplicação, atri-

buir os parâmetros e endereços especícos e

transmiti-los ao aparelho

• Entrada de tensão universal 10 V–240 V AC/

DC ou tensão auxiliar no aparelho

• Ligação de contactos sem potencial

Dados técnicos

Tensão de serviço: 110–240 V AC,

+10 % / –15 %

Frequência: 50–60 Hz

Standby: 0,3 W

Entradas: 6 (I1–I6): 10 V–240 V AC/DC

Saída: tensão auxiliar: 12 V DC, máx. 18 mA,

Baixa tensão de funcionamento: sem SELV

Ligação da tensão SELV às entradas: apenas

quando o SELV estiver ligado a todas as entra-

das (I1–I3 ou I4–I6)

Tipo de protecção: IP 20 conforme a EN 60529

Classe de protecção: II em caso de montagem

correcta

Temperatura operacional: –5 °C … +45 °C

Tensão de barramento KNX: 21–32 V DC; con-

sumo de corrente do barramento KNX: ≤ 4 mA

Grau de poluição: 2

Tensão transitória de dimensionamento: 4 kV

Mais informações

http://qr.theben.de/p/pt4930230

PT

Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | [email protected] | www.theben.de

309929 00 29.09.2014

BMG 6 T KNX4930230

BME 6 T KNX4930235

Produktspezifikationen
