ASSEMBLY AND INSTALLATION
INSTRUCTIONS
NOTES: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. READ AND SAVE THESE INSTRUCTIONS.
H0236
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
190424
Turn off the power at fuse or circuit box

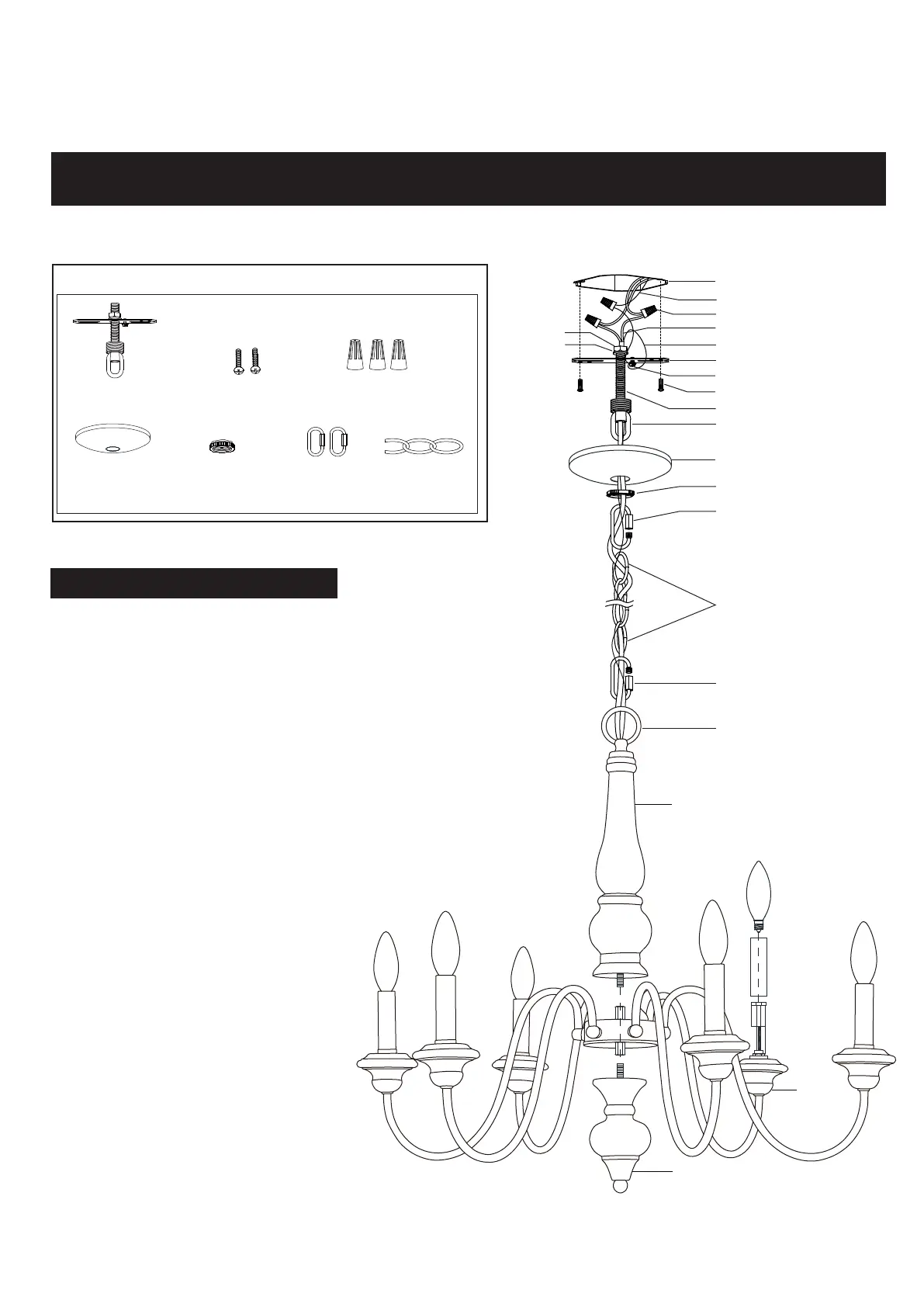

Installation Steps
Hardware Package (included):
Mounting Strap Unit (A)Mounting Screw (B)Wire Connector (C)
Canopy (D)
Loop Lock (F)
Chain (G)Collar (E)
1. Secure the fixture and finial onto the frame.
2. Attach mounting strap unit (A) to outlet box using two
mounting screws (B).
3. Connect the chain (G):
- Determine needed length of chain (G) to achieve desired fixture
height. (To remove excess chain section, use pliers to bend link open.)
- Weave the fixture wires through the chain (G), collar (E) and canopy (D).
4. Connect one end of the chain (G) to the loop using a loop lock (F).
5. Connect the other end of the chain (G) to the top loop using the
other loop lock (F).
6. Thread the fixture wire and fixture ground wire through the top loop,
threaded pipe and mounting strap unit (A).
7. Pull out the source wires from the
outlet box.
Make wire connections using wire
connectors (C) as follows:
---Connect the smooth-coated wire
(marked) from the fixture to the
black wire from the power source.
---Connect the ribbed-coated wire
(unmarked) from the fixture to the
white wire from the power source.
---Attach the fixture ground wire to
the mounting strap unit (A) with the
green ground screw, and then connect
it to the house ground wire with a wire connector (C).
Carefully put the wires back into the outlet box.
Outlet Box
House Ground Wire
Wire Connector (C)
Fixture Wire
Fixture Ground Wire
Mounting Strap Unit (A)
Green Ground Screw
Mounting Screw (B)
Threaded Pipe
Top Loop
Hex Nut
Washer
Canopy (D)
Collar (E)
Loop Lock (F)
Loop Lock (F)
Chain (G)
Loop
Finial
Fixture
Frame
Bulb Type B Max.60W
(not included)
