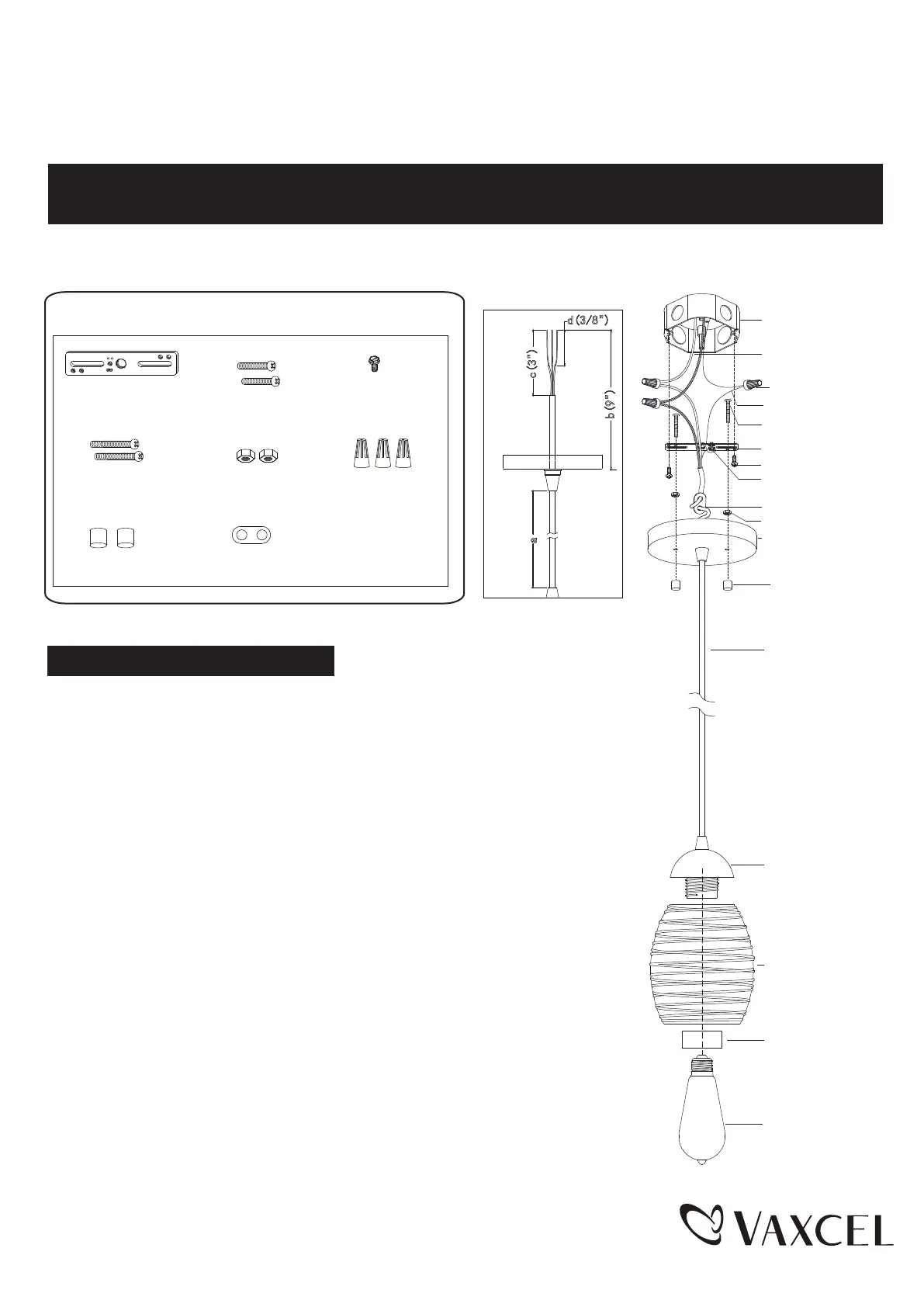

ASSEMBLY AND INSTALLATION
INSTRUCTIONS
NOTES: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2.READ AND SAVE THESE INSTRUCTIONS.
P0271
WARNING:
TO
AVOID RISK OF ELECTRICA
L
SHOCK, BE SURE TO SHUT OFF
POWER WHILE INSTALLING OR SERVICING THIS FIXTURE.
Hardware Package (included):
181120
Turn off the power at fuse or circuit box.
Installation Steps
Cable
Glass Holder
Glass Shade
Socket Ring
1.
Thread two fixture mounting screws (D) to the mounting strap (A),
then secure them with two lock nuts (E)
2.
Adjust the length of cord with strain relief(H) to achieve the desired
height.
3.
4.
Depending on the desired height of light fixture, you may need to cut the excess
wire. You will need at least 9 inches of wire to work with. Prepare wire by stripping
3/8 in of insulation from wire ends using wire strippers (not includded).
5.
--Connect the L wire from the fixture to the black wire from the power source.
Attach the mounting strap (A) to outlet box by using two mounting screws (B).
Fig.1
a
b(9")
c(3")
d(3/8")
Outlet Box
House Grounding Wire
Wire Connector (F)
Fixture Grounding Wire
Fixture Mounting
Screw (D)
Mounting Strap (A)
Mounting Screw (B)
Green grounding
Lock Nut (E)
Canopy
Ball Nut (G)
Strain Relief (H)
Mounting Strap (A)
Mounting Screw (B)
Green Grounding
Screw (C)
Ball Nut (G)
Fixture Mounting
Screw (D)
Lock Nut (E)Wire Connector (F)
Strain Relief (H)
Screw (C)
--Connect the N wire from the fixture to the black wire from the power source.
--Connect the BARE/GREEN ground wire from outlet box to BARE wire from fixture
using wire connector.
--Carefully put the wires back into the outlet box.
6.
Attach the fixture canopy to the mounting strap (A) by inserting the fixture mounting
screw (D), and then secure itwith two ball nuts (G).
7.
Attach the glass shande onto the socket and tighten the glass shade with socket ring.
8.
Install 1 X 60W max medium base bulb (not included) to the socket.
Bulb Type ST / A Max.
60W(not included)
