220122
Max.60W
Type B Bulb
(not included)
1. Attach mounting strap unit (A) to the outlet box using two mounting screws (B).
2. Rod Connections:
a. Thread the fixture wire from the fixture through the lower rod, then
secure the lower rod onto fixture using the threaded pipe.
b. Thread the fixture wire through the middle rod and then secure the
middle rod onto the lower rod using the threaded pipe.
c. Thread the fixture wire through the upper rod, then secure the
upper rod onto the middle rod using the threaded pipe.
Note: Length adjustable from 24-1/4" to 78-1/2". Use
fewer rods if shorter length is desired.
3.
Thread the fixture wire through the canopy kit, then secure the
rod assembly to the set threaded pipe of the canopy kit.
4. Adjust the squares refer to the figure.
5. Pull out the source wires from the outlet box. Make wire
connections using wire connector
(C)
as follows:
---Connect the smooth-coated wire (marked) from the
fixture to the black wire from the power source.
---Connect the ribbed-coated wire (unmarked) from the
fixture to the white wire from the power source.
---Attach the fixture ground wire to the mounting
strap unit (A) with the green ground screw, then connect
it to the house ground wire with a wire connector
(C).
Carefully put the wires back into the outlet box.
6. Attach the canopy kit to the mounting strap unit (A) by
inserting the fixture mounting screws, then secure it with
two bolt nuts (D).
7. Install 4 x 60W max. candelabra base bulbs (not included). Check relamping label at socket area or packaging for
maximum wattage allowed.

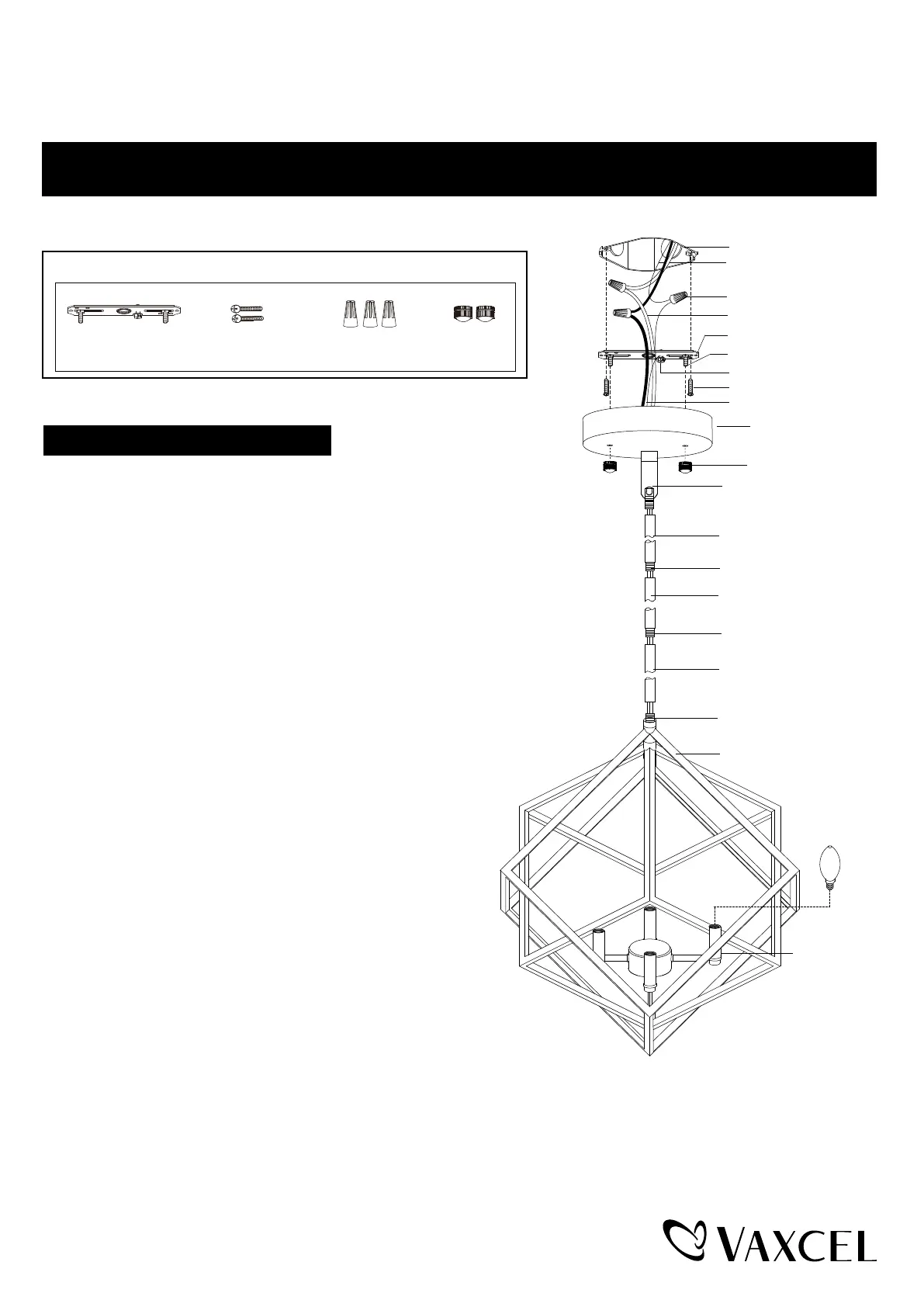

ASSEMBLY AND INSTALLATION
INSTRUCTIONS
NOTES: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. READ AND SAVE THIS INSTRUCTIONS.
P0372
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
Hardware Package (included):
Turn off the power at fuse or circuit box.
Installation Steps
Canopy Kit
Outlet Box
House Ground Wire
Wire Connector (C)
Mounting Strap Unit (A)
Green Ground Screw
Mounting Screw (B)
Upper Rod
Middle Rod
Lower Rod
Socket
Fixture
Threaded Pipe
Threaded Pipe
Threaded Pipe
Fixture Wire
Fixture Mounting Screw
Fixture Ground Wire
Set Threaded Pipe
Bolt Nut (D)
Mounting Screw (B)Wire Connector (C)Mounting Strap Unit (A)
Bolt Nut (D)
Produktspezifikationen
| Marke: | Vaxcel |
| Kategorie: | Beleuchtung |
| Modell: | Rad P0372 |
