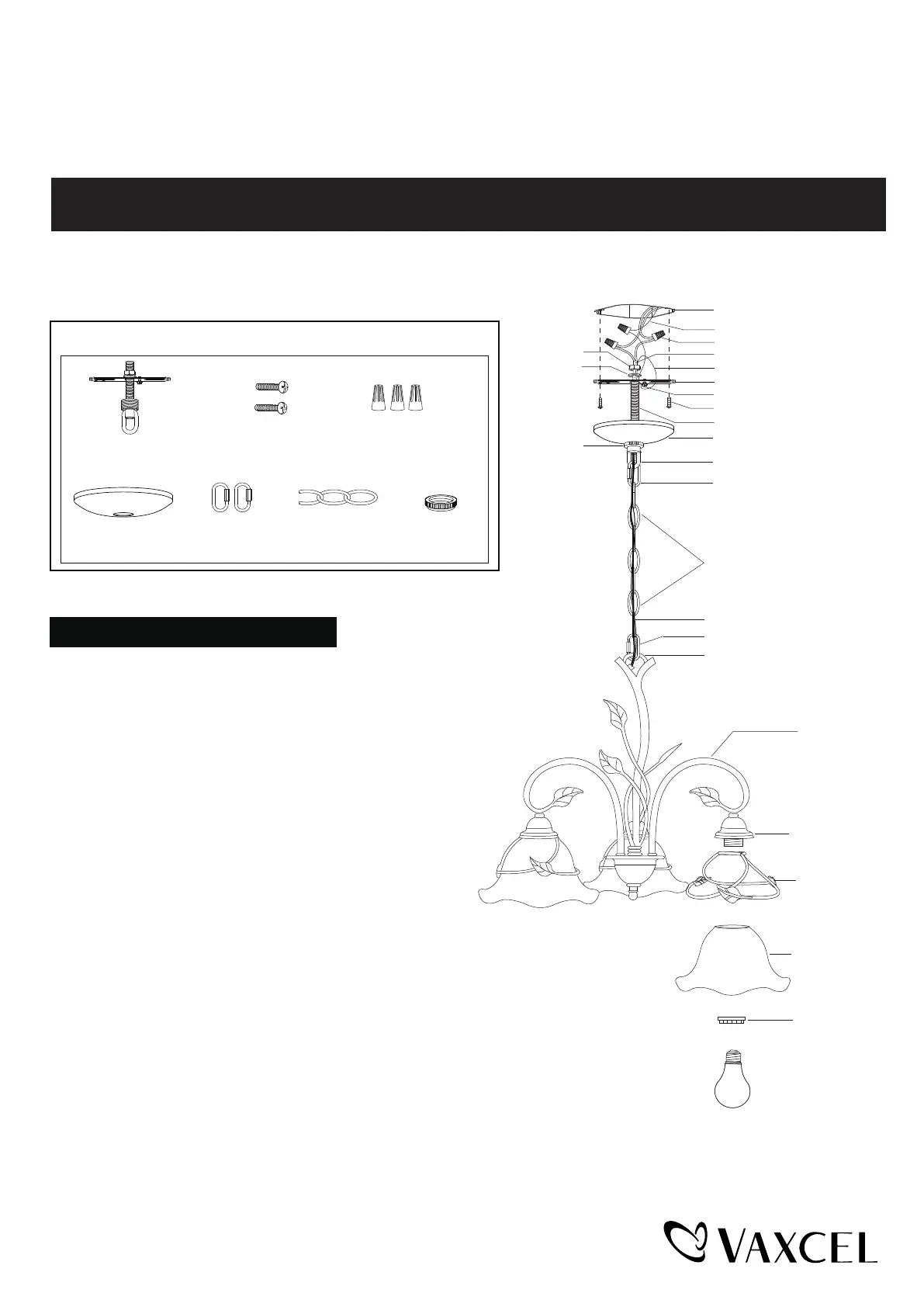

ASSEMBLY AND INSTALLATION
INSTRUCTIONS
NOTES: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
CH38803OL / CH38805OL
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER WHILE INSTALLING OR SERVICING THIS FIXTURE.
Page 1 / 2
2. Read and save these instructions.
Hardware Package(inculded):
Mounting Strap Unit (A)Wire Connector (C)Mounting Screw (B)
Canopy (D)
Quick
Link (E)
Chain (F)
Collar (G)
Quick Link
(E)
Quick Link
(E)
Loop
Chain (F)
Canopy
(D)
Outlet Box
Housing Ground Wire
Wire Connector (C)
Fixture Wire
Fixture Ground Wire
Mounting Strap Unit (A)
Green Ground Screw
Mounting Screw (B)
Threaded Pipe
Hex Nut
Washer
Top Loop
Collar (G)
Socket Ring
Glass Shade
Decoration Ring
Glass Holder
Arm
Fixture Wire
Turn off the power at fuse or circuit box.
Installation Steps
1. Attach the mounting strap unit (A) to the outlet box using two
mounting screws (B).
2. Choose the length of the chain (F) you needed, then weave the
fixture wire and the fixture ground wire through the chain (F) ,
collar (G) and canopy (D).
3. Connect the chain (F) to the loop and the top loop on mounting
strap unit (A) with two quick links (E).
4. Thread the fixture wire and fixture ground wire through
the top loop, threaded pipe of the mounting strap unit (A).
5. Pull out the outlet wires and house ground wire from the
outlet box.
Make wire connections using the wire connectors (C):
---The smooth wire (marked) from the fixture to the black wire
from the power source.
---The ribbed wire (unmarked) from the fixture to the white wire
from the power source.
---Attach the fixture ground wire to the mounting strap unit (A)
with the green ground screw, then connect it to the house
ground wire with a wire connector (C). Carefully put the
wires back into the outlet box.
6. Place the glass shades into the decoration rings carefully, attach them
upwards to the glass holders, and then secure with socket rings.
Note:The glass shades should be all in horizontal line.
Max. 100W Medium Base Bulb
(not included)
230324
Produktspezifikationen
| Marke: | Vaxcel |
| Kategorie: | Beleuchtung |
| Modell: | Vine CH38803 |
