House Ground Wire
Fixture Ground Wire
Fixture Mounting Screw
Wire Connector (C)
Mounting Plate Unit (A)
Green Ground Screw
Mounting Screw (B)
Outlet Box
Max. 60W
Medium Base bulb
(not included)
1
. Attach mounting plate unit (A) to the outlet box using two mounting
screws (B).
2. Attach the long threaded pipe (E) to coupling.
3. Install 4 X 60W Max. medium base bulbs (not included).
See relamping label at socket area or packaging for
maximum wattage allowed.
4. Slip the plastic plate and decorative cup (G) up
through the long threaded pipe (E), and then
secure them with the finial (H).
NOTE: The depth of hex nut in long threaded pipe
may need to be adjusted to properly fit the plastic
plate. The plastic plate should be flatly laid on three
brackets, and the frosting of the plastic plate should
be faced down.
5. Rod Connections:
a. Thread the fixture wire from the fixture through the
lower rod, and then secure the lower rod onto fixture
using the threaded pipe.
b. Thread the fixture wire through the middle rod, and then
secure the middle rod onto the lower rod using the threaded pipe.
c. Thread the fixture wire through the upper rod, and then secure the upper rod onto the middle rod using the threaded pipe.
Note: Length adjustable from 15-3/4" to 69-3/4". Use fewer rods if shorter length is desired.
6.
Thread the fixture wire through the canopy kit, and then secure the rod assembly to the set
hreaded pipe
of the canopy kit.

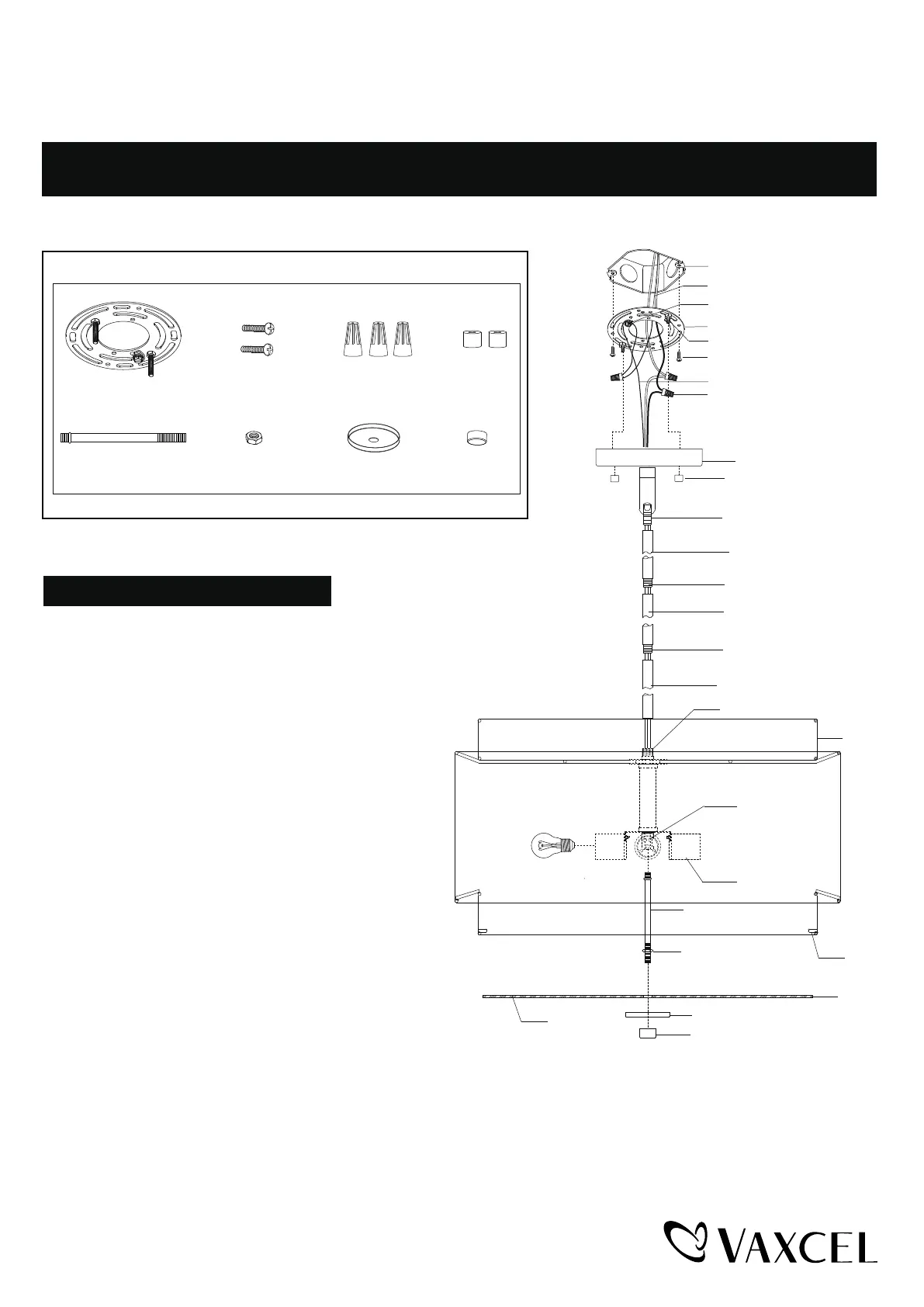

ASSEMBLY AND INSTALLATION
INSTRUCTIONS
NOTES: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. Read and save this instruction.
P0392
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
Hardware Package (included):
Turn off the power at fuse or circuit box.
Installation Steps
Canopy Kit
Upper Rod
Middle Rod
Lower Rod
Threaded Pipe
Threaded Pipe
Threaded Pipe
Socket
Coupling
Hex Nut (F)
Long Threaded Pipe (E)
Decorative Cup (G)
Finial (H)
Plastic Plate
Frosting
Fabric Shade
Set Threaded Pipe
Bolt Nut (D)
Hex Nut (F)
Long Threaded Pipe (E)
Decorative Cup (G)
Finial (H)
Bracket
Wire Connector (C) Bolt Nut (D)Mounting Screw (B)
Mounting Plate Unit (A)
Page 1 / 2
230213
