ASSEMBLY AND INSTALLATION
INSTRUCTIONS
W0392
T
Turn on the power at fuse or circuit box.
W
NOTE: 1. Before installing, consult local electrical codes for wiring and grounding requirements.
2. READ
AND SAVE THESE INSTRUCTIONS.

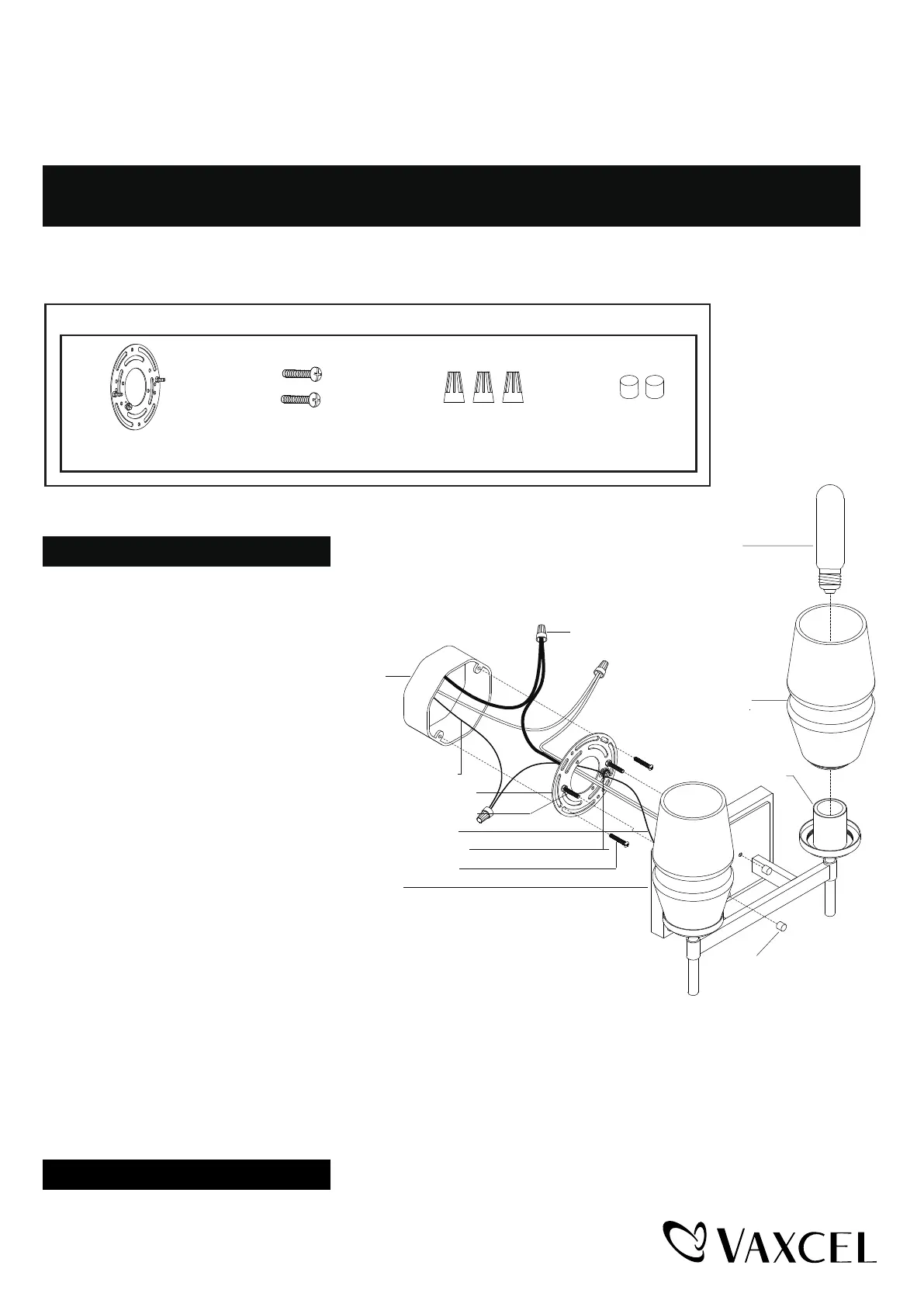

Hardware Package (included):
Mounting Screw (B)Wire Connector (C)Bolt Nut (D)Mounting Plate Unit (A)
Backplate
Bolt Nut (D)
Fixture Ground Wire
Outlet Box
Wire Connector (C)
House Ground Wire
Mounting Plate Unit (A)
Green Ground Screw
Mounting Screw (B)
Fixture Mounting Screw
Glass Shade
Glass Holder
Max 60W
Medium base bulb
(not included)
Turn off the power at fuse or circuit box
Installation Steps
1. Attach mounting plate unit (A) to the
outlet box using two mounting screws (B).
Adjust the length of the preinstalled fixture
mounting screws if necessary.
Note: Make sure that the fixture
mountingscrews are lined up
horizontally to make the fixture level.
2. Pull out the wires and ground
wire from the outlet box. Make
wire connections using the wire
connectors (C) as follows:
---Connect the hot wire
(black insulation) from the
fixture to the black wire from
the power source.
---Connect the neutral wire
(white insulation) from the
fixture to the white wire from
the power source.
---Attach the fixture ground wire (bare wire) to the mounting
plate unit (A) with the green ground screw, then connect it
to the house ground wire with the wire connectors (C).
Carefully put the wires back into the outlet box.
3. Attach the backplate to the mounting plate unit (A) by aligning and inserting the two fixture mounting screws from the
mounting plate unit (A) into the open holes on the backplate, then screw it with the two bolt nuts (D).
4. Rotate the glass shade onto the glass holder. Install 2 X 60W medium base bulbs (not included).
See relamping label at socket area or packaging for maximum wattage allowed.
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER BEFORE INSTALLING OR SERVICING THIS FIXTURE.
WARNING:
TO AVOID RISK OF ELECTRICAL SHOCK, BE SURE TO SHUT OFF
POWER WHILE INSTALLING OR SERVICING THIS FIXTURE.
210201
