CHARAKTERYSTYKA NARZĘDZIA

Klucz dynamometryczny jest precyzyjnym instrumentem stosowanym do uzyskiwania określonego

momentu obrotowego. Służy do skręcania części złącznych gwintowanych tak, aby moment obroto-

wy połączenia był znany i odpowiedni do rodzaju materiału i wytrzymałości śruby i nakrętki.

Zestawienie porównawcze momentów w różnych jednostkach długości i siły:

1 kG*cm = 13,887 OZ*IN (uncja x cal)

1 kG*cm = 0,867 LB*IN (funt x cal)

1kG*m = 9,80665 N*m (Niuton x metr)

1 kG*m = 7,233 LB*FT (funt x stopa)

1FT*LB = 12 LB*IN (funt x cal)

1dm*N = 14,16 OZ*IN (uncja x cal)

IndeksRozmiar zabieraka

Moment obrotowy [Nm]

Długość [mm]

Min.Max.

YT-0760512,7 mm; 1/2”20220481

YT-0760712,7 mm; 1/2”10110470

YT-0790912,7 mm; 1/2”65350550

YT-0761212,5 mm; 1/2”1060415

YT-077359,5 mm; 3/8”1060415

YT-077369,5 mm; 3/8”10110470

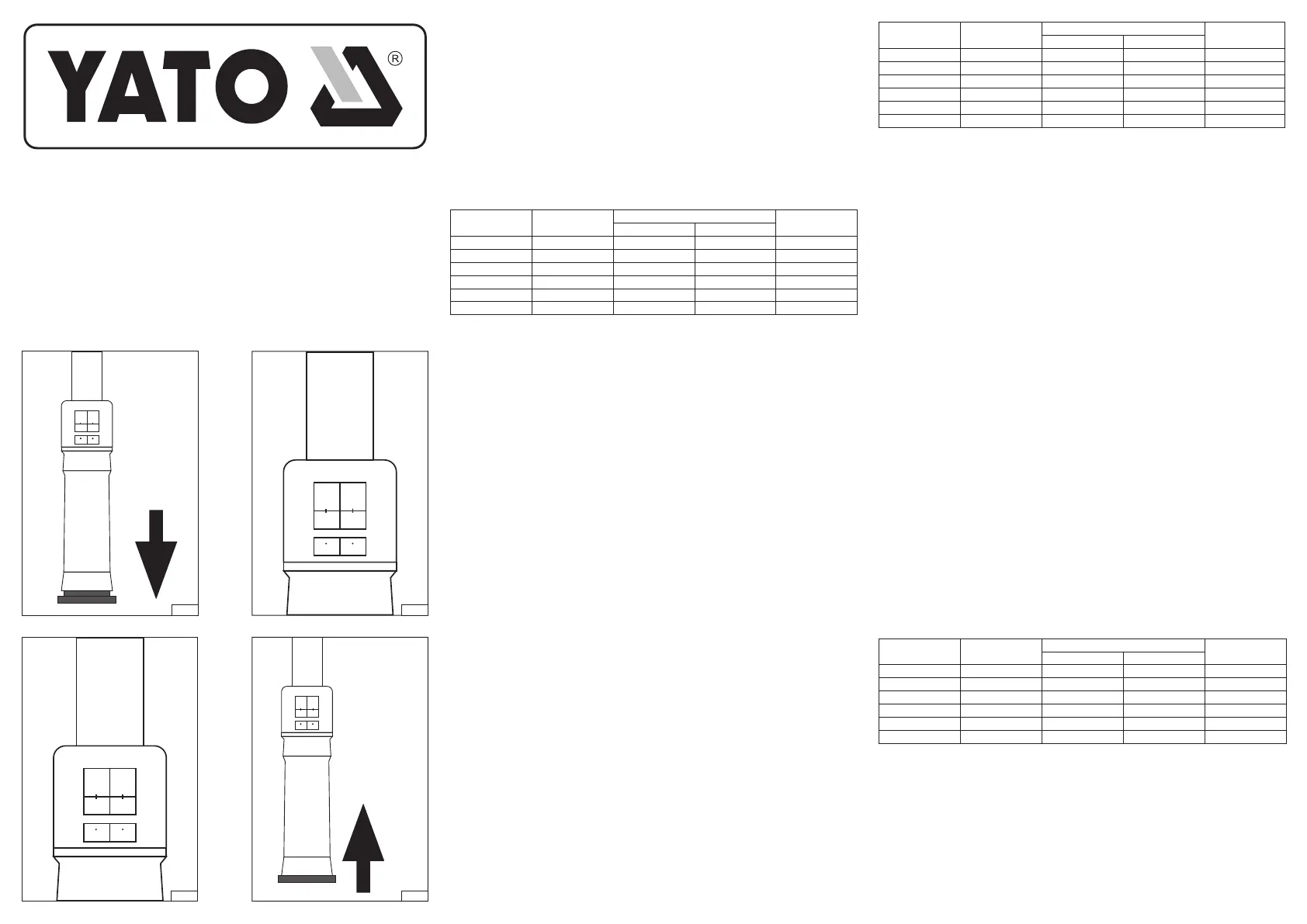

OBSŁUGA KLUCZA

Wybrać odpowiednią skalę Nm lub in-lbs. Odblokować pokrętło mikrometryczne (I).

Pokrętło mikrometryczne ustawić tak, aby „0” na skali pokrętła pokryło się z pionową linią na ra-

mieniu klucza (II).

Pokrętło mikrometryczne obracać zgodnie z kierunkiem ruchu wskazówek zegara, do momentu

ustawienia żądanego momentu obrotowego. Żądany moment obrotowy jest ustawiony w momen-

cie, gdy podziałka na pokrętle mikrometrycznym będzie się pokrywała z pionową linią na ramieniu

klucza. (III)

Następnie należy zablokować pokrętło mikrometryczne (IV) oraz ustawić odpowiedni kierunek ob-

rotu grzechotki, po tym klucz jest gotowy do użytku.

Na zabierak klucza należy nałożyć odpowiednią nasadkę. Podczas dokręcania osiągnięcie usta-

wionego momentu jest sygnalizowane przełamaniem się głowicy klucza. W przypadku wyczucia

przełamania głowicy należy zaprzestać dokręcania.

Uwaga! Nie wolno kontynuować dokręcania śrub po tym jak klucz zasygnalizuje nastawiony moment

obrotowy. Należy na to zwrócić szczególną uwagę podczas dokręcania z niewielkimi momentami.

Nie wolno nastawiać wartości momentu spoza zakresu pomiarowego klucza.

Uwaga! Nie wolno stosować, żadnych przedłużeń klucza, w celu wydłużenia ramienia, do którego

przykładana jest siła. Na przykład przez zastosowanie dodatkowej rury przedłużającej.

PRZECHOWYWANIE KLUCZA

Jeśli klucz nie będzie używany przez dłuższy czas należy nastawić minimalny zakres.

Nie należy wykręcać pokrętła mikrometrycznego poniżej nastawy najniższego momentu.

Klucz wolno czyścić jedynie sucha miękka bawełnianą szmatką. Nie wolno używać jakichkolwiek

rozpuszczalników, czy innych cieczy. Gdyż mogą one wypłukać smar, którym fabrycznie jest na-

smarowany mechanizm klucza.

Klucz jest wykalibrowany fabrycznie z dokładnością do ±4%.

Do klucza dołączono fabryczne świadectwo kalibracji klucza. Świadectwo należy zachować, nie

istnieje możliwość wystawienia duplikatu zagubionego świadectwa kalibracji.

PROPERTIES OF THE TOOL

The torque spanner is a precise tool setting the torque. It has been designed to integrate threaded

connecting elements in such a manner that the torque of connection be known and appropriate for

the kind of material and the strength of the screw and the nut.

Conversion of various torque unit of measure:

1 kG*cm = 13,887 OZ*IN

1 kG*cm = 0,867 LB*IN

1kG*m = 9,80665 N*m

1 kG*m = 7,233 LB*FT

1FT*LB = 12 LB*IN

1dm*N = 14,16 OZ*IN

CHARAKTERISTIK DES WERKZEUGS

Stellen Sie das Drehmoment wie folgt:

1 kG*cm = 13,887 OZ*IN

1 kG*cm = 0,867 LB*IN

1kG*m = 9,80665 N*m

1 kG*m = 7,233 LB*FT

1FT*LB = 12 LB*IN

1dm*N = 14,16 OZ*IN

No.Antrieb Nengrösse

Drehmoment [Nm]

Länge [mm]

Min.Max

YT-0760512,7 mm; 1/2”20220481

YT-0760712,7 mm; 1/2”10110470

YT-0790912,7 mm; 1/2”65350550

YT-0761212,5 mm; 1/2”1060415

YT-077359,5 mm; 3/8”1060415

YT-077369,5 mm; 3/8”10110470

BEDIENUNGSANLEITUNG FÜR DREHMOMENT-SCHRAUBENSCHLÜSSEL

Setzen Sie das Fixiergehäuse auf ENTRIEGELN (I).

Um 20 Nm ein zustellen, drehen Sie die obere Kante des Einstellgriffs auf 20 Nm, wobei die Able-

sung „0“ auf dem Griff senkrecht mit der Mittellinie der Skalierung ausgerichtet sein muss (II).

Drehen Sie dann den Griff nach rechts (Uhrzeigersinn), um die Ablesung „2“ auf dem Einstellgriff

senkrecht mit der Mittellinie der Skalierung auszurichten, um 22 Nm zu erhalten (III).

Obald der gewünschte Drehmomentwert eingestellt ist, setzen Sie den Fixierknopf (Fixiergehäuse)

auf VERRIEGELN, wie in (IV) dargestellt ist.

Nach Installation der passenden Verkleidung und Fixierung am Werkstück üben Sie solange Druck

auf den Griff des Drehmoment-Schraubenschlüssels aus, bis Sie einen „Klickten“ hören, wobei sich

PL

EN

DE

RU

CZ

RO

YT-07605

PL

EN

DE

YT-07607

YT-07609

YT-07612

YT-07735

YT-07736

20 Nm

20

0

22 Nm

Item no.Driver

Torque [Nm]

Length [mm]

Min.Max

YT-0760512,7 mm; 1/2”20220481

YT-0760712,7 mm; 1/2”10110470

YT-0790912,7 mm; 1/2”65350550

YT-0761212,5 mm; 1/2”1060415

YT-077359,5 mm; 3/8”1060415

YT-077369,5 mm; 3/8”10110470

OPERATIONAL OF TORQUE WRENCH

Choose the scale Nm or in-lbs. Unlock the torque wrench (I)

Turn the upper edge of adjusting handle to the reading “0” on the handle must align with the cen-

terline of scale (II).

Then turn clockwise to align the wanted torque on the adjusting handle with the centerline

of scale (III).

Soon as the required torque value is selected, set the fixing button (fixing casing) at LOCK

position (IV).

After installing appropriate casing and fi xing on the work piece, apply force on the handle of torque

wrench and then stop applying force upon hearing “click” sound and at this time, the torque wrench

will return to zero reset. Special attention should be paid when using lower torque for setting, i.e. it

is necessary to stop applying force soon as reaching the preset torque.

Caution: After the fi rst using or being left unused for longer time and it is required to use once again,

be sure to use higher torque to operate for 5-10 times so that the components within may be fully

lubricated by the special-purpose lubricant oil. When it is not used, be sure to set the torque to the

lowest value.

Do not keep applying pressure after reaching the preset torque; otherwise, the work piece may get

damaged.

Before setting the torque value, check to see if the torque wrench is at LOCK or UNLOCK status.

WRENCH MAINTENANCE

Upon the ex-factory, the torque wrench has been calibrated and tested in providing accuracy as

high as ±4%. As such, it belongs to a kind of high-precision measuring instrument and only the well-

trained professional can perform the service.

Do not soak in any liquid to avoid aff ecting the lubrication inside.

20

2

III

IIIIV
