Seite 1/3

BW8080

5INPLBW8080_B

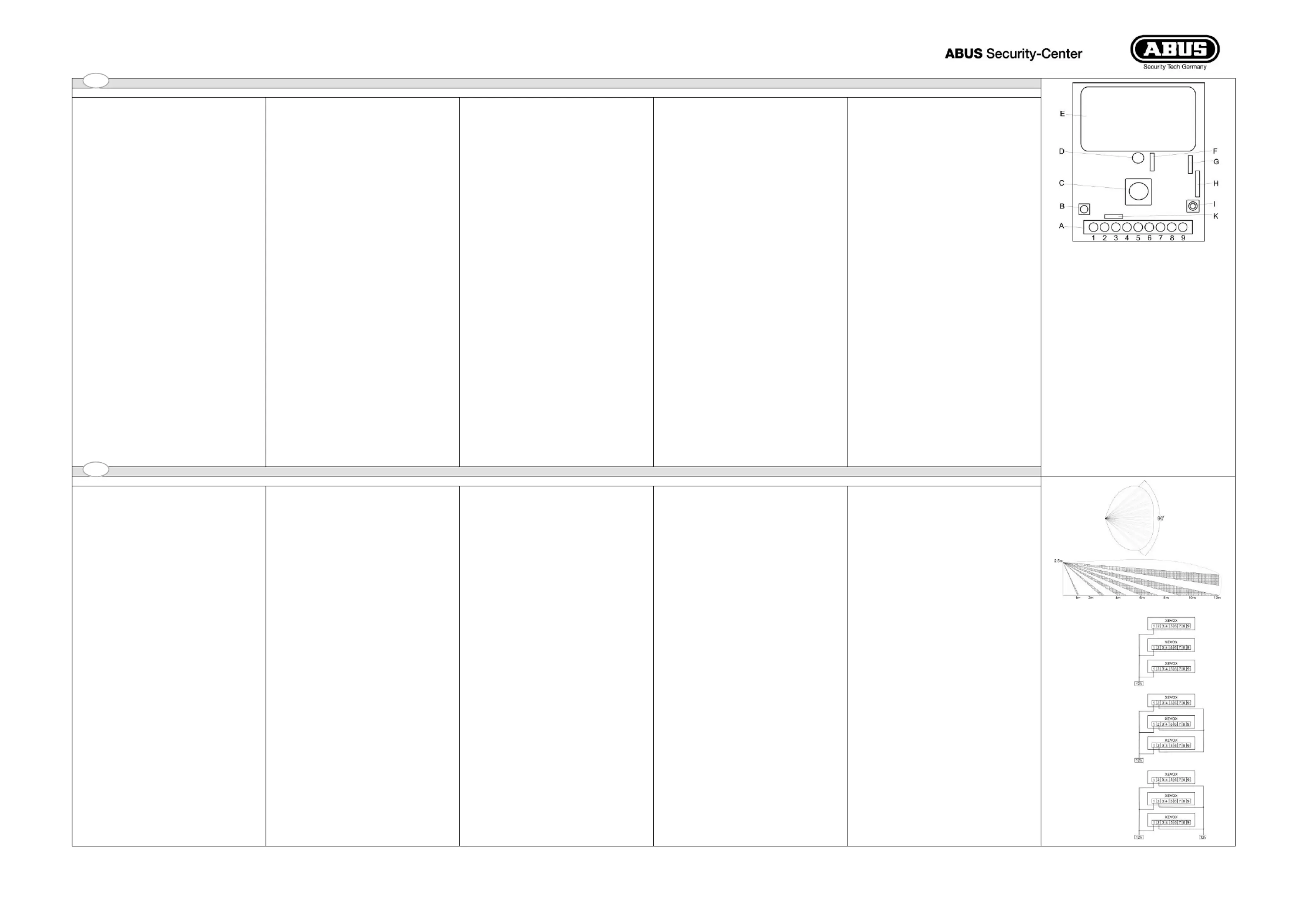

Fig. 1

A: Connection Terminal/Anschlussleiste

B: Tamper-contact/Sabotagekontakt

C: dual PIR element/ duales PIR-Element

D: LED

E: Doppler Module/Doppler-Modul

F: Jumper LED/LED-Steckbrücke

G: Jumper pulse counter/Steckbrücke Impulszähler

H: Jumper Memory/Speicher-Steckbrücke

I: Potentiometer MW

K: Jumper Walktest/Steckbrücke GEH-TEST

Connection Terminal/Anschlussleiste

1 Memory/Speicher

2 Walk-Test/Gehtest

3&4 Tamper/Sabotage

5 Free/Frei

6&7 Alarm

8&9 Voltage input/Spannungseingang (GND, +12V)

Bedienungsanleitung PET MW

Plazieren des Melders

Vor der Montage des Melders sollten Sie die folgenden Punkte

berücksichtigen:

•Wählen Sie eine Stelle, von der aus die Erfassung einer Person

durch den Bewegungsmelder im Falle eines Einbruchs am besten

erfolgen kann.

•Befestigen Sie den Melder in der empfohlenen Montagehöhe von

2,5m.

•Verdecken Sie den Melder nicht mit Vorhängen oder sperrigen

Objekten.

•Vermeiden Sie die unmittelbare Nähe von Radiatoren, Heizungs-

bzw. Kühlrohren oder Lüftungsausgängen von Klimaanlagen.

•Plazieren Sie den Melder nicht an Stellen in Fensternähe, die

unmittelbarem Sonnenlicht oder Zug ausgesetzt sind

•Installieren Sie den Melder vertikal, rechtwinklig zum Boden.

•Trotz der Angabe „tierimmun bis xx kg“ kann es vorkommen, dass

Tiere mit geringerem Gewicht, den Melder auslösen. Stellen Sie

sicher, dass Haustiere nicht auf höher liegende Gegenstände z.B.

Möbelstücke gelangen können.

•Den Melder nicht gegenüber Treppenaufgängen installieren, zu

denen Haustiere Zugang haben.

Installationsanweisungen

1. Öffnen Sie das Gehäuse, indem Sie den Frontdeckel entfernen.

Setzen Sie dazu einen flachen Schraubendreher im Schlitz an der

Unterseite des Melders an und hebeln Sie den Deckel vorsichtig

heraus

2. Entfernen der Leiterplatte: Lösen Sie die Befestigungsschraube

auf der Platine. Biegen Sie nun mit einem flachen Schraubendreher

die Haltenase auf der linken Seite de Gehäuses vorsichtig nach

außen und entnehmen Sie die Leiterplatte.

Anmerkung: Vermeiden Sie jegliche Berührung mit dem IR-

Element.

3. Öffnen Sie die erforderlichen Montage- und Kabellöcher.

4. Führen Sie das Kabel durch die Kabeleinlässe (von der

Außenseite der Einheit) in das Gehäuse.

5. Befestigen Sie die Zugentlastung (Kabelbinder) so an der

Leitung im

Inneren des Gehäuses, dass der Kabel sich nicht mehr aus dem

Gehäuse heraus ziehen lässt

6. Versiegeln Sie die Öffnung der Kabeleinlässe mit Silikon zum

Schutz vor Staub und Insekten.

7. Befestigen Sie die Gehäuserückseite in einer Montagehöhe von

2 m bis 2,7 m an der Wand. ,4

8. Verbinden Sie die Drähte mit den Anschlussklemmen (Fig.1 ).

9. Setzen Sie die Leiterplatte wieder in das Gehäuse und schrauben

Sie diese an dem Bodengehäuse fest.

10. Schließen Sie das Gehäuse und vergessen Sie nicht, den

Gehäuse-deckel mit der Gehäuseschraube zu befestigen.

Betrieb und Ausrichtung

Einstellung des Impulszählers: Der Impulszähler regelt die Anzahl

von Impulsen, die erkannt werden müssen, bevor der Melder das

Alarmrelais öffnet. Die Einstellung des Impulszählers kann über die

jeweilige Jumperstellung verändert werden. Ist der Jumper über

beide PINs gesteckt (Werkseinstellung) ist die Impulswahl 2, wenn

er nur sich nur auf einem PIN befindet, benötigt der Melder nur

einen Impuls bevor er auslöst.

Einstellung der LED Anzeige:

Setzen Sie die LED Brücke ein, um die LED Anzeige zu aktivieren

und entfernen Sie sie, um die Anzeige zu deaktivieren. Wenn die

Brücke auf ON steht zeigt die Farbe der LED folgende Zustände an:

- gelb: PIR aktiv

- grün: Mikrowelle aktiv

- rot: Alarm

Aufwärmzeit:

Nach der Versorgung mit einer Gleichspannung von 9-16V DC

benötigt der Melder eine Aufwärmzeit von ca. 3min

Gehtest für den Melder:

Um das Linsen Abdeckmuster des Melders zu bestimmen, wird ein

Gehtest durchgeführt. Dabei laufen Sie den Erfassungsbereich des

Melders entlang. Beachten Sie hierzu das Diagramm des

Erfassungsbereiches

(Fig. 2). Beobachten Sie die LED um die vollständige Abdeckung

sicherzustellen. Dieser Test sollte wöchentlich durchgeführt

werden.

Bereichseinstellung Mikrowellenelement (MW)

Über das Potentiometer auf der Platine, kann der

Abdeckungsbereich für das MW verändert werden. Bitte beachten

Sie, dass das Potentiometer auf die niedrigste Stufe eingestellt ist,

um eine vollständige Abdeckung des Schutzbereiches

sicherzustellen.

Beschreibung der Alarmspeicherfunktion (Fig. 3)

Der Melder Pet MW verfügt über 3 Alarm-Speicher Varianten.

Bei Installation steuert normalerweise die Alarmzentrale den Status

der LED. Um die Speicherfunktion der Anlage nutzen zu können

muss der GEH-TEST-Stecker auf OFF stehen!

Es stehen folgende Speichervarianten zur Verfügung:

Variante 1:

- alle Melder speichern ihre Alarmmeldungen

- nicht erkennbar welcher Melder zuerst ausgelöst hat

- Fernbedienung der GEH-TEST-Funktion durch Zentrale nicht

möglich

Alle Speicher-Anschlüsse (MEM) müssen in Reihe geschaltet und

mit dem

Ausgang „Speicher“ der Zentrale verbunden werden. Der GEH-

TEST-

Eingang bleibt offen. Bei Scharfschaltung der Zentrale sollte am

Speicher-Ausgang ihrer Zentrale entweder +12V (HIGH) oder 0V

(LOW) anliegen, entsprechen 0V oder 12V bei Unscharfschaltung.

Die LED der Melder, die

ausgelöst haben, bleiben auf AUS (Dunkelsteuerung), bis das

Alarm- system unscharf geschalten wird. Das Scharfschalten des

Systems bewirkt +12V oder 0V auf den Speichereingang des

Melders und stellt diesen zurück.

Variante 2:

- alle Melder speichern ihre Alarmmeldungen

- erkennbar welcher Melder zuerst ausgelöst hat

- Fernbedienung der GEH-TEST-Funktion durch Zentrale nicht

möglich

Gehen Sie wie bei der Installation nach vor, mit der Variante 1

Ausnahme, dass nun alle GEH-TEST-Anschlüsse der Melder

miteinander verbunden werden. Diese Anschlüsse werden jedoch

nicht mit der Zentrale verbunden. Die LED arbeitet in gleicher

Weise wie in Variante 1, nur dass beim Unscharfschalten des

Systems die LED desjenigen Melders blinkt, der zuerst eine

Bewegung detektiert hat. Bei allen anderen Meldern, die eine

Alarmerfassung hatten, leuchten die LEDs stabil.

Variante 3:

- alle Melder speichern ihre Alarmmeldungen

- erkennbar, welcher Melder zuerst ausgelöst hat

- Fernbedienung der GEH-TEST-Funktion durch Zentrale möglich

Gehen Sie wie bei der Installation nach Variante 2 vor, mit der

Ausnahme, dass jetzt alle GEH-TEST-Anschlüsse auf einen

zentralen Ausgang, der bei Bedarf +12V oder 0V liefert,

angeschlossen werden müssen. Die LED wie ’s der Melder arbeiten

unter Variante 2. Sie können jedoch während des

Unscharfschaltens die GEH-TEST-Anschlüsse mit +12V oder 0V

versorgen (durch Tastenfeld-Befehle), so dass die Melder-LED ’s

jedesmal EIN/AUS schalten, wenn eine Person erscheint und

erfasst

wird. Die Rückstellung erfolgt wie bereits unter Variante 1

beschrieben.

Anmerkung: Bei der Durchführung eines GEH-TESTs nach Variante

3 wird der Speicher nicht gelöscht. Sobald Sie den GEH-TEST

durch Abschalten der +12V oder 0V auf den GEH-TEST-Eingang

beenden, wiederholt die LED des Melders die exakte Anzeige, die

sie hatte, bevor Sie den GEH-TEST starteten. Beachten Sie, dass

nur das Wieder-Scharf-schalten des Alarmsystems den Speicher

des Melders wieder zurücksetzt. Wenn Sie den GEH-TEST-Stecker

des Melders auf ON einstellen, leuchtet die LED des Melders

jedesmal auf, wenn der Melder auslöst. Wenn Sie den Melder nur

auf diese Weise verwenden wollen, dann schließen Sie keinesfalls

den Anschluss GEH-TEST und MEM an. Lassen Sie diese

Anschlüsse einfach offen.

Technische Daten:

Betriebsspannung: 9-16V DC (nom.12VDC)

Stromaufnahme: mA bei 12V 13

Alarmkontakt: NC, 0mA, 24VDC max. 10

Sabotagekontakt: NC, 100mA, 24VDC max.

Erfassungsbereich: 12m x 12m

Installationshöhe: 2,4m bis 2,7m

Impulszähler: 1,2 (Steckbrücke)

Pyroelement: duales PIR-Element

Mikrowellenelement: Doppler Modul 9, GHz 35

Ausgangsleistung MW: 13 dBm

Alarmdauer: min. 2,2 Sekunde

Haustierimmunität: bis 30kg (Hund)

Betriebstemperatur: -10

bis +55

Lagertemperatur: -20

C bis +60

Abmessungen (HxBxT): 107 x 60 x 48mm

Gewicht: 105g

LED Anzeige: wählbar (Steckbrücke)

Anwendbare Richtlinien:

RED 2014/53/EU

EMV 2014/30/EU

RoHS 2011/65/EU

WEEE 2012/19/EU

Manual PET MW

Fig. 2

Alternative 1/

Variante 1:

Alternative 2/

Variante 2:

Alternative 3/

Variante 3:

Fig. 3

Detector placement

Before mounting the detector, you should observe the following:

•Choose a place where it is most likely that a person will be

detected by the motion detector in the event of a burglary.

•Mount the detector at the recommended height of 2,5 meters.

•Do not conceal the detector with curtains or objects which can

block detection.

•Avoid immediate proximity to radiators, heating and refrigeration

pipes, and air conditioning ventilation outlets.

•Do not place the detector near a window where it may be exposed

to direct sunlight or draught.

•Mount the sensor vertically at right angles to the floor.

•Despite the words "pet immune to xx kg" it is possible that

animals with a lower weight, trigger the detector. Make sure an

animal cannot get on height by jumping on furniture or shelving.

•Do not mount unit opposite stairways where animals have access.

Installation instructions

1. Open the housing by removing the front cover. This is done by

twisting a flat screwdriver in the slot between the cover and the

base at the bottom of the detector.

2. Remove the circuit board by loosing the PC-board holding

screw.

Note: Avoid any contact with the IR component.

3. Open the required mounting and cable holes.

4. Feed the cable into the housing through the cable inlets (from

the outside of the unit).

5. Attach the strain relief with the cable inside the bottom cover.

Pay attention that the cable can not be pulled out of the cover.

6. Seal the opening of the cable inlets with silicon to protect

against dust and insects.

7. Mount the back side of the housing on the wall at a height

between 2,4 m 2,7 or m.

8. Attach the wires to the connection terminal (Fig. 1).

9. Mount the circuit board and screw it tightly with the bottom

cover.

10. Close the housing and don’t forget to fasten the housing cover

with the housing screws.

Operation and orientation

Setting the pulse counter:

The detector is supplied in the 2 pulse count mode. The

adjustment of the counter can be changed by setting the “Pulses”

jumper. Is the jumper connected with both PINs, than pulse count

is 2 (normally setting). If he is only set over one PIN, then the

detector needs 1 pulse before a signal will be sent to the alarm

system.

Setting the LED indicator:

Removing the LED jumper disables the LED indicator. When the

jumper is “ON” three colours are possible for the LED:

-yellow: PIR activation

-green: Microwave activation

-red: alarm

Stabilizing the detector:

After applying 9-16Vdc, allow the detector to stabilize for circa 3

minutes

Walk testing the detector:

A walk test is performed to determine whether the detector is fully

functional. To do so, walk across the detection pattern of the

detector

(Fig. 2). Confirm that the LED activates and deactivates

accordingly). This test should be performed weekly.

MW Range Adjusting

The MW range must be adjusted to the minimum needed, using the

potentiometer located at the bottom of the PCB. It is important that

the Potentiometer is set to its lowest possible setting, which will

provide full coverage for the entire protected area.

Description of the alarm memory function (Fig. 3)

The detector Pet MW possesses 3 alarm memory alternatives.

Normally the LED is controlled by the alarm system by using

installation. To use the memory function of the system the Walk-

test connector has to be set on “OFF”!

The following 3 memory alternatives can be chosen:

Alternative 1:

- all detectors store their alarm indications

- not identifiable, which detector was activated first

- remote control of the Walk-test through the Alarm system is not

possible

All memory connections (MEM) have to be connected in series and

attached with the output “memory” of the alarm system. Leave the

Walk-test input open. If the alarm system is activated there should

be installed +12V (HIGH) or 0V (LOW) at the memory output of

the system and accordingly 0V or +12V when the system is

deactivated. The LED of the detectors, which have been activated,

remains on OFF (Dark-control) until the system will be deactivated.

The activation of the system effects +12V or 0V on the memory

input of the detector and resets the memory.

Alternative 2:

- all detectors store their alarm indications

- identifiable, which detector was activated first

- remote control of the Walk-test through the Alarm system is not

possible

Make the same settings as in Alternative 1, but with the exception

that all Walk-test inputs of the detectors have to be interfaced.

However these connections will not be connected with the alarm

system. The LED works like Alternative 1, with the difference that a

deactivation of the system effects a blinking on the LED, which has

detected motion first. At all other detectors, which have detected a

motion, the LEDs lightning stable.

Alternative 3:

- all detectors store their alarm indications

- identifiable, which detector was activated first

- remote control of the Walk-test through the Alarm system is

possible

Make the same settings as in Alternative 2, but with the exception

that all Walk-test inputs of the detectors have to be interfaced with

a central output, which offers +12V or 0V if required. The LED of

the detectors work like Alternative 2. But in this case you can feed

the Walk-test inputs with +12V or 0V during the deactivation by

using keypad orders. Thus the detector LEDs switching ON/OFF,

when a person appears and will be detected. Make a reset as

described in Alternative 1.

NOTE: If you use the Walk-test described in Alternative 3 the

memory will not be reset. As soon as the Walk-test is deactivated

by switching off +12V or 0V supply on the Walk-test input the

detector LED shows exactly the same indication like before starting

the Walk-test. Pay attention that only a newly activation of the alarm

system resets the memory of the detector. If the Walk-test

connector setting is “ON”, the LED of the detector lightning up

each time a motion is detected. Do not

connect the inputs Walk-Test and MEM if you want to use the

detector this way. Leave this contacts open.

Technical specifications:

Input voltage: 9-16V DC (nom.12VDC)

Current consumption: mA at 12V 13

Alarm contacts: NC, 100mA, 24VDC max.

Tamper contacts: NC, 100mA, 24VDC max.

Coverage: 12m x 12m

Installation height: 2,4m to 2,7m

Pulse count: selectable 1,2 (Jumper)

Pyroelement: dual PIR element

Mikrowave : Doppler module 9, GHz 35

Output power MW: 13 dBm

Alarm duration: 2,2 seconds minimum

Pet immunity: up to 30kg (66 lbs)

Operating temperature: -10

to +55

C (14

to +131

Storage temperature: -20

C to +60

C (-4

to +140

Dimensions (HxWxD): 107 x 60 x 48mm

Weight: 105g

LED indicator: selectable (jumper)

Applicable standards:

RED 2014/53/EU

EMC 2014/30/EU

RoHS 2011/65/EU

WEEE 2012/19/EU

BW8080

5INPLBW8080_B

Fig. 1

A: aansluitingen/ Tilslutningsliste

B: tamper-contact/ Sabotagekontakt

C: duaal PIR element/ dualt PIR-element

D: LED

E: Doppler Module/ Doppler-Modul

F: geleiderbrug LED/ LED-jumper

G: geleiderbrug impulsteller/ Jumper impulstæller

H: geleiderbrug geheugen/ Jumper til hukommelse

I: potentiometer radar Potentiometer MW /

K: geleiderbrug loop-test/ Jumper GÅ-TEST

Aansluitingen/ Tilslutningsliste

1 Geheugen/ Hukommelse

2 loop-Test/ -test Gå

3&4 Sabotage/Sabotage

5 vrij/Fri

6&7 Alarm

8&9 spanningstoevoer/ Spændingsindgang (GND,

+12V)

Installatie instructies PET MW

Plaatsen van de melder

Voor de montage van de melder dient u de volgende punten in

acht te nemen:

• Kies een plek vanwaar de detectie van een persoon door de

bewegingsmelder in geval van een inbraak het best kan

plaatsvinden.

• Bevestig de melder op de aanbevolen montagehoogte van

2,5m.

• Dek de melder niet af met gordijnen of grote voorwerpen.

• Vermijd een te kleine afstand tot radiatoren, verwarmings- of

koelbuizen of ventilatieopeningen van airconditionings.

• Plaats de melder niet op plekken in de buurt van ramen, die aan

direct zonlicht of tocht zijn blootgesteld.

• Installeer de melder verticaal, rechthoekig naar de grond.

• Steell veilig,dat huisdieren niet op hooger staande objecten bv.

meubelen kunnen komen. Ondanks de woorden "huisdier immuun

voor xx kg" is het mogelijk dat dieren met een lager gewicht een

alarm kunnen veroorzaken. Het risico van valse triggering is

bijzonder hoog wanneer het dier zich in de nabijheid van de

detector kan bewegen, springen of vliegen.

• Installeer de melder niet tegenover een trapopgang, die ook

huisdieren kunnen gebruiken.

Installatie-instructies

1. Open het huis door het deksel aan de voorkant te verwijderen.

Daarvoor moet u met een vlak schroevendraaier tussen de spleet

van het deksel en de achterkant van de behuizing gaan. Door

draaien kunt u het deksel verwijderen.

2. Verwijder de printplaat: Draai de schroef op de PCB los en

werwijder de printplaat.

Opmerking: Vermijd elk contact met het IR-element.

3. Open de vereiste montage- en kabelgaten.

4. Steek de kabel door de kabeltoevoeropeningen (vanaf de

buitenkant van de eenheid) in het huis.

5. Maak de kabelbinder onmiddelbar voor de kabeltoevoeropening

in het binnenkant van het behuizing aan de kabel vast.

6. Sluit de opening van de kabeltoevoeropeningen af met silicon

ter bescherming tegen stof en insecten.

7. Bevestig de achterkant van het huis op een montagehoogte

tussen

2 m en 2,7m op de wand. ,4

8. Verbind de draden met de aansluiting (Fig. 1).

9. Zet de PCB weer in het behuizing en schroef de printplaat op de

gondplaat vast.

10. Sluit het huis en vergeet niet, het deksel van het huis met de

schroef van het huis te bevestigen.

Gebruik en instelling

Instelling van de impulsteller:

De impulsteller regelt het aantal impulsen, die herkend moeten

worden, voordat de melder het alarmrelais opent. Fabriekinstelling

is 2 impuls (de stekker is over allebei pins). Stekkt de jumper

alleen over een pin, dan is n impuls nodig om een signaal naar ee

de centrale te zenden.

Instelling van de LED-weergave:

Plaats de LED-brug om de LED-weergave te activeren en verwijder

hem om de weergave te deactiveren. Als de brug op “ON” staat,

wijst de kleur van de LED volgende toestanden aan:

- geel: PIR activiteit

- groen: Radar activiteit

- rod: alarm

Opwarmtijd: Na de voeding met een gelijkspanning van 9-16V DC

heeft de melder een opwarmtijd van ca. 3 minuten nodig.

Loop-test voor de melder:

Om het lensafdekpatroon van de melder te bepalen, wordt er een

loop-test uitgevoerd. Daarbij loopt u langs het detectiebereik van

de melder. Neem hiervoor het diagram van het detectiebereik (Fig.

2) in acht. Controleer, of de LED geactiveerd wordt om de

volledige afscherming van het bereik te garanderen. Deze test

dient wekelijks te worden uitgevoerd.

Bereiksinstelling voor radar

Over de regelaar op de PCB kan de protectiebereik voor de radar

worden gewijzigd . Let u op, dat u de regelaar op het laagste

niveau instelt om een volledige afscherming van de

protectiebereik te bereiken.

Alarmgeheugensfunctie (Fig. 3)

De melder Pet MW heeft 3 verschillende alarmgeheugen

varianten.Bij installaties stuurt normaal de alarmcentrale de

toestanden van de LED. Als u de geheugensfunctie van het

systeem wilt gebruiken, moet de loop-test- stekker op “OFF” staan.

Volgende geheugensvarianten zijn beschikkbaar:

Variant 1:

- alle melders slaan hun alarmvermeldingen op.

- niet te herkennen wat voor een melder als eerst is worden

geactiveerd

- afstandbediening van de loop-test-functie door de centrale is

niet mogelijk

Verbind alle geheugens-aansluitingen (MEM) in reeks en sluit

deze aan de uitgang “geheugen” van de centrale aan. Laat de

loop-test ingang geopend. Bij het activeren van de centrale moet

de geheugensuitgang van de centrale een spanning van of +12V

(HIGH) of 0V (LOW) hebben.

Overeenkomstig moet de spanning bij het deactiveren van het

systeem nu 0V of 12V zijn. De LED van de melders, die worden

geactiveerd, blijven UIT (Duisterstuurinrichting), tot het systeem

wordt gedeactiveerd. Het activeren van het systeem schakelt

+12V of 0V op de geheugensingang en voert een reset uit.

Variant 2:

- alle melders slaan hun alarmvermeldingen op.

- herkenbaar wat voor een melder als eerst is worden geactiveerd

- afstandbediening van de loop-test-functie door de centrale is

niet mogelijk

Volg de installatie van Variant 1, met uitzondering, dat nu alle

l -test-aansluitingen van de melders met elkaar worden oop

verbonden. Deze aansluitingen mogen niet aan de centrale worden

aangesloten. De LED werkt in dezelfde manier als in Variant 1,

maar bij het deactiveren van het systeem knippert de LED van de

medler, die als eerst een beweging heeft gedetecteerd. De LEDs

van alle andere melders schijnen stabiel.

Variant 3:

- alle melders slaan hun alarmvermeldingen op.

- herkenbaar wat voor een melder als eerst is worden geactiveerd

- afstandbediening van de loop-test-functie door de centrale is

mogelijk

Volg de installatie van Variant 2, met uitzondering, dat nu alle

loop-test-aansluitingen op een centrale uitgang moeten worden

aangesloten. Deze uitgang moet als nodig +12V of 0V ter

beschikking stellen. De LED van de melders werken als al in

Variant 2 beschreven. Maar nou kunt u tijdens het deactiveren van

het systeem de loop-test-aansluitingen met 12V of 0V voorzien

(door toetsenbord commandos). Daardoor sckakeln de melders

iedere tijd

AAN/UIT als iemand wordt gedetecteerd. De reset gebeurt op de

gelijke manier als in Variant 1.

Opmerking: Als de loop-test van Variant 3 wordt gebruikt , wordt

de geheugen niet gewist. Wanneer de loop-test door uitschakelen

van 12V of 0V aan de loop-test-ingang wordt beeindigd, herhaald

de LED van de melder exact de weergave, die ze heeft gehad voor

de loop-test wordt geactiveerd. Let u op dat alleen het opnieuwe

activeren van het alarmsysteem het geheugen weer terugzet. Als

de loop-test-stekker op ON staat, schijnt de LED iedere keer bij

een detectie. De loop-test en MEM mogen in geen geval worden

aangesloten, als u alleen deze functie wilt gebruiken. De twee

aansluitingen kunnen blijven geopend.

Technische gegevens:

Werksspanning : 9-16V DC

(nom.12VDC)

Stroomopname: mA bij 13 12V

Alarmcontac NC, 100mA, 24VDC max. t:

Sabotagecontact: NC, 100mA, 24VDC max.

Detectiebereik: 12m x 12m

Installatiehoogde: 2 m tot 2,7m ,4

Impulsteller: 1,2 (geleiderbrug)

Pyro-element: duaal PIR-element

Radar-element: Doppler module 9,35 GHz

Uitgangsvermogen MW: 13 dBm

Alarmdu min. 2,2 seconden ur:

Huisdier immuniteit: 30kg hond

Bedrijfstemperatuu -r: 10

C tot +55

Opslagtemperatuu -r: 20

C tot +60

Afmetingen (HxBxD 107 x 60 x 48mm ):

Gewicht: g 105

LED weergave: kiesbaar (geleiderbrug)

Toepasselijke normen:

RED 2014/53/EU

EMC 2014/30/EU

RoHS 2011/65/EU

WEEE 2012/19/EU

Betjeningsvejledning PET MW

Fig. 2

Alternative 1/

Variante 1:

Alternative 2/

Variante 2:

Alternative 3/

Variante 3:

Fig. 3

Placering af melderen

Inden melderen monteres, bør du tage højde for de følgende

punkter:

• Vælg det sted, der er bedst egnet til at der herfra kan registreres

en person med bevægelsesmelderen i tilfælde af et indbrud.

• Fastgør melderen i den anbefalede montagehøjde på 2,5 m.

• Montér ikke melderen, så den sidder skjult bag gardiner,

forhæng eller store genstande.

• Undgå at placere melderen umiddelbart i nærheden af

radiatorer, varme- eller kølerør eller ventilatorudgange på

klimaanlæg.

• Placér ikke melderen i nærheden af vinduer, der er udsat for

direkte sollys eller træk.

• Installér melderen vertikalt, i ret vinkel til gulvet.

• Sørg for at husdyr ikke kan komme op på genstande, der

befinder sig højere, fx møbler.

• Installér ikke melderen overfor trappeopgange, som husdyr har

adgang til.

Installationsanvisninger

1. Åbn huset ved at fjerne frontdækslet. Dette gøres nemmest ved

at stikke en flad skruetrækker ind i slidsen på undersiden af

melderen og løfte dækslet forsigtigt ud.

2. Fjern lederpladen: Løsn befæstigelsesskruen på printkortet. Bøj

nu knasten på venstre side af huset forsigtigt ud med en flad

skruetrækker og tag printkortet ud.

Anmærkning: Undgå enhver berøring af det infrarøde element.

3. Åbn de nødvendige montage- og kabelhuller.

4. Stik kablet ind gennem kabelindføringerne (fra ydersiden af

enheden) ind i huset.

5. Fastgør trækaflastningen (kabelbinderne) på ledningen

indvendigt i huset, så kablet ikke længere kan trækkes ud af huset.

6. Forsegl åbningen af kabelindføringerne med silikone for at

beskytte dem mod støv og insekter.

7. Montér bagsiden af huset på væggen i en højde af 2 m til ,4

2,7 m.

8. Forbind trådene med tilslutningsterminalerne (som vist i Fig.

1).

9. Stik printkortet ind i huset igen og skru det fast på bundhuset.

10. Luk huset og husk at fastgøre husets dæksel med skruerne.

Drift og justering

Indstilling af impulstælleren: Impulstælleren regulerer antallet af

impulser, der skal registreres, inden melderen åbner alarmrelæet.

Indstillingen af impulstælleren kan ændres ved at ændre den

pågældende jumperstilling. Når jumperen er sat over begge PIN’s

(fabriksindstilling), er impulsvalget 2, når den kun sidder på en

PIN, skal melderen have 1 impulser, inden den udløser alarmen.

Indstilling af LED-displayet:

Sæt LED-jumperen i for at aktivere LED-displayet og fjern den for

at deaktivere displayet. Når jumperen står på ON, viser LED'ens

farve følgende tilstande:

- gul: PIR aktiv

- grøn: mikrobølge aktiv

- rød: alarm

Opvarmningstid:

Efter forsyningen med en jævnspænding på 9- V DC har 16

melderen brug for en opvarmningstid på ca. 3 min.

Gåtest for melderen:

For at bestemme hvilket mønster melderens linse afdækker skal

der gennemføres en gåtest. Dette gøres ved at gå langs med

melderens registreringsområde. Vær i denne forbindelse

opmærksom på diagrammet for registreringsområdet (Fig. 2).

Hold øje med LED’en, så der sikres en komplet afdækning. Denne

test bør gentages en gang om ugen.

Områdeindstilling for mikrobølgeelementet (MW)

Afdækningsområdet for mikrobølgeelementet kan ændres vha.

potentiometeret på printpladen. Vær opmærksom på, at

potentiometeret er indstillet på laveste trin, så det sikres, at det

beskyttede område afdækkes komplet.

Beskrivelse af alarmhukommelsesfunktionen (Fig. 3)

Melderen Pet MW råder over 3 forskellige varianter af alarm-

hukommelse.

Ved en installation vil alarmcentralen sædvanligvis styre LED’ens

status. For at kunne udnytte anlæggets hukommelsesfunktion skal

GÅ-TEST-stikket stå på OFF!

Der står følgende hukommelsesvarianter til rådighed:

Variant 1:

- alle meldere gemmer deres alarmmeldinger

- det kan ikke ses, hvilken melder der udløste alarmen først

- fjernbetjening af GÅ-TEST-funktionen fra centralen er ikke mulig

Alle hukommelses-tilslutninger (MEM) skal serieforbindes og

forbindes med centralens udgang ”hukommelse”. -TEST-GÅ

indgangen holdes åben. Når centralen aktiveres skal der være

+12 V (HIGH) eller 0 V (LOW) på

hukommelsesudgangen på centralen, og tilsvarende 0 V eller 12 V

i deaktiveret tilstand. LED’erne på de meldere, der har udløst

alarm, skal blive på FRA (slukning), indtil alarmsystemet

deaktiveres. Aktivering af systemet bevirker +12 V eller 0 V på

melderens hukommelsesindgang og nulstiller den.

Variant 2:

- alle meldere gemmer deres alarmmeldinger

- det kan ses, hvilken melder der udløste alarmen først

- fjernbetjening af GÅ-TEST-funktionen fra centralen er ikke mulig

Gå frem på samme måde som beskrevet for variant 1, dog med

den forskel at alle GÅ-TEST-tilslutninger på melderne nu skal

forbindes med hinanden. Disse tilslutninger forbindes dog ikke

med centralen. LED’en arbejder på samme måde som i variant 1,

dog med den forskel, at ved deaktivering af systemet blinker

LED’en på den melder, der først detekterede en bevægelse. På alle

andre meldere lyser LED’erne stabilt.

Variant 3:

- alle meldere gemmer deres alarmmeldinger

- det kan ses, hvilken melder der udløste alarmen først

- fjernbetjening af GÅTEST-funktionen fra centralen er mulig

Gå frem på samme måde som beskrevet for variant 2, dog med

den undtagelse, at alle GÅ-TEST-tilslutninger nu skal tilsluttes til

en central udgang, der giver +12 V eller 0 V efter behov.

Meldernes LED’er arbejder som under variant 2. Dog kan

gangtest-tilslutningerne forsynes med +12 V eller 0 V i den

deaktiverede tilstand (med kommando på tastefeltet), sådan at

melder-LED’en hver gang kobler TIL/FRA, når en person viser sig

og registreres. Nulstillingen gennemføres som beskrevet ovenfor

for variant 1.

Anmærkning: Når der gennemføres en GÅ-TEST iht. variant 3

slettes hukommelsen ikke. Lige så snart du afslutter GÅ-TESTEN

ved at koble +12 V eller 0 V på GÅ-TEST-indgangen fra, gentager

melderens LED eksakte den visning, som den havde inden GÅ-

TESTEN blev startet. Vær opmærksom på, at melderens

hukommelse kun nulstilles ved igen at koble alarmsystemet aktivt.

Når du indstiller melderens GÅ-TEST-stik på ON, lyser melderens

LED hver gang, når melderen udløser. Hvis du kun ønsker at

anvende melderen på denne måde, så skal du under ingen

omstændigheder tilslutte tilslutningen GÅ-TEST og MEM. Lad

simpelthen disse tilslutninger være åbne.

Tekniske data:

Driftsspænding: 9- V DC (nom.12VDC) 16

Strømforbrug: mA ved 12V 13

Alarmkontakt: NC, 100mA, 24VDC maks.

Sabotagekontakt: NC, 100mA, 24VDC maks.

Registreringsområde: 12m x 12m

Installationshøjde: 2,4m bis 2,7m

Impulstæller: 1,2 (jumper)

Pyroelement: dualt PIR-element

Mikrobølgeelement: Dopplermodul 9, GHz 35

Udgangseffekt MW: 13 dBm

Alarmvarighed: min. 2,2 sekunder

Husdyrimmunitet: Indtil 30kg

Driftstemperatur: -10

C til +55

Opbevaringstemperatur: -20

C til +60

Mål (HxBxD): 107 x 60 x 48mm

Vægt: 105g

LED display: valgfri (jumper)

Gældende standarder:

RED 2014/53/EU

EMC 2014/30/EU

RoHS 2011/65/EU

WEEE 2012/19/EU

BW8080

5INPLBW8080_B

Fig. 1

A: Bornes de raccordement Terminale di connessione /

B Contact autoprotection Contatto antisabotaggio : /

C: Composent PIR dual/ sensore PIR duale

D: DEL/LED

E: Doppler-Module modulo doppler /

F: Pont enfichable de la DEL/ ponticello LED

G: Ponticello contatore Pont enfichable du compteur d’impulsion/

di impulsi

H: Pont enfichable de mémoire/ ponticello memoria

I: Potentiomètre micro-ondes Potenziometro / MW

K: Pont enfichable du test de fonctionnement/ ponticello per walk-

test

Borne de raccordement Terminale di connessione /

1 Mémoire Memoria /

2 Test de fonctionnement/ walk test

3&4 Autoprotection/ Manomissione

5 libre/ Libero

6&7 Alarme/ Allarme

8&9 T Ingresso tensione (GND, ension d’alimentation/

12V)

Instructions PET MW d’installation

Positionnement du détecteur

Préalablement au montage:

•choisir un site permettant au détecteur de mouvement la

meilleure détection possible d’une personne, en cas d’effraction

•Fixer le détecteur à la hauteur de montage conseillée à savoir

2,5 m

•Installer le détecteur verticalement au sol

• Le détecteur ne doit pas être installé devant des escaliers dont

les animaux ont accès. Malgré les mots «animaux de compagnie à

l'abri de xx kg est possible que les animaux ayant un poids

inférieur peut déclencher une alarme. Le risque de déclenchement

intempestif est particulièrement élevé lorsque l'animal à proximité

du détecteur peut se déplacer, sauter ou voler.

•Les animaux ne doivent pas arriver à la hauteur du détecteur

(même sur des meubles).

•Ne pas masquer le détecteur par des rideaux ou des objets

encombrants

•Eviter la proximité de radiateurs, de tuyaux de chauffage ou de

refroidissement système de , voir les sorties d’aération du

climatisation

•Ne pas placer le détecteur à des endroits proches des fenêtres ni

directement exposés au courant d’air

Instruction s d’installation

1-Ouvrir le boîtier en enlevant le couvercle avant. Pour cela mettez

un tournevis plat dans l’échancrure du pied du détecteur, et

soulevez le couvercle doucement.

2-Retirer la carte de circuits imprimés : desserrer la vis de fixation

et appuyer avec un tournevis plat sur le support de la carte

(Coté gauche du boîtier) et retirer cette dernière doucement.

3-Ouvrir les perforations nécessaires au montage et au câblage

4-Introduire les câbles dans le boîtier en les faisant passer par les

entrées de câbles (à l’extérieur de l’unité)

5-serrer l’attache câble de telle façon que les câbles à l’intérieur

du boîtier soient bien fixer.

6- pour la protection contre la poussière et les insectes, Colmater

l’ouverture des entrées de câbles à l’aide de silicone

7-Fixer la face arrière du boîtier au mur, à une hauteur de montage

de 2 m ,4 m jusqu’à 2,7

8-Brancher les files aux bornes de raccordement (figure.2)

9-Remettre la carte dans le boîtier et serrer la vis de fixation

10-Refermer le boîtier sans oublier de fixer le couvercle de ce

dernier à l’aide de la vis.

Mise en service et orientation

•Réglage du compteur d’impulsion :

s qui le compteur d’impulsion règle le nombre d’impulsion

doivent être reconnues avant le déclanchement de l’alarme. Ce

réglage dépend de la position du cavalier : 1impulsion, si le

cavalier est sur bro . Si le cavalier est sur les deux une che

broches, le détecteur aurait besoin de deux impulsions avant de

déclancher l’alarme. Réglage d’usine 2 impulsions.

•Réglage de la DEL d’indication :

Mettre le cavalier pour activer la DEL d’indication et l’enlever pour

la désactiver.

Si le cavalier est sur « » la DEL a ces états : ON

-jaune Alarme du canal gauche

-vert Alarme du canal droit

-rouge alarme

•Temps de stabilisation:

Après l’alimentation d’une tension de 9-16VDC, le détecteur à

besoin de 3min pour s’adapter

•Test de fonctionnement :

Un test de fonctionnement est performé afin de déterminer si le

détecteur est en fonctionnement total. Pour faire ainsi passez à

travers la zone de

couverture du détecteur (référez vous la figure 2).Contrôler la DEL

pour assurer une couverture complète Ce test doit être fait

chaque semaine.

•Réglage de la zone des éléments micro-ondes :

Par le biais du potentiomètre sur la carte de circuits imprimés,

vous pouvez changer la zone de détection des micro-ondes.

Prendre en considération s.v.p que le potentiomètre doit être réglé

sur le niveau le plus bas pour assurer une détection complète de

la zone

Description de la mémoire d’alarme (Figure 3)

Le détecteur PET MW dispose de 3 possibilités

d’enregistrement d’alarme.

Normalement dans toutes les installations VDS, les centrales

contrôlent l’état de la DEL. Pour utiliser l’option de mémoire, le

connecteur du test de fonctionnement doit être sur « OFF »

Les options suivantes sont disponibles :

Alternative 1 :

- tous les détecteurs mémorisent leur annonce d’alarme

-le dé tecteur qui a déclanché l’alarme n’est pas reconnu

-une commande à distance du test de fonctionnement par la

centrale n’est pas possible

Tous les raccordements (MEM) doivent être en série et relier avec

la sortie « memory du test de » de la centrale. L’entrée

fonctionnement

reste ouverte.

- memory » de la Durant l’activation de la centrale, la sortie «

centrale doit avoir +12V (High) ou 0V (Low). Et dans l’état passif

0V ou 12V

-La DEL du détecteur qui a déclanché l’alarme reste sur OFF

(Dark-contr ol) jusqu’à ce que le système d’alarme sera désactivé.

-L’armement du système produit une tension de +12V ou 0V sur

l’entrée de la mémoire du détecteur et le réinitialise.

Alternative 2 :

- tous les détecteurs mémorisent leur annonce d’alarme

- le détecteur qui a déclanché l’alarme est reconnu

-une commande à distance du test de fonctionnement par la

centrale n’est pas possible

-les mêmes réglages de l’option1 à l’exception de : les

raccordements du test de fonctionnement seront reliés entre eux.

Ces raccordements ne seront pas relier à la centrale. La Del

fonctionne de la même façon que dans l’option 1 à l’exception de

: la DEL du détecteur quia déclanché l’alarme en premier clignote,

et les DELs des autres détecteurs sont allumées.

Alternative 3 :

- tous les détecteurs mémorisent leur message d’alarme

- le détecteur qui a déclanché l’alarme est reconnu

-une commande à distance du test de fonctionnement par la

centrale est possible

-les mêmes réglages de l’option 2 à l’exception de : tous les

raccordements du test de fonctionnement doivent être branchés à

une sortie de la centrale qui produit en cas de besoin +12V ou

0V.

-les DELs des détecteurs fonctionnent de la même façon que dans

l’option 2. Lors du désarmement vous pouvez alimenter les

connecteurs du test de fonctionnement avec une tension de +12V

ou 0V (Commande par clavier) de tell façon que les DEL changent

chaque fois ON/OFF en cas de détection. La réinitialisation est

faite comme dans l’option 1.

Remarque : Durant la réalisation du test de fonctionnement selon

l’option3, la mémoire ne sera pas effacer. Dès qu’on termine le

test de fonctionnement en décrochant la tension +12Vou0V, la

DEL du détecteur répètent la même annonce qu’elle avait avant le

test de fonctionnement.

Prendre en considération que seul le réarmement du système

d’alarme réinitialisent la mémoire du détecteur.

Quand vous réglez le connecteur du test de fonctionnement sur

ON, la DEL est allumée chaque foie que le détecteur déclanche

une alarme. Si vous voulez utiliser le détecteur seulement de cette

façon, alors ne branchez jamais les raccordements du test de

fonctionnement et de mémoire. Ne les laissez jamais les

raccordements tout simplement ouvert.

Fiche technique :

Tension : 9-16V DC (nor.12VDC) d’alimentation

Consommation du courant mA / 12V 13

Relais d’alarme NC, 100mA, 24VDC max

Relais d’autoprotection NC, 100mA, 24VDC max

Zone de couverture 12m x 12m

Hauteur de montage 2 ,4m jusqu’à 2,7m

Compteur d’impulsion 1,2 (cavalier)

Composent R Composent PIR dual PI

Elément micro-ondes Doppler module 9,35GHZ

Puissance de sortie : 13 dBm MW

Durée d’alarme minimum 2,2 seconde

Immunité : un chien) jusqu’à 30Kg (par exp

Temp. de fonctionnement - +55°C 10° jusqu’à

Temp. de stockage - 20° jusqu’à +60°C

Dimension 107 x 60 x 48mm

Poids 105g

DEL D’indication sélectionnable (cavalier)

Normes applicables

RED 2014/53/EU

CEM 2014/30/UE

RoHS 2011/65/UE

WEEE 2012/19/UE

Istruzioni per l’uso PET MW

Fig. 2

Alternative 1/

Variante 1:

Alternative 2/

Variante 2:

Alternative 3/

Variante 3:

Fig. 3

Posizionamento del rilevatore

Prima del montaggio del rilevatore, osservare i seguenti punti:

•Scegliere un’ubicazione che, in caso di effrazione, consenta al

rilevatore di movimento di rilevare al meglio una presenza.

•Fissare il rilevatore all’altezza raccomandata di 2,5m.

•Non coprire il rilevatore con tende o oggetti ingombranti.

•Evitare l'immediata prossimità di radiatori, tubi dell'impianto di

riscaldamento o di raffreddamento oppure uscite dell’aria degli

impianti di climatizzazione.

•Non collocare il rilevatore in prossimità di finestre esposte alla

luce diretta del sole o a correnti d’aria.

•Installare il rilevatore in posizione verticale, perpendicolarmente

al pavimento.

•Assicurarsi che animali domestici non possano salire su oggetti,

ad es. su mobili, posti più in alto.

•Non installare il rilevatore di fronte a scale accessibili agli

animali domestici.

Istruzioni per il montaggio

1. Aprire la scatola rimuovendo il coperchio frontale. A questo

scopo appoggiare un giravite piatto nella fessura sul lato inferiore

del rilevatore e, facendo leva, sollevare il coperchio con cautela.

2. Rimozione della scheda per circuito stampato: Svitare la vite di

fissaggio presente sulla scheda. Con l’ausilio di un giravite piatto,

piegare cautamente il dente di supporto sul lato sinistro della

scatola verso l’esterno ed estrarre la scheda.

Nota: Evitare qualunque tipo di contatto con il sensore ad IR.

3. Aprire i fori di montaggio e di cablaggio necessari.

4. Introdurre il cavo nella scatola attraverso le apposite aperture

(dal lato esterno dell’unità).

5. Fissare il bloccacavo (fascetta serracavo) al conduttore

all’interno della scatola, in modo tale da impedire la successiva

estrazione del cavo dalla scatola.

6. Sigillare l’apertura per il passaggio cavi con del silicone per

proteggerla da polvere e insetti.

7. Fissare la parte posteriore della scatola alla parete ad un’altezza

tra 2,4 m e 2,7 m.

8. Collegare i fili ai morsetti (come illustrato nella fig.1).

9. Reinserire la scheda nella scatola e fissarla con viti alla base

della stessa.

10. Chiudere la scatola e non dimenticare di fissare il coperchio

della scatola con l’apposita vite.

Esercizio e allineamento

Impostazione del contatore di impulsi: Il contatore d’impulsi

regola il numero di impulsi che deve essere riconosciuto prima

che il rilevatore apra il relè d’allarme. L’impostazione del

contatore d’impulsi può essere regolata attraverso la rispettiva

posizione del jumper. Se il jumper è inserito su entrambi i pin

(impostazione di default) la selezione per l’impulso è 2, se si trova

su un unico pin, il rilevatore necessita di impulsi per scattare. un

Impostazione dell’indicatore LED:

Inserire il ponticello LED per attivare l’indicatore a LED e

rimuoverlo per disattivare l’indicatore. Quando il ponticello è

impostato su ON, il colore del LED indica gli stati seguenti:

- giallo: PIR attivo

- verde: microonda attiva

- rosso: allarme

Tempo di accensione:

Una volta alimentato con tensione continua di 9-16V DC, il

rilevatore impiega ca. 3 minuti per riscaldarsi.

Walk test per il rilevatore:

Al fine di determinare il modello di copertura della lente viene

eseguito un walk test, che consiste nello spostarsi lungo il raggio

d’azione del rilevatore. Osservare, a questo scopo, il diagramma

relativo al raggio d’azione (fig. 2). Osservare i LED per garantire

una copertura completa. Questo test dovrebbe essere eseguito a

scadenza settimanale.

Impostazione della portata del sensore a microonde (MW)

La portata del MW può essere modificata sulla scheda tramite il

potenziometro. Si prega di osservare che il potenziometro è

impostato sul livello più basso per garantire la copertura totale

della zona da proteggere.

Descrizione della funzione memoria allarme (fig. 3)

Il rilevatore Pet MW è dotato di 3 varianti di memoria allarme.

Nell’impianto a norma è la centralina d’allarme che normalmente

controlla lo stato dei LED. Per consentire l’uso della funzione

memoria TEST deve stare su dell’impianto, il connettore WALK –

OFF!

Sono disponibili le seguenti varianti di memoria:

Variante 1:

- tutti i rilevatori memorizzano le loro segnalazioni d’allarme

- non è individuabile quale rilevatore è scattato per primo

- il controllo a distanza della funzione WALK TEST partire dalla –

centralina non è possibile

Tutti i collegamenti della memoria (MEM) devono essere collegati

in serie ed essere connessi all’uscita „memoria“ della centralina.

L’ingresso del WALK –TEST rimane aperto. Durante l’inserimento

della centralina, la tensione presente sull’uscita della memoria

della centralina dovrebbe essere o +12V (HIGH) o 0V (LOW),

corrispondenti a 0V o 12V in caso

di disinserimento. I LED dei rilevatori scattati rimangono su OFF

(oscuramento), finché il sistema d’allarme non viene disinserito.

L’inserimento del sistema crea una tensione di +12V o 0V

sull’ingresso memoria del rilevatore e lo resetta.

Variante 2:

- tutti i rilevatori memorizzano le loro segnalazioni d’allarme

- è individuabile quale rilevatore è scattato per primo

- il controllo a distanza della funzione WALK TEST a partire dalla –

centralina non è possibile

Procedere come per l’installazione in base alla , con Variante 1

l’eccezione che questa volta tutti i collegamenti del WALK -TEST

dei rilevatori vengono collegati tra di loro. Tuttavia detti

collegamenti non vengono collegati alla centralina. Il LED funziona

come nella Variante 1, tranne per il fatto che durante il

disinserimento del sistema lampeggia solo il LED del rilevatore

che per primo p3-ha rilevato il movimento. In tutti gli altri rilevatori i

LED sono fissi.

Variante 3:

- llarme tutti i rilevatori memorizzano le loro segnalazioni d’a

- è individuabile quale rilevatore è scattato per primo

- il controllo a distanza della funzione WALK TEST a partire dalla –

centralina è possibile Procedere come per l’installazione in base

alla Variante 2, con l’eccezione che questa volta tutti i

collegamenti del WALK -TEST devono essere collegati ad

un’uscita centralizzata che, all’occorrenza, fornisce una tensione

di +12V o 0V. Il LED dei rilevatori funziona come nella Variante 2.

Tuttavia, durante il disinserimento possono alimentare i

collegamenti di funzionamento con una tensione di +12V o 0V

(mediante comandi da tastiera), di modo che i LED dei rilevatori

commutano ogni volta in posizione ON/OFF quando compare o

viene rilevata una presenza.

Il ripristino si effettua come descritto per la Variante 1.

Nota: -TEST in base alla Variante Durante l’esecuzione di un WALK

3, la memoria non viene cancellata. Non appena viene terminato il

WALK-TEST attraverso il disinserimento della tensione di +12V o

0V sull -TEST, il LED del rilevatore riproduce ’ingresso WALK

esattamente l’indicazione che riportava prima dell’avvio del test.

Si fa presente che solo il reinserimento del sistema d’allarme

consente di resettare la memoria del rilevatore. Commutando il

connettore WALK TEST del rilevatore su ON, il LED del rilevatore –

lampeggia ogni volta che questo scatta. Se si desidera utilizzare il

rilevatore unicamente in questo modo, non effettuare il

collegamento di WALK -TEST e MEM. Lasciare questi

collegamenti semplicemente aperti.

Dati tecnici:

Tensione di servizio: 9-16V DC (nom.12VDC)

Assorbimento: mA a 12V 13

Contatto allarme: NC, 100mA, 24VDC max.

Contatto antisabotaggio NC, 100mA, 24VDC max.

Zona di copertura: 12m x 12m

Altezza di fissaggio: da 2,4m a 2,7m

Contatore d’impulsi: 1,2 (ponticello)

Sensore piro: sensore PIR duale

Sensore microonde: modulo doppler 9,35 GHZ

Potenza di uscita MW: 13 dBm

Durata allarme: min 2,2 s

Insensibilità agli animali domestici: fino a 30kg

Temperatura di esercizio: da -10

C +a 55

Temperatura di stoccaggio: da -20

C a +60

Dimensioni (AxLxP): 107 x 60 x 48mm

Peso: 105g

Indicatore LED: selezionabile (ponticello)

Standard applicabili

RED 2014/53/EU

EMC 2014/30/UE

RoHS 2011/65/UE

WEEE 2012/19/UE

Produktspezifikationen

Marke:	Abus
Kategorie:	Alarmanlage
Modell:	BW8080
Gewicht:	140 g
Produktfarbe:	Weiß
Übertragungstechnik:	Kabelgebunden
Befestigungstyp:	Wand
Betriebstemperatur:	-10 - 55 °C
Energieverbrauch:	13 mA
Verpackungsabmessungen (BxTxH):	50 x 65 x 110 mm
Maximale Reichweite:	12 m
