Sicherheitsanweisungen und allgemeine Informationen

BEWAHREN SIE DIESE ANWEISUNGEN AUF –

Dieses Handbuch enthält wichtige Anweisungen, die bei der Installation und Wartung der USV und der

Batterien befolgt werden müssen.

Überprüfen Sie den Verpackungsinhalt bei Erhalt. Informieren Sie im Schadensfall Ihren Händler und

die Speditionsrma.

 Diese USV ist ausschließlich zur Verwendung in Innenräumen vorgesehen.

 Die versorgende Steckdose der USV sollte in der Nähe der USV installiert und leicht zugänglich sein.

 USV muss mit einer geerdeten Steckdose verbunden werden.

Schwefelwasserstoffgas und übermäßiger Rauch

 Batterie muss ersetzt werden, sobald sie das Ende der Lebensdauer erreicht.

 Die Batterien müssen ersetzt werden, wenn das Gerät anzeigt, dass ein Batteriewechsel erforderlich ist.

 Ersetzen Sie Batterien immer nur durch Exemplare der gleichen Art und Anzahl, wie sie ursprünglich in der

Anlage installiert waren.

Bei Nichtbeachtung dieser Vorschrift kann es zu kleinen oder mittelschweren

Verletzungen und zu Schäden an der Anlage kommen.

 Die Wartung von Batterien sollte von Personal ausgeführt oder überwacht werden, das Kenntnisse .

über Batterien und die erforderlichen Vorsichtsmaßnahmen hat

 Beim Auswechseln des Akkus muss die USV abgeschaltet und der Netzstecker vom Gerät abgezogen sein.

 ACHTUNG Batterien niemals verbrennen. Die Batterien könnten explodieren.

 ACHTUNG Explosionsgefahr, falls die Batterie durch einen falschen Typ ersetzt wird. Entsorgen

Sie verwendete Batterien entsprechend den Anweisungen.

 Batterien niemals öffnen oder zerstören. Das in ihnen enthaltene Elektrolyt ist giftig und schädlich

für Haut und Augen.

 ACHTUNG Bei einer Batterie besteht die Gefahr eines elektrischen Schlages und eines hohen

Kurzschlussstroms.

Halten Sie bei der Arbeit mit Batterien die folgenden Vorsichtsmaßnahmen ein.

a. Entfernen Sie Uhren, Ringe oder andere Metallgegenstände.

b. Verwenden Sie Werkzeuge mit isolierten Griffen.

c. Tragen Sie Gummistiefel und Gummihandschuhe.

d. Legen Sie keine Werkzeuge oder Metallgegenstände auf die Batterien.

e. Bevor Sie Batteriepole anschließen oder abklemmen, trennen Sie zuerst die Verbindung zum

Ladegerät.

f. Ermitteln Sie, ob die Batterie unsachgemäß geerdet ist. Entfernen Sie bei unsachgemäßer Erdung

die Quelle von der Erde. Kontakt mit einem Teil einer geerdeten Batterie kann einen Stromschlag

verursachen. Die Wahrscheinlichkeit eines solchen Stromschlags kann reduziert werden, falls

eine solche Erdung während der Installation und Wartung entfernt wird.

Hochfrequenzwarnung

Dies ist ein USV-Produkt der Kategorie C2. In einem Wohnumfeld kann dieses Produkt zu

Funkstörungen führen. In diesem Fall müssen ggf. weitere Gegenmaßnahmen getroffen werden.

Easy UPS mit Benutzerhandbuch

BV-Serie 500VA, 650VA, 800VA, 1000VA

ACHTUNG

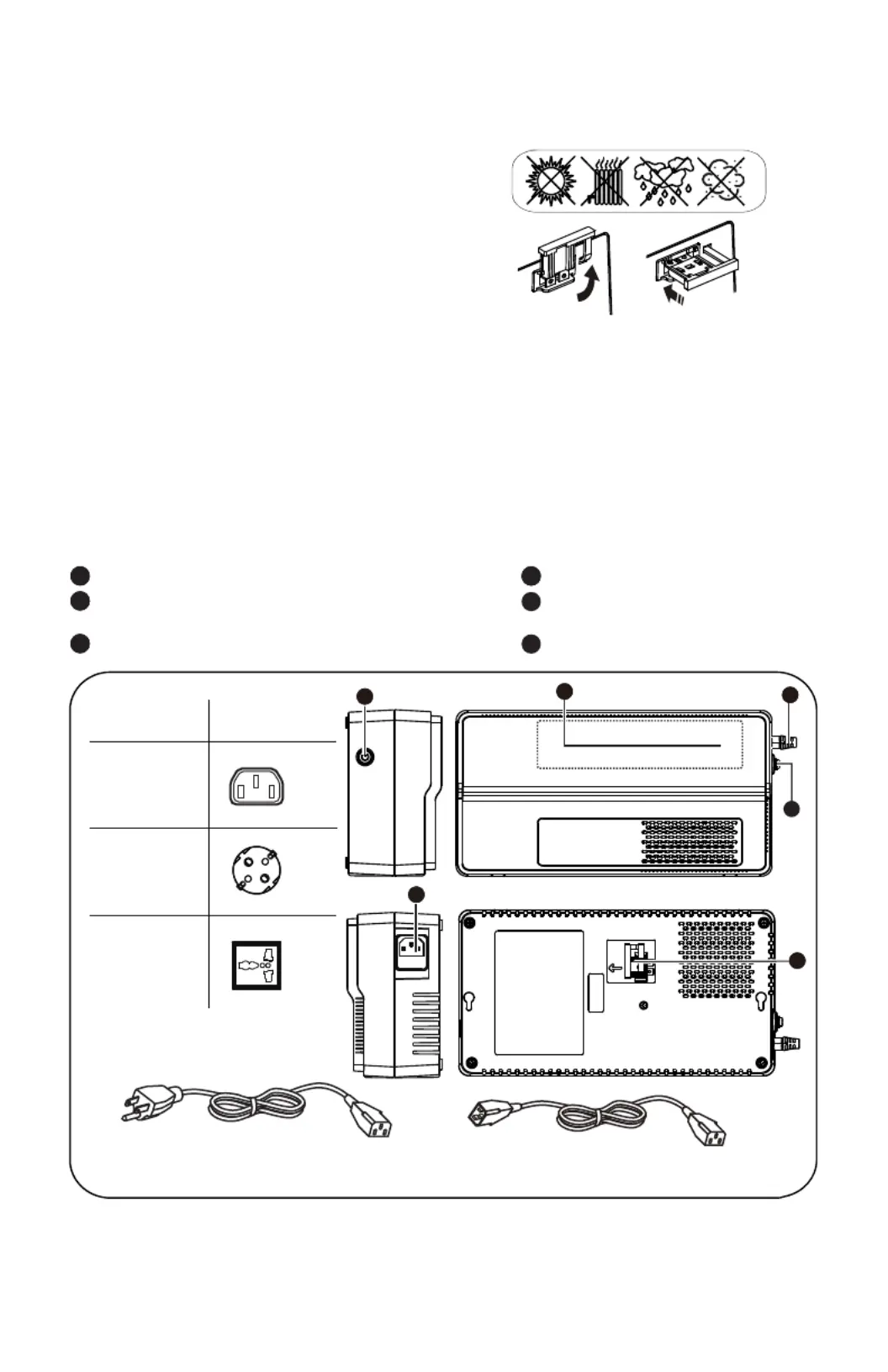

Funktionen

Ein/Aus-Taste mit Anzeige

Batterieanschluss

Stromzuleitungskabel

Notstromversorgungs- und Überspannungsschutzausgänge

Leistungsschutzschalter

Modell

Ausgangstyp

und -anzahl

BV500I

BV650I

BV800I

BV1000I

x 6

BV500I-GR

BV650I-GR

BV800I-GR

BV1000I-GR

x 4

BV500I-MS

BV650I-MS

BV800I-MS

BV1000I-MS

x 4

Aufstellen und einschalten

1. Vermeiden Sie beim Aufstellungsort der Easy UPS:

 Direktes Sonnenlicht

 Übermäßige Hitze

 Übermäßige Feuchtigkeit

 Übermäßiger Staub/Schmutz

Bitte stellen Sie das Gerät für den Betrieb auf dem Boden auf.

2. Schließen Sie die Batterie an, indem Sie den Batteriegriff

nach oben ziehen und dann in das Gerät drücken.

3. Schließen Sie die Geräte und die Stromversorgung an die USV an. Verwenden Sie keine Verlängerungskabel.

4. Schließen Sie das Netzkabel der Easy UPS direkt an eine Steckdose und nicht an eine Steckerleiste

mit Überspannungsschutz oder eine Mehrfachsteckdose an.

5. Mit der Ein/Aus-Taste schalten Sie das Gerät ein.

Die grüne „Betriebsanzeige“ leuchtet und signalisiert, dass die Easy UPS eingeschaltet und zum

Schutz bereit ist.

Die Easy UPS sollte zur Gewährleistung ausreichender Autonomiezeit mindestens 6 Stunden

aufgeladen werden. Die Batterie wird geladen, sobald die USV mit der Netzsteckdose verbunden ist.

NEMA-Kupplungs-Kabel für PC-Verbindung

*nur bei Modell mit Universalausgang

IEC-Kupplungs-Kabel für PC-Verbindung

*nur bei Modell mit IEC-Ausgang

*nur bei Modell mit Schuko-Ausgang

Easy UPS BV-Serie 500VA, 650VA, 800VA, 1000VA

*nur bei Modell mit Schuko-Ausgang

Netzanschluss mit Sicherung

6 bis 8 Stunden

9,25 cm x 16,05 cm x 30,5 cm

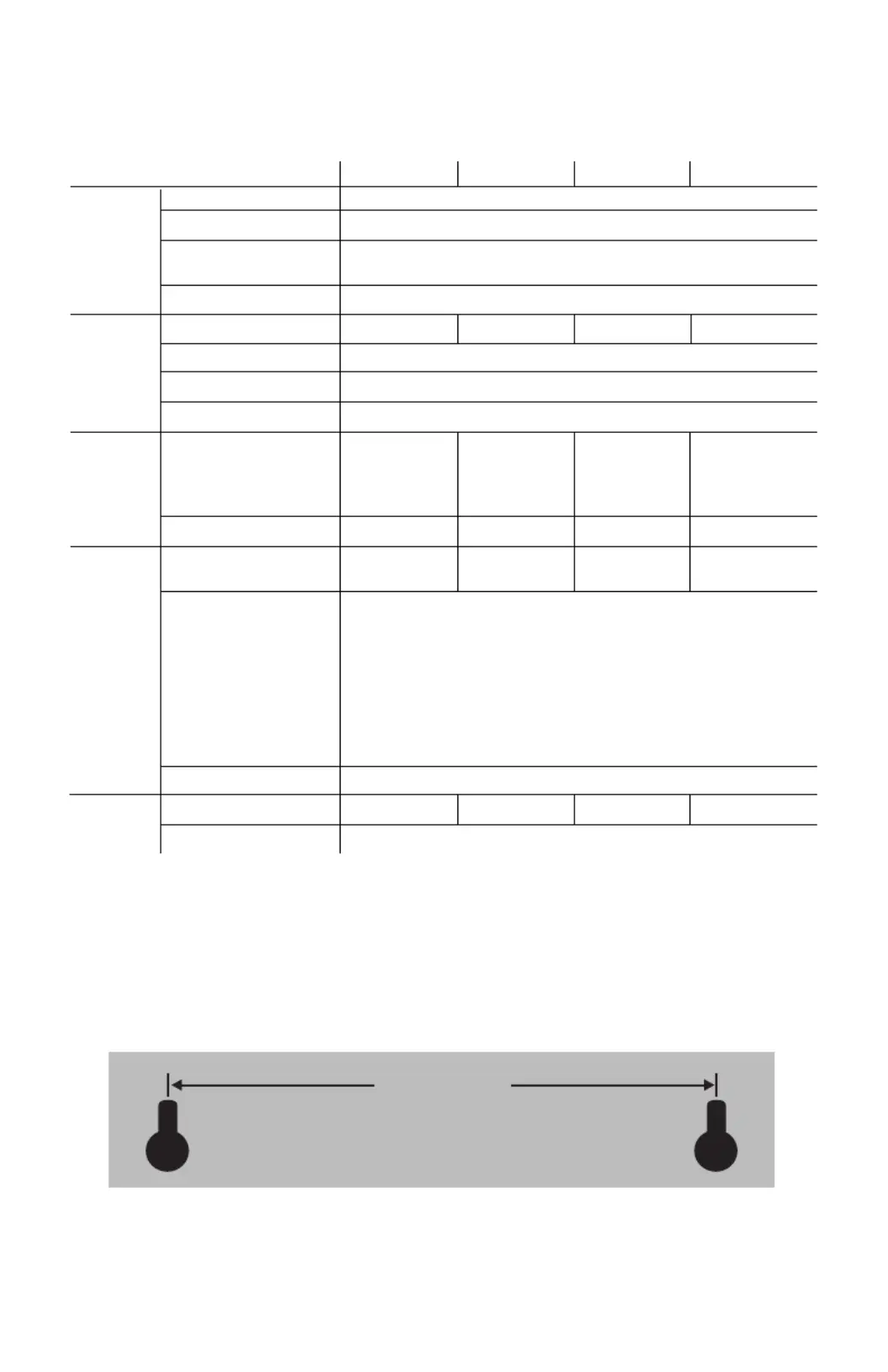

Spezifikationen

Eingang

Ausgang

Schutz

Batterie

Abmessungen

und Gewicht

Spannung

Frequenz

230 V Wechselstrom

50 Hz oder 60 Hz

Übertragung bei

Versorgungsnetz-Überlastung

Transfer bei Überspannung

170 V AC, typisch

280 V AC, typisch

USV-Nennleistung (gesamt)

500VA / 300W

Spannung bei Batteriebetrieb

230VAC 10%±

Frequenz bei Batteriebetrieb

Umschaltzeit

50 Hz / 60 Hz ± 1Hz

6 ms typisch

Normale Ladezeit

Nettogewicht

Abmessungen (H x B x T)

12 V, 7 Ah

Bleisäure

650VA / 375W 800VA / 450W 1000VA / 600W

12 V, 4,5 Ah

Bleisäure

4,5 kg3,9 kg 5,3 kg 5,7 kg

12 V, 7 Ah

Bleisäure

12 V, 9 Ah

Bleisäure

Die Batterielebensdauer beträgt in der Regel drei bis fünf Jahre.

Äußere Einüsse können Auswirkungen auf die Batterielebensdauer

haben.

Durch erhöhte Temperaturen, hohe Feuchtigkeit, zu schwache

Netzversorgung oder häuge Entladungen von kurzer Dauer verkürzt

sich die Batterielebensdauer.

Die Batterie in der Serie Easy UPS kann nicht ausgetauscht werden.

Modell

Schablone zur Wandmontage

282 mm

11,1 Zoll

Einbau an der Wand

 Horizontale Installation, 2 Schrauben mit einem Abstand von 282 mm.

 Die Schraube kann 8 mm aus der Wand hervorstehen.

Wechselstromeingang

Leistungsschutzschalter*

(*nur bei Modell mit

Schuko-Ausgang)

Typ

(wartungsfreie)

Durchschn.

Lebensdauer

5A 5A 7A 7A

Easy UPS BV-Serie 500VA, 650VA, 800VA, 1000VA

5A 5A 10A 10A

Netzanschlusssicherung

BV500I BV650I BV800I BV1000I

Produktspezifikationen

Marke:	APC
Kategorie:	Unterbrechungsfreies Stromversorgungssystem
Modell:	BV1000I-MSX
Breite:	161 mm
Tiefe:	305 mm
Gewicht:	5700 g
Produktfarbe:	Schwarz
Internationale Schutzart (IP-Code):	IP20
Akku-/Batterietechnologie:	Plombierte Bleisäure (VRLA)
Höhe:	93 mm
Betriebstemperatur:	0 - 40 °C
Relative Luftfeuchtigkeit in Betrieb:	0 - 90 %
Warentarifnummer (HS):	85078000
Reaktionszeit:	6 ms
Temperaturbereich bei Lagerung:	-20 - 50 °C
Batterielebensdauer (max.):	5 Jahr(e)
Formfaktor:	Mini Tower
Ausgangsleistung:	600 W
Eingangsfrequenz:	50/60 Hz
Höhe bei Betrieb:	0 - 2032 m
USV-Topologie:	Line-Interaktiv
Eingangs-Betriebsspannung (min):	170 V
Eingangs-Betriebsspannung (max):	280 V
Ausgangskapazität:	1 kVA
Ausgangs-Betriebsspannung (min):	- V
Ausgangs-Betriebsspannung (max):	- V
Wellenform:	Schrittweise
Output Frequenz:	50/60 Hz
Höhe bei Lagerung:	0 - 15240 m
Anstieg der Energiemenge:	156 J
