1. Do not use reel at higher pressures or temperatures than listed on
the back of this bulletin.
2. Remove all spring tension before beginning dissassembly process.
SAFETY
5605 OLP 5650 OLP
Operating Instructions
Series 5005 Spring Driven Hose Reels
Low, Medium and High Pressure Model Numbers:
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: 800-444-4587 / 260-248-2605
Customer Service: 855-634-9109 • reelcraft@reelcraft.com • www.reelcraft.com
Form# 872-297 Rev: 2/2023

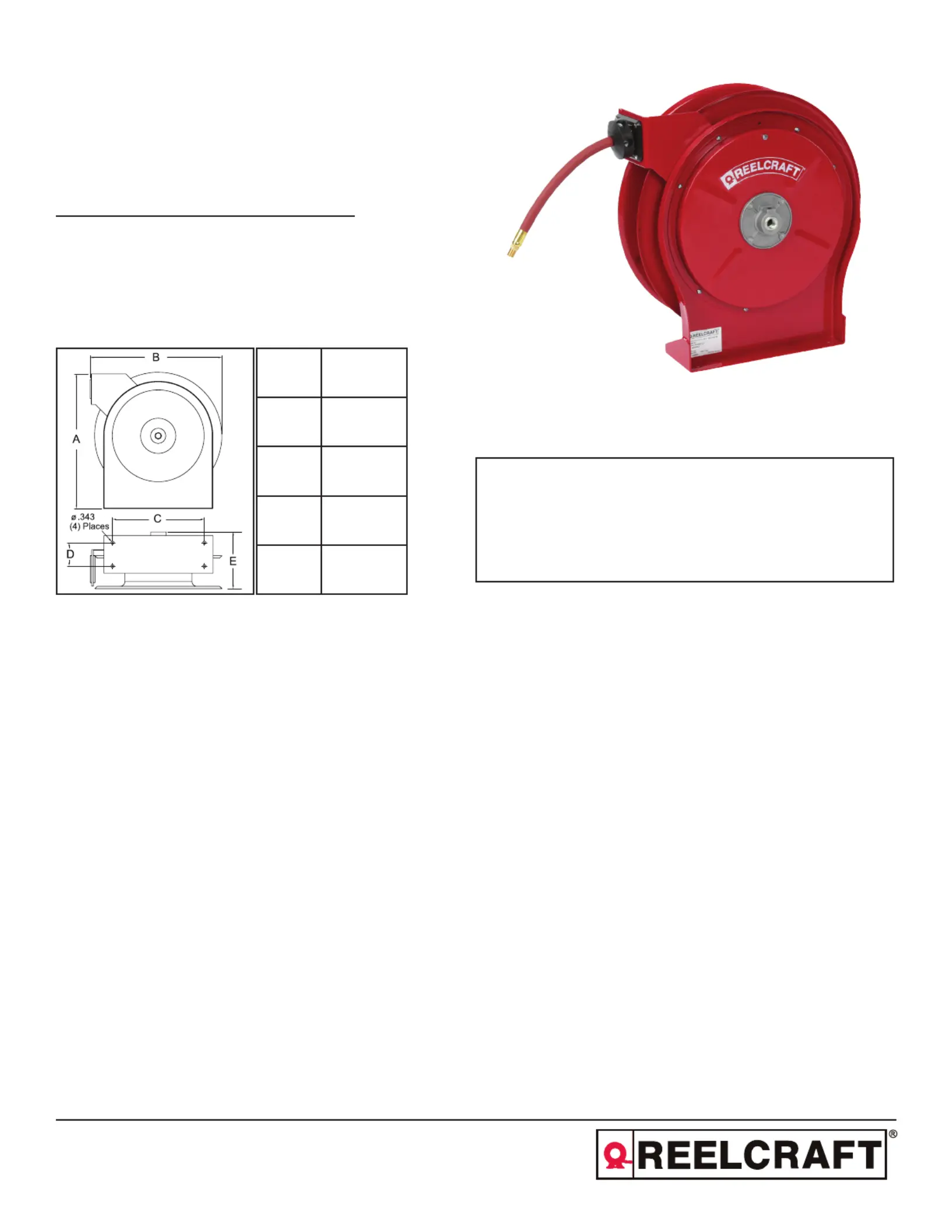

Dimensions
A 17 5/8”
B 16 1/2”
C 9 3/4”
D 2 1/2”
E 5 7/8”
INSTALLATION:
A flexible hose connection must be used between the hose reel inlet and the source of supply to prevent possible
misalignment and binding.
LUBRICATION:
Hose reel spring and bearings are factory lubricated and require no further lubrication.
REPLACING HOSE:
1. Wind spool flange clockwise-facing swivel-until spring is tight.
2. Back off three turns and latch.
3. Insert hose through roller guide.
4. Connect hose fitting to swivel joint and secure hose with clamps.
ADJUSTMENTS:
To adjust spring tension, add or remove wraps of hose from the spool, one wrap at a time until desired tension is
obtained.
REPAIRS:
Extensive repairs should be performed only by an authorized serviceman or factory to avoid damage which may
void your warranty. Remove all spring tension before beginning disassembly process.
MOUNTING:
The hose reel is equipped with a universal mounting bracket so that it can be mounted on the floor, wall or
ceiling; whichever place is convenient. The hose guide arm can be moved to the position desired by removing
the screws fastening the guide bracket to the reel base. Shift the guide arm bracket so the hose comes off the
reel at the desired position and replace the screws. For proper installation in wall mount applications, ensure NOTE:
reel is mounted with inlet on the right as you are facing the reel. Failing to do so could cause latching issues.
Series 5005 Spring Driven Hose Reels
Page 2
www.reelcraft.com
9
8
7
6
5
10
30
12
13
30
14
15
16
17
18
19
20
21
30
22
24
25
27
26
27
28
29
1
2
3
4
Item # # Req.Description
5605 OLP 5650 OLP
8 Assembly 1 None 1-HR1004Bumper Stop
9 Hose Assembly 1 None S601013-50
15 Assembly 1 S600050 S600050Drive Spring
25 1 602555 602555Main Shaft
26 Assembly 1 None NoneSwivel & Ell
27 1 None None90° Elbow
28 1 None None90° Elbow
29 Swivel Assembly 1 S600886 S600886
Hose I.D. and Length 3/8” x 50’None
Reel Inlet Connection 3/8” F.P.T. 3/8” F.P.T.
Max. Operating Pressure 300 P.S.I.500 P.S.I.
Max. Operating Temperature 210 °F 150 °F

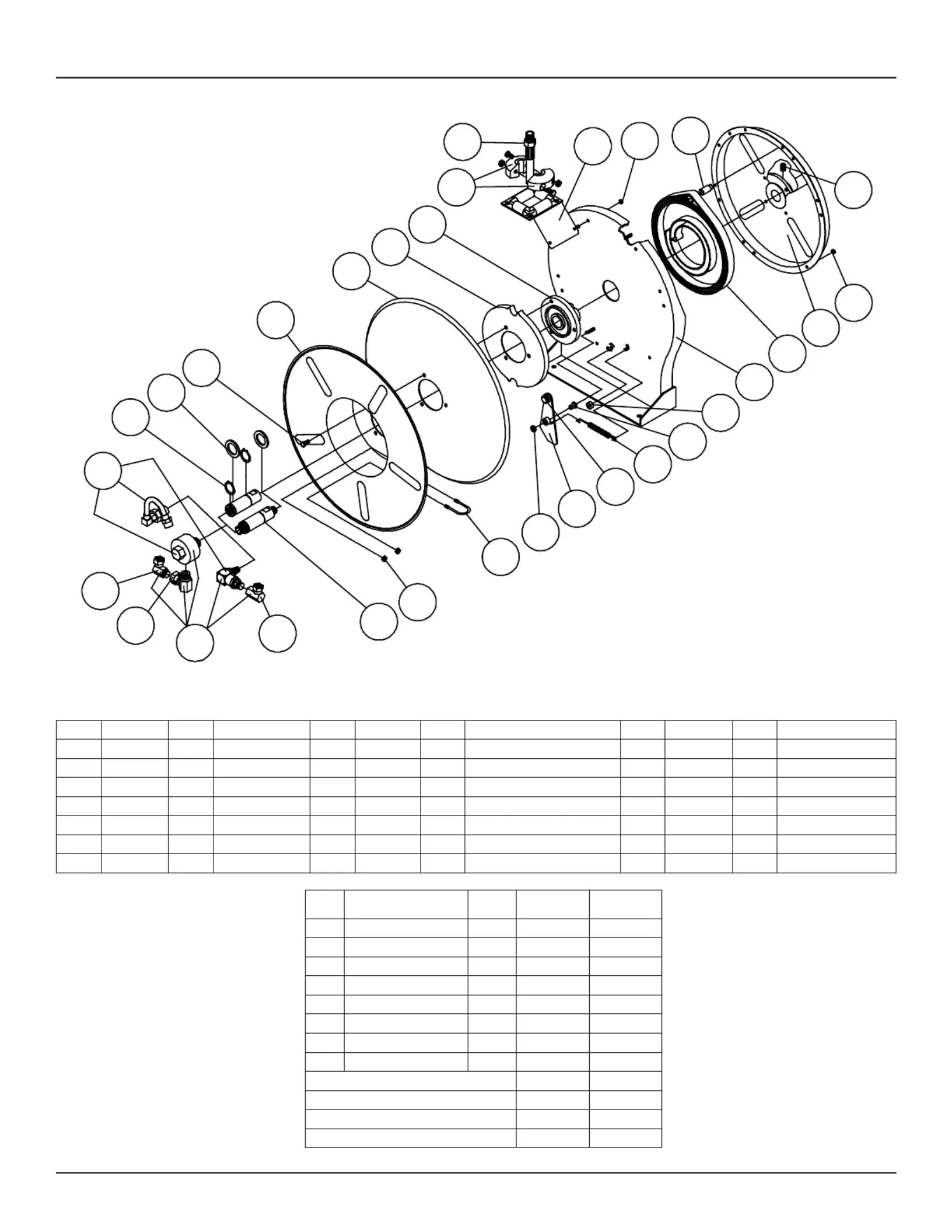

Item # Part # # Req. Description Item # Part # # Req. Description Item # Part # # Req. Description
1 300031 2 1” Snap Ring 10 S500107 1 Guide Arm Assembly 19 S400018 1 Latch Spring
2 300034 2 Spacing Washer 12 S261360 1 Spring Case Stud 20 400020 1 O-ring
3 S295-102 3 Hex Screw 13 300006 1 3/8-16 x 1/2” Set Screw 21 S400109 1 Latch Plate Assembly
4 260149 1 Reel Flange 14 S600094 1 Spring Case & Hub Assembly 22 2-117440 1 U-Bolt Hose Clamp
5 260151 1 Sheave Disk 16 600029 1 Base Assembly 24 261650-1 2 1/4-20 Nylock Nut
6 S500019 1 Latch Cam 17 S400021 1 Latch Bumper 30 S82-15 9 Nyloc Nut 10-32 x 3/8”
7 S260648 1 Spring Arbor 18 S400012 1 Latch Bushing
1. No use carreteles a presiones o temperaturas altas que no se
mencionan en este boletin.
2. Remueva la tension antes de empezar el proceso de desarme.
SEGURIDAD
Instrucciones de Operacion
Series 5005 Carreteles para Mangueras
Bajo, medio y números de modelo de alta presión:
Page 3
INSTALACION:
Una manguera flexible de coneccion tiene que ser usada entre la entrada de la manguera de el carretel y la fuente
de abastecimiento para prevenir un posible desalineamiento y enlazamiento.
LUBRICACION:
El resorte del carretel de la manguera y el cojinete estan empacado con grasa y no requiere futura lubricacion.
REMPLAZO DE LA
MANGUERA:
1. De vueltas a la palanca giratoria hacia la derecha hasta que el resorte este apretado.
2. Devuelva 3 giros y asegure.
3. Inserte la manguera atravez de la guia del rodillo.
4. Conecte y encaje la manguera a la salida hembra de el codo de tuberia.
AJUSTAMIENTO:
Para ajustar la tension del resorte en el carretel, agrege o quite vueltas hasta que la tension deseada es obtenidad.
REPARACION:
Extensivas reparaciones deberan ser realizadas por una persona de servicio autorizada o por la fabrica para evitar
daños que eliminen su garantia. Remueva todos los resortes de tension antes del proceso de desmontaje.
MONTAJE:
El riel de manguera esta equipado con un soporte de montaje universal para que esta pueda ser montada en el
piso, pared o techo; cualquier sitio es conveniente. El brazo guia de la manguera puede ser movido a la posicion
deseada removiendo los tornillos firmemente de la guia de soporte de la base de el carretel. Posicione la guia de
soporte del brazo abra que la manguera quede afuera del carretel a la posicion deseada; y reemplaze los tornillos.
NOTA: Para la instalación apropiada en usos del montaje de la pared, asegúrese que el carrete esté montado con
la entrada a la derecha mientras que usted está haciendo frente al carrete. El no poder hacer tan podía causar el
enganche de ediciones.
Reelcraft Industries, Inc. • 2842 E Business Hwy 30, Columbia City, IN 46725
Ph: 800-444-3134 / 260-248-8188 • Fax: 800-444-4587 / 260-248-2605
Customer Service: 855-634-9109 • reelcraft@reelcraft.com • www.reelcraft.com
Form# 872-297 Rev: 2/2023
Dimensiones
A 17 5/8”
B 16 1/2”
C 9 3/4”
D 2 1/2”
E 5 7/8”
