Hotline Theben:

J +49 7474 692-369

WARNUNG!

Lebensgefahr durch elektrischen Schlag oder

Brand!

•

Montage ausschließlich von Elektrofachkraft

durchführen lassen!

•

Vor Montage/Demontage Netzspannung

freischalten!

•

Ausführliche Bedienungsanleitung im Internet

beachten!

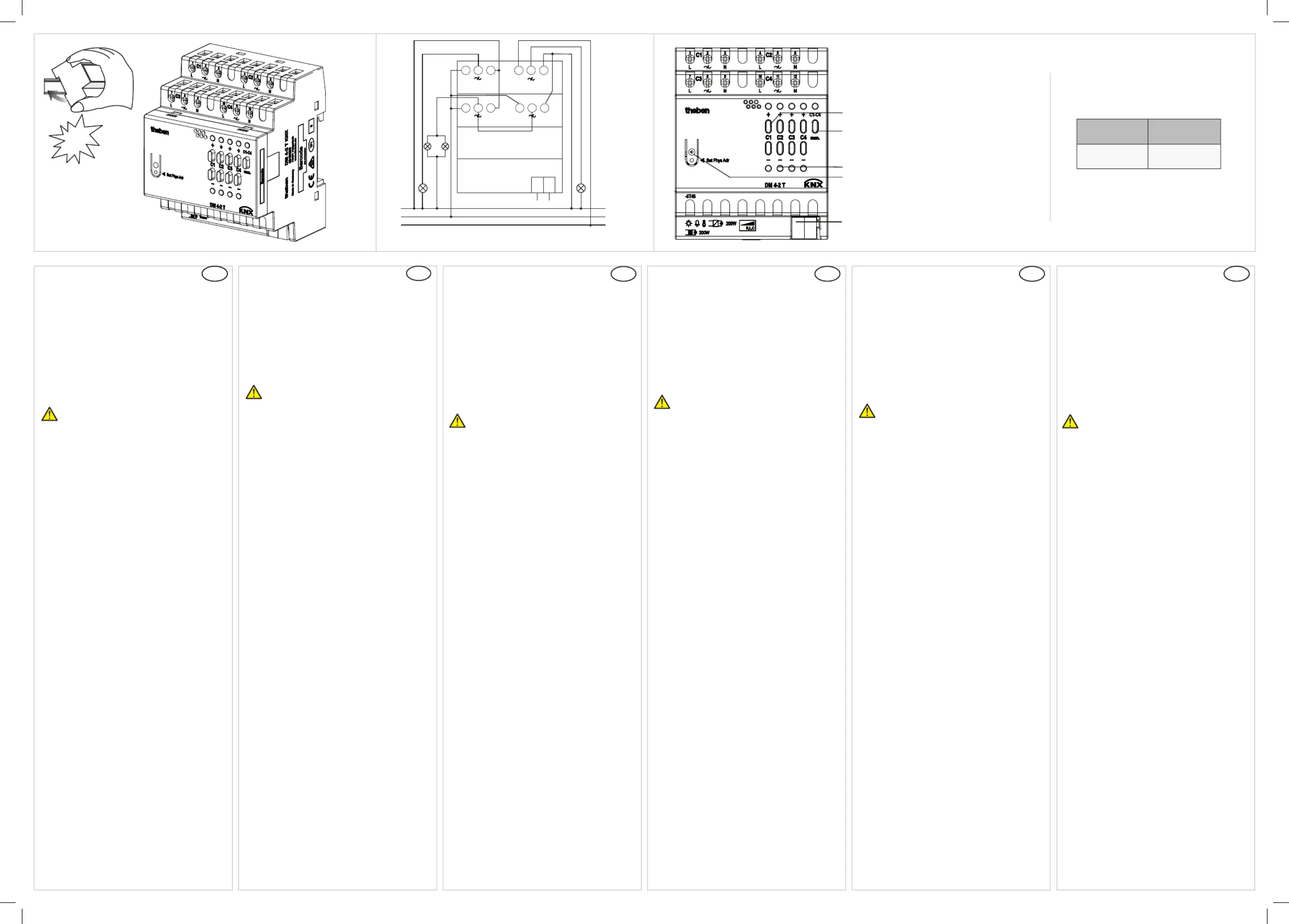

Allgemeine Infos

•

Der 4-fach-Universaldimmaktor DM 4-2 T

KNX entspricht EN 60669-2-1 bei bestim-

mungsgemäßer Montage

•

Mit der ETS (Engineering Tool) können Appli-

kationsprogramme ausgewählt, die spezi-

schen Parameter und Adressen vergeben und

in das Gerät übertragen werden

Technische Daten

Betriebsspannung: 230–240 V AC, +10 % / –15 %

Frequenz: 50/60 Hz

Standby Leistung: < 1 W

Mindestlast: 2 W

Schutzart: IP 20 nach EN 60529

Schutzklasse: II bei bestimmungsgemäßer

Montage

Betriebstemperatur: –5 °C … +45 °C

Busspannung KNX: 21–32 V DC

Stromaufnahme KNX-Bus: < 10 mA

Lastarten: R/L/C

Glüh-/Halogenlampenlast: 200 W

Kompaktleuchtstofampen (Phasenabschnitt):

200 W

LED-Lampen (Phasenabschnitt): 200 W

Elektronische Trafos: 200 W

Induktive Last: 150 VA

Verschmutzungsgrad: 2

Bemessungsstoßspannung: 4 kV

Zulässige Last im Parallelbetrieb:

(Phasenabschnitt)

Glühlampenlast: 1 x 400 W

Energiesparlampen: 1 x 400 W

dimmbare 230 V-LED-Lampen: 1 x 400 W

Lastangaben sind bezogen auf 230 V/50 Hz,

detaillierte Lastangaben sowie Funktionsbe-

schreibungen finden Sie im KNX-Handbuch.

Die ETS-Datenbank finden Sie unter

www.theben.de.

Weitere Informationen

http://qr.theben.de/

p/4940280de

DE

WARNING!

Danger of death through electric shock

or re!

•

Installation should only be carried out by

professional electrician!

•

Disconnect the mains power supply prior to

installation and/or disassembly!

•

Note detailed operating manual on the inter-

net!

General information

•

The 4-way universal dimmer actuator

DM 4-2 T KNX complies with EN 60669-2-1 if

correctly installed

•

The ETS (Engineering Tool) can be used to

select application programmes, assign specic

parameters and addresses and transfer them

to the device

Technical data

Operating voltage: 230–240 V AC, +10 % / –15 %

Frequency: 50/60 Hz

Standby: < 1 W

Minimum load: 2 W

Protection rating: IP 20 in accordance with

EN 60529

Protection class: II subject to correct installation

Operating temperature: –5 °C … +45 °C

Bus voltage KNX: 21–32 V DC

Power input KNX bus: < 10 mA

Load types: R/L/C

Incandescent and halogen lamp load: 200 W

Compact uorescent lamps (trailing edge): 200 W

LED lamps (trailing edge): 200 W

Electronic transformers: 200 W

Inductive load: 150 VA

Pollution degree: 2

Rated impulse voltage: 4 kV

Permissible load in parallel operation:

(Trailing edge)

Incandescent lamp load: 1 x 400 W

Energy-saving lamps: 1 x 400 W

Dimmable 230 V LED lamps: 1 x 400 W

Loads refer to 230 V/50 Hz, detailed loads as

well as function descriptions can be found in

the KNX manual.

The ETS database is available at

www.theben.de.

Further information

http://qr.theben.de/

p/4940280en

EN

AVERTISSEMENT!

Danger de mort, risque d‘électrocution et

d‘incendie!

•

Le montage doit être effectué exclusivement

par un électricien spécialisé

!

•

Désactiver la tension réseau avant le monta-

ge/ le démontage !

•

Respecter la notice d‘utilisation détaillée dis-

ponible sur Internet !

Informations générales

• L‘actionneur de variation universel à 4 canaux

DM 4-2 T KNX est conforme à la norme EN

60669-2-1 en cas de montage conforme

• L‘outil logiciel ETS (Engineering Tool) permet

de sélectionner les programmes d‘application,

d‘attribuer les paramètres et les adresses

spéciques et de les transmettre à l‘appareil

Caractéristiques techniques

Tension de service : 230–240 V AC, +10 % / –15 %

Fréquence : 50/60 Hz

Éco (veille) : < 1 W

Charge minimale : 2 W

Degré de protection : IP 20 selon la norme

EN 60529

Classe de protection : II en cas de montage

conforme

Température de service : –5 °C … +45 °C

Tension de bus KNX : 21–32 V CC

Courant absorbé à partir du bus KNX : < 10 mA

Types de charges : R / L / C

Charge de lampes à incandescence/lampes à

halogène : 200 W

Lampes uorescentes compactes (sortie de

phase) : 200 W

Lampes LED (sortie de phase) : 200 W

Transformateurs électroniques : 200 W

Charge inductive : 150 VA

Degré de pollution : 2

Tension assignée de tenue aux chocs : 4 kV

Charge admissible en mode parallèle :

(sortie de phase)

Charge de lampe à incandescence : 1 x 400 W

Lampes uorescentes compactes : 1 x 400 W

Lampes LED 230 V variables : 1 x 400 W

Les indications de charge sont basées sur 230 V /

50 Hz, les indications de charge détaillées, ainsi

que les descriptions fonctionnelles figurent

dans le manuel KNX.

La base de données ETS est disponible sous

www.theben.de.

Informations supplémentaires

http://qr.theben.de/p/4940280fr

FR

AVVERTIMENTO!

Pericolo di morte per scosse elettriche o incendio!

•

Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

•

Prima del montaggio o dello smontaggio scol-

legare la tensione di rete!

•

Attenersi alle istruzioni per l‘uso dettagliate

disponibili in internet!

Informazioni generali

•

L‘attuatore dimmer universale a 4 canali

DM 4-2 T KNX rispecchia la norma EN 60669-

2-1 con montaggio conforme

• Con l’ETS (Engineering Tool) è possibile sele-

zionare i programmi di applicazione, assegna-

re e trasmettere all‘apparecchio i parametri e

gli indirizzi specici

Dati tecnici

Tensione d‘esercizio: 230–240 V AC,

+10 % / –15 %

Frequenza: 50/60 Hz

Stand by: < 1 W

Carico minimo: 2 W

Tipo di protezione: IP 20 secondo EN 60529

Classe di protezione: II con montaggio conforme

Temperatura d‘esercizio: –5 °C … +45 °C

Tensione bus KNX: 21–32 V DC

Assorbimento di potenza bus KNX: < 10 mA

Tipi di carico: R/L/C

Carico lampade a incandescenza/alogene: 200 W

Lampade uorescenti compatte (controllo fase

di inversione): 200 W

Lampade a LED (controllo fase di inversione):

200 W

Trasformatori elettronici: 200 W

Carico induttivo: 150 VA

Grado di inquinamento: 2

Sovratensione transitoria nominale: 4 kV

Carico ammesso con funzionamento in parallelo:

(controllo fase di inversione)

carico lampada ad incandescenza: 1 x 400 W

lampade a risparmio energetico: 1 x 400 W

lampade a LED da 230 V regolabili: 1 x 400 W

I carichi si riferiscono a 230 V/50 Hz, i carichi

dettagliati e le descrizioni delle funzioni sono

consultabili nel manuale KNX.

La banca dati ETS si trova . www.theben.de

Maggiori informazioni

http://qr.theben.de/p/4940280it

IT

ADVERTENCIA!

¡Peligro de muerte por descarga elétrica o

incendio!

•

¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

•

¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

•

Observar las instrucciones de uso detalladas

en Internet!

Información general

•

El actuador de regulación de luz universal de

4 canales DM 4-2 T KNX se ajusta a la norma

EN 60669-2-1 si el montaje se efectúa con-

forme a lo previsto

• El ETS (Engineering Tool) permite seleccionar

programas de aplicación, asignar parámetros

especícos y direcciones y transmitirlos al

aparato.

Datos técnicos

Tensión de servicio: 230–240 V AC, +10 % / –15 %

Frecuencia: 50/60 Hz

Standby: < 1 W

Carga mín.: 2 W

Grado de protección: IP 20 según EN 60529

Clase de protección: II en caso de montaje

conforme al uso adecuado

Temperatura de funcionamiento :

–5 °C … +45 °C

Tensión del bus KNX: 21–32 V DC

Consumo de corriente del bus KNX: < 10 mA

Tipos de carga: R/L/C

Carga de las lámparas incandescentes/

halógenas: 200 W

Lámparas uorescentes compactas (corte de

fase descendente): 200 W

Lámparas LED (corte de fase descendente): 200 W

Transformadores electrónicos: 200 W

Carga inductiva: 150 VA

Grado de polución: 2

Impulso de sobretensión admisible: 4 kV

Carga permitida en funcionamiento en paralelo:

(corte de fase descendente)

Carga de lámparas incandescentes: 1 x 400 W

Lámparas de bajo consumo: 1 x 400 W

Lámparas LED atenuables de 230 V: 1 x 400 W

Los datos de carga se refieren a 230 V/50 Hz,

podrá encontrar información más detallada

sobre datos de carga y descripciones de

funcionamiento en el manual KNX.

Encontrará la base de datos ETS en

www.theben.de.

Información adicional

http://qr.theben.de/p/4940280es

ES

ATENÇÃO!

Perigo de morte por choque eléctrico ou

incêndio!

•

A montagem deve ser efectuada apenas por

um electricista especializado!

•

Antes da montagem/desmontagem activar a

tensão de rede!

•

Ter em atenção o manual de instruções detal-

hado na Internet!

Informações gerais

•

O actuador universal de regulação de lumino-

sidade de 4 níveis DM 4-2 T KNX corresponde

à EN 60669-2-1 em caso de montagem

correcta

•

Com o ETS (Engineering Tool) é possível

seleccionar os programas de aplicação, atri-

buir os parâmetros e endereços especícos e

transmiti-los ao aparelho

Dados técnicos

Tensão de serviço: 230–240 V AC, +10 % / –15 %

Frequência: 50/60 Hz

Potência em standby: < 1 W

Carga mínima: 2 W

Tipo de protecção: IP 20 conforme a EN 60529

Classe de protecção: II em caso de montagem

correcta

Temperatura operacional: –5 °C … +45 °C

Tensão de barramento KNX: 21–32 V DC; consumo

de corrente do barramento KNX: < 10 mA

Tipos de carga: R/L/C

Carga das lâmpadas incandescentes/de halo-

géneo: 200 W

Lâmpadas uorescentes compactas (secção de

fase): 200 W

Lâmpadas LED (secção de fase): 200 W

Transformadores electrónicos: 200 W

Carga indutiva: 150 VA

Grau de poluição: 2

Tensão transitória de dimensionamento: 4 kV

Carga admissível com funcionamento em paralelo:

(secção de fase)

Carga das lâmpadas incandescentes: 1 x 400 W

Lâmpadas economizadoras de energia: 1 x 400 W

Lâmpadas LED 230 V-LED, reguláveis: 1 x 400 W

As especificações de cargas referem-se a 230

V/50 Hz, podem ser consultadas informações

detalhadas sobre cargas e descrição de funções

no manual KNX.

Pode aceder ao banco de dados ETS em

www.theben.de.

Mais informações

http://qr.theben.de/p/pt4940280

PT

Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | [email protected] | www.theben.de

309934 02 04.06.2020

DM 4-2 T KNX4940280
