Seite 1/4

Hotline Theben:

J +49 7474 692-369

WARNUNG

Lebensgefahr durch elektrischen Schlag oder Brand!

• Montage ausschließlich von Elektrofachkraft

durchführen lassen!

• Vor Montage/Demontage Netzspannung

freischalten!

• Ausführliche Bedienungsanleitung im Internet

beachten!

Allgemeine Infos

• Der 2-fach Universaldimmaktor der MIX2

Serie entspricht EN 60669-2-1 bei bestim-

mungsgemäßer Montage

• Die MIX2-Serie ist eine Serie von Geräten,

bestehend aus Grundmodulen und Erwei-

terungsmodulen. An ein Grundmodul dieser

Serie können bis zu 2 Erweiterungsmodule

MIX oder MIX2 angeschlossen werden

• Universaldimmaktor und Busmodul KNX

können unabhängig voneinander getauscht

werden

• Abnehmbares Busmodul KNX ermöglicht Aus-

tausch der Geräte ohne Neuprogrammierung

• Die manuelle Inbetriebnahme und die

Bedienung der Dimmaktoren ist auch ohne

Busmodul KNX möglich

• Mit der ETS (Engineering Tool) können Appli-

kationsprogramme ausgewählt, die spezi-

schen Parameter und Adressen vergeben und

in das Gerät übertragen werden

Technische Daten

Betriebsspannung: 230 V AC, +10 % / –15 %

Frequenz: 50 Hz

Standby Leistung:

DMG 2 T: 0,9 W

DME 2 T: 0,6 W

Das Schalten beliebiger Außenleiter ist zulässig

Schutzart: IP 20

Schutzklasse: II bei bestimmungsgemäßer

Montage

Betriebstemperatur: –5 °C … +45 °C

Busspannung: 21–32 V DC

Stromaufnahme KNX-Bus: ≤ 4 mA

Verschmutzungsgrad: 2

Bemessungsstoßspannung: 4 kV

Lastarten: R/L/C

Glühlampenlast: 400 W

Induktive Last: 400 W

Elektronische Trafos: 400 W

Kompaktleuchtstofampen (Phasenabschnitt):

400 W

LED-Lampen (Phasenabschnitt): 400 W

Zulässige Last im Parallelbetrieb:

(Phasenabschnitt)

Glühlampenlast: 1 x 800 W

Kompaktleuchtstofampen: 1 x 800 W

dimmbare 230 V-LED-Lampen: 1 x 800 W

Detaillierte Lastangaben sowie Funktionsbe-

schreibungen finden Sie im KNX-Handbuch.

WARNING

Danger of death through electric shock or re!

• Installation should only be carried out by

professional electrician!

• Disconnect the mains power supply prior to

installation and/or disassembly!

• Note detailed operating manual on the internet!

General information

• The 2-way universal dimmer actuator from

the MIX2 series fulls EN 60669-2-1 if cor-

rectly installed

• The MIX2 series is a series of devices

consisting of basic modules and extension

modules. Up to 2 MIX or MIX2 extension

modules can be connected to a basic module

of this series

• Dimmer actuator and KNX bus module can be

changed independently

• Removable KNX bus module enables devices

to be changed without reprogramming

• Manual start-up and operation of the dimmer

actuators is also possible without the KNX

bus module

• The ETS (Engineering Tool) can be used to

select application programmes, assign spe-

cic parameters and addresses and transfer

them to the device

Technical data

Operating voltage: 230 V AC, +10 % / –15 %

Frequency: 50 Hz

Standby:

DMG 2 T: 0,9 W

DME 2 T: 0,6 W

The switching of any external conductors is

permitted

Protection rating: IP 20

Protection class: II subject to correct installation

Operating temperature: –5 °C … +45 °C

Bus voltage: 21–32 V DC

Power input KNX bus: ≤ 4 mA

Pollution degree: 2

Rated impulse voltage: 4 kV

Load types: R/L/C

Incandescent lamp load: 400 W

Inductive load: 400 W

Electronic transformers: 400 W

Compact uorescent lamps (trailing edge):

400 W

LED lamps (trailing edge): 400 W

Permissible load in parallel operation:

(trailing edge)

Incandescent lamp load: 1 x 800 W

Compact uorescent lamps: 1 x 800 W

Dimmable 230 V LED lamps: 1 x 800 W

Detailed loads as well as function descriptions

can be found in the KNX manual.

AVERTISSEMENT

Danger de mort, risque d‘électrocution et d‘incendie!

• Le montage doit être effectué exclusivement

par un électricien spécialisé!

• Désactiver la tension réseau avant le monta-

ge/ le démontage !

• Respecter la notice d‘utilisation détaillée

disponible sur Internet !

Informations générales

• L‘actionneur de variation universel à 2 canaux

de la série MIX2 est conforme à la norme EN

60669-2-1 en cas de montage conforme

• La série MIX2 est une série d‘appareils,

composés de modules de base et de modules

d‘extension. Chaque module de base de

cette série peut recevoir jusqu‘à 2 modules

d‘extension MIX ou MIX2

• L‘actionneur de variation et le module de bus

KNX peuvent être remplacés indépendam-

ment l‘un de l‘autre

• Le module de bus KNX amovible permet de

remplacer les appareils sans qu‘une repro-

grammation soit nécessaire

• La mise en service manuelle et la commande

des actionneurs de variation sont également

possible sans module de bus KNX

• L‘outil logiciel ETS (Engineering Tool) permet

de sélectionner les programmes d‘application,

d‘attribuer les paramètres et les adresses

spéciques et de les transmettre à l‘appareil

Caractéristiques techniques

Tension de service : 230 V AC, +10 % / –15 %

Fréquence : 50 Hz

Éco (veille) : DMG 2 T: 0,9 W, DME 2 T: 0,6 W

il est possible de commuter n'importe quel

conducteur externe

Degré de protection : IP 20

Classe de protection : II en cas de montage

conforme

Température de service : –5 °C … +45 °C

Tension de bus: 21–32 V DC

Courant absorbé à partir du bus KNX : ≤ 4 mA

Degré de pollution : 2

Tension assignée de tenue aux chocs : 4 kV

Types de charge : R/L/C

Charge de lampe à incandescence : 400 W

Charge inductive : 400 W

Transformateurs électroniques : 400 W

Lampes uorescentes compactes (sortie de

phase) : 400 W

Lampes LED (sortie de phase) : 400 W

Charge admissible en mode parallèle :

(sortie de phase)

Charge de lampe à incandescence : 1 x 800 W

Lampes uorescentes compactes : 1 x 800 W

Lampes LED 230 V variables : 1 x 800 W

Les indications de charge détaillées, ainsi que

les descriptions fonctionnelles figurent dans le

manuel KNX.

AVVERTIMENTO

Pericolo di morte per scosse elettriche o incendio!

• Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

• Prima del montaggio o dello smontaggio

scollegare la tensione di rete!

• Attenersi alle istruzioni per l‘uso dettagliate

disponibili in internet!

Informazioni generali

• Attuatore universale per la regolazione della

luminosità a 2 canali della serie MIX2 rispec-

chia la norma EN 60669-2-1 con montaggio

conforme

• La serie MIX2 è una linea di ap parecchi

composta da moduli di base e moduli di

ampliamento. Su un modulo di base di questa

serie possono essere collegati no a 2 moduli

di ampliamento MIX o MIX2

• L‘attuatore per la regolazione ed il modulo

bus KNX possono essere sostituiti in modo

indipendente l‘uno dall‘altro

• Modulo bus KNX rimovibile che consente la

sostituzione degli apparecchi senza ripro-

grammazione

• La messa in funzione manuale e l‘utilizzo de-

gli attuatori per la regolazione sono possibili

anche senza il modulo bus KNX

• Con l’ETS (Engineering Tool) è possibile sele-

zionare i programmi di applicazione, asseg-

nare e trasmettere all‘apparecchio i parametri

e indirizzi specici

Dati tecnici

Tensione d‘esercizio: 230 V AC, +10 % / –15 %

Frequenza: 50 Hz

Stand by: DMG 2 T: 0,9 W, DME 2 T: 0,6 W

È consentita la commutazione di connettori

esterni a scelta

Tipo di protezione: IP 20

Classe di protezione: II con montaggio conforme

Temperatura d‘esercizio: –5 °C … +45 °C

Tensione bus: 21–32 V DC

assorbimento di potenza bus KNX: ≤ 4 mA

Grado di inquinamento: 2

Sovratensione transitoria nominale: 4 kV

Tipi di carico: R/L/C

Carico lampada a incandescenza: 400 W

Carico induttivo: 400 W

Trasformatori elettronici: 400 W

Lampade uorescenti compatte (controllo fase

di inversione): 400 W

Lampade a LED (controllo fase di inversione):

400 W

Carico ammesso con funzionamento in parallelo:

(controllo fase di inversione)

Carico lampada ad incandescenza: 1 x 800 W

Lampade uorescenti compatte: 1 x 800 W

Lampade a LED da 230 V regolabili: 1 x 800 W

I carichi dettagliati e le descrizioni delle funzio-

ni sono consultabili nel manuale KNX.

ADVERTENCIA

¡Peligro de muerte por descarga elétrica o

incendio!

• ¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

• ¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

• Observar las instrucciones de uso detalladas

en Internet!

Información general

• Actuadores de regulación de luz de 2 canales

de la serie MIX2 se ajusta a la norma EN

60669-2-1 si el montaje se efectúa conforme

a lo previsto

• La serie MIX2 es una serie de aparatos

compuestos de módulos base y de módulos

de ampliación. En un módulo base de esta

serie se pueden conectar hasta 2 módulos de

ampliación MIX o MIX 2

• El actuador de regulación de luz y el módulo

de bus KNX se pueden sustituir independien-

temente el uno del otro

• El módulo de bus extraíble KNX permite susti-

tuir los aparatos sin necesidad de efectuar una

nueva programación

• La puesta en funcionamiento manual y el mane-

jo de los actuadores de regulación también se

pueden llevar a cabo sin el módulo de bus KNX

• El ETS (Engineering Tool) permite seleccionar

programas de aplicación, asignar parámetros es-

pecícos y direcciones y transmitirlos al aparato

Datos técnicos

Tensión de servicio: 230 V AC, +10 % / –15 %

Frecuencia: 50 Hz

Standby: DMG 2 T: 0,9 W, DME 2 T: 0,6 W

Se permite la conmutación de cualquier fase

Grado de protección: IP 20

Clase de protección: II en caso de montaje con-

forme al uso adecuado

Temperatura de funcionamiento: –5 °C … +45 °C

Tensión del bus: 21–32 V DC

Consumo de corriente del bus KNX: ≤ 4 mA

Grado de polución: 2

Impulso de sobretensión admisible: 4 kV

Tipos de carga: R/L/C

Carga de las lámparas incandescentes: 400 W

Carga inductiva: 400 W

Transformadores electrónicos: 400 W

Lámparas uorescentes compactas (corte de

fase descendente): 400 W

Lámparas LED (corte de fase descendente):

400 W

Carga permitida en funcionamiento en paralelo:

(corte de fase descendente)

Carga de lámparas incandescentes: 1 x 800 W

Lámparas uorescentes compactas: 1 x 800 W

Lámparas LED atenuables de 230 V: 1 x 800 W

Podrá encontrar información más detallada

sobre datos de carga y descripciones de fun-

cionamiento en el manual KNX.

ATENÇÃO

Perigo de morte por choque eléctrico ou

incêndio!

• A montagem deve ser efectuada apenas por

um electricista especializado!

• Antes da montagem/desmontagem activar a

tensão de rede!

• Ter em atenção o manual de instruções detal-

hado na Internet!

Informações gerais

• O actuador universal de regulação de lumi-

nosidade de 2 níveis da série MIX2 está em

conformidade com a EN 60669-2-1 em caso

de montagem correcta

• A série MIX2 é uma série de aparelhos con-

stituídos por módulos básicos e de expansão.

A um módulo básico desta série podem ser

ligados até 2 módulos de expansão MIX ou

MIX2

• O actuador de regulação e o módulo de

luminosidade KNX podem ser substituídos

independentemente um do outro

• O módulo de barramento amovível KNX per-

mite a substituição dos aparelhos sem uma

nova programação

• A colocação em funcionamento manual e a

operação dos actuadores de regulação também

são possíveis sem o módulo de barramento KNX

• Com o ETS (Engineering Tool) é possível

seleccionar os programas de aplicação, atri-

buir os parâmetros e endereços especícos e

transmiti-los ao aparelho

Dados técnicos

Tensão de serviço: 230 V AC, +10 % / –15 %

Frequência: 50 Hz

Standby: DMG 2 T: 0,9 W, DME 2 T: 0,6 W

É permitida a comutação de qualquer um dos

condutores externos.

Tipo de protecção: IP 20

Classe de protecção: II em caso de montagem

correcta

Temperatura operacional: –5 °C … +45 °C

Tensão de barramento: 21–32 V DC; consumo

de corrente do barramento KNX: ≤ 4 mA

Grau de poluição: 2

Tensão transitória de dimensionamento: 4 kV

Tipo de carga: R/L/C

Carga das lâmpadas incandescentes: 400 W

Carga indutiva: 400 W

Transformadores electrónicos: 400 W

Lâmpadas uorescentes compactas (secção de

fase): 400 W

Lâmpadas LED (secção de fase): 400 W

Carga admissível com funcionamento em paral-

elo (secção de fase):

Carga das lâmpadas incandescentes: 1 x 800 W

Lâmpadas uorescentes compactas: 1 x 800 W

Lâmpadas LED 230 V-LED, reguláveis: 1 x 800 W

Podem ser consultadas informações detalhadas

sobre cargas e descrição de funções no manual

KNX.

20.04.2016

Weitere Informationen

http://qr.theben.de/

p/4930270de

Further information

http://qr.theben.de/

p/4930270en

Informations supplémentaires

http://qr.theben.de/

p/4930270fr

Maggiori informazioni

http://qr.theben.de/

p/4930270it

Información adicional

http://qr.theben.de/

p/ es4930270

Mais informações

http://qr.theben.de/

p/ pt4930270

307053 01

DMG 2 T KNX 4930270

DME 2 T KNX 4930275

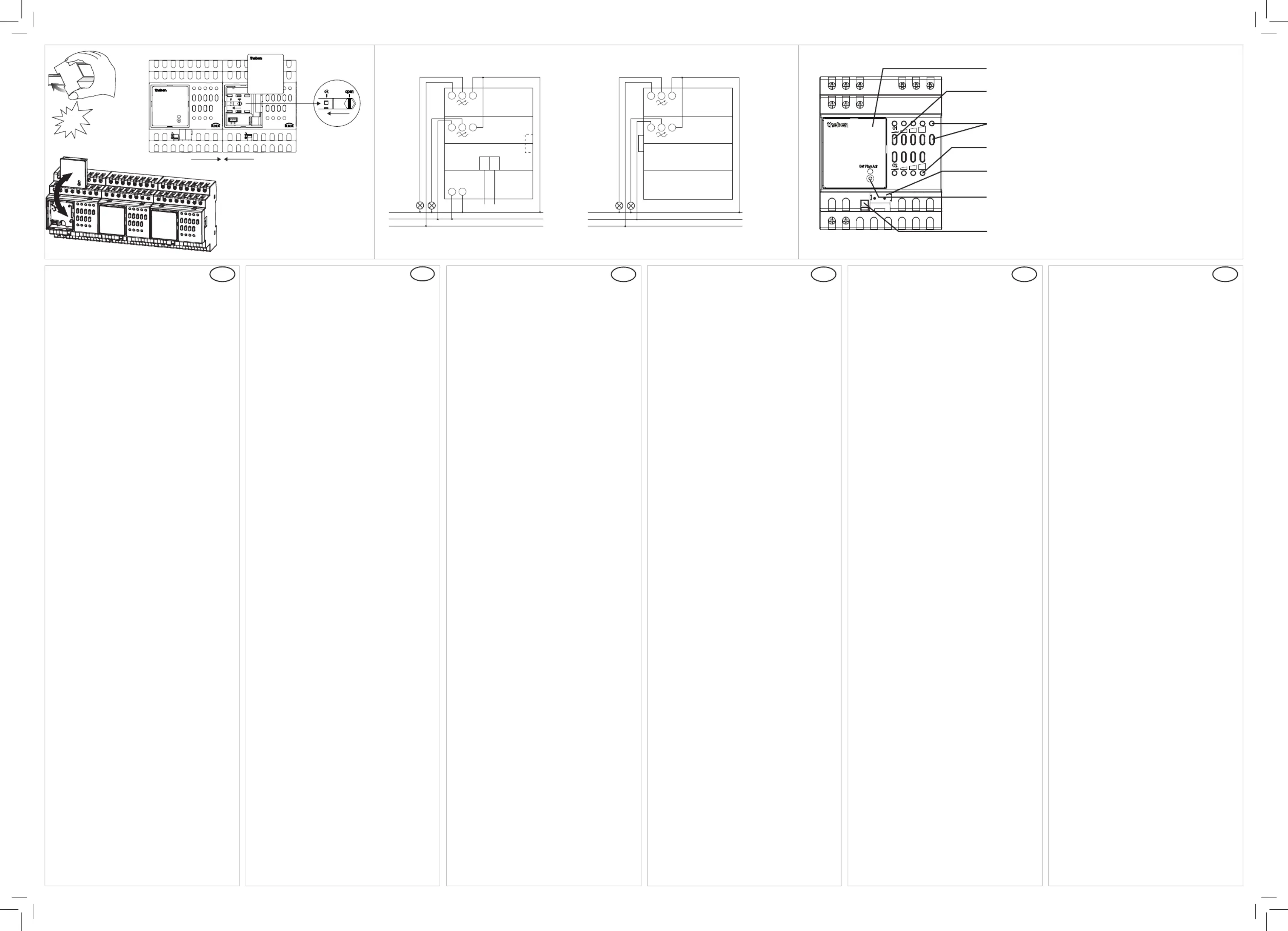

DMG 2 T KNX

DME 2 T KNX

click







345

L N

6 7

L N

≤2x400 W

L N

KNX

345

L N

6 7

L N

≤2x400 W

Bestimmungsgemäße Verwendung

• Die Universaldimmaktoren der MIX2-Serie

schalten und dimmen die Helligkeit von Glüh-

lampen, Hochvolt- und Niedervolthalogen-

lampen, dimmbaren Kompaktleuchtstofam-

pen (Energiesparlampen) oder dimmbaren

LED-Lampen für 230 V

• Für den Einsatz im Objektbau (Bürogebäude,

öffentliche Gebäude, Hotels etc.)

• Verwendung nur in geschlossenen, trockenen

Räumen

Lüftungsabstand von 8 mm rechts und links

einhalten (bei DMB 1 T KNX)

Die Kanäle dürfen an unterschiedlichen

Außenleitern betrieben werden (bei DMG 2

T KNX + DME 2 T KNX)

Die Leistungserweiterung (bei DMB 1 T KNX)

darf nur am gleichen Außenleiter wie der

entsprechende Kanal des Dimmers (DMG 2

T KNX/DME 2 T KNX) betrieben werden

LAuffälligkeiten im Dimmverhalten oder

Funkstörungen sind bei gedimmten

Lampen (insbesondere LEDs) aufgrund

des stetigen technischen Fortschritts nicht

ausgeschlossen.

 Montage

¾auf DIN-Hutschiene (nach EN 60715)

 Anschluss

¾Spannung freischalten

 Manuelle Bedienung

LJeder Kanal ist über 2 Kanaltasten bedien-

bar mit den Dimmwerten

• Taste 1: EIN 25 %, AUS 0 %

• Taste 2: 50 %

• Taste 3: 75 %

• Taste 4: 100 %

Taste man.

LMuss über ETS freigegeben sein!

• Die Ausgänge können mit den Kanaltasten

 ein-/ausgeschaltet werden (sofern über

die ETS freigegeben).

• Wird zuvor die Taste gedrückt (LED man. 

leuchtet), werden keine Bustelegramme

ausgeführt.

• Wird die Taste man. erneut gedrückt,

erlischt die LED, die Bustelegramme

werden wieder ausgeführt.

Designated Use

• The universal dimmer actuators of the MIX2

switch and dim the brightness of incande-

scent lamps, high-voltage and low-voltage

halogen lamps, dimmable compact uores-

cent lamps (energy-saving lamps) or dimma-

ble LED lamps for 230 V

• -For use in building construction (ofce buil

dings, public buildings, hotels etc.)

• Use only in closed, dry areas

Maintain ventilation space of 8 mm right

and left (with DMB 1 T KNX)

The channels can be operated on different

line conductors (with DMG 2 T KNX + DME

2 T KNX)

The performance upgrade (DMB 1 T KNX)

must only be operated on the same line

conductor as the relevant channel of the

dimmer (DMG 2 T KNX/DME 2 T KNX)

LDue to the continuous technical progress,

abnormalities in dimming response or radio

interferences cannot be excluded when

operating dimmed lamps (in particular

LEDs).

 Installation

¾on DIN top hat rails (as dened in EN 60715)

 Connection

¾Disconnect power source

 Manual operation

LEach channel can be operated via 2 channel

buttons with dimming values of

• Push button 1: ON 25 %, OFF 0 %

• Push button 2: 50 %

• Push button 3: 75 %

• Push button 4: 100 %

Man. button

LMust be enabled via ETS!

• The outputs can be switched on/off with the

channel buttons (if released via ETS). 

• When the man. button is pressed before 

(LED lights), no bus telegrams are sent.

• When the man. button is pressed again, the

LED goes out, and the bus telegrams are

sent again.

Utilisation conforme à l‘usage prévu

• Les actionneurs de variation universels de

la série MIX2 permettent de commuter et

de varier la luminosité des lampes à incan-

descences, des lampes à halogène haute

et basse tension, des lampes uorescentes

compactes variables (lampes uocompactes)

ou des lampes LED 230 V variables

• Pour l‘utilisation dans les projets de construc-

tion (bureaux, bâtiments publics, hôtels, etc.)

• Utilisation dans des locaux fermés et secs

seulement

Conserver un espace d'aération de 8 mm à

droite et à gauche (en cas de DMB1 T KNX)

Les canaux peuvent être utilisés avec

différents conducteurs extérieurs (en cas de

DMG 2 T KNX + DME 2 T KNX)

Le variateur et l'extension de puissance

(DMB 1 T KNX) doivent être utilisés avec

un canal correnspondant d‘un conducteur

extérieur commun (en cas de DMG 2 T KNX/

DME 2 T KNX)

LDes anomalies dans le comportement de

variation ou des perturbations radioélec-

triques ne peuvent pas être exclues en

cas de variation de lampes (en particulier

des LED) en raison des progrès techniques

constants.

 Montage

¾sur rails DIN (selon EN 60715)

 Raccordement

¾Couper la tension

 Fonctionnement manuel

LChaque canal est utilisable par le biais de

2 touches dédiées avec les valeurs de 

variation

• Touche 1 : Marche 25 %, Arrêt 0 %

• Touche 2 : 50 %

• Touche 3 : 75 %

• Touche 4 : 100 %

Touche man.

LDoit être déverrouillée via ETS!

• Les sorties peuvent être activées / dés

activées avec les touches de canaux 

(si déverrouillées par le biais de l‘ETS).

• Si la touche man. est enfoncée préalable-

ment (LED allumée), aucun télégramme de

bus n‘est exécuté.

• Si la touche man. est enfoncée à nouveau,

la LED s‘allume et les télégrammes de bus

sont à nouveau exécutés.

Uso conforme

• Gli attuatori dimmer universali della serie

MIX2 commutano e regolano la luminosità

delle lampade ad incandescenza, lampade

alogene ad alto e basso voltaggio, lampade

uorescenti compatte regolabili (lampade a

risparmio energetico) o lampade a LED per

230 V

• Per l‘impiego nell‘edilizia di grandi progetti

(edici con ufci, edici pubblici, hotel ecc.)

• Utilizzo solo in ambienti chiusi e asciutti

Rispettare la distanza di aerazione di 8 mm

a destra e a sinistra (con DMB 1 T KNX)

I canali possono essere messi in funzione su

conduttori esterni diversi (con DMG 2 T KNX

+ DME 2 T KNX)

L'ampliamento di potenza (DMC 1 T KNX)

può essere messo in funzione solo sullo

stesso conduttore esterno come il canale

corrispondente di dimmer (DMG 2 T KNX/

DME 2 T KNX)

LA causa del costante progresso tecnico non

si escludono stranezze nel comportamento

di regolazione o anomalie di funzionamento

in caso di lampade regolate (in particolare

LED).

 Montaggio

¾su guida omega DIN (secondo EN 60715)

 Collegamento

¾Disattivare la tensione

 Comando manuale

LOgni canale è comandabile mediante 2 tasti

dei canali con i valori di regolazione

• Tasto 1: ON 25 %, OFF 0 %

• Tasto 2: 50 %

• Tasto 3: 75 %

• Tasto 4 100 %

Tasto man.

LDeve essere abilitato tramite ETS!

• Le uscite possono essere accese/spente con i

tasti canale (se abilitate tramite ETS). 

• Se in precedenza viene premuto il tasto

man. (LED acceso), non vengono eseguiti 

telegrammi bus.

• Se viene premuto nuovamente il tasto man.,

il LED si spegne, i telegrammi bus vengono

nuovamente eseguiti.

Uso previsto

• Los actuadores de regulación de luz univer-

sales de la serie MIX2 conmutan y regulan

la luz de lámparas incandescentes, lámparas

halógenas de alto y bajo voltaje, lámparas

uorescentes compactas regulables (lám-

paras de bajo consumo) o lámparas LED

regulables de 230 V

• Para el uso en la edicación (edicios de

ocinas, edicios públicos, hoteles, etc.)

• Utilizar exclusivamente en espacios secos y

cerrados

Mantener una distancia de ventilación de

8 mm a la derecha y a la izquierda (con

DMB 1 T KNX)

Los canales se pueden utilizar en distintos

conductores exteriores (con DMG 2 T KNX +

DME 2 T KNX)

La ampliación de rendimiento (DMB 1 T

KNX) solamente se puede utilizar en el

mismo conductor exterior que el canal cor-

respondiente del atenuador (DMG 2 T KNX/

DME 2 T KNX)

LNo se descartan posibles anomalías en la

respuesta a la regulación de luz o inter-

ferencias radioeléctricas en lámparas

reguladas (especialmente LED) debido a los

continuos avances técnicos.

 Montaje

¾en rieles de perl de sombrero DIN (según

EN 60715)

 Conexión

¾Desconectar la tensión

 Manejo manual

LCada canal se puede operar mediante 2

teclas con los siguientes valores de 

regulación

• Tecla 1: ON 25 %, OFF 0 %

• Tecla 2: 50 %

• Tecla 3: 75 %

• Tecla 4: 100 %

Tecla man.

LTiene que haberse habilitado mediante el ETS!

• Las salidas se pueden conectar y desconectar

con las teclas de canal (siempre y cuando 

se hayan habilitado mediante el ETS).

• Si se pulsa antes la tecla man. (el LED se en-

ciende), no se ejecutan los telegramas de bus.

• Si se pulsa de nuevo la tecla man., el LED

se apaga y los telegramas de bus se vuelven

a ejecutar.

Utilização correcta

• Os actuadores universais de regulação de

luminosidade da série MIX2 comutam e

escurecem a luminosidade de lâmpadas

incandescentes, lâmpadas de halogéneo de

alta e baixa voltagem, lâmpadas uorescen-

tes compactas (lâmpadas economizadoras de

energia) ou lâmpadas LED com possibilidade

de regulação da luminosidade para 230 Vz

• Para a utilização na construção (edifícios de

escritórios, edifícios públicos, hotéis, etc.)

• Utilização apenas em espaços secos e fechados

Respeitar a distância de ventilação de 8 mm

à direita e à esquerda (con DMB 1 T KNX)

Os canais podem ser operados em diferen-

tes condutores externos (con DMG 2 T KNX

+ DME 2 T KNX)

A expansão de potência (no DMB 1 T KNX)

só pode ser operada no mesmo condutor

externo como o respectivo canal do regula-

dor de intensidade luminosa (DMG 2 T KNX/

DME 2 T KNX)

LA possibilidade de falhas na resposta de

dimming ou de anomalias da rádio frequên-

cia com lâmpadas reguláveis (especial-

mente LEDs) não pode ser excluída devido

ao progresso tecnológico contínuo.

 Montagem

¾num carril de xação DIN (conforme EN 60715)

 Ligação

¾Desligar a tensão

 Operação manual

LCada canal pode ser operado através de 2

teclas de canal com os valores de regu-

lação de escurecimento

• Tecla 1: LIGAR 25 %, DESLIGAR 0 %

• Tecla 2: 50 %

• Tecla 3: 75 %

• Tecla 4: 100 %

Tecla man.

LTem de estar disponível através do ETS!

• As saídas podem ser ligadas/desligadas nas

teclas de canal (desde que o ETS esteja 

desbloqueado).

• Se a tecla man. for premida antes (LED 

acende), não são realizados quaisquer

telegramas do barramento.

• Se a tecla man. for premida novamente,

o LED acende e são novamente realizados os

telegramas de barramento.

307053 01

20.04.2016







1 Bus module KNX

3 Manual button man. and status LED

2 Channel buttons C1–C2 with dimming

values of 0–100 %

4 Status LEDs

5 Bus connection: Bear in mind polarity

6 Programming button and

LED for physical address

7 Slider for locking the KNX bus module or

the cover (in the case of DME 2 T KNX)

WAARSCHUWING

Levensgevaar door elektrische schokken ofbrand!

• Montage uitsluitend door een elektromonteur

laten uitvoeren!

• Vóór montage/demontage netspanning

vrijschakelen

• Let op de uitvoerige bedieningshandleiding op

het internet

Allgemene info

• Universele dimactor van de MIX2-serie

voldoet aan EN 60669-2-1 bij voorgeschre-

ven montage

• De MIX2-serie is een serie apparaten, die

bestaat uit basismodules en uitbreidings-

modules. Op een basismodule uit deze serie

kunnen maximaal 2 uitbreidingsmodules MIX

of MIX2 worden aangesloten

• Dimactor en busmodule KNX kunnen

onafhankelijk van elkaar worden vervangen

• Verwijderbare busmodule KNX maakt ver-

vanging van de apparaten mogelijk zonder

herprogrammering

• De handmatige inbedrijfstelling en de be-

diening van de dimactoren zijn ook zonder

busmodule KNX mogelijk

• Met de ETS (Engineering Tool) kunnen de

toepassingsprogramma‘s worden geselec-

teerd en de specieke parameters en adres-

sen verstrekt en naar het apparaat worden

gezonden

Technische gegevens

Bedrijfsspanning: 230 V AC, +10 % / –15 %

Frequentie: 50 Hz

Stand-by:

DMG 2 T: 0,9 W

DME 2 T: 0,6 W

Het schakelen van willekeurige fasedraden is

toegestaan

Beschermingsgraad: IP 20

Beschermingsklasse: II bij voorgeschreven

montage

Bedrijfstemperatuur: –5 °C … +45 °C

Busspanning: 21–32 V DC

Opgenomen stroom KNX-bus: ≤ 4 mA

Vervuilingsgraad: 2

Ontwerpstootspanning: 4 kV

Soorten belastingen: R/L/C

Gloeilampbelasting: 400 W

Inductieve belasting: 400 W

Elektronische trafo's: 400 W

Compacte TL-lampen (faseafsnijding): 400 W

LED-lampen (faseafsnijding): 400 W

Toegestane last bij parallel gebruik:

(faseafsnijding)

Gloeilamplast: 1 x 800 W

Compacte TL-lampen: 1 x 800 W

Dimbare 230 V-LED-lampen: 1 x 800 W

Gedetailleerde lastgegevens en functibe-

schrijvingen vindt u in het KNX-handboek.

ADVARSEL

Livsfare på grund af elektrisk stød eller brand!

• Monteringen må udelukkende udføres af en

el-installatør!

• Kobl spændingen fra før montering/afmon-

tering!

• Se den udførlige betjeningsvejledning på

internettet!

Generelle informationer

• Den 2-dobbelte universaldæmpningsaktor

fra MIX2-serien opfylder EN 60669-2-1 ved

montering efter bestemmelserne

• MIX2-serien er en serie af apparater

bestående af grundmoduler og udvidelses-

moduler. Der kan tilsluttes op til 2 udvidel-

sesmoduler MIX eller MIX2 til grundmodulet i

denne serie

• Universaldæmpningsaktor og busmodulet

KNX kan udskiftes uafhængigt af hinanden

• Aftageligt busmodul KNX giver mulighed for

udskiftning af apparater uden ny program-

mering

• Manuel opstart og betjening af univer-

saldæmpningsaktor er også mulig uden

busmodul KNX

• Ved hjælp af ETS (Engineering Tool) kan der

vælges applikationsprogrammer, som tildeler

specikke parametre og adresser, og disse

kan overføres til apparatet

Tekniske data

Driftsspænding: 230 V AC, +10 % / –15 %

Frekvens: 50 Hz

Standby:

DMG 2 T: 0,9 W

DME 2 T: 0,6 W

Kobling af yderligere yderledere er tilladt

Beskyttelsesart: IP 20

Beskyttelsesklasse: II ved montering efter be-

stemmelserne

Driftstemperatur: –5 °C … +45 °C

Busspænding: 21–32 V DC

Strømforbrug KNX-bus: ≤ 4 mA

Tilsmudsningsgrad: 2

Mærkestødspænding: 4 kV

Belastningstyper : R/L/C

Glødelampebelastning: 400 W

Induktiv belastning: 400 W

Elektroniske trafoer: 400 W

Kompakte lysstoamper (faseudgang): 400 W

LED-lamper (faseudgang): 400 W

Tilladt belastning i paralleldrift:

(faseudgang)

glødelampelast: 1 x 800 W

kompakte lysstoamper: 1 x 800 W

dæmpbare 230 V-LED-lamper: 1 x 800 W

Detaljerede lastinformationer samt funktions-

beskrivelser kan ndes i KNX-manualen.

VARNING

Livsfara p.g.a. risk för elektriska stötar eller

brand!

• Montering får endast utföras av behörig

elektriker!

• Koppla från strömmen innan montering/

demontering!

• Beakta utförlig bruksanvisning på Internet!

Allmän info

• 2-vägs dimningsställdon i MIX2-serien

motsvarar EN 60669-2-1 vid föreskriven

montering

• MIX2-serien är en serie med apparater som

består av basmoduler och utbyggnadsmo-

duler. Till en basmodul i serien kan upp till 2

utbyggnadsmoduler av MIX- eller MIX2-typ

anslutas

• Dimningsställdon och bussmodul KNX kan

bytas ut oberoende av varandra

• Den avtagbara bussmodulen KNX möjliggör

apparatbyte utan omprogrammering

• Det går även att manuellt ta dimningsställdon

i drift och styra dem utan bussmodulen KNX

• Med ETS (Engineering Tool) kan du välja

tillämpningsprogram som tillhandahåller

specika parametrar och adresser och överför

dem till apparaten

Tekniska data

Driftspänning: 230 V AC, +10 % / –15 %

Frekvens: 50 Hz

Standby:

DMG 2 T: 0,9 W

DME 2 T: 0,6 W

Det går att koppla valfri ytterledare

Kapslingsklass: IP 20

Skyddsklass: II vid ändamålsenlig montering

Driftstemperatur: –5 °C … +45 °C

Busspänning: 21–32 V DC

Strömupptagning KNX-buss: ≤ 4 mA

Nedsmutsningsgrad: 2

Mätimpulsspänning: 4 kV

Lasttyper: R/L/C

Glödlampslast: 400 W

Induktiva laster: 400 W

Elektroniska transformatorer: 400 W

Kompaktlysrörslampor (bakkantsstyrd): 400 W

LED-lampor (bakkantsstyrd): 400 W

Tillåten last vid parallellkoppling:

(bakkantsstyrd)

Glödlampor: 1 x 800 W

Kompaktlysrörslampor: 1 x 800 W

Dimningsbara 230 volts LED-lampor: 1 x 800 W

Detaljerade lastangivelser och funktionsbe-

skrivningar hittar du i KNX-handboken.

VAROITUS

Sähköiskun tai palon aiheuttama hengenvaara!

• Asennuksen saa suorittaa vain sähköalan

ammattilainen!

• Ennen asennusta/purkua on verkkojännite

kytkettävä pois päältä!

• Tutustu yksityiskohtaiseen käyttöohjeeseen

Internetissä!

Yleistä tietoa

• 2-paikkainen MIX2-sarjan yleiskäyttöinen

himmennin vastaa normia EN 60669-2-1,

kun se on asennettu määräystenmukaisestii

• MIX2-sarja on laitesarja, joka koostuu perus-

moduuleista ja laajennusmoduuleista. Tämän

sarjan perusmoduuliin voidaan liittää kor-

keintaan 2 laajennusmoduulia MIX tai MIX2

• Yleiskäyttöinen ja väylämoduuli KNX voidaan

vaihtaa toisistaan riippumatta

• Poistettava väylämoduuli KNX mahdollistaa

laitteiden vaihdon ilman uutta ohjelmointia

• Manuaalinen käyttöönotto ja yleiskäyttöinen

käyttö on mahdollista myös ilman väylämo-

duulia KNX

• ETS:n (engineering tool) avulla voidaan valita

sovellusohjelmia, antaa erityiset parametrit ja

osoitteet ja siirtää ne laitteeseen

Tekniset tiedot

Käyttöjännite: 230 V AC, +10 % / –15 %

Taajuus: 50 Hz

Valmiustila:

DMG 2 T: 0,9 W

DME 2 T: 0,6 W

Minkä tahansa ulkojohtimen kytkentä on sallittu

Kotelointiluokka: IP 20

Kotelointiluokka: II määräystenmukaisessa

asennuksessa

Käyttölämpötila: –5 °C … +45 °C

Väyläjännite: 21–32 V DC

Virranotto KNX-väylä: ≤ 4 mA

Likaisuusaste: 2

Nimellissyöksyjännite: 4 kV

Kuormitustavat: R/L/C

Hehkulampun kuormitus: 400 W

Induktiivinen kuorma: 400 W

Elektroninen muunnin: 400 W

Kompaktit loistelamput (vaihekulman laskeva

reuna): 400 W

LED-lamput (vaihekulman laskeva reuna): 400 W

Sallittu kuorma rinnakkaiskäytössä:

(vaihekulman laskeva reuna)

Hehkulamppukuorma: 1 x 800 W

Energiansäästölamput: 1 x 800 W

Himmennettävät 230 V LED-lamput: 1 x 800 W

Eritellyt kuormatiedot sekä toimintakuvaukset

löydät KNX-käsikirjasta.

ADVARSEL

Livsfare på grunn av elektrisk støt eller brann!

• Montasje må kun utføres av autorisert elek-

troinstallatør!

• Koble fra strømmen før montering/demon-

tering!

• Se full bruksanvisning på Internett!

Generell informasjon

• Den 2-doble-universaldimmeaktuatoren

til MIX2-serien tilsvarer EN 60669-2-1 ved

forskriftsmessig montering

• MIX2-serien er en serie apparater, bestående

av hovedmoduler og utvidelsesmoduler. På en

hovedmodul i denne serien kan det tilkobles

inntil 2 utvidelsesmoduler av typen MIX eller

MIX2

• Dimmeaktuatoren og bussmodul KNX kan

skiftes ut uavhengig av hverandre

• Den avtakbare bussmodulen KNX muliggjør

utskiftning av apparatet uten ny program-

mering

• Manuell idriftssetting og betjeningen av dim-

meaktuatoren er mulig uten bussmodul KNX

• Ved hjelp av ETS (Engineering Tool) er det

mulig å velge ut applikasjonsprogrammene,

allokere/tildele de spesikke parametre og

adresser og overføre disse til apparatet

Tekniske data

Driftsspenning: 230 V AC, +10 % / –15 %

Frekvens: 50 Hz

Standby:

DMG 2 T: 0,9 W

DME 2 T: 0,6 W

Det er tillatt å kople ytterledere

Beskyttelsestype: IP 20

Beskyttelsesklasse: II ved forskriftsmessig

montering

Driftstemperatur: –5 °C … +45 °C

Busspenning: 21–32 V DC

Strømforbruk KNX-buss: ≤ 4 mA

Tilsmussingsgrad: 2

Nominell støtspenning: 4 kV

Lasttyper: R/L/C

Glødelampelast: 400 W

Induktiv last: 400 W

Elektroniske transformatorer: 400 W

Kompaktlysrør (bakkantdimming): 400 W

LED-lamper (bakkantdimming): 400 W

Tillatt last i parallelldrift:

(bakkantdimming)

Glødelampelast: 1 x 800 W

Energisparelamper: 1 x 800 W

dimmbare 230 V LED-lamper: 1 x 800 W

Du nner detaljerte lastangivelser og funks-

jonsbeskrivelser i KNX-håndboken.

UPOZORNĚNÍ

Ohrožení života v důsledku úrazu elektrickým

proudem nebo požáru!

• Montáž si nechejte provést výhradnĕ od-

borným pracovníkem pro elektrická zařízení!

• Před montáží/demontáží odpojte síťové

napětí!

• Respektujte podrobný návod k obsluze na

internetu!

Obecné informace

• 2násobný univerzální stmívací akční člen

série MIX2 splňuje v případě montáže v sou-

ladu s určeným účelem požadavky normy EN

60669-2-1

• Série MIX2 je série přístrojů, které tvoří

základní moduly a rozšiřující moduly. K zák-

ladnímu modulu této série lze připojit až

2 rozšiřující moduly MIX nebo MIX2

• Ovladač topení a sběrnicový modul KNX lze

nezávisle na sobě měnit

• Odnímatelný sběrnicový modul KNX umožňuje

výměnu přístrojů bez nového programování

• Ruční uvedení do provozu a obsluha ovladačů

topení jsou možné i bez sběrnicového modulu

KNX

• S pomocí ETS (Engineering Tool) lze zvolit

aplikační programy, které zadávají specické

parametry a adresy a přenášejí je do přístroje

Technické údaje

Provozní napětí: 230 V AC, +10 % / –15 %

Frekvence: 50 Hz

Pohotovostní stav:

DMG 2 T: 0,9 W

DME 2 T: 0,6 W

Spínání libovolných vnějších vodičů je přípustné

Druh krytí: IP 20

Třída ochrany: II při odpovídající montáži

Provozní teplota: –5 °C … +45 °C

Napětí sběrnice: 21–32 V DC

Příkon sběrnice KNX: ≤ 4 mA

Stupeň znečištění: 2

Jmenovité rázové napětí: 4 kV

Druhy zatížení: R/L/C

Zatížení žárovkami: 400 W

Induktivní zátěž: 400 W

Elektronické transformátory: 400 W

Kompaktní zářivky s elektronickým

předřadníkem (fázové řízení): 400 W

LED žárovky (fázové řízení): 400 W

Přípustné zatížení v paralelním provozu:

(fázové řízení)

Zatížení žárovkami: 1 x 800 W

Úsporné žárovky: 1 x 800 W

Stmívatelné LED žárovky 230 V: 1 x 800 W

Podrobné údaje o zatížení a popisy funkcí

naleznete v příručce KNX.

Hotline Theben:

J +49 7474 692-369

Nadere informatie

http://qr.theben.de/

p/4930270nl

Yderligere informationer

http://qr.theben.de/

p/4930270da

Ytterliga infomation

http://qr.theben.de/

p/4930270sv

Lisätietoa

http://qr.theben.de/

p/4930270

Ytterligere informasjon

http://qr.theben.de/

p/4930270no

Další informace

http://qr.theben.de/

p/4930270cs

307053 01 20.04.2016

DMG 2 T KNX 4930270

DME 2 T KNX 4930275

Produktspezifikationen

Marke:	Theben
Kategorie:	Dimmer
Modell:	DME 2 T KNX
Breite:	71.8 mm
Tiefe:	70 mm
Produktfarbe:	Weiß
Internationale Schutzart (IP-Code):	IP20
Steuerung:	Tasten
Höhe:	90 mm
AC Eingangsspannung:	230 V
AC Eingangsfrequenz:	50 Hz
Betriebstemperatur:	-5 - 45 °C
Typ:	Dimmer
Stromverbrauch (Standby):	0.6 W
Bauart:	Montierbar
Ohmsche Last (max):	800 W
Ohmsche Last (min):	5 W
