SMART HOME VIEW WIRELESS
30810.x - 02973 Vernetzter Thermostat mit Drehregler
(ALTERNATIVE) BETRIEBSARTEN
Standalone • •
Laden Sie die App View Wireless aus den Stores auf das für die Konfiguration
verwendete Tablet/Smartphone.
Bei der erstmaligen Versorgung des Geräts sollte nach neuer Firmware gesucht und diese
gegebenenfalls zur Geräteaktualisierung installiert werden.
Entsprechend dem gewählten Modus benötigen Sie:
Standalone
Nichts weiter
Gateway
Art. 30807.x-20597-19597-16497-14597
Smart Home Hub
App View
für die Verwaltung über Smartphone/Tablet
Samsung SmartThings
Hub
Sprachassistenten Alexa, Google Assistant,
Siri, Homekit zur Sprachsteuerung
Erstellen Sie auf MyVimar (Online) Ihr Installateur-Konto.
STANDALONE-KONFIGURATION
1. Verkabeln Sie sämtliche Thermostate.
2. Starten Sie die App View Wireless und melden Sie sich mit den soeben erstellten
Zugangsdaten an.
3.
Erstellen Sie die Anlage und die Räume.
4. Koppeln Sie sämtliche Thermostate mit den Räumen.
Zur Kopplung des Thermostats:
• Tippen Sie auf “Hinzufügen” ( ), wählen Sie den Raum des Geräts und benennen Sie ihn
• Tippen Sie auf ; aktivieren Sie die Bluetooth-Verbindung auf dem Tablet/Smartphone
und nähern Sie es dem Thermostat
• Halten Sie 5 s lang gedrückt; das blaue Blinken des Rings weist darauf hin, dass die
Kopplung abgeschlossen ist.
5.
Stellen Sie für jeden Thermostat Funktionen und Parameter ein.
6. Öffnen Sie das Menü „Temperaturregelung“ und stellen Sie für jeden Thermostat die
Zeitprogramme, die Sollwerte der Betriebsarten und die aktuelle Uhrzeit ein.
Hinweis: Bei Ausfall und Wiederherstellung des Netzstroms schaltet das Gerät in den manuellen
Modus mit dem letzten Sollwert zurück. Zur Wiederherstellung des automatischen Betriebsmodus
ist daher die Einstellung von Datum/Uhrzeit erforderlich (siehe Abschnitt „Einstellung von Datum/
Uhrzeit über Thermostat“).
KONFIGURATION UNTER
1. Verkabeln Sie sämtliche Geräte der Anlage (Wechselschalter, Relais, Thermostate, Gateways usw.).
2. Starten Sie die App View Wireless und melden Sie sich mit den soeben erstellten
Zugangsdaten an.
3. Erstellen Sie die Anlage und die Räume.
4. Koppeln Sie alle Geräte außer dem Gateway (wird zuletzt gekoppelt) mit den Räumen.
Zur Kopplung des Thermostats:
• Tippen Sie auf “Hinzufügen” (
), wählen Sie den Raum des Thermostats und benennen Sie ihn
• Tippen Sie auf ; aktivieren Sie die Bluetooth-Verbindung auf dem Tablet/Smartphone und
nähern Sie es dem Thermostat
• Halten Sie
5 s lang gedrückt; das blaue Blinken des Rings weist darauf hin, dass die
Kopplung abgeschlossen ist.
5.
Stellen Sie für jedes Gerät Funktionen, Parameter und etwaige Zusatzgeräte (verkabelter oder
Funkschalter mit Funktionen) ein.
6. Übertragen Sie die Konfiguration der Geräte an das Gateway und verbinden Sie es mit dem
WLAN-Netzwerk.
7. Übergeben Sie die Anlage an den Administrator (der ein eigenes Profil auf MyVimar angelegt
haben muss).
Für alle Details wird auf die Anleitung der App View Wireless verwiesen, die zum Download
auf www.vimar.com verfügbar ist.
KONFIGURATION UNTER
Folgen Sie dem oben beschriebenen Verfahren von Punkt 1 bis 2.
Verbinden Sie das Gerät direkt mit einem ZigBee-Hub (z. B. Amazon Echo Plus, SmartThings
Hub)
1) Downloaden Sie die ZigBee-Software über die App View Wireless (siehe die Anleitung der App
View Wireless). Drücken Sie die Taste
auf dem Gerät solange, bis am Display „bt“ erscheint
und der Ring blau blinkt. Die Aktualisierung der Gerätesoftware ist hiermit identisch.
2) Nach Konvertierung auf ZigBee (oder nach der Softwareaktualisierung) ruft das Gerät
automatisch für die Dauer von 5 Minuten den Modus Kopplung auf, währenddessen der
Leuchtring weiß blinkt. Befindet sich das Gerät nicht im Modus Kopplung, trennen Sie die
Spannungsversorgung und stellen Sie diese nach einigen Sekunden wieder her.
3) Koppeln Sie das Gerät gemäß dem vom Hub ZigBee vorgesehenen Verfahren.
• Kurzes Drücken = Wahl von Grad Celsius/ Fahrenheit
• Langes Drücken (5 s) = der Thermostat schaltet auf Konfigurationsphase (bt)
• Anhaltendes Drücken (30 s) innerhalb der ersten 5 min nach Versorgung =
Zurücksetzen des Geräts (rst)
Einstellung der Display- und RGB-LED-Helligkeit in Standby
• 1. Drücken = Anzeige der aktuellen Helligkeit
• Erneutes Drücken= zyklische Anzeige der verfügbaren Helligkeitswerte L-3
(stark), L-2 (mittel), L-1 (gering) und L-0 (aus).

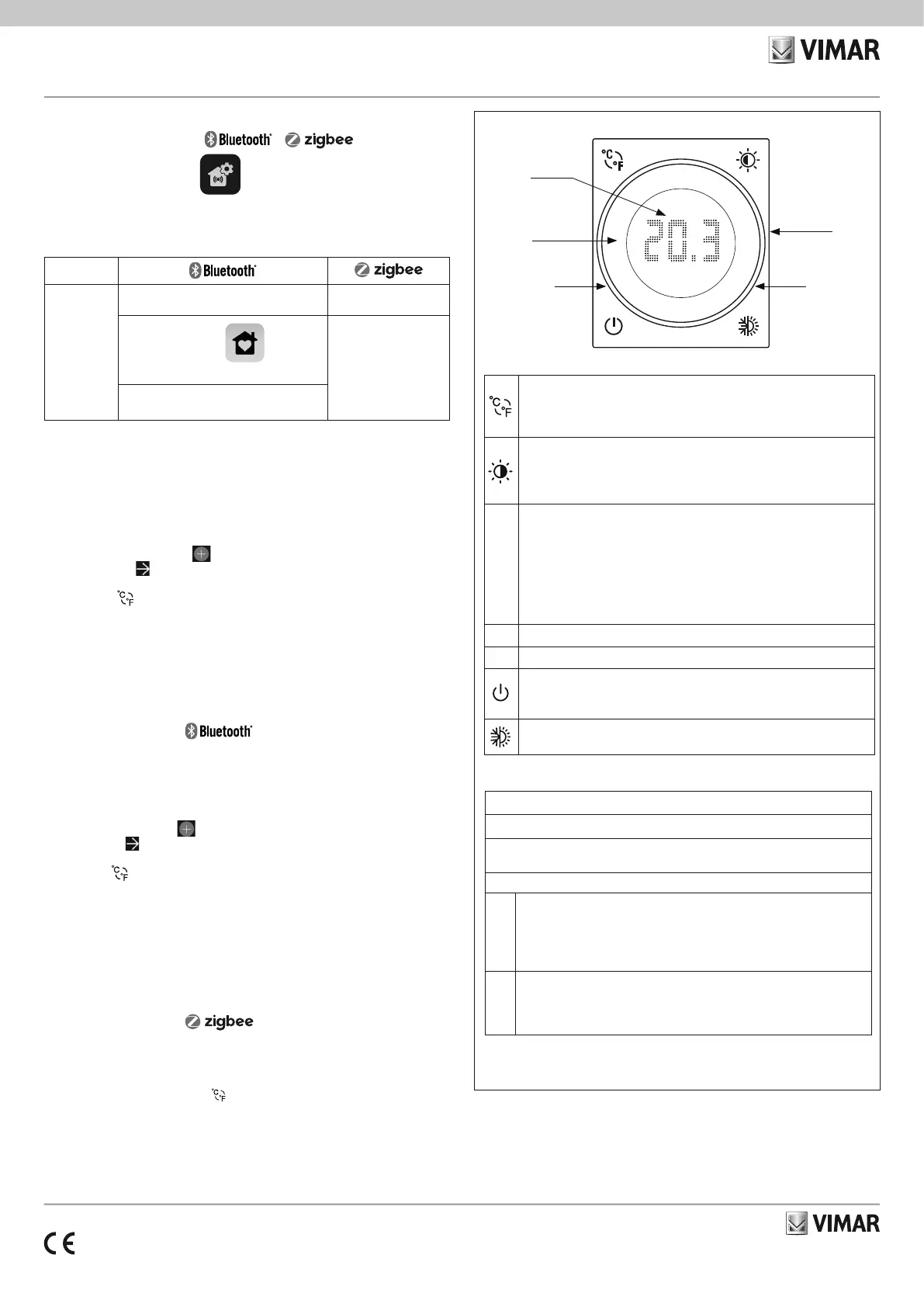

A
Display
• bt = Geräte in Bluetooth-Konfiguration
• off = Thermostat aus; on = Thermostat ein
• °C = Grad Celsius; °F = Grad Fahrenheit
• L-0, L-1, L-2, L-3 = Helligkeit in Standby (von der schwächsten bis zur stärksten)
• H = Heizung; C = Kühlung
• opn = Fenster geöffnet (durch Magnetkontakt Art. 03980 mit Thermostat
gekoppelt)
B
Drehregler
C
Beleuchtbarer Ring
• Ein- und Ausschalten
Beim Ein- oder Ausschalten setzt sich der Thermostat auf die letzte über die App
View* oder App View Wireless* eingestellte Betriebsart.
• Wahl der Betriebsart Heizung oder Kühlung.
* Nur für Bluetooth technology
Anzeigen des Rings
Ganzer Ring blinkt blau = Thermostat wird konfiguriert
Ganzer Ring ockerfarben erleuchtet* = Thermostat in Betriebsart Heizung und Relais
aktiviert
Ganzer Ring hellblau erleuchtet* = Thermostat in Betriebsart Kühlung und Relais aktiviert
1
• Orange erleuchtet = Thermostat in Betriebsart Heizung und Relais nicht aktiviert
• Hellblau erleuchtet = Thermostat in Betriebsart Kühlung und Relais nicht akti-
viert
In Standby wird die Helligkeit bei der Konfiguration eingestellt; andernfalls liegt der
maximale Wert vor.
2
• Rotes Blinken = der Thermostat hat im automatischen Betrieb die Uhrzeit verlo-
ren und ist daher auf Handbetrieb übergegangen.
Sobald der Thermostat vom Gateway erneut die Uhrzeit empfängt. schaltet er
wieder auf automatischen Betrieb, wonach das Blinken endet.
* Orange mit automatischer Farbe oder mit ausgewählter Farbe.
** Hellblau mit automatischer Farbe oder mit ausgewählter Farbe.
4)Koppeln Sie das Modul gemäß dem vom Hub ZigBee vorgesehenen Verfahren (siehe
Dokumentation des Hub-Herstellers).
Stellen Sie die Thermostatparameter ein.
Drücken Sie innerhalb der ersten 10 Minuten, nachdem das (bereits mit dem Hub ZigBee)
gekoppelte Gerät versorgt wurde, oder nach dem Neustart nach Abschluss der ZigBee-
Kopplung die Taste des Parameters, der wie unten angegeben geändert werden soll.
1
A
B
C
2
Viale Vicenza 14
36063 Marostica VI - Italy
www.vimar.com
30810.x-02973 07 2504
1. Geben Sie die Temperatureinstellung Winter/Sommer ein
- Durch 5 s langes Drücken der Taste starten Sie die Konfiguration, um das
„Heiztemperatur-Offset“ innerhalb von 2 Minuten zu wählen. Der Leuchtring blinkt gelb und
am Display erscheint ein „H“ als Hinweis auf die Einstellung des „Heiztemperatur-Offsets“;
anhand des Drehreglers können Sie ein Temperatur-Offset einstellen. Der Leuchtring blinkt
gelb und der Offset-Wert wird am Display eingeblendet.
- Drücken Sie die Taste 5 s lang, um das „Heiztemperatur-Offset“ zu übernehmen. Am
Display erscheint „C“ und der Leuchtring blinkt zyanfarben bei maximaler Helligkeit, wobei
ein 2-Minuten-Timer zur Einstellung des „Kühltemperatur-Offsets“ startet. Drücken Sie
die Taste „
” 5 s lang, um das „Kühltemperatur-Offset“ zu übernehmen. Anhand des
Drehreglers können Sie ein Temperatur-Offset einstellen. Der Leuchtring blinkt zyanfarben
und der Offset-Wert wird am Display eingeblendet.
- Drücken Sie die Taste 5 s lang, um das „Kühltemperatur-Offset“ zu übernehmen.
Das Speichern der Einstellung wird durch drei zyanfarbene Blinkimpuls des Leuchtrings
bestätigt.
Hinweis: Falls Sie die gewählten Werte nicht speichern möchten, lassen Sie das Zeitintervall
von 2 Minuten verstreichen.
2.
Stellen Sie die Farbe des Rings ein.
- Durch 5 s langes Drücken der Taste starten Sie die Konfiguration, um die Farbe des
Leuchtrings innerhalb von 2 Minuten zu wählen. „LeD“ erscheint am Display, um die Wahl
der „Leuchtringfarbe“ anzuzeigen; jeder Druck auf die Taste „Display-Helligkeit“ ändert die
gewählte Ringfarbe. - Drücken Sie die Taste 5 s lang, um
die „Ringfarbe“ zu übernehmen. Das Speichern der Einstellung wird durch drei Blinkimpuls
des Leuchtrings bestätigt.
Hinweis: Falls Sie die gewählte Farbe nicht speichern möchten, lassen Sie das Zeitintervall
von 2 Minuten verstreichen.
Übersicht der Anzeigen im Modus ZigBee Technologie.
Farbe des Rings Display Bedeutung
Weißes Blinken
(max. 5 Minuten)
Gemessene
Temperatur
Aktive ausstehende Hub-Kopplung
Blaues Blinken
(max. 2 Minuten)
bt
Ausstehender Empfang einer FW-
Aktualisierung
Blau erleuchtet bt
Gerät über Bluetooth mit dem Smartphone
gekoppelt
Gelbes Blinken
(max. 2 Minuten)
H Einstellung Heiztemperatur
Zyanfarbenes Blinken (max.
2 Minuten)
C Einstellung Kühltemperatur
Drei zyanfarbene
Blinkimpulse
Einstellung speichern
Feste aktuelle Farbe
(max. 2 Minuten)
LeD Einstellung Ringfarbe
Drei Blinkimpulse Ringfarbe speichern
Grünes Blinken
3 schnelle Blinkimpulse
Gerät korrekt mit dem Smart-Hub
gekoppelt
ZURÜCKSETZEN DES THERMOSTATS
Durch Zurücksetzen werden die Werkseinstellungen wiederhergestellt. Halten Sie innerhalb
der ersten 5 Minuten nach Versorgung des Thermostats 30 s lang gedrückt; während der 30 s
blinkt der Ring in Blau und bestätigt daraufhin den Vorgang durch 2 weiße Blinkimpulse.
EINSTELLUNG VON DATUM/UHRZEIT ÜBER THERMOSTAT
Ist der Thermostat im Modus Standalone konfiguriert und die „Betriebsart On“-„Automatik“
eingestellt, können Datum und Uhrzeit bei einem Ausfall der Stromversorgung direkt am Gerät
ohne Benutzung der App eingegeben werden.
1.
Tippen Sie auf ; damit öffnen Sie die Phase „Uhrzeiteingabe“; während dieser Phase sind
die Tasten , und wirkungslos.
2. Drehen Sie den Ring und blenden Sie die Zahl ein, die dem gewünschten Wochentag
entspricht (1=Montag, 2=Dienstag, 3=Mittwoch usw.).
3. Bestätigen Sie mit ; Sie fahren nun mit der Einstellung der Stunden fort.
4. Drehen Sie den Ring und blenden Sie die Zahl ein, die den Stunden entspricht (00, 01, 02 usw.
bis 23).
5. Bestätigen Sie mit ; Sie fahren nun mit der Einstellung der Minuten fort.
6. Drehen Sie den Ring und blenden Sie die Zahl ein, die den Minuten entspricht (00, 01, 02 usw.
bis 59).
7. Bestätigen Sie mit ; der Thermostat kehrt in den Status vor dem Stromausfall zurück,
Display und Teil 2 des Rings hören zu blinken auf.
HINWEIS: Bei der Einstellung blinken das Display und der Teil 2 des Rings, außerdem blinkt die
Taste
in Rot. Sollten Sie innerhalb von 2 Minuten keine Einstellung vornehmen,
beendet der Thermostat den Vorgang.
Zur Änderung der Uhrzeit ohne Stromausfall tippen Sie
5 s lang und führen Sie die
vorgenannten Schritte 1 bis 7 aus.
INSTALLATIONSVORSCHRIFTEN.
• Installation und Konfiguration müssen durch Fachpersonal gemäß den im Anwendungsland des
Geräts geltenden Vorschriften zur Installation elektrischen Materials erfolgen.
• Der C-NO Relaiskontakt muss durch ein entsprechendes Gerät, eine Sicherung oder einen
Schutzschalter mit Nennstrom nicht über 10 A gegen Überspannungen geschützt werden.
• Keinen SELV-Kreis an die Klemmen C-NO anschließen, da eine doppelte Isolierung gegenüber
den Klemmen L-N nicht vorhanden ist
• Das Gerät muss in UP- oder AP-Dosen mit Halterungen und Abdeckrahmen 1,5 m über
dem Boden an einer Stelle installiert werden, die die richtige Erfassung der Raumtemperatur
gestattet. Zu vermeiden ist die Installation in Nischen, hinter Türen und Vorhängen oder in
Bereichen, die durch Wärmequellen, Zwangsbelüftungsströmen von Heizung/Kühlung oder
Witterungsfaktoren beeinflusst werden. Insbesondere zu vermeiden ist die Installation an
Außenwänden oder in der Nähe von Geräten, die Wärme erzeugen (z.B.: Regler oder Lampen).
MERKMALE.
• Nennversorgungsspannung: 100-240 V~, 50/60 Hz.
• Verlustleistung: 0,55 W.
• Übertragene Funkleistung: < 100mW (20dBm).
• Frequenzbereich: 2400-2483,5 MHz.
• Klemmen:
- 2 Klemmen (L und N) für Leitung und Nullleiter
- 2 Klemmen für Außentemperaturfühler (Art. 02965.1 und 20432-19432-14432)
Max. Kabellänge für den Anschluss des Außenfühlers: 10 m.
Zu verwenden ist ein verdrilltes Kabel mit 0,5 mm
2
Mindestquerschnitt (Art. 01840)
- 2 Klemmen für Relais C-NO.
• Relaisausgang mit potenzialfreiem Kontakt: 5(2) A 240 V~
• Eingang für Außenfühler (Art. 02965.1-20432-19432-14432) mit den Funktionen:
- Ersatz des Innenfühlers
- Mittelwert mit Innenfühler
- Estrich-Begrenzungstemperatur
• Einstellbereich aktueller Sollwert: 4°C - 40°C.
• Messgenauigkeit Temp. (eingebauter Fühler): 0,5°C zwischen +15°C und 30°C, 0,8°C bei
Extremwerten
• Für Heizung/Kühlung verwendbar (Winter/Sommer)
• Betriebsarten: Automatik, Handbetrieb, Reduzierter Betrieb, Abwesenheit, Schutzbetrieb, Off,
Zeitgesteuerter Handbetrieb
• Temperaturregelalgorithmen: ON/OFF oder PID, konfigurierbar
• 4 frontseitige Tasten für Bedienung und Konfiguration/Zurücksetzen
• RGB-LED zur Anzeige des Konfigurationsstatus (blaues Blinken) und des Ausgangsstatus
(konfigurierbare Farbe)
• Betriebstemperatur: T40 (0°C +40 °C) (Innenbereich)
• Schutzart: IP30
• ErP-Klassifizierung (Verordnung EG 811/2013): - ON/OFF: Klasse I, Beitrag 1%. - PID: Klasse
IV, Beitrag 2%
• Geräteklasse II
• Manuelle Schaltzyklen: 3.000
• Automatische Schaltzyklen: 100.000
• Kontaktöffnung: Mikrotrennung
• Wirkungsweise: 1BU
• Trackinganzeige: PTI175
• Verschmutzungssituation: 2
• Nennstoßspannung: 4000 V
• Softwareklasse: A
• Auflösung der Ablesung: 0,1 °C
• Auflösung der Einstellungen: 0,1 °C
• Aktualisierung der Temperaturanzeige: alle 10 s
• Anzeige der Raumtemperatur: 0 °C +40 °C
• Temperaturhysterese, über App einstellbar: 0,1 °C bis 1 °C
• Zeiteinstellung der Temperatur (mittels App)
• Umgebungstemperatur während des Transports: -25 °C +60 °
• Fehler Uhr: ≤ 1 s pro Tag
• Mit der App View Wireless konfiguriert der Installateur den Thermostat und erstellt die
Klimaprogramme.
• Mit der App View Wireless und der App View erstellt oder ändert der Administrator die
Klimaprogramme.
• Steuerung über App View, Sprachassistenten Alexa, Google, Siri und Homekit
FUNKTIONSWEISE.
Bei der Funktionsweise Bluetooth Technologie muss das Gerät mit der App View Wireless kon-
figuriert werden.
Über die App können folgende Parameter eingestellt werden:
• Helligkeit in Standby: stark, mittel, gering, aus; Standard = mittel
• Auswahl Anzeigen des kreisförmigen Rings: automatisch oder einfarbig; Standard = automatisch
• Auswahl RGB-Farbe: bei einfarbiger Auswahl Einstellmöglichkeit der Farbe
• Temperatureinstellung für Heizung: -5°C bis +5°C mit Standard = 0°C
• Temperatureinstellung für Kühlung: -5°C bis +5°C mit Standard = 0°C
• Verwendung Außenfühler: deaktiviert, Mittelwert mit Innenfühler, als Ersatz des Innenfühlers;
Standard = deaktiviert
• Status Relaisausgang: Schließer, Öffner; Standard = Schließer
• Regelung: On/Off, PID; Standard = On/Off
• Hysterese für On/Off-Regelung: 0.1°C bis 1°C; Standard = 0.2°C
• Proportionalband für PID-Regelung: 0.5°C bis 5°C; Standard = 3°C
• Integralzeit für PID-Regelung: 5 min bis 120 min; Standard = 20 min
• Differentialzeit für PID-Regelung: 0 bis 255 s, deaktiviert, Standard=0
Produktspezifikationen
| Marke: | Vimar |
| Kategorie: | Thermostat |
| Modell: | 02973.N |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Vimar 02973.N benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Thermostat Vimar
29 Dezember 2026
1 November 2025
31 Oktober 2025
31 Oktober 2025
23 Oktober 2025
30 August 2025
21 August 2025
21 August 2025
21 August 2025
21 August 2025
Bedienungsanleitung Thermostat
- Mikoterm
- EnerGenie
- Boneco
- AcuRite
- THERMAFLEX
- Landis Gyr
- Thermy
- EVE
- Lowes
- Intertechno
- Wattio
- Johnson Control
- Enda
- ATAG
- Nexa
Neueste Bedienungsanleitung für -Kategorien-
19 Januar 2026
14 Januar 2026
14 Januar 2026
13 Januar 2026
2 Januar 2026
27 Dezember 2025
25 Dezember 2025
23 Dezember 2025
23 Dezember 2025
20 Dezember 2025
