Seite 1/4
Originalbetriebsanleitung
© 2021 alle Rechte sind der Festo SE & Co. KG vorbehalten
1 Mitgeltende Dokumente
HINWEIS!
Technische Daten zum Produkt können in anderen Dokumenten abweichende
Werte aufweisen. Beim Betrieb in explosionsfähiger Atmosphäre gelten stets vor
rangig die technischen Daten des vorliegenden Dokuments.
Alle verfügbaren Dokumente zum Produkt www.festo.com/sp.è
Kennzeichnung
II 2G Ex h IIC T6…T4 Gb
II 2D Ex h IIIC T80°C…T120°C Db
0°C T£
a
+60°C £
Tab. 1
2 Sicherheit
2.1 Allgemeine Sicherheitshinweise
Gerät kann unter den angegebenen Betriebsbedingungen in den Zonen 1 und
2 explosionsfähiger Gasatmosphären und in den Zonen 21 und 22 explosions
fähiger Staubatmosphären eingesetzt werden.
Gerät im Originalzustand, ohne jegliche eigenmächtige Veränderung verwen
den.
Alle Arbeiten außerhalb explosionsgefährdeter Bereiche durchführen.
Betriebsmedium außerhalb des explosionsgefährdeten Bereichs ansaugen.
Berücksichtigtes Zubehör verwenden.
Nur Medien gemäß Spezifikation verwenden. 9 Technische Daten.è
Medien
Bei Einsatz von gesättigtem Wasserdampf: Dampfdruck bei der Auslegung
des Ventils berücksichtigen
Antrieb
Antrieb nicht öffnen (Druck im Antrieb oder gespannte Feder).
Mechanische Belastungen des Ventils vermeiden. Antrieb nicht als Hebel ver
wenden.
2.2 Bestimmungsgemäße Verwendung
Bestimmungsgemäß wird der Kolbenantrieb DFPK mit einem Schrägsitzventil
VZXA... oder einem Deckelbausatz VAVCF12SCC... verwendet.
2.3 Qualifikation des Fachpersonals
Arbeiten am Produkt nur durch qualifiziertes Fachpersonal. Das Fachpersonal
muss mit der Installation von Anlagen der Prozessautomation vertraut sein.
3 Weiterführende Informationen
Zubehör www.festo.com/catalogue.è
Ersatzteile www.festo.com/spareparts.è
4 Service
Bei technischen Fragen mit dem regionalen Ansprechpartner von Festo in Verbin
dung setzen www.festo.com.è
5 Produktübersicht
5.1 Aufbau
5.1.1 Produktaufbau
1
Stellungsanzeige
2
Pneumatischer Anschluss (2)
3
Schnittstelle Antrieb/Schrägsitz
ventil oder Deckelbausatz
4
Antriebsgehäuse
5
Pneumatischer Anschluss (4)
Fig. 1 Produktaufbau
Stellungsanzeige
Die pneumatische Stellungsanzeige zeigt die Position der Antriebsstange an.
Anzeigezylinder oben Anzeigezylinder unten
Antriebsstange eingefahren, Ventil geöffnet Antriebsstange ausgefahren, Ventil geschlossen
Tab. 2 Stellungsanzeige
5.2 Funktion
Der Kolbenantrieb DFPK ist ein druckgasbetätigter Pneumatikantrieb. Der DFPK
kann für folgende Anwendungen verwendet werden:
Ventilantrieb, in Verbindung mit Schrägsitzventil VZXA...
Ventilblocklösung, in Verbindung mit Deckelbausatz VAVCF12SCC...
Der Kolbenantrieb kann als doppeltwirkender oder einfachwirkender Antrieb aus
geführt sein. Bei einfachwirkenden Antrieben sorgt ein Federsystem für das Öff
nen/Schließen des angeschlossenen Ventils bei Druckabsenkung oder Druckaus
fall.
Zur Schaltung des Kolbenantriebs sind Steuerventile notwendig.
Anströmung über Ventilsitz
Nur für gasförmige Medien geeignet, da bei Verwendung inkompressibler Me
dien Druckstöße im Leitungssystem entstehen.
Steuerfunktion
Einfachwirkend Doppeltwirkend
Durch Federkraft oder durch re
duzierte Federkraft geschlossen
(normally closed  NC)
Durch Federkraft geöffnet (nor
mally open NO)
Öffnen und Schließen durch
wechselseitiges Beaufschlagen
mit Betriebsmedium (Druckluft)
Tab. 3 Steuerfunktion
8143604
DFPK
Kolbenantrieb
8143604
202009a
[8143605]
Betriebsanleitung
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 3470
www.festo.com

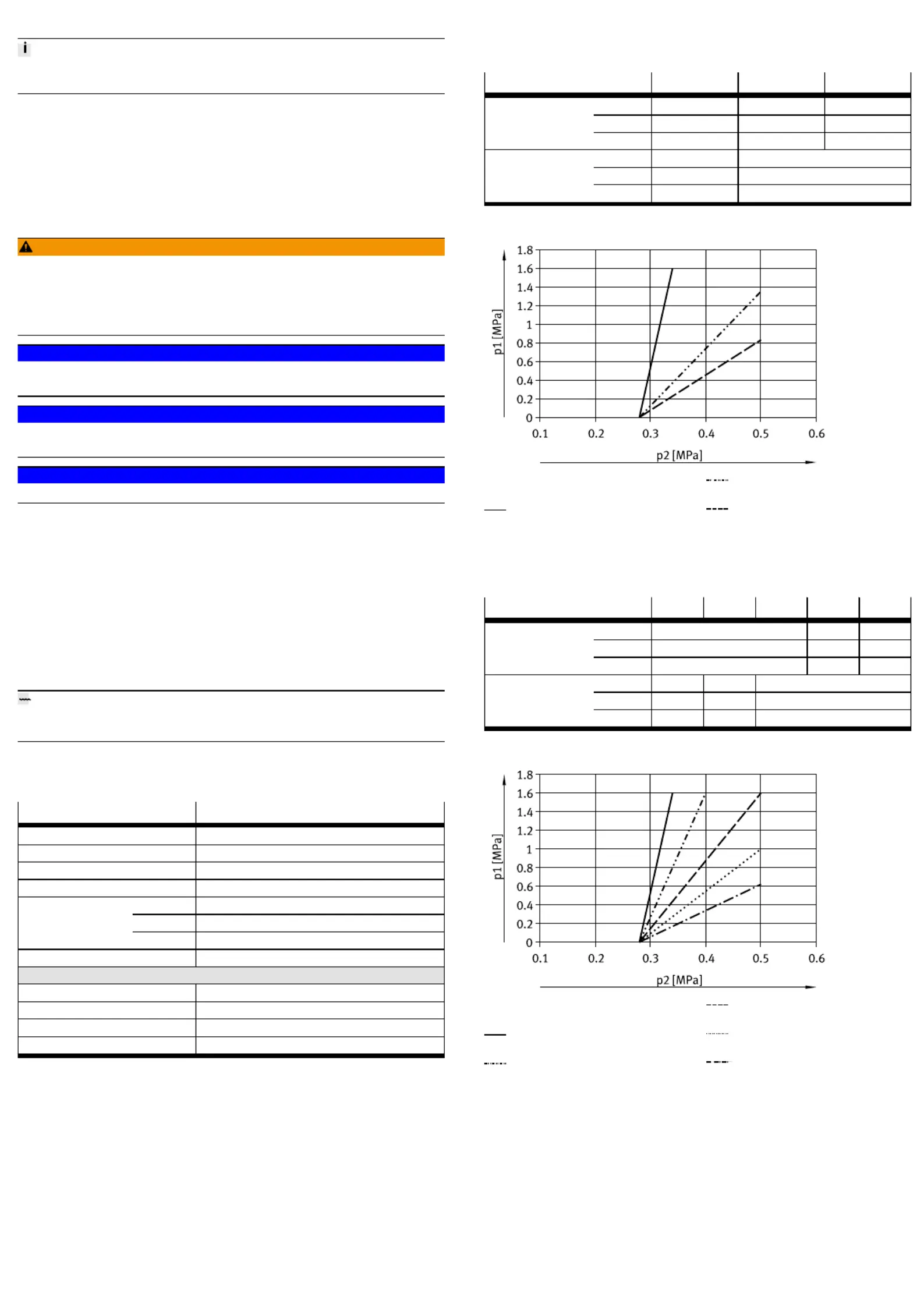

6 Montage und Installation
Bei Kolbenantrieben DFPK46... ausschließlich Verschraubungen G mit max.x
SW14 verwenden.
1. Schrägsitzventil oder Deckelbausatz anschließen.
2. Leitung des Betriebsmediums anschließen.
Pneumatischer Anschluss (2): Betriebsmedium
Pneumatischer Anschluss (4): Entlüftungsanschluss bei einfachwirken
den Antrieben oder Betriebsmedium bei doppeltwirkenden Anrieben
3. Bei einfachwirkenden Antrieben: Schalldämpfer in den Entlüftungsanschluss
montieren oder Verschlauchung für geführte Abluft verwenden.
7 Inbetriebnahme
WARNUNG!
Die Entladung elektrostatisch aufgeladener Teile kann zu zündfähigen Funken
führen.
Elektrostatische Aufladung durch geeignete Installations und Reinigungs
maßnahmen verhindern.
Gerät in den Potenzialausgleich der Anlage einbeziehen.
HINWEIS!
Stark ladungserzeugende Prozesse können nicht leitfähige Schichten und Überzü
ge auf metallischen Oberflächen aufladen.
HINWEIS!
Ausströmende Abluft kann abgelagerten Staub aufwirbeln und eine explosionsfä
hige Staubatmosphäre hervorrufen.
HINWEIS!
Angewandte Zündschutzart: c (konstruktive Sicherheit)
Voraussetzungen
Schrägsitzventil oder Deckelbausatz ist vollständig montiert und angeschlos
sen.
Betriebsbedingungen prüfen
1. Betriebsbedingungen und Grenzwerte prüfen 9 Technische Daten.è
2. Anschlussstellen auf Dichtigkeit prüfen.
3. Verträglichkeit der Geräte im System auf den Maximaldruck prüfen (Druck
spitzen berücksichtigen). Gegebenenfalls die Applikationsparameter anpas
sen.
8 Entsorgung
UMWELT!
Verpackung und Produkt gemäß den geltenden Bestimmungen der umweltge
rechten Wiederverwertung zuführen.
9 Technische Daten
9.1 Technische Daten allgemein
DFPK-...
Einbaulage beliebig
Umgebungstemperatur [°C] 0…60
Schutzart IP65, IP67
Einsatz im Außenbereich wettergeschützte Einsatzorte Klasse C1 nach EN606541
Betriebsdruck [MPa] 0,5…1
[psi] 72,5…145
[bar] 5…10
Betriebsmedium Druckluft nach ISO85731:2010 [7:4:4]
Werkstoffe
Gehäuse Edelstahlguss
Dichtung FPM
Kolbenstange hochlegierter Stahl, rostfrei
Deckel Edelstahlguss
Tab. 4 Technische Daten DFPK...
9.2 Technische Daten pneumatisch
Mediumsdruck und Betriebsdruck DFPK-46-...-S (Medienstrom unter Ventilsitz,
NO) in Verbindung mit VAVC-F12-SCC-...
Nennweite DN 13 20 25
Max. Mediumsdruck [MPa] 1,6 1,35 0,83
[psi] 232 195,8 120,4
[bar] 16 13,5 8,3
Min. Betriebsdruck [MPa] 0,34 0,5
[psi] 49,3 72,5
[bar] 3,4 5
Tab. 5 Grenzwerte Mediumsdruck und Betriebsdruck DFPK46...S
p1 Mediumsdruck
p2 Betriebsdruck
DN13
DN20
DN25
Fig. 2 Mediumsdruck und Betriebsdruck DFPK46…S
Mediumsdruck und Betriebsdruck DFPK-75-...-S (Medienstrom unter Ventilsitz,
NO) in Verbindung mit VAVC-F12-SCC-...
Nennweite DN 20 25 32 40 50
Max. Mediumsdruck [MPa] 1,6 1 0,62
[psi] 232 145 89,9
[bar] 16 10 6,2
Min. Betriebsdruck [MPa] 0,34 0,4 0,5
[psi] 49,3 58 72,5
[bar] 3,4 4 5
Tab. 6 Grenzwerte Mediumsdruck und Betriebsdruck DFPK75...S
p1 Mediumsdruck
p2 Betriebsdruck
DN20
DN25
DN32
DN40
DN50
Fig. 3 Mediumsdruck und Betriebsdruck DFPK75…S

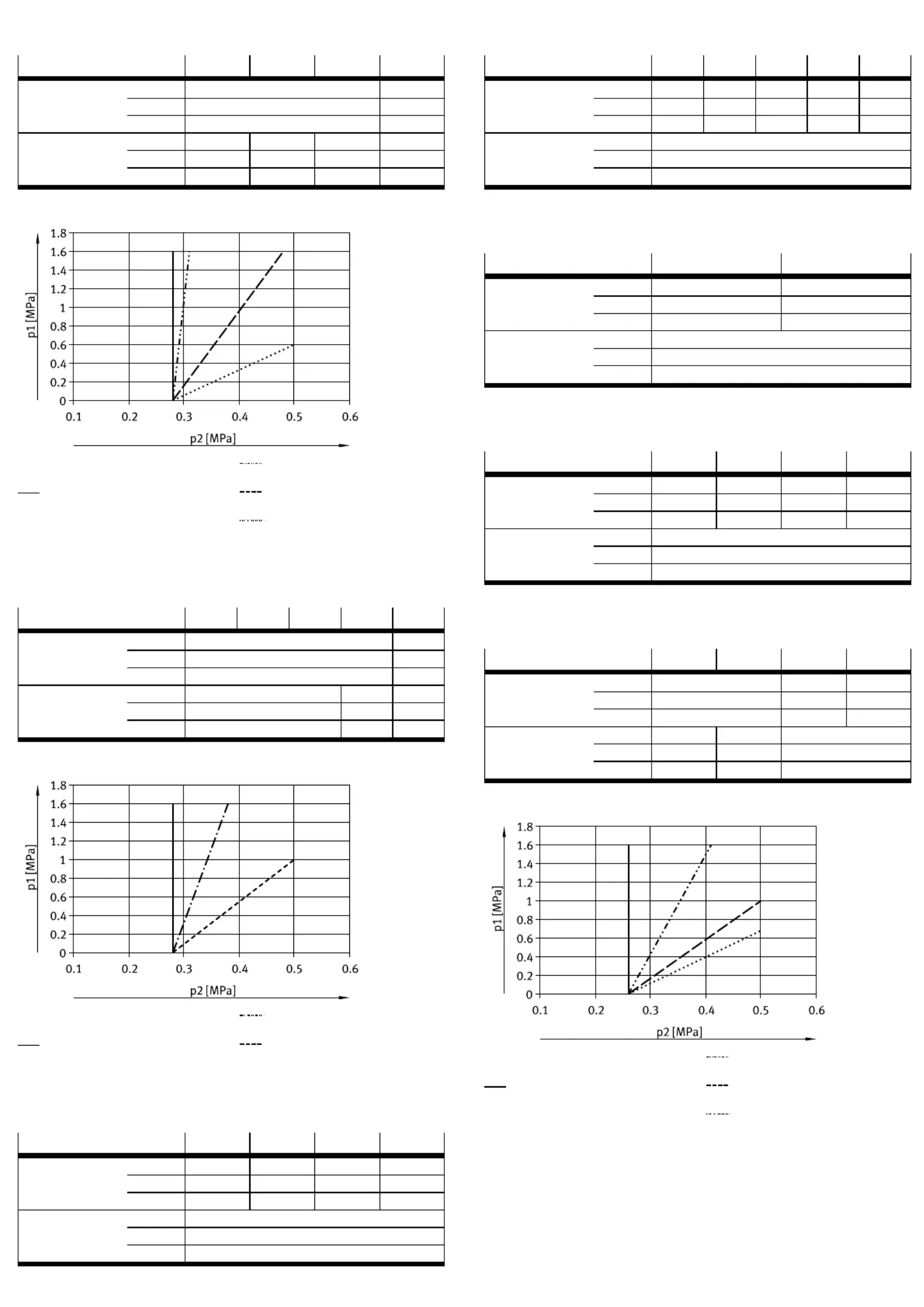

Mediumsdruck und Betriebsdruck DFPK-46-...-D (Medienstrom unter Ventilsitz,
doppeltwirkend) in Verbindung mit VAVC-F12-SCC-...
Nennweite DN 13 20 25 32
Max. Mediumsdruck [MPa] 1,6 0,6
[psi] 232 87
[bar] 16 6
Min. Betriebsdruck [MPa] 0,28 0,31 0,48 0,5
[psi] 40,6 45 69,6 72,5
[bar] 2,8 3,1 4,8 5
Tab. 7 Grenzwerte Mediumsdruck und Betriebsdruck DFPK46...D
p1 Mediumsdruck
p2 Betriebsdruck
DN13
DN20
DN25
DN32
Fig. 4 Mediumsdruck und Betriebsdruck DFPK46…D
Mediumsdruck und Betriebsdruck DFPK-75-...-D (Medienstrom unter Ventilsitz,
doppeltwirkend) in Verbindung mit VAVC-F12-SCC-...
Nennweite DN 20 25 32 40 50
Max. Mediumsdruck [MPa] 1,6 1
[psi] 232 145
[bar] 16 10
Min. Betriebsdruck [MPa] 0,28 0,38 0,5
[psi] 40,6 0,38 72,5
[bar] 2,8 3,8 5
Tab. 8 Grenzwerte Mediumsdruck und Betriebsdruck DFPK75...D
p1 Mediumsdruck
p2 Betriebsdruck
DN20, DN25, DN32
DN40
DN50
Fig. 5 Mediumsdruck und Betriebsdruck DFPK75…D
Mediumsdruck und Betriebsdruck DFPK-46 (Medienstrom unter Ventilsitz, NC)
in Verbindung mit VAVC-F12-SCC-...
Nennweite DN 13 20 25 32
Mediumsdruck [MPa] 0…3 0…1,28 0…0,83 0…0,44
[psi] 0…435 0…185,6 0…120,4 0…63,8
[bar] 0…30 0…12,8 0…8,3 0…4,4
Min. Betriebsdruck [MPa] 0,48
[psi] 69,6
[bar] 4,8
Tab. 9 Grenzwerte Mediumsdruck und Betriebsdruck DFPK46
Mediumsdruck und Betriebsdruck DFPK-75 (Medienstrom unter Ventilsitz, NC)
in Verbindung mit VAVC-F12-SCC-...
Nennweite DN 20 25 32 40 50
Mediumsdruck [MPa] 0…3 0…2,3 0…1,35 0…0,93 0…0,56
[psi] 0…435 0…333,5 0…195,8 0…134,9 0…81,2
[bar] 0…30 0…23 0…13,5 0…9,3 0…5,6
Min. Betriebsdruck [MPa] 0,46
[psi] 66,7
[bar] 4,6
Tab. 10 Grenzwerte Mediumsdruck und Betriebsdruck DFPK75
Mediumsdruck und Betriebsdruck DFPK-46-...-PR (Medienstrom unter Ventil-
sitz, NC mit reduzierter Federkraft) in Verbindung mit VAVC-F12-SCC-...
Nennweite DN 13 20
Max. Mediumsdruck [MPa] 1,15 0,6
[psi] 166,8 87
[bar] 11,5 6
Min. Betriebsdruck [MPa] 0,26
[psi] 37,7
[bar] 2,6
Tab. 11 Grenzwerte Mediumsdruck und Betriebsdruck DFPK46...PR
Mediumsdruck und Betriebsdruck DFPK-75-...-PR (Medienstrom unter Ventil-
sitz, NC mit reduzierter Federkraft) in Verbindung mit VAVC-F12-SCC-...
Nennweite DN 20 25 32 40
Max. Mediumsdruck [MPa] 1,6 0,93 0,48 0,4
[psi] 232 134,9 69,6 58
[bar] 16 9,3 4,8 4
Min. Betriebsdruck [MPa] 0,22
[psi] 31,9
[bar] 2,2
Tab. 12 Grenzwerte Mediumsdruck und Betriebsdruck DFPK75...PR
Mediumsdruck und Betriebsdruck DFPK-46-...-PR (Medienstrom über Ventilsitz,
NC mit reduzierter Federkraft) in Verbindung mit VAVC-F12-SCC-...
Nennweite DN 13 20 25 32
Max. Mediumsdruck [MPa] 1,6 1 0,68
[psi] 232 145 98,6
[bar] 16 10 6,8
Min. Betriebsdruck [MPa] 0,26 0,41 0,5
[psi] 37,7 59,5 72,5
[bar] 2,6 4,1 5
Tab. 13 Grenzwerte Mediumsdruck und Betriebsdruck DFPK46...PR
p1 Mediumsdruck
p2 Betriebsdruck
DN13
DN20
DN25
DN32
Fig. 6 Mediumsdruck und Betriebsdruck DFPK46…PR
