Seite 1/4
Originalbetriebsanleitung
© 2020 alle Rechte sind der & Co. KG vorbehaltenFesto SE
1 Mitgeltende Dokumente
Alle verfügbaren Dokumente zum Produkt www.festo.com/sp.è
2 Sicherheit
2.1 Sicherheitshinweise
– Umgebungsbedingungen am Einsatzort berücksichtigen.
– Produkt nur im Originalzustand ohne eigenmächtige Veränderungen verwen
den.
– Kennzeichnungen am Produkt berücksichtigen.
– Produkt kühl, trocken, UV und korrosionsgeschützt lagern. Für kurze Lager
zeiten sorgen.
– Vor Montage, Installations und Wartungsarbeiten: Druckluftversorgung aus
schalten und gegen Wiedereinschalten sichern.
– Anziehdrehmomente einhalten. Ohne spezielle Angabe beträgt die Tole
ranz±20%.
2.2 Bestimmungsgemäße Verwendung
Der Stopperzylinder DFST wird bestimmungsgemäß als einfahrbarer Festanschlag
eingesetzt, um bei bewegtem Fördergut definierte Haltepositionen zu erreichen
(z. B. bei Bestückungs oder Sortieranlagen). In Pufferzonen vereinzelt der DFST
das anstehende Fördergut.
Fig. 1 Fördergut anhalten
2.3 Vorhersehbare Fehlanwendung
Bei DFST...L: Der Kipphebel darf von dem Fördergut bei aktiver Kipphebelverrie
gelung nicht gegen die Anschlagrichtung überfahren werden. Sonst beschädigt
das Fördergut den Verriegelungsmechanismus.
2.4 Qualifikation des Fachpersonals
Einbau, Inbetriebnahme, Wartung und Ausbau nur durch qualifiziertes Fachperso
nal.
Das Fachpersonal muss mit der Installation von pneumatischen Steuerungssyste
men vertraut sein.
3 Weiterführende Informationen
– Zubehör www.festo.com/catalogue.è
– Ersatzteile www.festo.com/spareparts.è
4 Service
Bei technischen Fragen mit dem regionalen Ansprechpartner von Festo in Verbin
dung setzen www.festo.com.è
5 Produktübersicht
5.1 Funktion
Der Stopperzylinder DFST ist ein doppeltwirkender Zylinder. Durch das Belüften
des Druckluftanschlusses fährt die Kolbenstange mit dem Kipphebelmechanis1
mus aus. Der Kipphebel stoppt das auftreffende Fördergut mit dem integrierten
Stoßdämpfer sanft ab. Durch das Belüften des Druckluftanschlusses fährt die2
Kolbenstange wieder ein. Der Stopperzylinder mit Federrückstellung (gilt nicht bei
DFST...D/DL) kann auch einfachwirkend eingesetzt werden. Dies geschieht
durch Einschrauben eines Schalldämpfers in Druckluftanschluss . Dies ist sinn1
voll, wenn geringe Ausfahrgeschwindigkeiten ausreichen.
Kipphebelverriegelung
Beim Stopperzylinder DFST..L mit werkseitger Kipphebelverriegelung rastet der
Kipphebel in seiner Endlage ein. Beim Einfahren des Stopperzylinders wird die
Kipphebelverriegelung automatisch deaktiviert.

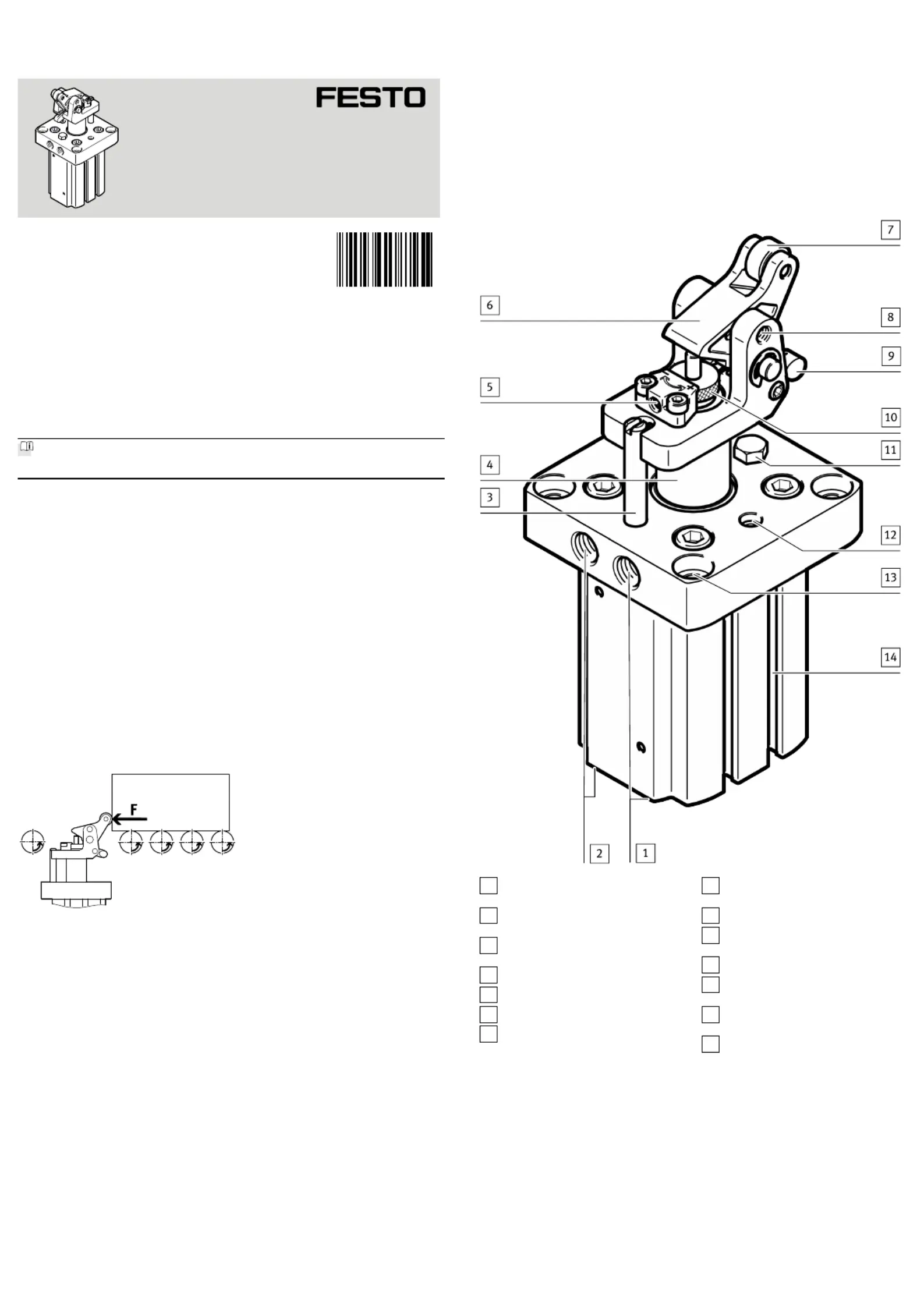

5.2 Aufbau
1
Druckluftanschluss (ausfahrend,
2x)
2
Druckluftanschluss (einfahrend,
2x)
3
Führungsstange zur Verdrehsiche
rung
4
Kolbenstange
5
Arretierung für Rändelmutter
6
Rollenkipphebel
7
Anschlagrolle
8
Gewinde für induktiven Nähe
rungsschalter (2x)
9
Kipphebelverriegelung (optional)
10
Rändelmutter zur Einstellung der
Dämpfung
11
Anschlag Kipphebelverriegelung
12
Bohrung zur Lagerung Kipphebel
deaktivierung
13
Durchgangsbohrung zur Befesti
gung (4x)
14
Nut für Näherungsschalter (6x)
Fig. 2 Produktaufbau
8123248
DFST-32-...-G2
Stopperzylinder
8123248
202001
[8123249]
Anleitung| Bedienung
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 3470
www.festo.com
6 Montage
6.1 Vorbereitung

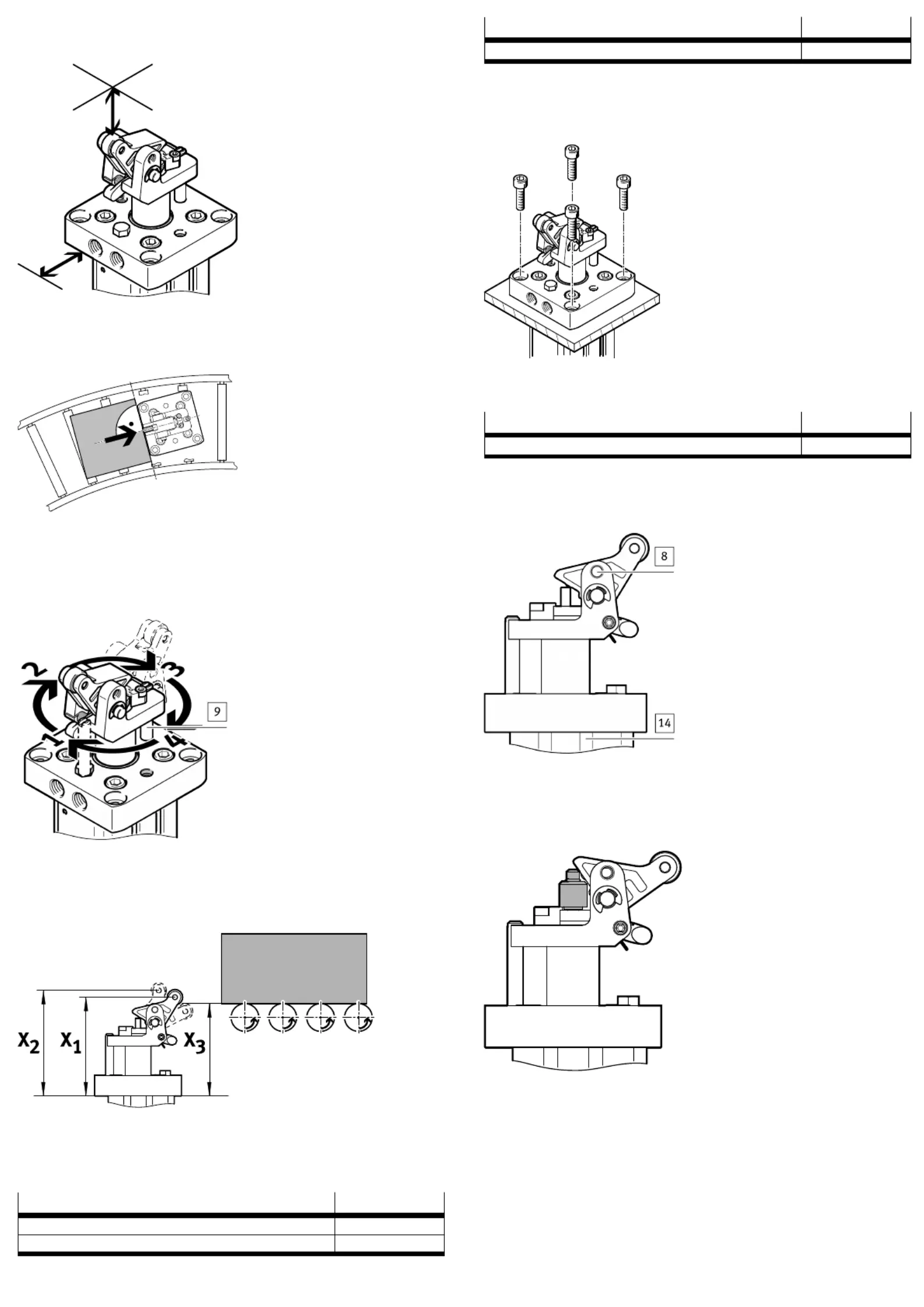

Fig. 3 Erforderliche Abstände einhalten
• Genügend Platz für die pneumatischen Anschlüsse und einen Stoßdämpfer
wechsel einhalten.
Fig. 4 Ausrichtung Fördergut
• Auf folgende Punkte achten:
• das Fördergut prallt auf die Rolle des Kipphebels.
• die Transportrichtung des Förderguts ist exakt senkrecht zum Rollenkipp
hebel ausgerichtet.
Fig. 5 Stopperkopf umsetzen
• Der Rollenkipphebel kann durch das Versetzen der Führungsstange um je9
weils 90° in jede der 4Stellungen gedreht werden. Führungsstange beim Ein
schrauben in der neuen Position mit Schraubensicherungsmittel sichern.
Fig. 6 Montageabstände
• Abstände X
1
, X
2
und X
3
berücksichtigen. Die Abstände beziehen sich auf die
Flanschunterseite als Montageebene des Stopperzylinders, bei aufgefahren
Kolbenstange.
Baugröße 32
X1 (Maximalabstand zur Palettenunterseite) [mm] 76,1
X2 (Kipphebel durchgedrückt) [mm] 81,3
Baugröße 32
X3 (Mindestabstand zur Palettenunterseite) [mm] 73,8
1)
1) Die Abmessungen beziehen sich auf die Position der maximalen Energieaufnahme (Rändelmutter in der
oberen Position).
Tab. 1 Montageabstände
6.2 Befestigung
Fig. 7 Direktbefestigung
• Stopperzylinder mit 4 Schrauben befestigen.
Baugröße 32
Schraube M6
Tab. 2 Schraubengrößen
6.3 Montage Zubehör
Näherungsschalter
Fig. 8
• Näherungsschalter gemäß Montageanleitung im Gewinde bzw. in der Nut8
aD befestigen.
Kipphebeldeaktivierung
Fig. 9 Kipphebeldeaktivierung
• Kipphebeldeaktivierung gemäß der Montageanleitung aufstecken.
7 Installation pneumatisch

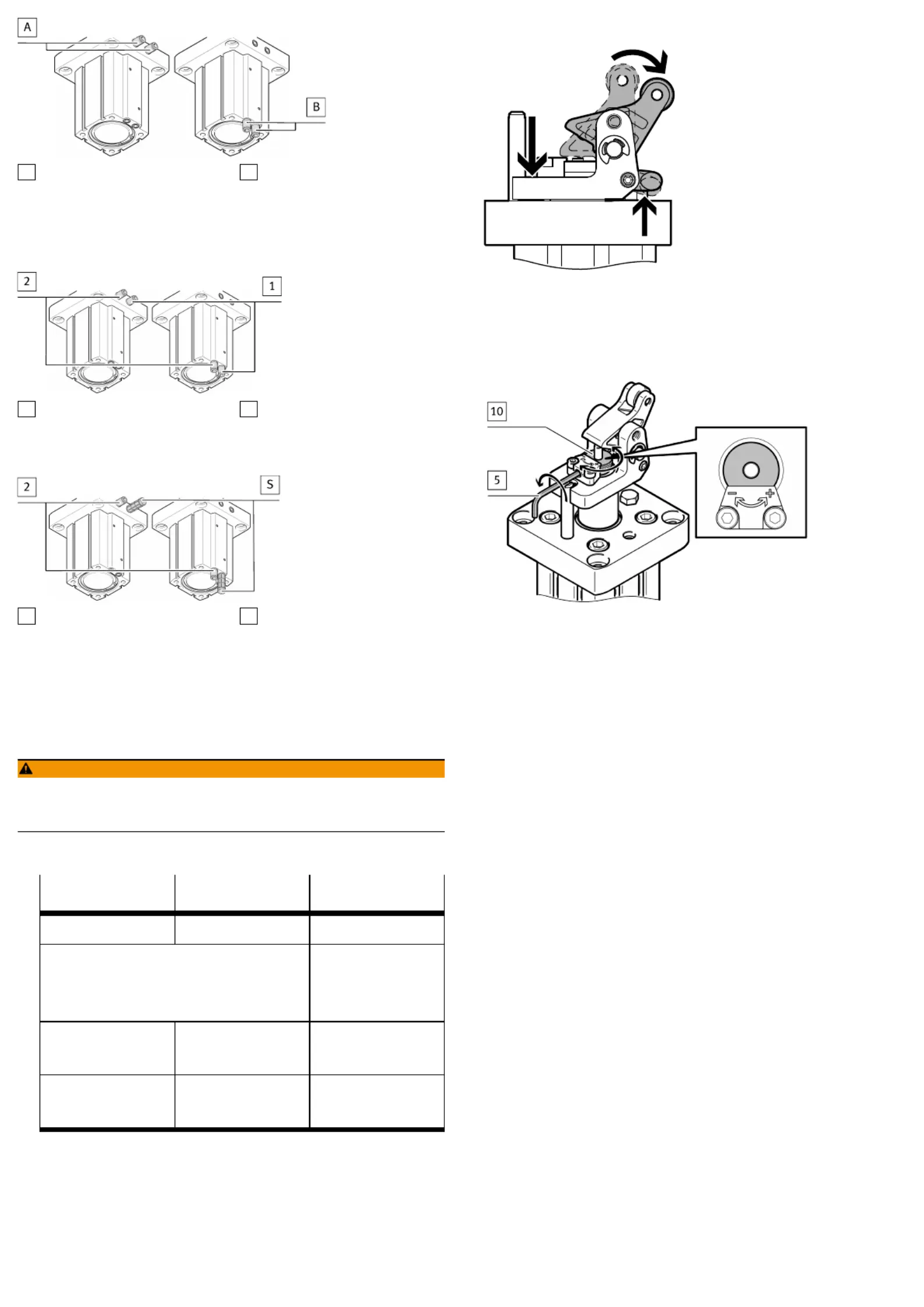

• Eine der beiden Anschlussalternativen auswählen:
A
Anschluss am Flansch
B
Anschluss von unten
Fig. 10 Pneumatische Anschlussalternativen
• Eine der beiden Ansteuerungsarten (doppeltwirkend/einfachwirkend) aus
wählen:
2
Anschluss einfahrend
1
Anschluss ausfahrend
Fig. 11 Ansteuerung doppeltwirkend
2
Anschluss einfahrend
S
Schalldämpfer
Fig. 12 Ansteuerung einfachwirkend
1. Bei Einsatz als einfachwirkender Zylinder: Einen Schalldämpfer in den Druck
luftanschluss auf der Unterseite drehen ( www.festo.com/catalogue).è
2. Druckluftanschlüsse verschlauchen.
Falls erforderlich, Gewindestifte in den Alternativanschlüssen umsetzen und
abdichten.
8 Inbetriebnahme
WARNUNG!
Verletzungsgefahr durch unerwartete Bewegung von Bauteilen.
• Verfahrbereich vor Eingriffen schützen.
• Verfahrbereich von Fremdgegenständen freihalten.
1. Anlage langsam belüften.
2. Probelauf starten:
Doppelwirkender Ein-
satz
Einfachwirkender Ein-
satz
Reaktion
Druckluftanschluss belüf1
ten.
Druckluftanschluss entlüf2
ten.
Die Kolbenstange fährt aus.
Stopperzylinder mit Fördergut anfahren. Das anfahrende Fördergut
wird gestoppt und drückt den
Kipphebel in die hintere End
lage (bei Variante DFST...L
rastet der Kipphebel dabei
ein).
Druckluftanschluss belüf2
ten und
Druckluftanschluss entlüf1
ten.
Druckluftanschluss belüf2
ten.
Die Kolbenstange fährt ein.
Die Kipphebelverrigelung wird
entriegelt. Das Fördergut wird
weitertransportiert.
Druckluftanschluss belüf1
ten und
Druckluftanschluss entlüf2
ten.
Druckluftanschluss entlüf2
ten.
Kolbenstange fährt aus. Der
Stopperzylinder kann das
nächste Fördergut stoppen.
Tab. 3 Inbetriebnahmeschritte
3. Probelauf nach Ablauf aller Einstellungen beenden.
Automatische Entriegelung der Kipphebelverriegelung bei DFST-...-L (Zubehör)
Fig. 13
• Druckluftanschluss belüften.2
Ä
Beim Einfahren der Kolbenstange drückt die Kipphebelverriegelung auf
die Schraube und gibt den Kipphebel frei.
Dämpfungseinstellung
Fig. 14 Stoßdämpfer einstellen
1. Arretierung für Rändelmutter lösen.5
2. Rändelmutter drehen bis die gewünschte Dämpfung erreicht ist.
Ä
Bei richtiger Einstellung drückt das Fördergut den Kipphebel zügig durch
und kommt zum Stehen. Die Dämpfung ist zu hart, wenn das Fördergut
sofort zurückprallt oder sehr lange Zeit benötigt, um den Kipphebel
durchzudrücken. Die Dämpfung ist zu weich, wenn der Kipphebel in der
Endlage ohne Dämpfung hart anschlägt.
Der Einstellbereich hat einen oberen und unteren Anschlag:
– Rändelmutter gegen den Uhrzeigersinn in Richtung "+" drehen:aJ
Dämpfung wird härter
– Rändelmutter im Uhrzeigersinn in Richtung "" drehen: DämpfungaJ
wird weicher
3. Arretierung für Rändelmutter festdrehen. Anziehdrehmoment: 1,5 Nm5
9 Wartung
9.1 Reinigung
Produkt von außen mit einem weichen Lappen reinigen. Keine aggressiven Reini
gungsmittel verwenden.
