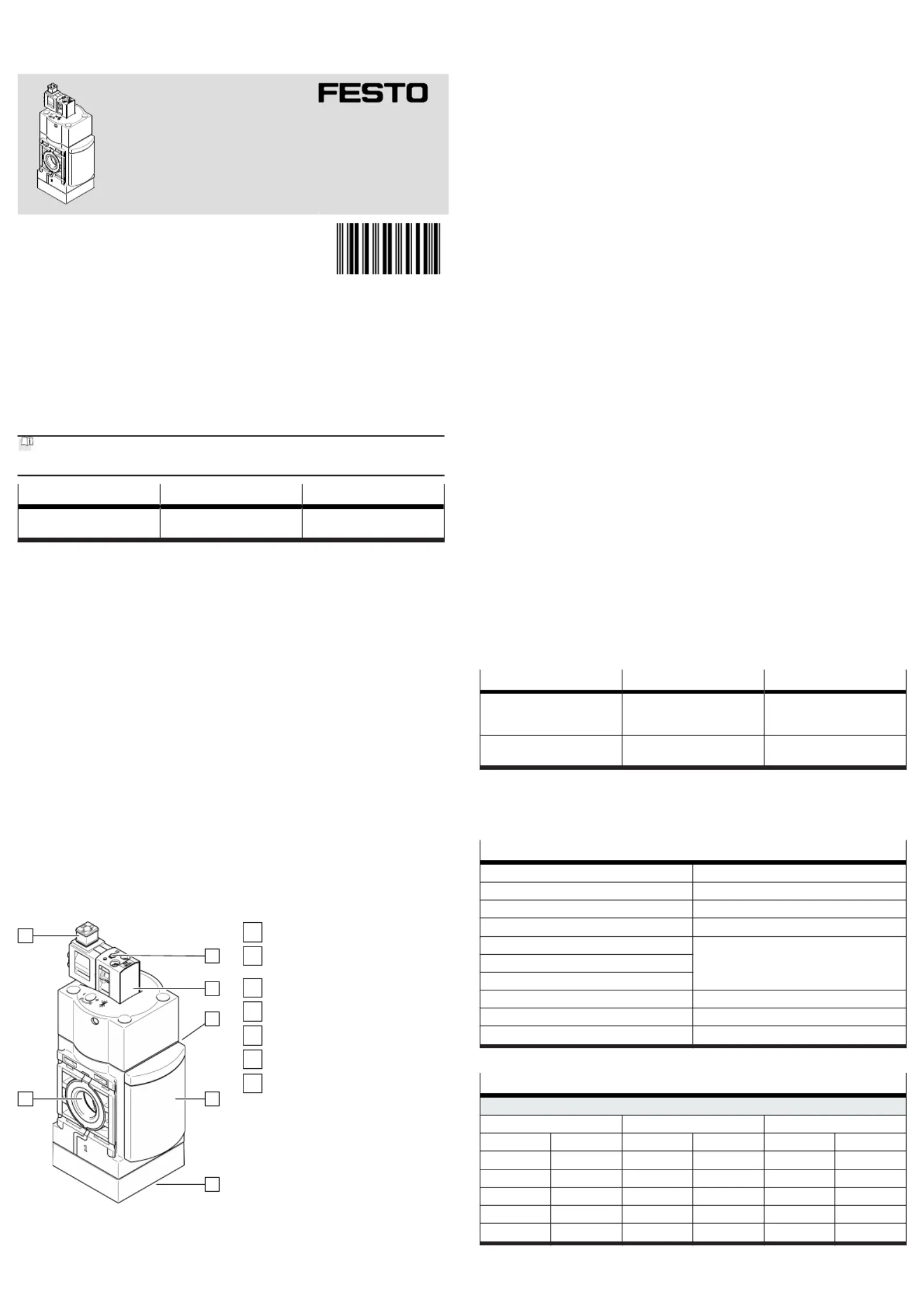

MS6-EE-...-B

Einschaltventil

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Deutschland

+49 711 347-0

www.festo.com

Betriebsanleitung

8181863

2023-02a

[8181864]

8181863

Originalbetriebsanleitung

© 2023 alle Rechte sind der Festo SE & Co. KG vorbehalten

1

Mitgeltende Dokumente

Alle verfügbaren Dokumente zum Produkt

è

www.festo.com/sp.

DokumentProduktInhalt

MontageanleitungWandbefestigungsbausatz

MS...-WPE(-B)

–

Tab. 1:

Mitgeltende Dokumente

2Sicherheit

2.1

Sicherheitshinweise

–Das Produkt nur im Originalzustand ohne eigenmächtige Veränderungen ver-

wenden.

–Das Produkt nur in technisch einwandfreiem Zustand verwenden.

–Die Kennzeichnungen am Produkt berücksichtigen.

–

Die Umgebungsbedingungen am Einsatzort berücksichtigen.

–Vor Arbeiten am Produkt: Druckluftversorgung ausschalten und gegen Wieder-

einschalten sichern.

2.2Bestimmungsgemäße Verwendung

Das Einschaltventil belüftet und entlüftet pneumatische Anlagen. Das Einschalt-

ventil ist nicht zum Dauerschaltbetrieb für pneumatische Komponenten geeignet.

2.3

Qualifikation des Fachpersonals

Arbeiten am Produkt nur durch qualifiziertes Fachpersonal, das die Arbeiten

beurteilen und Gefahren erkennen kann. Das Fachpersonal hat Kenntnisse und

Erfahrungen in der Pneumatik.

3Weiterführende Informationen

–

Zubehör

è

www.festo.com/catalogue.

4Produktaufbau

1

2

3

4

6

5

7

Abb. 1:

Produktaufbau

1

Pneumatischer Anschluss P1

2

Stecker Magnetspule

(nicht im Lieferumfang)

3

Handhilfsbetätigung

4

Vorsteuerventil

5

Pneumatischer Anschluss P2

6

Blende

7

Pneumatischer Anschluss P3

5Montage

5.1Montage vorbereiten

Für den Einsatz mit reduzierter Partikelemission:

•Die Verschmutzungen am Produkt entfernen.

5.2Wandbefestigung

–

Platzbedarf oberhalb des Produkts: 250mm³

–

Platzbedarf unterhalb des Produkts: 100mm³

–

Platzbedarf links und rechts des Produkts: 30mm³

–Absperrventile sind in der Druckluftzuleitung vorhanden.

•Das Produkt mit dem Montagezubehör an der Montagefläche befestigen

è

3 Weiterführende Informationen.

6

Installation, pneumatisch

1.Die Verschraubungen in die pneumatischen Anschlüsse eindrehen.

2.Die maximale Einschraubtiefe der Anschlussgewinde beachten. Ein tieferes

Einschrauben reduziert den Durchfluss und kann zur Beschädigung des

Gehäuses führen. Maximale Einschraubtiefe:13,5mm

3.Die geeigneten Schläuche bis auf Anschlag in die Verschraubung einfügen.

–Die Schläuche axial zu den pneumatischen Anschlüssen verlegen.

–

Den minimalen Biegeradius der Schläuche nicht unterschreiten.

7

Inbetriebnahme

1.Die Schalldämpfer in den pneumatischen Anschluss P3 bis zum Anschlag7

eindrehen. Geeignete Schalldämpfer

è

3 Weiterführende Informationen.

2.

Den Stecker Magnetspule am Vorsteuerventil montieren. Geeignete Ste-2

cker

è

3 Weiterführende Informationen.

3.

Die Anlage mit Druck beaufschlagen.

4.

Das Vorsteuerventil schalten.4

–Alternativ kann das Produkt über die integrierte Handhilfsbetätigung ein-

und ausgeschaltet werden.

Ä

Am pneumatischen Anschluss P2 liegt Druck an.

5.

Beim Ausschalten des Vorsteuerventils wird die Anlage über den pneuma-4

tischen Anschluss P3 entlüftet.7

8Reinigung

•

Das Produkt bei Bedarf mit einem weichem Lappen außen reinigen.

Zulässige Reinigungsmittel:

–

Seifenlauge, maximal +60°C

–Waschbenzin, aromatenfrei

9Störungsbeseitigung

StörungUrsacheAbhilfe

Geringer Durchfluss (bei Luftver-

brauch bricht der Betriebsdruck

zusammen).

Verengung in der Zuleitung.

–

Die Leitung kontrollieren.

Hörbares, dauerhaftes Abblasen

am Ausgang Entlüftung.

Der Ventilsitz ist beschädigt.

–

Das Produkt tauschen.

Tab. 2:

Störungsbeseitigung

10

Technische Daten

10.1

Technische Daten, mechanisch

MS6-EE-...-B

Einbaulage[°]Senkrecht±5

HandhilfsbetätigungTastend und rastend

Schwingfestigkeit nach IEC60068-2-6Schärfegrad 2

Schockfestigkeit nach IEC60068-2-27Schärfegrad 2

Pneumatischer Anschluss P1G1/2

Pneumatischer Anschluss P2

Pneumatischer Anschluss P3

Mediumtemperatur[°C]–5…+50

Umgebungstemperatur[°C]–5…+50

Lagertemperatur[°C]–10…+60

Tab. 3:

Technische Daten, mechanisch

Ausprägung Schärfegrad (SG)

Belastung Schwingung

Frequenzbereich [Hz]Beschleunigung [m/s

2

]

Auslenkung [mm]

SG1SG2SG1SG2SG1SG2

2828––3,53,5……±±

8278271010––……

27582760––0,150,35……±±

58160601602050––……

1602001602001010––……
