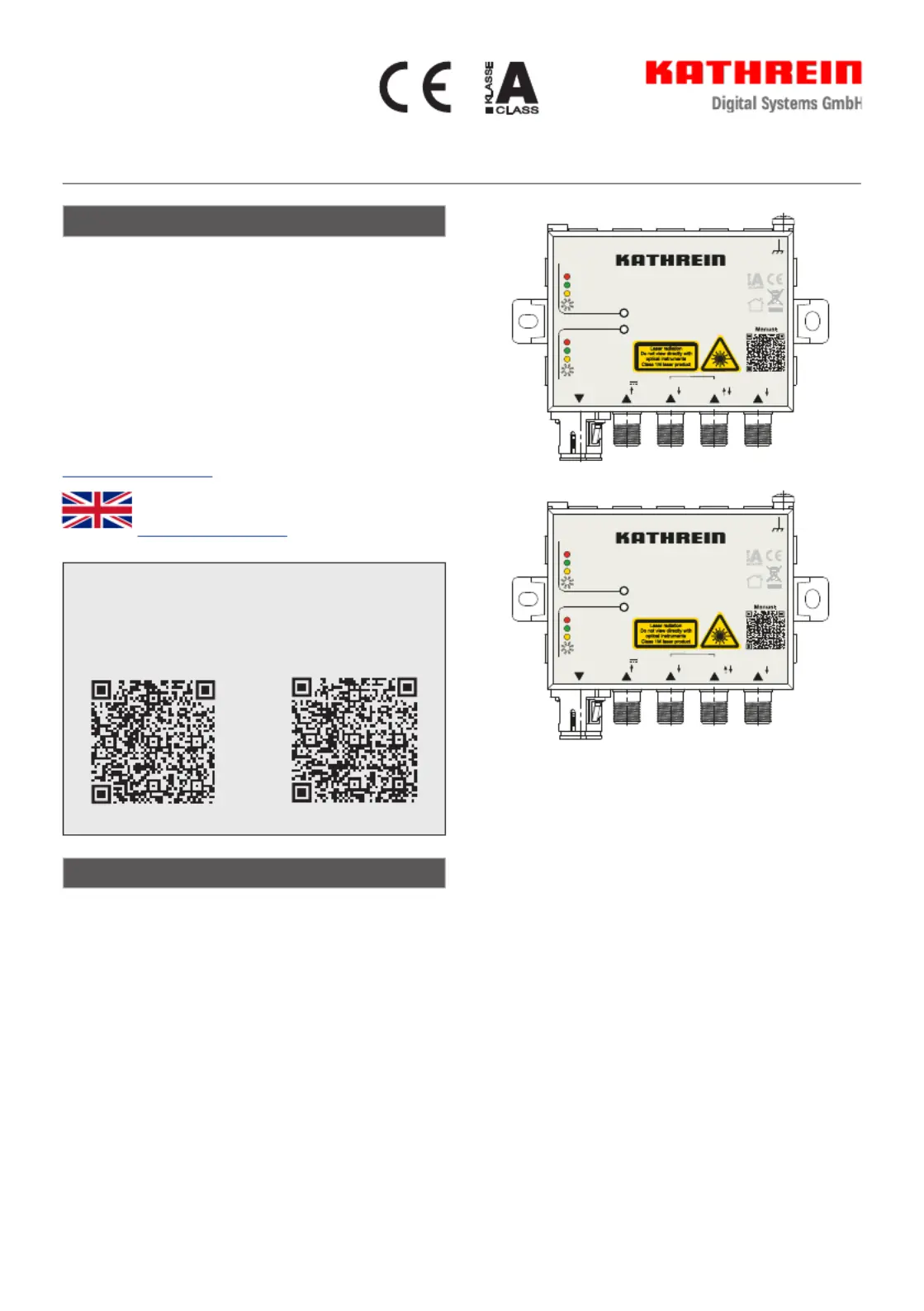

Seite 1/8
OSW 1310/6 205500013
OSW 1550/6 205500014
Optische Sender, Ausgangsleistung +6 dBm
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
Das Gerät erst installieren und benutzen, nachdem
Sie dieses Dokument gelesen und verstanden
haben.
Maßnahmen immer in der angegebenen Reihen-
folge durchführen.
Dieses Dokument während der Lebensdauer des
Geräts aufbewahren. Das Dokument an nachfol-
gende Besitzer und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments finden Sie auf
www.kathrein-ds.com.
You can download an English version of this
user manual from our homepage
www.kathrein-ds.com.
Merkmale
Wideband Eingänge (1 x vertikal und 1 x horizontal) für den Frequenzbereich 300 – 2350 MHz mit F-Buchse
Versorgung des angeschlossenen Wideband-LNBs über die Wideband-Anschlüsse (max. 250 mA)
Zusätzlicher Eingang DTT zum Anschluss des terrestrischen Umsetzers OUT 201 zur Übertragung terrestrischer
Signale (Fernspeisung des OUT 201 über die DTT F-Buchse)
Optischer Ausgang über hochwertigen SC/APC-Anschluss
Integrierte AGC mit großen Sat-Eingangspegelbereich von 70 – 90 dBµV
Pegelanzeige über dreifarbige LED für Sat- und terrestrischen Pegel
Spannungsversorgung über F-Buchse mit NCF 18 (nicht im Lieferumfang inbegrien)
Für die Innenmontage
OSW 1310/6: Optischer Sender mit 1310 nm Wellenlänge
OSW 1550/6: Optischer Sender mit 1550 nm Wellenlänge
OSW 1310/6
Optical Transmitter
OPTICAL OUT
Terr./DTT
V
H
SAT Level
10-20V
DC in
Terr. Level
high
low
OK
Terr. DC OUT
overload
205500013
Laser failure
high
low
OK
Terr. IN 83-93dBµV
DC pass: SAT OUT total max. 250mA
Terr. OUT max. 150mA
Input: SAT IN 70-90dBµV
DC out
DC out
DC in/out
Wideband
OSW 1550/6
Optical Transmitter
205500014
Terr. Level
high
low
OK
Terr. DC OUT
overload
SAT Level
Laser failure
high
low
OK
Terr. IN 83-93dBµV
DC pass: SAT OUT total max. 250mA
Terr. OUT max. 150mA
Input: SAT IN 70-90dBµV
OPTICAL OUT
Terr./DTT
V
H
DC in/out
10-20V
DC in
DC out
DC out
Wideband
Tipp
Bitte beachten Sie, dass Sie mit
dem QR-Code auf der Frontseite
des Senders auf unsere Homepage
gelangen und diese Anleitung dort
abrufen können:
OSW 1310/6
OSW 1550/6
Montage- und Sicherheitshinweise
Gefahr von Sachschäden!
Gefahr von Schäden am Gerät beim Betrieb unter unzulässigen Umgebungsbedingungen!
Die beschriebenen Geräte dienen ausschließlich der Installation von Satelliten-Empfangsanlagen
und dürfen nur von geschultem Fachpersonal installiert werden.
Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat den
Verlust der Gewährleistung bzw. Garantie zur Folge.
Die Geräte sind gemäß EN 60728-11 mit einer Potential-Ausgleichsleitung (Cu, mindestens 4 mm
2
)
zu versehen.
Die Geräte dürfen nur in trockenen Innenräumen montiert werden. Nicht auf oder an leicht
entzündlichen Materialien montieren.
Die Geräte sind nur für die Wandmontage vorgesehen. Montieren und betreiben Sie die Geräte
nicht liegend oder auf dem Kopf stehend.
Auf ausreichenden Abstand achten! Nach allen Seiten mind. 5 cm!
Für die Geräteentwärmung muss freie Luftzirkulation möglich sein, ansonsten besteht
Überhitzungsgefahr!
Alle Reparaturen müssen von Fachpersonal durchgeführt werden.
Die Versorgungsspannung erst anschließen/einschalten, wenn alle Kabel ordnungsgemäß ange-
schlossen sind.
Die Sicherheitsbestimmungen der jeweils aktuellen Normen EN 60728-11 und EN 62368-1 sind zu
beachten.
Alle nicht belegten koaxialen Anschlüsse am Sender sind mit dem EMK 05 (gleichspannungsent-
koppelt) abzuschließen.
Feuchtigkeit und Kondensation können das Gerät beschädigen. Im Falle einer Kondensation
warten Sie bis das Gerät trocken ist bevor Sie es benutzen.
Verbindungsstecker: HF-Stecker 75 Ω (Serie F) nach EN 61169-24.

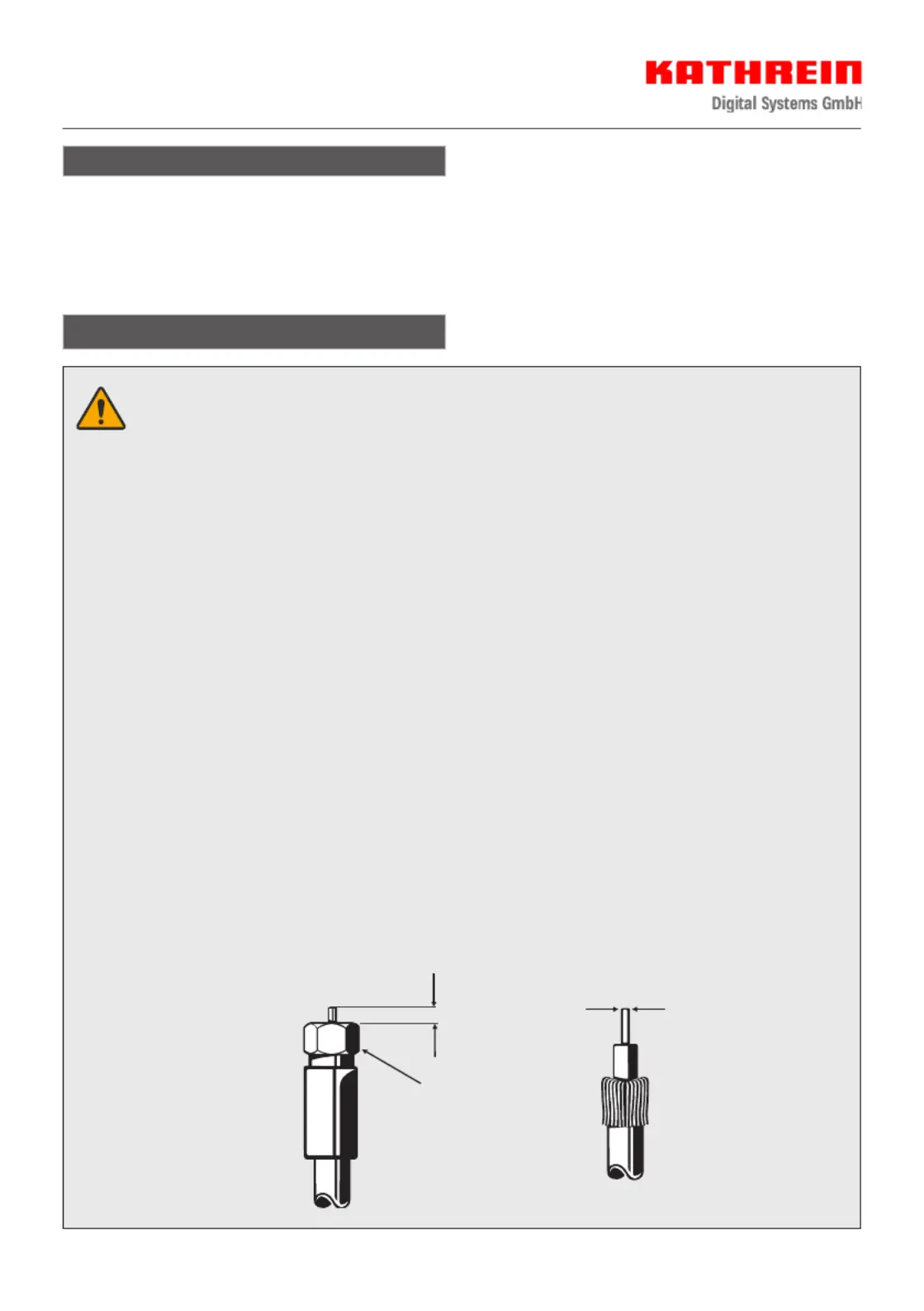

Gefahr von Sachschäden!
Bei einem größerem Durchmesser des Kabelinnenleiters von mehr als 1,2 mm oder bei einem Grat
können die Gerätebuchsen zerstört werden.
Max. 2 mm
Überstand
Anzugsmoment
max. 3,4 Nm
(Gefahr des
Überdrehens)
Durchmesser
0,6 - 1,2 mm gratfrei
Bestimmungsgemäßer Gebrauch
Die optischen Sender OSW 1310/6 und OSW 1550/6 dienen ausschließlich zur Verteilung von Satellitensignalen
mittels Glasfaserkabeln. Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises hat
den Verlust der Gewährleistung bzw. Garantie zur Folge.
Der Hersteller haftet nicht für Unfälle des Anwenders am geöneten Gerät.
Eigenmächtiges Önen und Reparaturversuche führen zum Verlust des Gewährleistungsanspruchs.
Sicherheit von Laserprodukten
Die optischen Sendermodule enthalten Laserdiodenquellen. Diese Geräte sind gemäß IEC 60825-1:
„Sicherheit von Lasereinrichtungen, Teil 1: Klassifizierung von Anlagen und Anforderungen“ als Laser-
produkt der Klasse 1M eingestuft.
Während des Gerätebetriebs ist Folgendes zu Beachten:
Das Gerät darf nur von Personal bedient werden, das die erforderlichen Schulungen über den
Umgang mit optischen und elektrischen Geräten erhalten hat und über Sicherheitsanweisungen
für den Umgang mit Lasern unterrichtet worden ist.
Nicht önen oder am Gerät manipulieren!
Schauen Sie auf keinen Fall in das Innere der optischen Anschlüsse oder an aktiven Geräten
angeschlossene Glasfasern mit bloßem Auge und/oder mit optischen Instrumenten (Mikroskop,
Augenlupe, Vergrößerungsglas, usw.)! Dies kann schwere gesundheitliche Schäden und bleibende
Augenschäden verursachen. Die Laserstrahlung im Wellenlängenbereich von 1200 - 1600 nm ist
für das menschliche Auge nicht sichtbar.
Bei Arbeiten am optischen Verteilnetz sicherstellen, dass die Laser der angeschlossenen Sender
durch Abschalten der Versorgungsspannung aus sind.
Vergewissern Sie sich vor der Verwendung solcher Geräte immer, dass die Spannungsversorgung
unterbrochen ist oder trennen Sie das Gerät, vollständig von allen Energiequellen.
Verwenden Sie zur Überprüfung der Lichtleistung immer ein dafür ausgelegtes Messgerät, z. B.
ein optisches Leistungsmessgerät.
Betreiben Sie das Gerät ausschließlich mit unbeschädigten Glasfaserkabeln und optischen
Verteilnetzkomponenten.
Optische Steckverbinder SC/APC
Nicht benutzte optische Ausgänge des optischen Verteilnetzes sind mit dem Abschluss OTS 1
abzuschließen.
Für eine bestmögliche Leistung der optischen Verteilanlage wird empfohlen ausschließlich opti-
sches Verteilmaterial von Kathrein zu verwenden.
Vor jedem Anschließen optischer Steckverbinder sollten diese stets gereinigt und geprüft werden,
um eine Beschädigung des optischen Anschlusses am Gerät zu vermeiden und mögliche Beein-
trächtigungen der Signalqualität zu verhindern (opt. Pegel, Dämpfung, Rückflussdämpfung).
Steckerendflächen dürfen auf keinen Fall verschmutzt, verkratzt oder beschädigt sein.
Während der Installation und des Transports müssen optische Steckverbinder und Anschlüsse
stets mit den mitgelieferten Staubschutzkappen geschützt werden.
