Seite 1/4

1330703 WEB Rev. 07/19 C

Warranty / Garantía / Garantie :

www.kleintools.com/warranty

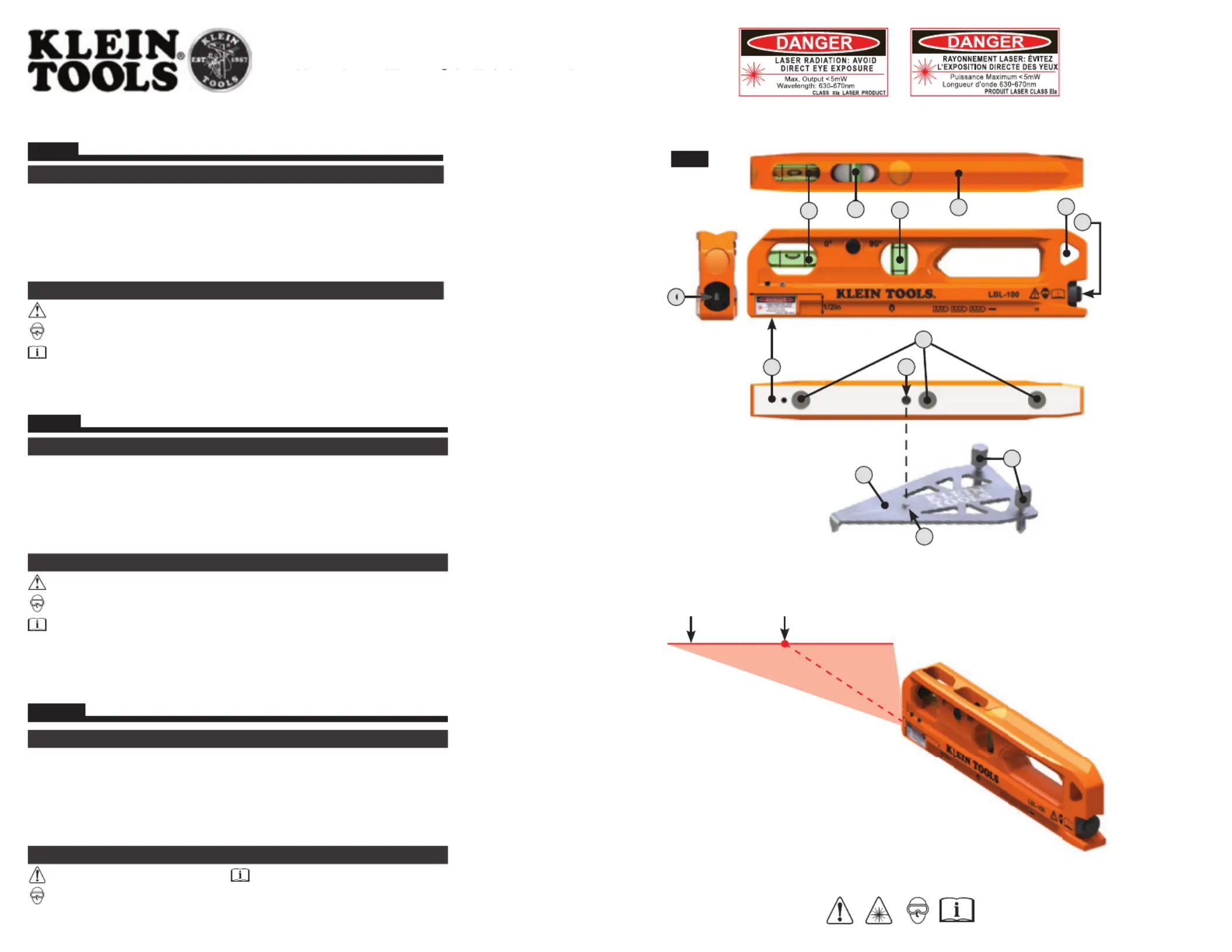

FIG. 1

2 10

ENGLISH

NOTE: No user-serviceable parts inside.

FEATURES

1. 8.Laser V-Groove

2. Base

Power Button/Battery Cap

3. Magnets

10.

1/4-20 Tripod Mount

Horizontal Vial

11.

Leveling Base

5. Vertical Vial 12.

Centering Pin

6. Cross Vial 13.

Thumb Screws

7. Lanyard Hole

SYMBOLS ON LEVEL

Warning or Caution

Wear approved eye protection

Read instructions

NOTA: No contiene en su interior piezas que el usuario

pueda reparar.

ESPAÑOL

CUENTA CON

1. 8.Láser Ranura en V

2. Base

Botón de encendido/tapa del

compartimiento de las baterías

3. Imanes

Ampolla horizontal

10.

Orificio de montaje para trípode de 1/4-20

5. Ampolla vertical

11.

Base de nivelación

6. Ampolla cruzada

12.

Clavija de centrado

7. Orificio para cuerda

13.

Tornillos de mariposa

SÍMBOLOS EN EL NIVEL

Advertencia o precaución

Use protección para ojos aprobada

Lea las instrucciones

FRANÇAIS

REMARQUE: Ne contient aucune pièce réparable par l’utilisateur.

CARACTÉRISTIQUES

1. 8.Laser Rainure en V

2. Base

Bouton de mise sous tension/Couvercle

du compartiment à piles

3. Aimants

Fiole horizontale

10.

Support pour trépied 1/4-20

5. Fiole verticale

11.

Base de nivellement

6. Fiole transversale

12.

Ergot de centrage

7. Trou pour dragonne

13.

Vis de serrage

SYMBOLES SUR LE NIVEAU

Avertissement ou mise en garde

Lire les instructions

Porter une protection oculaire approuvée

Laser Line

Línea láser

Ligne laser

Laser Spot

Punto láser

Point laser

LBL100

Laser line Bubble Level - Instructions

Línea láser Nivel de burbuja - Instrucciones

Ligne laser Niveau à bulle - Instructions

ENGLISH

BATTERY REPLACEMENT

Unscrew the Power Button / Battery Cap

by turning counterclockwise. Remove and recycle

three exhausted AAA batteries. Install new batteries. Screw Power Button / Battery Cap into

place, seating fully to ensure a tight seal, using caution not to damage the O-ring.

CUSTOMER SERVICE

KLEIN TOOLS, INC.

450 Bond Street Lincolnshire, IL 60069 1-877-775-5346

customerservice@kleintools.com www.kleintools.com

CLEANING

Be sure level is turned off and wipe with a clean, dry lint-free cloth.

Do not use abrasive

cleaners or solvents.

STORAGE

Remove the batteries when level is not in use for a prolonged period of time. Do not expose to high

temperatures or humidity. After a period of storage in extreme conditions exceeding the limits mentioned in

the General Specifications section, allow the level to return to normal operating conditions before using.

WARRANTY

www.kleintools.com/warranty

DISPOSAL / RECYCLE

Do not place equipment and its accessories in the trash. Items must be properly disposed

of in accordance with local regulations. Please see www.epa.gov or

www.erecycle.org for additional information.

GENERAL SPECIFICATIONS

Klein Tools LBL100 is a Magnetic Laser Bubble Level that projects a laser line and spot. The

laser line and spot project parallel to the base of the level at a height of 1/2" (12.7 mm) above the

base (FIG. 1). Magnets in the base of the level allow it to attach to ferromagnetic surfaces, and a

V-groove along the top allows it to be centered along pipe and conduit. There is also a leveling base

included for use on unlevel surfaces.

• Interior Working Range: 75 ft. (22.86 m)

• Laser: Class IIIa, 630 to 670nm, Max. Power <5mW

• Batteries: 3x AAA 1.5V Alkaline

• Operating and Storage Altitude: Up to 6562 ft. (2000 m)

• Operating and Storage Temp: ° ° ° °32 to 122 F (0 to 50 C)

• Relative Humidity: <85% non-condensing

• Dimensions: 1.89" x 7.3" x 0.85" (48 x 185 x 22 mm)

• Weight: 11.5 oz. (326 g) including batteries

• Pollution Degree: 2

• Drop Protection:

3.3 ft. (1 m)

• Ingress Protection: IP54 Dust & water resistant

• Accuracy: Vials: 0.043°

Spot: ±0.02" (±0.5mm) at 39.4" (1m) from Level

Line Tilt relative to Base: ±0.02" (±0.5mm) at 19.7" (0.5m) from Spot

Specifications subject to change.

FEATURES AND FUNCTIONS (FIG. 1)

POWER ON/OFF

Press and release the Power Button

to turn the laser on or off.

LEVELING BASE

The LBL100 magnetically attaches to the Leveling Base for use on unlevel surfaces. Make sure that

the 1/4-20 Tripod Mount

is centered over the Centering Pin

, attach to base, and adjust the

Thumb Screws

until the Horizontal

and Cross

vials read level (air bubbles are centered).

WARNINGS

To ensure safe operation of the instrument, follow these instructions. Failure to observe these

warnings can result in serious personal injury. Retain these instructions for future reference.

• LASER RADIATION, Class IIIa laser. direct DO NOT

laser beam into eyes, stare into the beam, or DO NOT

DO NOT view directly with optical instruments as this

can cause severe and permanent eye damage.

• DO NOT use the LBL100 if it appears to be damaged.

• This product should not be used in any location that could result in somebody looking at or having

their eyes inadvertently irradiated by the laser beam, as this could result in severe eye injuries.

• This instrument should be powered off following use to minimize the risks of inadvertent exposure

to hazardous laser irradiation that could result in severe eye injuries.

• The instrument should be securely located in a tidy work environment prior to operation, as

unexpected drops or movement of the instrument may result in damage to the instrument, and

increases the risk of inadvertent exposure to laser radiation that could result in eye injuries.

• Always wear approved eye protection.

ESPAÑOL

REEMPLAZO DE LAS BATERÍAS

Desenrosque el botón de encendido/tapa del compartimiento de baterías

girándolo en el sentido contrario

a las agujas del reloj. Retire y recicle las 3baterías AAA agotadas. Instale las baterías nuevas. Enrosque el

botón de encendido/tapa del compartimiento de las baterías firmemente en su lugar, asentando porcompleto

para garantizar un cierre hermético y teniendo cuidado de no dañar la junta tórica.

SERVICIO AL CLIENTE

KLEIN TOOLS, INC.

450 Bond Street Lincolnshire, IL 60069 1-877-775-5346

customerservice@kleintools.com www.kleintools.com

LIMPIEZA

Asegúrese de que el nivel esté apagado y límpielo con un paño limpio y seco que no deje pelusas.

Noutilice solventes ni limpiadores abrasivos.

ALMACENAMIENTO

Retire las baterías si no va a utilizar el nivel durante un tiempo prolongado. No lo exponga a la

humedad ni a altas temperaturas. Luego de un período de almacenamiento en condiciones extremas

que sobrepasen los límites mencionados en la sección Especificaciones generales, deje que el nivel

vuelva a las condiciones de funcionamiento normales antes de utilizarlo.

GARANTÍA

www.kleintools.com/warranty

ELIMINACIÓN/RECICLAJE

No arroje el equipo ni sus accesorios a la basura. Los elementos se deben desechar correctamente

de acuerdo con las regulaciones locales. Visite www.epa.gov www.erecycle.org o para obtener

másinformación.

ESPECIFICACIONES GENERALES

El LBL100 de Klein Tools es un nivel de burbuja magnético con láser que proyecta una línea y punto láser.

La línea y punto láser se proyectan de forma paralela a la base del nivel a una altura de 1/2" (12,7mm) por

encima de la base (FIG. 1). Los imanes en la base del nivel le permiten ajustarse a superficies ferromagnéticas

y la ranura en V en su parte superior le permite centrarse a lo largo de tubos conduit y tuberías. También se

incluye una base de nivelación para uso en superficies desniveladas.

• Rango de trabajo interior: 75' (22,86m)

• Láser: Clase IIIa, 630nm a 670nm, Potencia máx. <5mW

• Baterías: 3baterías alcalinas AAA de 1,5V

• Altitud para correcto funcionamiento y almacenamiento: hasta 6562' (2000m)

• Temperatura de funcionamiento y almacenamiento: ° ° ° °32 a 122 F (0 a 50 C)

• Humedad relativa: <85%, sin condensación

• Dimensiones: 1,89" × 7,3" × 0,85" (48 × 185 × 22mm)

• Peso: 11,5oz (326g) incluida la batería

• Grado de contaminación: 2

• Protección ante caídas: 3,3' (1m)

• Protección de ingreso: IP54: resistente al agua y al polvo

• Precisión: Ampollas; 0,043°

Punto: ±0,02" (±0,5mm) a 39,4" (1m) desde el nivel

Inclinación de la línea relativa a la base: ±0,02" (±0,5mm) a 19,7" (0,5m) desde el punto

Especificaciones sujetas a cambios.

FUNCIONES (FIG. 1)

ENCENDIDO / APAGADO

Presione y suelte el botón de encendido

para encender o apagar el láser.

BASE DE NIVELACIÓN

El LBL100 se ajusta de forma magnética a la base de nivelación para su uso en superficies desniveladas.

Asegúrese de que el orificio de montaje para trípode de 1/4-20

está ubicado sobre la clavija de centrado

También asegúrese de ajustar la base y los tornillos de mariposa

hasta el nivel de lectura de las ampollas

horizontales

y cruzadas

(las burbujas de aire están centradas).

ADVERTENCIAS

Para garantizar el funcionamiento seguro del instrumento, siga estas instrucciones. El incumplimiento de

estas advertencias puede provocar lesiones personales graves. Guarde estas instrucciones para consultarlas

en el futuro.

• RADIACIÓN LÁSER NO, láser Clase IIIa. dirija el haz del láser

directamente a los ojos, mire el haz de luz y mire NO NO

directamente el haz con instrumentos ópticos, p3-ya que esto

puede provocar lesiones oculares graves e irreversibles.

• NO utilice el LBL100 si en apariencia está dañado.

• Este producto no se debe utilizar en sitios donde alguien pueda mirar el haz o donde los ojos queden expuestos

accidentalmente a la radiación del haz del láser, dado que esto puede ocasionar lesiones oculares graves.

• Apague este instrumento después de utilizarlo para minimizar los riesgos de una exposición accidental

alaradiación láser peligrosa que podría provocar lesiones oculares graves.

• Antes de poner en funcionamiento el instrumento, este se debe ubicar de modo seguro en un ambiente de

trabajo ordenado. Las caídas inesperadas o el movimiento del instrumento pueden dañar el equipo y aumentar

el riesgo de una exposición accidental a la radiación láser, que a su vez provocará lesiones oculares.

• Siempre debe usar protección para los ojos aprobada.
