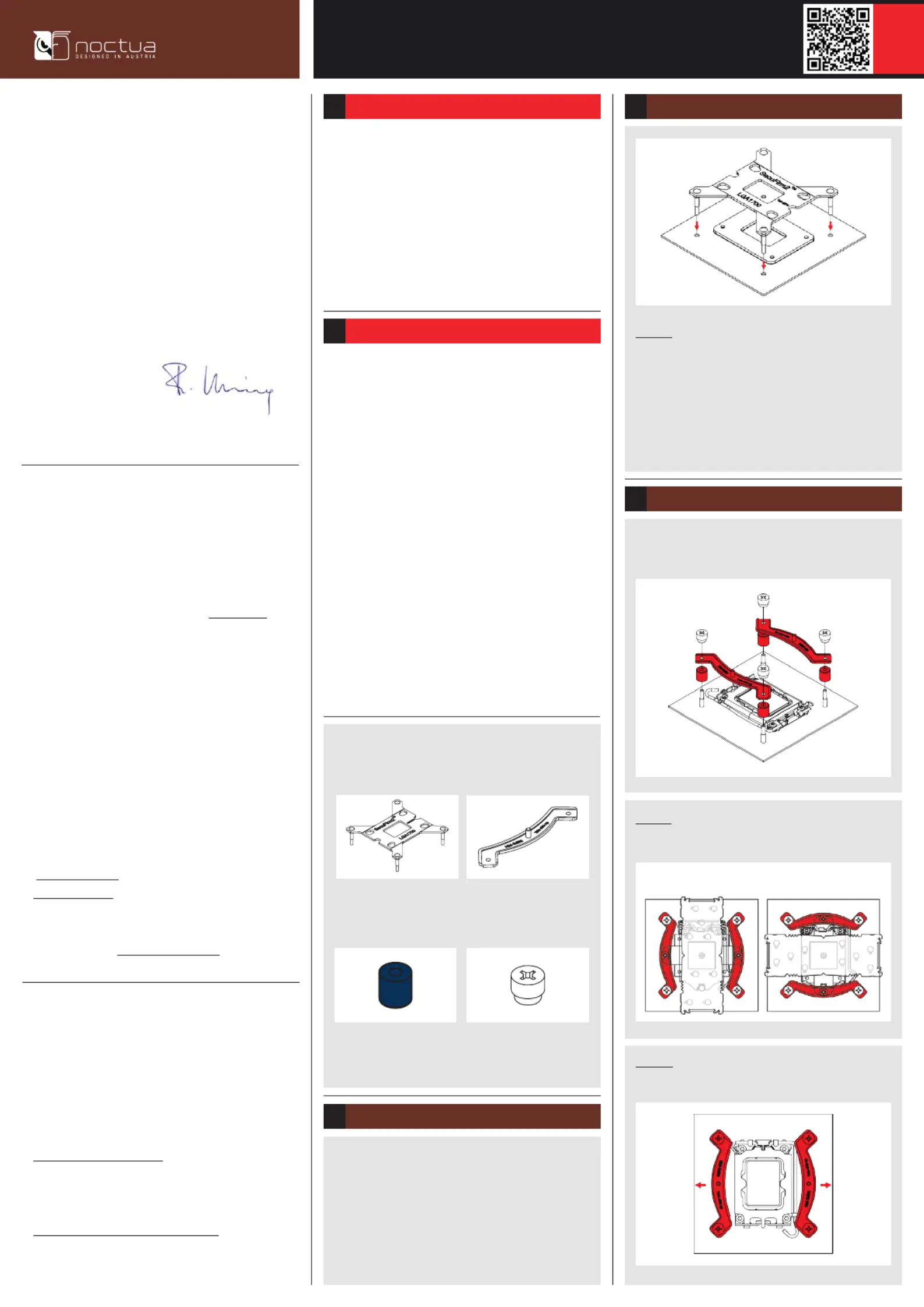

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich für einen Noctua Kühler für Ihr

Intel LGA1700 (LGA17xx Familie) System entschieden haben.

Wir verstehen unsere Kühler gerne als sichere Langzeitinves-

titionen und konstruieren sie so, dass sie auch nach Jahren

intensiven Gebrauchs noch eine gute Figur machen. Darüber

hinaus bieten wir Montage-Upgrades an, damit sie Ihren

bewährten Noctua Kühler beim Umstieg auf ein neues

System weiterverwenden können.

Viel Spaß mit Ihrem Noctua Kühler auf LGA17xx!

Mit freundlichen Grüßen,

Roland Mossig, Noctua CEO

Dieses Handbuch führt Sie anhand des Beispiels eines

NH-U12S Kühlers Schritt für Schritt durch den für alle

Modelle gleich ablaufenden Installationsprozess. Der Ablauf

der Installation ist bei allen kompatiblen Kühlern gleich.

Bitte besuchen Sie vor Beginn der Installation das Kom-

patibilitäts-Zentrum auf unserer Website (ncc.noctua.at), um

sicherzustellen, dass der Kühler uneingeschränkt mit Ihrem

Mainboard kompatibel ist.

Überprüfen Sie, dass Ihr PC Gehäuse ausreichend Platz für

den Kühler bietet, es keinerlei Kompatibilitätsprobleme mit

anderen Komponenten (z.B. hohen Speichermodulen) gibt,

und dass die Lüfterklammern keinen Kontakt mit der Grak-

karte oder anderen PCIe Karten haben. Noctua kann kein-

erlei Haftung für durch Kompatibilitäts-probleme bedingte

Schäden übernehmen.

Sollten bei der Installation Schwierigkeiten auftreten,

besuchen Sie bitte die FAQ-Sektion unserer Website

(www.noctua.at/faqs) und zögern Sie nicht, sich unter

support@noctua.at an unser Support-Team zu wenden.

Dieses Handbuch ist in verschiedenen Sprachen auf unserer

Website verfügbar: www.noctua.at/manuals

NOCTUA NM-i17xx-MP78

MONTAGEANLEITUNG

Scan this code to display

multilingual manuals on

your phone.

Befestigung der Backplate2

Achtung: Die ab Werk am Mainboard verbaute Backplate muss

nicht abgenommen werden. Die Backplate des Kühlers wird

über der Backplate des Mainboards installiert.

Platzieren Sie die NM-IBP5 Backplate auf der Rückseite des

Mainboards und stecken Sie sie mit den Stutzen durch die

Montagelöcher.

Falls Sie den Kühler in einem bereits assemblierten System

verwenden möchten und Ihr Gehäuse keine Öffnung an der

Rückseite des Mainboard-Trägers haben sollte, müssen Sie

zunächst das Mainboard aus dem Gehäuse ausbauen, um die

mitgelieferte Backplate installieren zu können.

Ausbau des Mainboards1

Achtung: Wählen Sie die Ausrichtung der Montagebrücken

gemäß der gewünschten Orientierung des Kühlers.

Orientierung A Orientierung B

Achtung: Stellen Sie sicher, dass die Biegungen der

Montagebrücken nach außen zeigen.

Stecken Sie zunächst die Kunststoffhülsen und anschließend

die Montagebrücken auf die Stutzen.

Installation der Montagebrücken3

Benötigte Montageteile:

4x NM-IPS3

blaue Kunststoffhülsen

4x NM-ITS1

Rändelschrauben

1x NM-IBP5

Backplate

2x NM-IMB5

Montagebrücken

Bitte beachten Sie, dass das NM-i17xx-MP78 Set aus-

schließlich mit Kühlern kompatibel ist, die über einen

Montageabstand von 78mm verfügen, und dass für Kühler

mit 83mm Montageabstand das NM-i17xx-MP83 Set ver-

wendet werden muss.

Wie Sie überprüfen können, ob Ihr Kühler über 83 oder

78mm Montageabstand verfügt, ist hier beschrieben:

www.noctua.at/mounting-pitch

Detaillierte, laufend aktualisierte Informationen zur Sockel-

Kompatibilität nden Sie hier:

ncc.noctua.at/socket-compatibility-overview

NM-i17xx-MP83 (83mm Montageabstand)!

NH-C12P (SE14)

NH-C14

NH-C14S

NH-D9L

NH-D15 (SE-AM4, chromax.black)

NH-D15S (chromax.black)

NH-D14 (SE2011)

NH-L9x65 (SE-AM4)

NH-L12

NH-P1

NH-U9

NH-U9B (SE2)

NH-U9F

NH-U12

NH-U12F

NH-U12P (SE1366, SE2)

NM-i17xx-MP78 (78mm Montageabstand)!

NH-U14S

NH-U12A (chromax.black)

NH-U12S (SE-AM4, chromax.black)

NH-U12S redux

NH-U9S (chromax.black)

NH-L12S

NH-L12 Ghost S1 edition

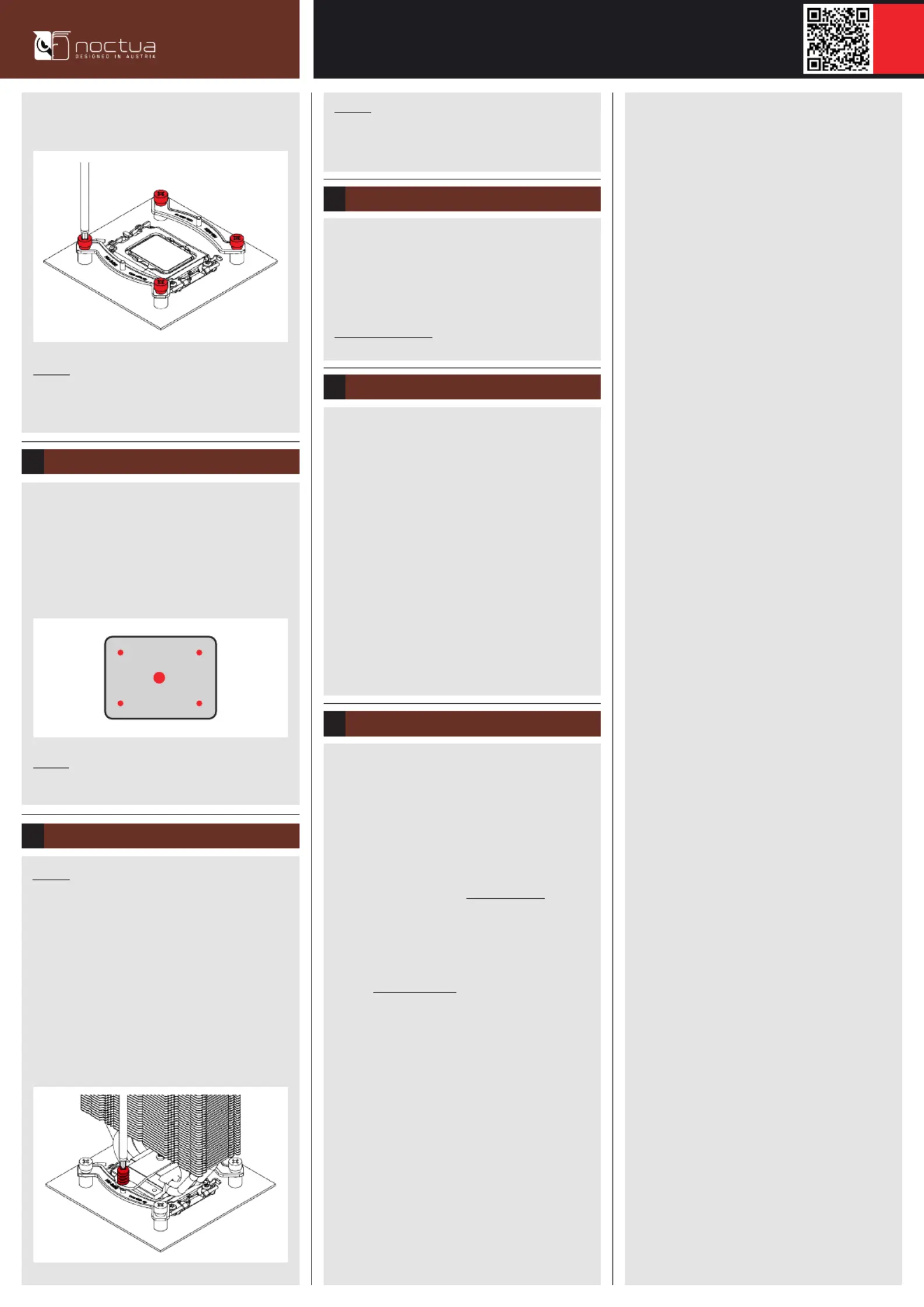

NOCTUA NM-i17xx-MP78

MONTAGEANLEITUNG

Scan this code to display

multilingual manuals on

your phone.

Wenn sich auf der CPU Rückstände von Wärmeleitpaste oder

-pads benden, reinigen Sie bitte zunächst die CPU. Bringen

Sie anschließend wie dargestellt 5 kleine Tropfen Wärmeleit-

paste (z.B. Noctua NT-H1 oder NT-H2) auf den Prozessor auf

(4 Tropfen mit ~2mm Durchmesser nahe den Ecken und 1

Tropfen mit 3-4mm Durchmesser im Zentrum):

Aufbringen der Wärmeleitpaste

Achtung: Je nach Kühlermodell kann es erforderlich sein, den

bzw. die Lüfter zu demontieren, um die Montageschrauben

zu erreichen. Wenn Sie den Kühler zum ersten Mal ver-

wenden, entfernen Sie bitte auch die Schutzabdeckung von

der Kontaktäche.

Setzen Sie anschließend den Kühler auf die CPU und schrau-

ben Sie ihn an die Schraubenstutzen der Montagebrücken.

Führen Sie jeweils 2-3 Umdrehungen pro Schraube aus und

wechseln Sie zwischen den Schrauben hin und her, bis beide

vollständig angezogen sind.

Befestigung des Kühlers auf der CPU5

Achtung: Die Verwendung von zu viel Wärmeleitpaste ver-

schlechtert den Wärmeübergang und die Kühlleistung!

Falls Sie den bzw. die Lüfter zur Montage entfernen mussten,

befestigen Sie diese(n) wieder. Schließen Sie den bzw. die

Lüfter wie in der Anleitung des Kühlers beschrieben ans Main-

board an. Wenn Sie die Anleitung nicht mehr zur Hand haben,

können Sie sie hier herunterladen:

www.noctua.at/manuals

Lüfter Setup6

Selbst bei hochwertigen Produkten und strengen Qualitäts-

kontrollen lässt sich die Eventualität eines Defektes niemals

vollends ausschließen – deshalb haben wir es uns zum Ziel

gesetzt, Ihnen durch 6 Jahre Garantiezeit sowie direkte, rasche

und unkomplizierte Garantieabwicklung ein größtmögliches

Maß an Verlässlichkeit und Komfort zu bieten.

Zögern Sie nicht, sich unter an unser support@noctua.at

Support-Team zu wenden, falls es bei der Benutzung Ihres

NM-i17xx-MP78 zu Problemen kommen sollte.

Bitte konsultieren Sie auch die FAQ-Sektion auf unserer

Website: www.noctua.at/faqs

Garantie, Support und FAQs

Da sich die beim Transport eines Systems (z.B. durch Versand-

dienstleister) einwirkenden Kräfte nicht zuverlässig kalkulieren

oder kontrollieren lassen, empfehlen wir aus Sicherheits-

gründen generell, Kühler mit einem Gesamtgewicht von über

700g (inkl. Lüfter) vor dem Transport abzunehmen.

Falls das Gewicht des Kühlkörpers ohne Lüfter unter 700g

und das Gesamtgewicht inkl. Lüfter über 700g liegen sollten,

empfehlen wir, den Lüfter zu demontieren, um das Gewicht

unter 700g zu senken.

Noctua haftet nicht für etwaige Schäden, die durch exzessive

Belastungen im Transport mit montiertem Kühler auftreten

könnten.

Transport Ihres Systems

Fixieren Sie die Montagebrücken mit den 4 NM-ITS1

Rändelschrauben.

Achtung: Ziehen Sie die Schrauben vorsichtig bis zum

Anschlag an, aber wenden Sie nicht zu viel Kraft auf

(max. Drehmoment 0,6 Nm).

Achtung: Ziehen Sie die Schrauben vorsichtig bis zum

Anschlag an, aber wenden Sie nicht zu viel Kraft auf

(max. Drehmoment 0,6 Nm).

Produktspezifikationen

Marke:	Noctua
Kategorie:	Nicht kategorisiert
Modell:	NM-i17xx-MP78
Produktfarbe:	Silber
Typ:	Montageset
Kompatibilität:	Noctua NH-U14S, NH-U12A, NH-U12S, NH-U12S chromax.black, NH-U12S SE-AM4, NH-U12S redux, NH-U9S, NH-U9S chromax.black, NH-L12S, NH-L12 Ghost S1 edition
Unterstützte Prozessorsteckplätze:	LGA 1700
Kompatibler Gehäusetyp:	Universal
