45

PL

CYFROWA PASYWNA CZUJKA PODCZERWIENI

EN

DIGITAL PASSIVE INFRARED DETECTOR

DE

DIGITALER PASSIV-INFRAROT-MELDER

RU

ЦИФРОВОЙ ПИК-ИЗВЕЩАТЕЛЬ

UA

ЦИФРОВИЙ ПАСИВНИЙ ІЧ-СПОВІЩУВАЧ РУХУ

FR

DETECTEUR NUMERIQUE PASSIF INFRAROUGE

NL

DIGITALE PASSIEF INFRAROOD DETECTOR

IT

RILEVATORE DIGITALE AD INFRAROSSI PASSIVI

ES

DETECTOR INFRARROJO PASIVO DIGITAL

CZ

DIGITÁLNÍ PASIVNÍ INFRAČERVENÝ DETEKTOR

SK

DIGITÁLNY PIR DETEKTOR POHYBU

GR

ΨΗΦΙΑΚΟΣ ΠΑΘΗΤΙΚΟΣ ΑΝΙΧΝΕΥΤΗΣ ΥΠΕΡΥΘΡΩΝ

HU

DIGITÁLIS PASSZÍV INFRAÉRZÉKELŐ

Czujka TOPAZ umożliwia wykrycie ruchu w chronionym obszarze.

Czujka może współpracować z dowolną centralą alarmową, a przy

pomocy zworek można ją tak skongurować, aby uprościć instalację

w przypadku współpracy z centralami alarmowymi rmy SATEL.

WŁAŚCIWOŚCI

• Podwójny pyroelement.

• Cyfrowy algorytm detekcji ruchu.

• Cyfrowa kompensacja temperatury.

• Możliwość określenia czułości detekcji.

• Wbudowane rezystory parametryczne (2EOL).

• Dioda LED do sygnalizacji alarmu.

• Ochrona sabotażowa przed otwarciem obudowy.

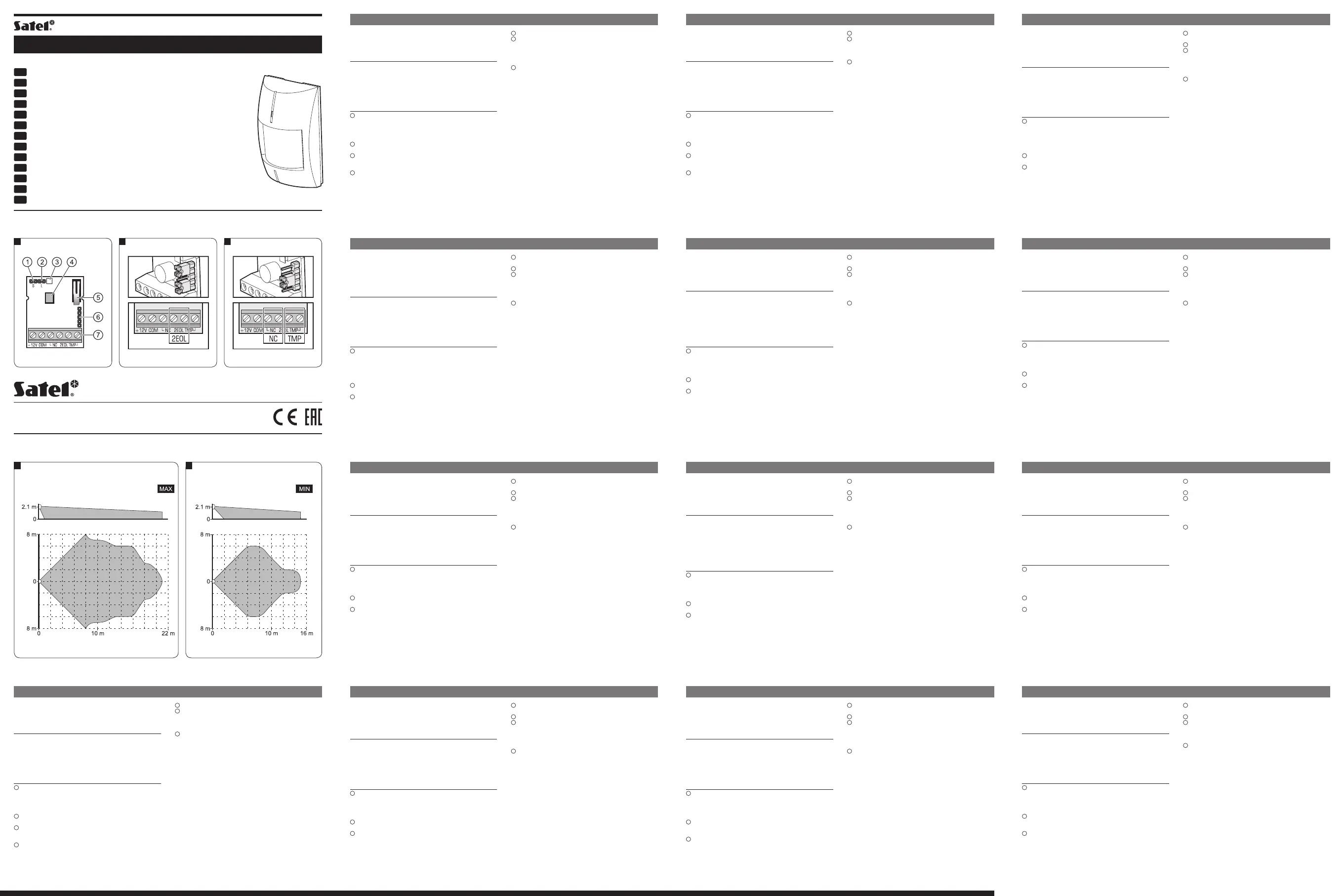

PŁYTKA ELEKTRONIKI

1

kołki S umożliwiające określanie czułości czujki:

zwarte

– wysoka czułość (obszar detekcji dla wysokiej

czułości – rys. 4);

rozwarte

– normalna czułość (obszar detekcji dla

normalnej czułości – rys. 5).

2

kołki L umożliwiające włączenie/wyłączenie diody LED. Dioda

LED jest włączona, gdy kołki są zwarte.

3

czerwona dioda LED sygnalizująca:

–alarm – świeci przez 2 sekundy;

–rozruch – szybko miga;

4

pyroelement. Nie należy dotykać pyroelementu, aby go nie

zabrudzić.

5

styk sabotażowy.

6

kołki do konguracji wyjść alarmowych czujki. Jeżeli zworki

założone są w sposób pokazany na rysunku 2, używane są

wbudowane rezystory parametryczne. Jeżeli zworka założona

jest w sposób pokazany na rysunku 3, wbudowane rezystory

parametryczne nie są używane.

7

zaciski:

+12V – wejście zasilania;

COM – masa;

2EOL – wyjście alarmowe (2EOL/NC) – patrz: rys. 2 – podczas

podłączania czujki do centrali, jeden z zacisków

należy podłączyć do zacisku masy, a drugi do zacisku

wejścia;

NC – wyjście alarmowe (przekaźnik NC) – patrz: rys. 3;

TMP – wyjście sabotażowe (NC) – patrz: rys. 3.

A TOPAZ érzékelő a védett területen belüli mozgás érzékelését

teszi lehetővé. Az érzékelő bármilyen vezérlőpanellal használható,

de SATEL vezérlőpanelekkel történő használat esetén a beállítás a

felszerelést megkönnyítő rövidzárakkal is elvégezhető.

TULAJDONSÁGOK

• Duálelemes pyroérzékelő.

• Digitális mozgásérzékelési eljárás.

• Digitális hőmérsékletkompenzáció.

• Választható érzékenységi szint.

• Beépített EOL ellenállások (dupla EOL).

• Riasztásjelző LED.

• Fedéleltávolítás elleni szabotázsvédelem.

ELEKTRONIKAI KÁRTYA

1

S érintkezők – érzékenységi szint beállítása:

rövidrezárva

– magas érzékenység (magas érzékenységű

érzékelési terület – 4. ábra);

nyitva

– szokványos érzékenység (szokványos

érzékenységű érzékelési terület – 5. ábra).

2

L érintkezők – jelző LED engedélyezése/letiltás. A jelző LED

működése az érintkezők rövidrezárt állapota esetén van

engedélyezve.

3

a piros színű LED jelzései:

–riasztás – 2 mp-es világítás;

–bemelegedés – gyors villogás.

4

pyroelektromos érzékelő. A pyroelektromos érzékelő

beszennyezése miatt érintse meg azt.

5

szabotázskapcsoló.

6

érzékelő riasztáskimenetének működését beállító érintkezők. A

2. ábra szerint felhelyezett rövidzárak esetén a beépített EOL

ellenállások használatban vannak, míg a 3. ábra szerinti beállítás

esetén a beépített EOL ellenállások nincsenek használatban.

7

csatlakozók:

+12V – tápfeszültség bemenet;

COM – közös föld;

2EOL – riasztáskimenet (2EOL/NC) – lásd 2. ábra – az

érzékelő vezérlőpanelhoz történő csatlakoztatásakor,

csatlakoztassa a riasztáskimenet csatlakozó

egyik pontját a közös földhöz és a másikat a

zónacsatlakozóhoz.

NC – riasztáskimenet (NC relé) – lásd 3. ábra;

TMP – szabotázskimenet (NC) – lásd 3. ábra

Ο ανιχνευτής TOPAZ επιτρέπει την ανίχνευση της κίνησης εντός της

προστατευόμενης περιοχής. Ο ανιχνευτής μπορεί να λειτουργήσει με

οποιοδήποτε πίνακα ελέγχου συναγερμού και, όταν χρησιμοποιείται

με τους πίνακες ελέγχου SATEL, μπορεί να ρυθμιστεί με τη χρήση

βραχυκυκλωτήρες, έτσι ώστε να διευκολύνετε την τοποθέτηση.

ΧΑΡΑΚΤΗΡΙΣΤΙΚA

• Διπλό πυροηλεκτρικό στοιχείο.

• Ψηφιακός αλγόριθμος ανίχνευσης κίνησης.

• Ψηφιακή αντιστάθμιση θερμοκρασίας.

• Επιλέξιμη ευαισθησία ανίχνευσης.

• Ενσωματωμένες αντιστάσεις EOL (διπλό EOL).

• Ένδειξη συναγερμού LED.

• Προστασία Tamper κατά την αφαίρεση του καλύμματος.

ΗΛΕΚΤΡΟΝΙΚH ΠΛΑΚEΤΑ

1

Ακροδέκτες S του για τη ρύθμιση της ευαισθησίας του ανιχνευτή:

Βραχυκύκλωμα

– υψηλή ευαισθησία (περιοχή κάλυψης για

υψηλή ευαισθησία – Σχήμα 4.)

Ανοιχτοί

– τυπική ευαισθησία (περιοχή κάλυψης για

τυπική ευαισθησία – Σχήμα 5).

2

Ακροδέκτες L για την ενεργοποίηση / απενεργοποίηση της

ένδειξης LED. Η ενδεικτική λυχνία LED ενεργοποιείται όταν οι

ακροδέκτες είναι βραχυκυκλωμένο.

3

κόκκινο χρώμα LED για να δείξει:

–Συναγερμός – αναμμένο για 2 δευτερόλεπτα

–Προθέρμανση – αναβοσβήνει γρήγορα.

4

Πυροηλεκτρικός αισθητήρας. Μην αγγίζετε τον πυροηλεκτρικό

αισθητήρα, έτσι ώστε να μην λερωθεί.

5

Επαφή προστασίας tamper.

6

Ακίδες για τη διαμόρφωση της εξόδου συναγερμού του ανιχνευτή.

Αν οι βραχυκυκλωτήρες τοποθετηθούν όπως φαίνεται στο Σχ..

2, χρησιμοποιούνται οι ενσωματωμένες τερματικές αντιστάσεις.

Εάν οι βραχυκυκλωτήρες τοποθετηθούν όπως δείχνεται στο σχ..

3, δεν χρησιμοποιούνται οι ενσωματωμένες αντιστάσεις.

7

τερματικά:

+12V – Είσοδος τροφοδοσίας;

COM – Κοινός- γείωση;

2EOL – Έξοδος συναγερμού (2EOL/NC) – βλέπε σχήμα.

2 – κατά τη σύνδεση του ανιχνευτή στον πίνακα

ελέγχου, συνδέστε ένα από τα τερματικά προς το

κοινό ακροδέκτη γείωσης, και το άλλο με το τερματικό

της ζώνης;

NC – Έξοδος συναγερμού (ρελέ NC) – βλέπε σχήμα. 3;

TMP – έξοδος προστασίας tamper (NC) – βλέπε σχήμα. 3.

De TOPAZ detector maakt bewegingsdetectie mogelijk binnen een

beveiligd gebied. De detector kan met elk alarmsysteem werken,

en indien deze met een SATEL alarmsysteem gebruikt wordt, kan

deze gecongureerd worden via de jumpers om zo de installatie

gemakkelijker te maken.

EIGENSCHAPPEN

• Dual element pyro-sensor.

• Digitale bewegingsdetectie algoritme.

• Digitale temperatuur compensatie.

• Selecteerbare detective gevoeligheid.

• Ingebouwde EOL weerstanden (Dubbele EOL).

• Alarm indicatie LED.

• Sabotage beveiliging tegen openen van de cover.

ELEKTRONISCHE PRINT

1

S jumper voor het instellen van de gevoeligheid van de detector:

gesloten

– hoge gevoeligheid (hoge gevoeligheid voor het

dekkingsgebied – Fig. 4);

open

– normale gevoeligheid (normale gevoeligheid

voor het dekkingsgebied – Fig. 5).

2

L jumper voor inschakelen/uitschakelen van de LED indicatie.

De LED indicatie is ingeschakeld als de pinnen kortgesloten zijn.

3

Rode LED voor indicatie van:

–alarm – AAN voor 2 seconden;

–opwarmen – snel knipperen;

4

Pyro-elektrische sensor. Raak nooit de pyro-elektrische

sensor aan, zodat deze niet vuil wordt.

5

Sabotagecontact.

6

jumpers voor het congureren van de detector alarm uitgangen.

Indien de jumpers ingesteld worden zoals bij Fig. 2, dan worden

de ingebouwde EOL weerstanden gebruikt. Indien de jumpers

ingesteld worden zoals bij Fig. 3, dan worden de ingebouwde

EOL weerstanden niet gebruikt.

7

aansluitingen:

+12V – voedingsingang;

COM – common ground;

2EOL – alarm uitgang (2EOL/NC) – zie Fig. 2 – als de detector

aangesloten wordt op het alarmsysteem, sluit dan

één van de aansluitingen aan op de common ground

en één aansluiting op de zone aansluiting;

NC – alarm uitgang(NC relais) – zie Fig. 3;

TMP – sabotage uitgang (NC) – zie Fig. 3.

Detektor TOPAZ umožňuje zistenie pohybu v chránenom priestore.

Detektor môže spolupracovať s ľubovoľnou zabezpečovacou

ústredňou a pomocou jumperov je možné ho nakongurovať

tak, aby bola zjednodušená inštalácia v prípade spolupráce so

zabezpečovacími ústredňami rmy SATEL.

VLASTNOSTI

• Dvojitý pirelement.

• Digitálny algoritmus detekcie pohybu.

• Digitálna kompenzácia teploty.

• Možnosť určenia citlivosti detekcie.

• Zabudované rezistory (2EOL).

• LED-ka na signalizáciu alarmu.

• Sabotážna ochrana pred otvorením krytu.

DOSKA ELEKTRONIKY

1

jumper S na nastavenie citlivosti detektora:

nasadený – vysoká citlivosť (vysoká citlivosť pre

chránený priestor – obr. 4);

bez jumpera – normálna citlivosť (normálna citlivosť pre

chránený priestor – obr. 5).

2

jumper L na zapnutie/vypnutie LED-ky. LED-ka je zapnutá, keď

je jumper nasadený.

3

červená LED-ka signalizuje:

–alarm – svieti 2 sekundy;

–spúšťanie – rýchlo bliká.

4

pirelement. Je zakázané dotýkať sa pirelementu, aby sa

nezašpinil.

5

sabotážny kontakt.

6

jumper na nastavenie alarmových výstupov detektora. Ak

je jumper nasadený spôsobom zobrazeným na obrázku 2,

používajú sa zabudované rezistory. Ak je jumper nasadený

spôsobom zobrazeným na obrázku 3, zabudované rezistory

sa nepoužívajú.

7

svorky:

+12V – vstup napájania;

COM – zem napájania;

2EOL – alarmový výstup (2EOL/NC) – pozri: obr. 2 – počas

pripájania detektora na ústredňu treba jednu zo

svoriek pripojiť na svorku zeme a druhú na vstup;

NC – alarmový výstup (relé NC) – pozri: obr. 3;

TMP – sabotážny výstup (NC) – pozri: obr. 3.

Detektor TOPAZ slouží k detekci pohybu v hlídané oblasti. Detektor

spolupracuje se všemi ústřednami, při použití s ústřednami

společnosti SATEL může být pro zjednodušení montáže

nakongurován pomocí jumperů.

VLASTNOSTI

• Dvojitý pyro-senzor.

• Algoritmus digitální detekce pohybu.

• Digitální teplotní kompenzace.

• Volitelná citlivost detekce.

• Vestavěné vyvažovací rezistory (2EOL).

• LED kontrolka poplachu.

• Tamper ochrana proti otevření krytu.

ELEKTRONICKÁ DESKA

1

Piny pro nastavení citlivosti detektoru:

propojeny

– vysoká citlivost (oblast pokrytí pro vysokou

citlivost – obr. 4);

rozpojeny

– standardní citlivost (oblast pokrytí pro

standardní citlivost – obr. 5).

2

L piny pro zapnutí/vypnutí LED kontrolky. LED kontrolka je

zapnuta, pokud jsou piny propojeny.

3

červená LED pro signalizaci:

–poplachu – svítí 2 sekundy;

–náběh – rychlé blikání.

4

pyro-senzor. Nedotýkejte se pyroelektrického senzoru,

abyste jej neznečistili.

5

tamper kontakt.

6

piny pro konguraci výstupu detektoru. Pokud jsou propojky

nastaveny jako na obr. 2, jsou použity vestavěné vyvažovací

rezistory. Pokud jsou propojky nastaveny jako na obr. 3, nejsou

použity vestavěné vyvažovací rezistory.

7

svorky:

+12V – napájení;

COM – společná zem;

2EOL – poplachový výstup (2EOL/NC) – více obr. 2 – při

připojení detektoru k ústředně, připojte jednu svorku

na společnou zem a druhou na zónový vstup;

NC – poplachový výstup (NC relé) – více obr. 3;

TMP – tamper výstup (NC) – více obr. 3.

El detector TOPAZ permite detectar el movimiento en el área

protegida. El detector puede operar con cualquier central de alarma

y cuando trabaje con las centrales SATEL, es posible congurarlo

de tal manera que la instalación sea mucho más fácil sólo hace

falta utilizar los jumpers.

PROPIEDADES

• Pirosensor doble.

• Algoritmo numérico de detección de movimiento.

• Compensación digital de temperatura.

• Sensibilidad de detección seleccionable.

• Resistencias 2EOL integradas.

• Diodo LED para indicar la alarma.

• Protección antisabotaje contra la apertura de la caja.

PLACA ELECTRÓNICA

1

pins S para determinar la sensibilidad del detector:

cerrados

– sensibilidad alta (área de alcance

para la sensibilidad alta – g. 4);

abiertos

– sensibilidad normal

(área de alcance

para la sensibilidad normal – g. 5).

2

pins L para activar/desactivar el diodo LED. El indicador LED

está activado cuando los pins están cerrados.

3

diodo LED rojo para indicar:

–alarma – encendido ON durante 2 segundos;

–arranque – parpadeo rápido.

4

pirosensor. No se debe tocar el dicho pirosensor para no

ensuciarlo.

5

protección antisabotaje.

6

pins para congurar las salidas de alarma del detector. Si los

jumpers están colocados como se demuestra en la gura 2,

se utilizará las resistencias 2EOL. Si el jumper está colocado

como se demuestra en la gura 3, no se utilizará las resistencias

2EOL.

7

contactos:

+12V – entrada de alimentación;

COM – masa;

2EOL – salida de alarma (2EOL/NC) – ver: g. 2 – cuando

se conecta el detector con la central, uno de los

contactos debe conectarse con masa y el otro con

el contacto de la zona;

NC – salida de alarma (relé NC) – ver: g. 3;

TMP – salida de sabotaje (NC) – ver: g. 3.

Il rilevatore TOPAZ rende possibile la rilevazione di movimento

nell’area protetta. Il rilevatore si interfaccia con una qualsiasi

centrale di allarme, e con l’ausilio dei jumper può essere

congurato in modo tale da semplicare l’installazione in caso di

interfacciamento con le centrali di allarme SATEL.

PROPRIETÀ

• Doppio elemento PIR.

• Algoritmo digitale di rilevazione del movimento.

• Compensazione digitale della temperatura.

• Sensibilità del rilevamento regolabile.

• Resistenze di bilanciamento integrate (2EOL).

• LED di segnalazione allarme.

• Protezione anti-manomissione, contro l’apertura

dell’alloggiamento.

SCHEDA ELETTRONICA

1

pin S di congurazione della sensibilità del rilevatore:

cortocircuitati

– sensibilità alta (diagramma copertura

per sensibilità alta – dis. 4);

aperti

– sensibilità normale (diagramma copertura

per sensibilità normale – dis. 5).

2

pin L di abilitazione/disabilitazione del LED. Il LED è abilitato,

se i pin sono cortocircuitati

3

LED rosso di segnalazione:

–allarme – si accende per 2 secondi;

–pre-avviamento – lampeggia velocemente.

4

elemento PIR. Il piroelemento, non deve essere toccato con

le dita o altri materiali per evitarne la sua contaminazione.

5

contatto anti-manomissione.

6

pin di congurazione delle uscite di allarme del rilevatore. Se

i jumper sono inseriti come nel disegno 2 vengono usate le

resistenze di bilanciamento integrate, se invece il jumper è

inserito come nel disegno 3 le resistenze di bilanciamento non

vengono usate.

7

morsettiera:

+12V – ingresso di alimentazione;

COM – massa 0 V;

2EOL – uscita di allarme (2EOL/NC) – vedi: dis. 2 – collegando

il rilevatore alla centrale di allarme, occorre connettere

uno dei morsetti a COM e l’altro – all’ingresso;

NC – uscita di allarme (relè NC) – vedi: dis. 3;

TMP – uscita anti-manomissione (NC) – vedi: dis. 3.

Le détecteur TOPAZ permet de détecter des mouvements dans

l’espace protégé. Le détecteur est compatible à n’importe quelle

centrale. Lorsqu’il est utilisé avec les centrales fabriquées par la

société SATEL, il peut être conguré à l’aide des cavaliers de

manière à faciliter son installation.

CARACTERISTIQUES

• Double pyroélément.

• Algorithme numérique de détection de mouvement.

• Compensation numérique de température.

• Possibilité de régler la sensibilité de détection.

• Résistances FDL intégrées.

• Voyant LED pour la signalisation d’une alarme.

• Protection anti-sabotage à l’ouverture.

CARTE ELECTRONIQUE

1

broches S pour régler la sensibilité du détecteur :

fermées

– haute sensibilité (zone de couverture

pour la haute sensibilité – g. 4) ;

ouvertes

– sensibilité normale (zone de couverture

pour la sensibilité normale – g. 5).

2

broches L pour activer/désactiver voyant LED. L’indicateur LED

est activé lorsque les broches sont fermées.

3

voyant LED rouge indiquant :

–alarme – allumé 2 secondes ;

–démarrage – clignote rapidement.

4

pyroélément. Ne pas toucher le pyroélément pour ne pas le

salir.

5

contact d’autoprotection.

6

broches pour congurer les sorties d’alarme du détecteur. Si

les cavaliers sont placés comme c’est indiqué sur la gure 2,

les résistances FDL intégrées sont utilisées. Si le cavalier est

posé comme c’est indiqué sur la gure 3, les résistances FDL

intégrées ne sont pas utilisées.

7

bornes :

+12V – entrée d’alimentation;

COM – masse ;

2EOL – sortie d’alarme (2FDLL/NF) – voir : g. 2 – lors de

la connexion du détecteur à la centrale, raccorder

l’une des bornes à la borne de la masse, l’autre à la

borne de la zone ;

NC – sortie d’alarme (relais NF) – voir : g. 3 ;

TMP – sorties anti-sabotage (NF) – voir : g. 3.

Сповіщувач TOPAZ дозволяє виявити рух у зоні, яка

охороняється. Сповіщувач може працювати з будь-яким ППК,

а за допомогою перемичок його можна налаштувати таким

чином, щоб встановлення у випадку роботи з ППК виробництва

компанії SATEL було простим та зручним.

ВЛАСТИВОСТІ

• Подвійний піроелемент.

• Цифровий алгоритм виявлення руху.

• Цифрова компенсація температури.

• Можливість регулювання чутливості детектування.

• Вбудовані кінцеві резистори (2EOL).

• Світлодіод для індикації тривоги.

• Тамперний (антисаботажний) захист, який реагує на

відкриття корпусу.

ПЛАТА ЕЛЕКТРОНІКИ

1

штирки S для налаштування чутливості сповіщувача:

замкнені

– висока чутливість (радіус дії для високої

чутливості – мал. 4);

розімкнені

– нормальна чутливість (радіус дії для

нормальної чутливості – мал. 5).

2

штирки L для ввімкнення/вимкнення індикації за допомогою

світлодіоду. Вона ввімкнена, якщо штирки замкнені.

3

червоний світлодіод для індикації:

–тривоги – світиться протягом 2 секунд;

–запуску – швидко мерехтить.

4

піроелемент. Рекомендується не доторкатися до

піроелементу, щоб не забруднити його.

5

тамперний контакт.

6

штирки для налаштування тривожних виходів сповіщувача.

Якщо перемички встановлені як на малюнку 2,

використовуються вбудовані кінцеві резистори. Якщо

перемичка встановлена як на малюнку 3, вбудовані кінцеві

резистори не використовуються.

7

клеми:

+12V – вхід живлення;

COM – маса 0 В;

2EOL – вихід тривоги (2EOL/NC) – див.: мал. 2 – під час

під’єднання сповіщувача до ППК, одну клему слід

під’єднати до клеми маси, а другу до клеми входу;

NC – вихід тривоги (реле NC) – див.: мал. 3;

TMP – тамперний вихід (NC) – див.: мал. 3.

Извещатель TOPAZ позволяет обнаружить движение

в охраняемой зоне. Извещатель может работать с любым

приемно-контрольным прибором (ПКП), а с помощью перемычек

можно его настроить таким образом, чтобы установка в случае

работы с ПКП производства компании SATEL была простой

и удобной.

СВОЙСТВА

• Сдвоенный пироэлемент.

• Цифровой алгоритм обнаружения движения.

• Цифровая компенсация температуры.

• Возможность установки чувствительности обнаружения.

• Встроенные оконечные резисторы (2EOL).

• Светодиод для индикации тревоги.

• Тамперная защита от вскрытия корпуса.

ПЕЧАТНАЯ ПЛАТА

1

штырьки S для установки чувствительности извещателя:

замкнуты

– высокая чувствительность (охраняемая зона

для высокой чувствительности – рис. 4);

разомкнуты

– нормальная чувствительность (охраняемая

зона для нормальной чувствительности –

рис. 5).

2

штырьки L для включения/выключения светодиода.

Светодиод включен, если штырьки замкнуты.

3

красный светодиод для сигнализации:

–тревоги – горит в течение 2 секунд;

–запуска – быстро мигает.

4

пироэлемент. Нельзя прикасаться к пироэлементу, чтобы

не загрязнить его.

5

тамперный контакт.

6

штырьки для настройки тревожных выходов извещателя.

Если перемычки установлены, как на рисунке 2,

используются оконечные резисторы. Если перемычка

установлена, как на рисунке 3, встроенные оконечные

резисторы не используются.

7

клеммы:

+12V – вход питания;

COM – масса;

2EOL – тревожный выход (2EOL/NC) – см.: рис. 2 – во

время подключения извещателя к ПКП, одну из

клемм следует подключить к клемме массы, а

вторую – к клемме входа;

NC – тревожный выход (реле NC) – см.: рис. 3;

TMP – тамперный выход (NC) – см.: рис. 3.

The TOPAZ detector allows detection of motion within the protected

area. The detector can work with any alarm control panel and, when

used with the SATEL control panels, it can be congured using

jumpers so as to make installation easier.

FEATURES

• Dual element pyrosensor.

• Digital motion detection algorithm.

• Digital temperature compensation.

• Selectable detection sensitivity.

• Built-in EOL resistors (Double EOL).

• LED alarm indicator.

• Tamper protection against cover removal.

ELECTRONICS BOARD

1

S pins for setting the detector sensitivity:

shorted

– high sensitivity (coverage area for high

sensitivity – Fig. 4);

open

– standard sensitivity (coverage area

for standard sensitivity – Fig. 5).

2

L pins for enabling/disabling the LED indicator. The LED indicator

is enabled when the pins are shorted.

3

red color LED to indicate:

–alarm – ON for 2 seconds;

–warm-up – blinking rapidly.

4

pyroelectric sensor. Do not touch the pyroelectric sensor,

so as not to soil it.

5

tamper contact.

6

pins for conguring the detector alarm outputs. If the jumpers

are set as shown in Fig. 2, the built-in EOL resistors are used.

If the jumper is set as shown in Fig. 3, the built-in EOL resistors

are not used.

7

terminals:

+12V – power input;

COM – common ground;

2EOL – alarm output (2EOL/NC) – see Fig. 2 – when

connecting the detector to the control panel, connect

one of the terminals to the common ground terminal,

and the other to the zone terminal;

NC – alarm output (NC relay) – see Fig. 3;

TMP – tamper output (NC) – see Fig. 3.

Der Melder TOPAZ ermöglicht die Bewegungserfassung im

geschützten Bereich. Der Melder ist mit jeder Alarmzentrale

kompatibel. Mit Hilfe der Steckbrücken können Sie den Melder

kongurieren, was seine Installation bei der Zusammenarbeit mit

den Alarmzentralen von SATEL erleichtert.

EIGENSCHAFTEN

• Zweifacher Pyrosensor.

• Digitaler Detektionsalgorithmus.

• Digitale Temperaturkompensation.

• Einstellbare Detektionsempndlichkeit.

• Integrierte Abschlusswiderstände (2EOL).

• LED-Diode zur Alarmanzeige.

• Sabotageschutz vor dem Öffnen des Gehäuses.

ELEKTRONIKPLATINE

1

Pins S für Denierung der Empndlichkeit des Melders:

kurzgeschlossen

– hohe Empndlichkeit (Erfassungsbereich

für hohe Empndlichkeit – Abb. 4);

geöffnet

– normale Empndlichkeit

(Erfassungsbereich für normale

Empndlichkeit – Abb. 5).

2

Pins L zur Ein-/Ausschaltung der LED. Die LED-Anzeige ist

aktiv, wenn die Pins kurzgeschlossen sind.

3

rote LED zur Anzeige:

–Alarm – leuchtet 2 Sek. lang;

–Anlauf – blinkt schnell.

4

Pyrosensor. Berühren Sie den Pyrosensor nicht, um es nicht

zu verschmutzen.

5

Sabotagekontakt.

6

Pins zur Konguration der Alarmausgänge des Melders. Sind

die Steckbrücken gem. der Abb. 2 gesetzt, dann werden

die integrierten Abschlusswiderstände verwendet. Ist die

Steckbrücke gem. der Abb. 3 gesetzt, dann werden die

integrierten Abschlusswiderstände nicht verwendet.

7

Schraubklemmen:

+12V – Stromversorgungseingang;

COM – Masse;

2EOL – Alarmausgang (2EOL/NC) – siehe: Abb. 2 – beim

Anschluss des Melders an die Zentrale verbinden

Sie eine der Klemmen mit der Masse, und die zweite

mit der Meldelinie;

NC – Alarmausgang (NC Relais) – siehe: Abb. 3;

TMP – Sabotageausgang (NC) – siehe: Abb. 3.

PLENDE

RUUAFR

NLITES

CZSKGRHU

TOPAZ

topaz_int 05/18

SATEL sp. z o.o.

ul. Budowlanych 66; 80-298 Gdansk, POLAND

tel. +48 58 320 94 00; www.satel.eu

123

Produktspezifikationen
