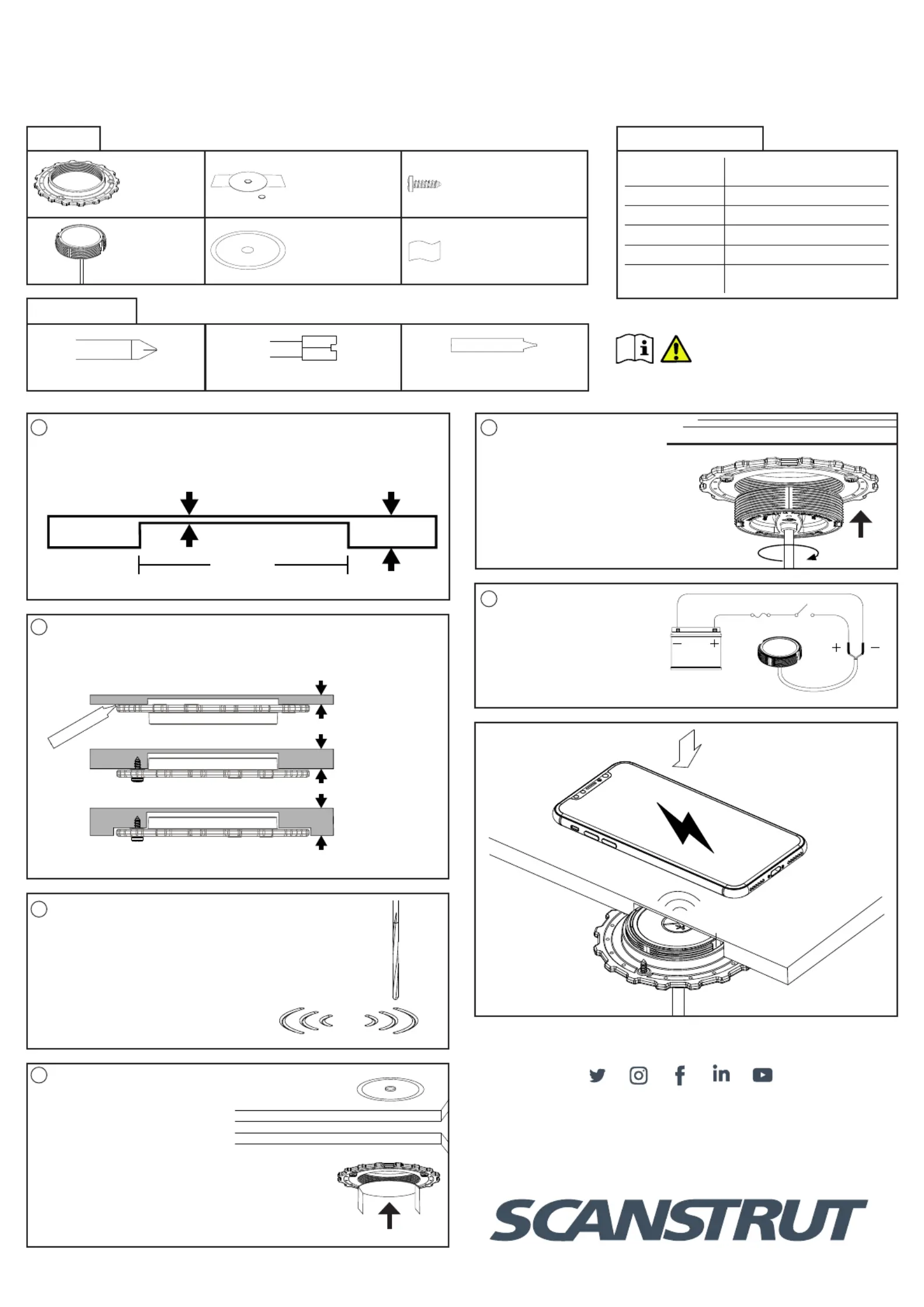

Parts ListTechnical Information
Tools Required
Input voltage range
10-30V DC
(12 /24V system)
Input current max2A
Output power10W (9V, 1.1A)
Standby power draw< 0.2W
Waterproof ratingIPX6 front and back
Certications
Qi, CE, UKCA, FCC, ROHS, UNECE
R10 E24, RCM, PSE, IC
READ THE IMPORTANT SAFETY
INFORMATION LEAFLET BEFORE
INSTALLING
ROKK WIRELESS CHARGE HIDDEN 10W
(SC-CW-01F)
08-06-2022 (Issue 2)
Installation Instructions
Share your installation with us.
@scanstrut
For further installation
and warranty information
please visit:
www.scanstrut.com
USA
+1 860 308 1416
UK & International
+44 (0)1392531280
5
4
3a
2
1
3b
Alcohol wipe
Qty:3 No6 x 1/2”
Self tapping screw
Self Adhesive
EPDM Rubber
Magnet
Installation Tool
with p1-x2 magnets
Locking
Ring
Charger
Pozi Screwdriver
Straight Router
Silkaex 292-i (Optional)
If mounting surface is thinner than 3mm go to step 2. If greater
than 3mm, rout a pocket 67mm (2.6”) diameter till 3mm thick-
ness is achieved.
T
67Ømm
<3mm
Screw or bond locking ring in correct orientation to underside
of surface according to the measured material thickness
(Sikaex 292-i recommended).
3-9mm
3-18mm
>18mm
or
or
Option 1 - CNC etch logo
onto top surface.
Do not exceed 0.5mm.
Option 2 - Use adhesive
EPDM rubber and align
with magnet tool provided.
Use Alcohol wipe to ensure
surface is free from dirt or
grease.
Screw in charger until
rm, do not over tighten.
Do not use tool.
Connect wires to 12/24V
supply, ensuring a
waterproof connection.
Fuse according to input
voltage and current.
