WATERPROOF WIRELESS CHARGER
COVE 3 COIL 15W SC-CW-9GT
06-06-2024 (Rev A)
Installation Instructions
For further installation
and warranty information
please visit:
www.scanstrut.com
USA
+1 860 308 1416
usasales@scanstrut.com
UK & International
+44 (0)1392531280
sales@scanstrut.com
Tools Required
Jig Saw Pozi
screwdriver
Sealant
Optional drainage
Ø5mm (0.2”)
Drill Bit
Hole saw
Ø20mm (0.79”)
Drill bit
(see table)
Drain tube
Ø8mm (5/16”)
Technical
IP Waterproof Rating IPX6 Front and back
Input voltage 10-30V DC (12/24V System)
Input current max 2A
Output power max 15W (9V 1.25A)
Standby power max <1.2W
Certication
CE, UKCA, FCC, ROHS,
C-Tick, UN ECE R10, E24,
PSE Certied
Part List
Pocket
Countersunk
screwx1 x4
Bezel
Pan head
screwx1 x4
1
2
3

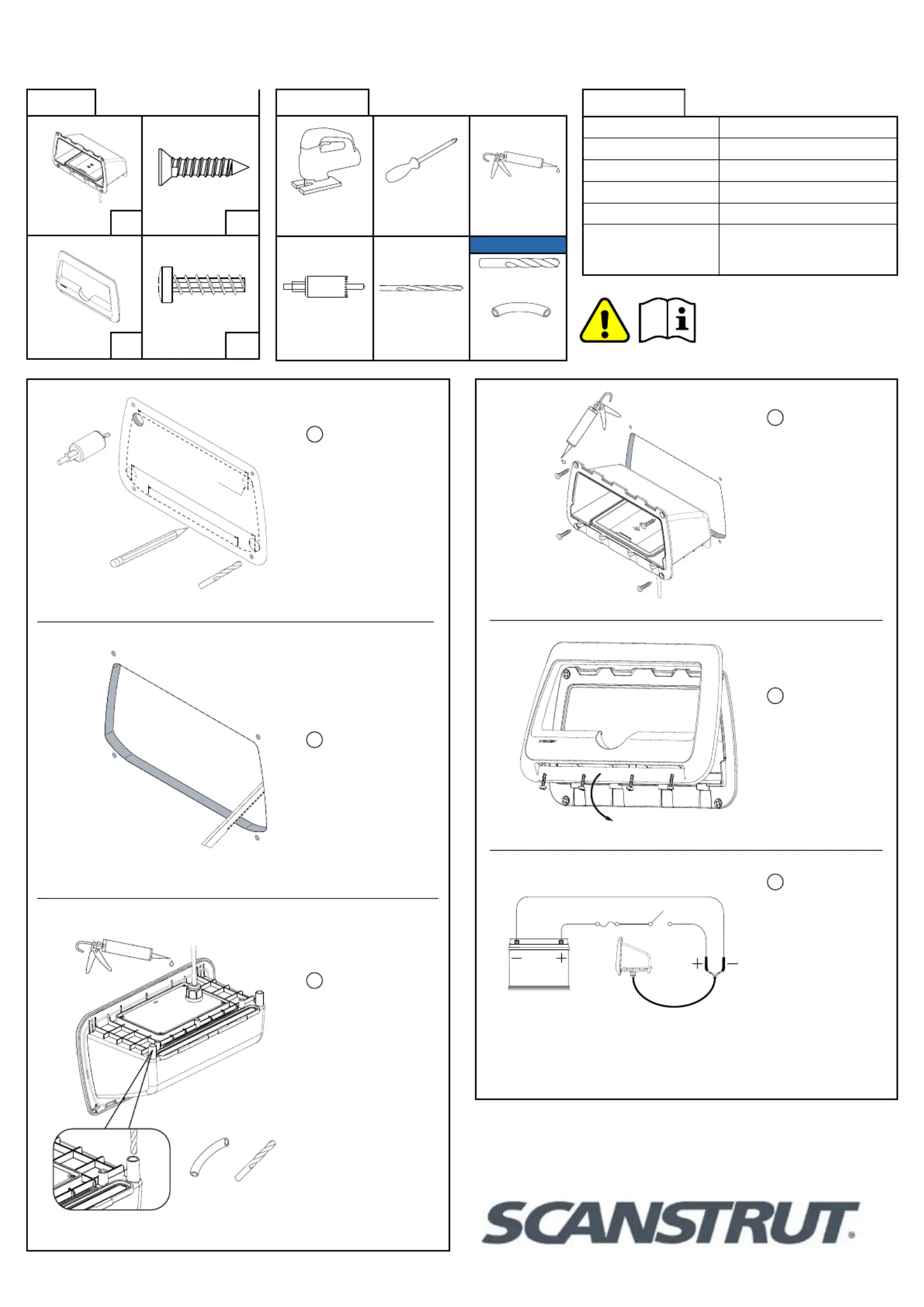

– Check installation size
– Mark the cutting
boundary
– Use template to
• Drill 4x pilot holes (see
table)
• Hole saw 4x 15mm
(0.59”)
– Jig saw inside of the
cutting boundary.
DO NOT exceed the
boundary area.
– Connect wires
or connectors to
12/24V supply,
ensuring a waterproof
connection.
– Fuse according to
input voltage and
current.
– Secure pocket in place
using 4x countersunk
xings.
– Apply silicone sealent
to xings holes.
– Attach front bezel.
– Secure in place using
4x pan head xings.
4
5
6
– Apply silicone sealant
generously around
ange, ensure good
coverage around
perimeter.
– Install drainage on
product.
• Drain holes: Ø5mm
(0.2") drill bit required.
• Drain pipe: ID Ø8mm
(5/16") required.
(Optional - Tools and parts
not included).
Note: The electrical schematic is to illustrate how the
product should be connected to a 12V DC or 24V DC
battery/power supply.
+
READ THE IMPORTANT SAFETY
INFORMATION LEAFLET BEFORE
INSTALLING.
+
sa
WATERPROOF WIRELESS CHARGER
COVE 3 COIL 15W SC-CW-9GT
06-06-2024 (Rev A)
Ins
LED Charging indicator

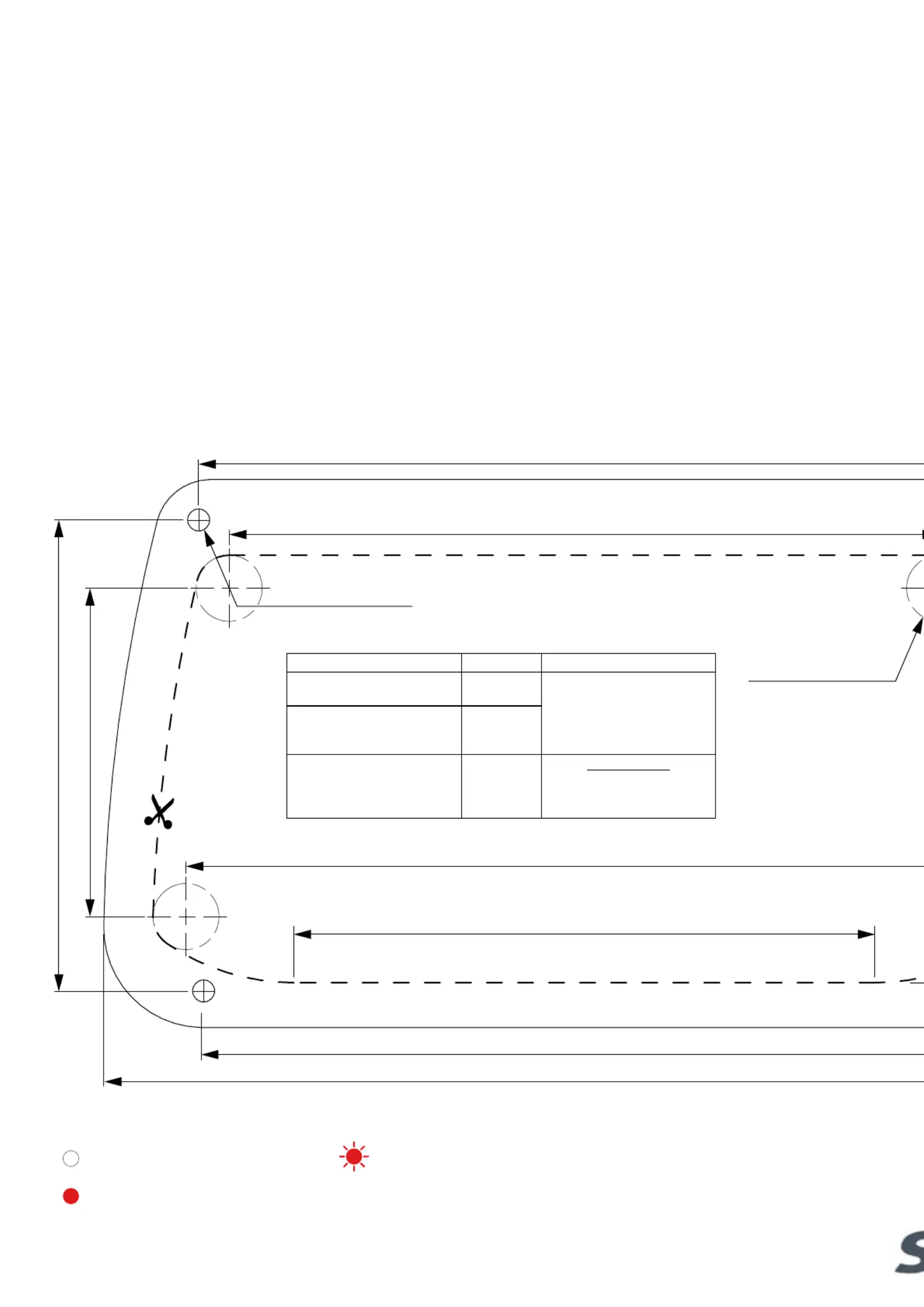

218.5mm (8.6”)
173.0mm (6.81”)
181.0mm (7.13”)
161.4mm (6.35” )
74.5mm (2.93”)
132.0mm (5.2”)
107.0mm (4.21”)
Ø15.0 mm (0.59”)
See drill table
175.3mm (6.9”)
White LED Constant: ON Charge
Red LED Constant: Standby (power ON)
Red LED Flashing:
Foreign object detection: metallic object placed on top that is not
Qi compatible.
OR
Thermal cutout: The internal temperature is too high/ low. Wait
for product to return to operating temperature.
Material Drill Fixing
Soft Material
e.g. plywood
2.5mm
(3/32")
No.6
Screw
(Included)
Hard Material
e.g. berglass, hardwoods,
acrylics
3mm
(1/8")
Metal
e.g. Steel, aluminium
3mm
(1/8")
Recommended
>12mm x M3 Countersunk
Bolt with washer and Nyloc
(Not included)
Drill table
