Seite 1/3
1
thePiccola S360-100 DE WH
1060200
307144 04
Bewegungsmelder
DE
1. Grundlegende Sicherheitshinweise
Lebensgefahr durch elektrischen Schlag oder Brand!
¾ Montage ausschließlich von Elektrofachkraft
durchführen lassen!
WARNUNG
•
Das Gerät entspricht EN 60669-2-1 bei bestimmungsge-
mäßer Montage
2. Bestimmungsgemäße Verwendung
•
Bewegungsmelder zur automatischen Beleuchtungssteu-
erung in Abhängigkeit von Anwesenheit und Helligkeit
•
Geeignet für die Deckenmontage (Hohldecken)
•
Geeignet für kleine Räume, Flure, Toiletten etc.
Entsorgung
Gerät umweltgerecht entsorgen (Elektroschrott)
3. Gerätebeschreibung
Sensorteil
rote LED
Leistungsteil
2 Potis zum Einstellen von
Nachlaufzeit (TIME) und
Helligkeits-Schaltwert (LUX)
4. Montage und Anschluss
Bewegungsmelder montieren
LMontagehöhe: 2–6 m
LKabellänge: 45 cm
LBewegungsmelder benötigt freie Sicht auf Personen
Spannung freischalten
Deckenöffnung mit ca. Ø 34–36 mm erstellen
Leistungsteil gemäß Anschlussplan anschließen
Einstellungen an den Potis vornehmen
Leistungsteil durch die Deckenöffnung schieben und Sensor
mit gespannten Federn in der Decke befestigen
Ø 34-36 mm
6–8 mm
max. 1 x 2,5 mm
2
Bewegungsmelder anschließen
Lebensgefahr durch elektrischen Schlag oder Brand!
¾ Montage ausschließlich von Elektrofachkraft
durchführen lassen!
WARNUNG
Spannung freischalten
Gegen Wiedereinschalten sichern
Spannungsfreiheit prüfen
Erden und kurzschließen
Benachbarte, unter Spannung stehende Teile abdecken
oder abschranken
Die Aufwärmphase dauert ca. 1 min. Die LED ist dauernd rot.
2
Einzelschaltung
In der Einzelschaltung erfasst der Bewegungsmelder
als Master Anwesenheit und Helligkeit und steuert die
Beleuchtung.
Schaltung Master-Slave
Master
Slave
Reicht der Erfassungsbereich eines einzelnen Bewegungsmel-
ders nicht aus (in großen Räumen), können mehrere Melder
durch Verbinden der S- und -Klemmen parallel geschaltet↓
werden. Die Präsenzerfassung erfolgt durch alle Melder
gemeinsam. Der Master misst die Helligkeit und steuert die
Beleuchtung. Die weiteren Melder (Slaves) liefern nur die
Präsenzinformation über die -Klemme. ↓
Bei den Slave-Geräten Potenziometer für Helligkeits-
Schaltwert (LUX) auf und Nachlaufzeit (TIME) auf 30 s
einstellen.
Installationshinweise und Erfassungsbereich
Da der Melder auf Temperaturschwankungen reagiert, nach-
folgende Situationen vermeiden:
Den Bewegungsmelder nicht auf Gegenstände mit stark
reektierenden Oberächen wie Spiegel etc. richten.
Den Bewegungsmelder nicht in der Nähe von Wärme-
quellen wie Heizöffnungen, Klimaanlagen, Lampen etc.
installieren.
Den Bewegungsmelder nicht auf Objekte richten, die sich
im Wind bewegen, wie Vorhänge, große Panzen etc.
Bewegungsrichtung beim Testdurchlauf beachten.
2,5 m
360°
Ø 2 m
Ø 8 m
Lempfohlene Montagehöhe: 2–2,5 m/max. 6 m
LErfassungsbereich quer: 8 m (quer zum Melder gehend)
LErfassungsbereich frontal: 2 m (frontal zum Melder gehend)
LErfassungswinkel: 360°
5. Gehtest
Der Gehtest dient dazu, den Erfassungsbereich zu testen.
Das Potenziometer Nachlaufzeit (TIME) auf (Test) stellen.T
Der Bewegungsmelder reagiert nur auf Bewegungen, die
Lichtmessung ist ausgeschaltet.
Durch den Erfassungsbereich gehen. Jede erkannte Bewe-
gung wird durch die LED angezeigt und der Schaltkontakt
Licht schließt. Bei Abwesenheit öffnet der Schaltkontakt
Licht nach 5 s.
3 sec

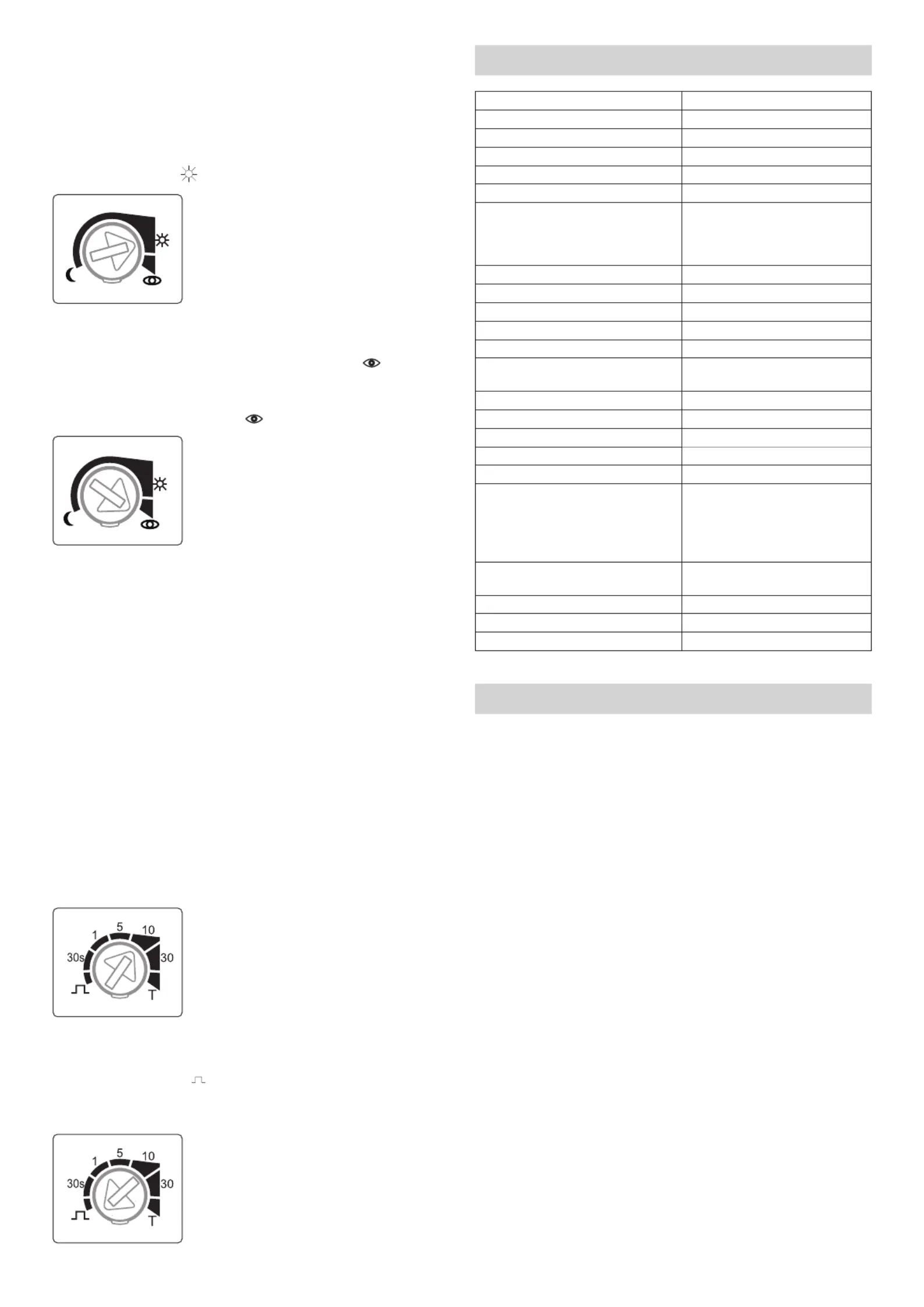

6. Einstellung
Der Bewegungsmelder besitzt 2 Potenziometer, um Nachlauf-
zeit (TIME) und Helligkeits-Schaltwert (LUX) einzustellen.
3
Helligkeits-Schaltwert (LUX) einstellen
Mit dem Potenziometer Helligkeits-Schaltwert (LUX) können
Sie verschiedene Helligkeitswerte einstellen.
Wenn Sie die voreingestellte Helligkeit ändern möchten
Potenziometer auf gewünschte Helligkeit
(5 – 1000 Lux = ) stellen.
oder mit der Teach-in-Funktion einen bestimmten Helligkeits-
wert einlernen möchten
Bei gewünschter Helligkeit Potenziometer auf stellen.
Die LED blinkt für 20 s, danach wird der gemessene Hellig-
keitswert als neuer Helligkeits-Schaltwert übernommen.
Potenziometer auf Stellung belassen.
Helligkeitsmessung
Der Bewegungsmelder misst die Umgebungshelligkeit
unterhalb des Melders. Der Montageort wird zur Referenz des
Beleuchtungsniveaus. Die Lichtmessung ist ausgeschaltet,
wenn der Schaltkontakt Licht schliesst.
LDer Helligkeits-Messwert wird durch den Montageort,
den Lichteinfall, den Sonnenstand, die Wetterverhältnisse,
die Reexionseigenschaften des Raumes und der Möbel
beeinusst. Die Angaben in Lux sind deshalb Richtwerte.
Nachlaufzeit (TIME) einstellen
Wenn der Bewegungsmelder keine Bewegung mehr erfasst,
schaltet er nach der eingestellten Nachlaufzeit aus.
Wenn Sie die voreingestellte Zeit ändern möchten
Potenziometer auf gewünschte Zeit (30 s – 30 min) stellen.
Wenn Sie die Impulsfunktion (z. B. für einen Treppenlicht-
Zeitschalter) nutzen möchten
Potenziometer auf stellen. Präsenzmelder ist für den
Betrieb „Treppenlicht-Zeitschalter“ für 0,5 s ein und für
10 s aus
7. Technische Daten
Betriebsspannung 110–240 V AC +10 % / –15 %
Frequenz 50–60 Hz
Vorzuschaltendes Schutzgerät Leitungsschutzschalter 10 A/Typ B
Standby Leistung < 0,5 W
Schaltleistung max. 10 A (bei 240 V AC, cos = 1)ϕ
Schaltleistung min. 10 mA (bei 240 V AC)
Schutzart Sensor: IP 55 (im eingebauten
Zustand)
Leistungsteil: IP 20
(nach EN 60529)
Schutzklasse II
Betriebstemperatur –20 °C … + 45 °C
Einstellbereich Helligkeit 5 – 1000 lx
Bereich Einschaltdauer 30 s – 30 min
Erfassungswinkel 360°
Erfassungsbereich quer: min. 8 m (+/– 1 m);
frontal: min. 2 m (+/– 1 m)
Montagehöhe 2 – 6 m
Max. Leitungslänge 50 m
Kontakt μ-Kontakt 240 V AC (Schließer)
Glühlampenlast 2000 W
Halogenlampenlast 2000 W
Leuchtstofampen (VVG-Verlustarme
Vorschaltgeräte)
unkompensiert
reihenkompensiert
parallelkompensiert
2000 VA
2000 VA
1300 W (140 µF)
Leuchtstofampen (EVG – Elektroni-
sche Vorschaltgeräte)
1200 W
Kompaktleuchtstofampen (EVG) 300 W
LED-Lampen (< 2 W) 55 W
LED-Lampen (> 2 W) 600 W
8. Kontakt
Theben AG
Hohenbergstr. 32
72401 Haigerloch
DEUTSCHLAND
Tel. +49 7474 692-0
Fax +49 7474 692-150
Hotline
Tel. +49 7474 692-369
hotline@theben.de
Addresses, telephone numbers etc.
www.theben.de
