Seite 1/3

Viale Vicenza 14

36063 Marostica VI - Italy

www.vimar.com

03826 01 2305

03826

BY-ALARM PLUS

Eigenversorgte Außensirene By-alarm Plus, Anschluss an das Steuergerät

über BUS, 2 piezoelektrische Lautsprecher, LED-Alarmanzeige,

Spannungsversorgung 13,8 Vdc, AP-Einbau. Pufferbatterie nicht mitgeliefert.

Montageschablone, Anlagenstatus-LED, Öffnungs-, Abreiß- und Schaumschutz.

Die am BUS angeschlossene Sirene ist eigenversorgt und über einen Mikroprozessor gesteuert,

der die fortwährende Überwachung aller Geräteparameter ermöglicht. Spannungsversorgung

und Befehle werden der Sirene direkt über den BUS bereitgestellt.

ANSCHLÜSSE

Der Anschluss an das Steuergerät hat durch ein geschirmtes Kabel mit 4 (oder mehr) Drähten

zu erfolgen.

Warnung: Das Geflecht wird an eine der Masseklemmen (bzw. GND) nur auf Steuergeräteseite

angeschlossen und muss dem gesamten BUS folgen, und zwar ohne Masseschluss an

anderen Stellen.

Der Anschluss der Sirene erfolgt an den Klemmen „+ D S -“.

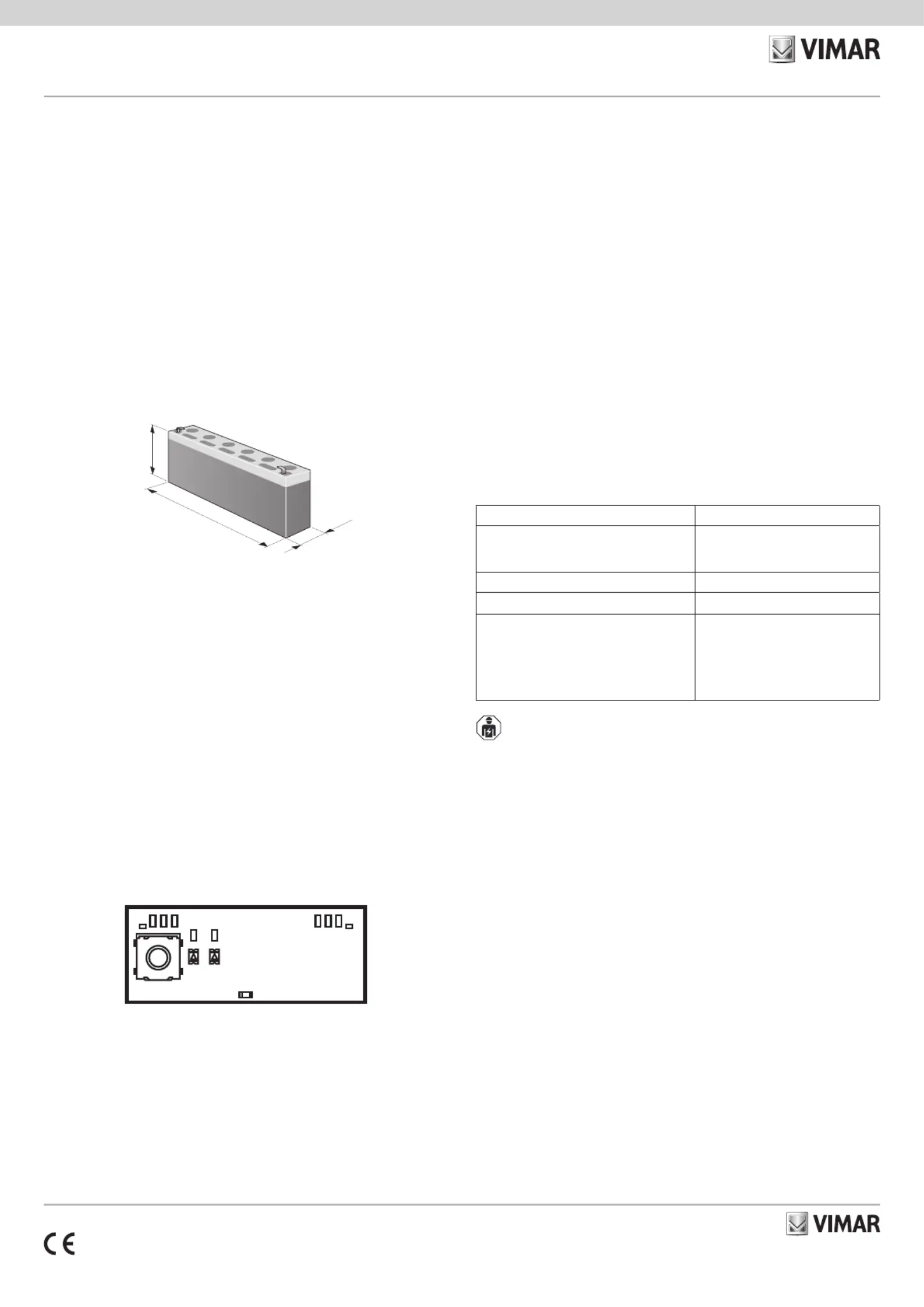

BATTERIE DER SIRENE (NICHT IM LIEFERUMFANG)

Diese Batterie versorgt die Sirene bei Manipulation bzw. Stromausfall an der Verbindungsleitung

mit der übrigen Anlage. Sie muss immer vorhanden sein, da sie im Alarmfall die für die

vorgesehene Lautstärke der Sirene und das Blinklicht erforderliche Energie liefert. Über 12 V

Versorgung wird sie in Ladung gehalten.

178

0,5

HINWEIS: Bei der Installation unbedingt die Polarität beachten (rot=plus, schwarz=minus).

Bei entladener Batterie und einer Spannung unter 10,5 V wird die Wiedergabe der akustischen

Anzeigen unterbrochen, die Leuchtanzeigen bleiben dagegen erhalten.

INSTALLATION

1. Geeignete Installationsposition des Geräts wählen. Die Sirene muss an einer ebenen

Oberfläche und in einer schwer zugänglichen, dafür aber gut sichtbaren Position angebracht

werden, damit sie vor Einbruchsversuchen abschreckt.

2. Die Spannungsversorgung der elektrischen Anlage trennen.

3. Den Deckel abnehmen.

4. Die Kabel durch die Bohrung der Kabeleinführung einziehen

5. Zur Aktivierung des Abreißschutzes die Schraube in die entsprechende Bohrung einsetzen;

darauf achten, dass der Mikroschalter tiefer liegt als die Schraube.

6. Die Pufferbatterie in das entsprechende Fach einlegen und unter Beachtung der richtigen

Polarität verkabeln.

7. Die Sirene verkabeln.

8. Die Einbindung ausführen.

9. Den Deckel schließen, hierzu die Bohrungen zentrieren und mit den mitgelieferten Schrauben

festdrehen. Der Sabotage-Mikroschalter schließt und die (rote) LED DL7 blinkt mit einem

Zyklus 2 s für die Dauer von 20 s; nach dem Blinken ist die Sirene betriebsbereit und

funktionsfähig.

KONFIGURATION

Nach der Einbindung (mit Taste P1 und den LEDs 1 und 2) kann die Sirene anhand der

Programmierung des Steuergeräts konfiguriert werden.

ES01 ES02

CPH1

P1 2

Für alle Details die Installationsanleitung des Systems By-alarm Plus sowie die Anleitung der

Software By-alarm Plus Manager einsehen.

FUNKTIONSWEISE

Die Sirene löst verschiedene akustische und Leuchtanzeigen aus. Diese Anzeigen aktivieren

sich entsprechend der Kategorie des jeweils eingetretenen Ereignisses und der Steuergerät-

Programmierung. Bei einigen dieser Kategorien kann die Dauer der Anzeige sowie das Vorliegen/

die Frequenz der Blinkleuchte programmiert werden.

ANZEIGEN

Blinkleuchte

Die Leuchtanzeige großer Stärke wird über ein Stroboskop-Blitzlicht ausgelöst. Die Blinkleuchte

aktiviert sich mit einer Frequenz von 36 bzw. 108 Lichtblitzen pro Minute im Fall eines

Versorgungsausfalls oder einer Sabotage, falls diese so programmiert ist.

Status-LEDs

An den Seiten der Blinkleuchte befinden sich zwei AUX-LEDs, die für die Alarmanzeigen sowie

als Programmierhilfe verwendet werden können.

Die (rote) LED DL7 verhält sich bei der Installation wie folgt:

• Permanent erleuchtet = Installation wird bei offenem Deckel ausgeführt. In diesem Zustand löst

die Sirene weder akustische noch Leuchtanzeigen aus.

• Blinkend = Bei Schließen des Deckels blinkt die LED 20 s lang als Hinweis darauf, dass die

Sirene in den normalen Funktionszustand übergehen wird. Nach dem Blinken ist die Sirene

betriebsbereit und funktionsfähig.

Im Normalbetrieb wird die Status-LED bei einer Anzeige aktiviert, sofern sie so programmiert ist.

Die (grüne) LED DL8 leuchtet im normalen Betrieb bei einer Anzeige auf, sofern sie so

programmiert ist.

Programmierungs-LEDs

Die LEDs 1 und 2 zeigen bei der Einbindung die dem Gerät zugewiesene Adresse an.

Akustische Anzeige

Die Kategorie des zur Aktivierung der Sirene programmierten Ereignisses bestimmt den Ton unter

den verfügbaren Typen.

AKTIVIERUNGEN DER SIRENE

Die Sirenen können vom Steuergerät sowie über die von der Sirene selbst ausgelösten Ereignisse bei

mangelnder Kommunikation auf dem BUS aktiviert werden. Die Aktivierungen enden bei

Eintreten einer

der folgenden Bedingungen:

- die Wiederherstellung des Ruhezustands;

- das Verstreichen der maximalen Alarmzeit.

Sirenenereignisse

Die Sirene 03826 löst Ereignisse aus, die mit einer oder mehreren Anzeigen gekoppelt werden

können.

Sirenenereignis Aktion/Anzeige

Ausfall der Spannungsversorgung Programmierbar über die Software

By-alarm Plus Manager (siehe

entsprechende Anleitung)

Probleme mit der Batterie Störungsereignis im Steuergerät

Schaumschutz verschmutzt Störungsereignis im Steuergerät

Manipulationen der Sirene:

- Öffnen des Deckels/Abreißen von der Wand

- Schaumschutz

- thermischer Angriff (schnelle Zu-/Abnahme der

Temperatur; Thermolanze oder erzwungenes

Gefrieren)

Sabotageereignis im Steuergerät

INSTALLATIONSVORSCHRIFTEN.

Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden

Vorschriften zur Installation elektrischen Materials erfolgen.

MERKMALE

• Versorgungsspannung:

- Nennspannung: 13,8 V

- Bereich: 9 bis 16 V

• Stromaufnahme:

- 220 mA im Betrieb

- 140 mA in Standby

• Schalldruckpegel: 108 dB

• Tonfrequenz: 2000 Hz/3000 Hz

• Blinkimpulse pro Minute: 36, 108

• Einsetzbare Batterie: 12 Vdc 2,1 Ah Brennbarkeitsklasse UL94-HB

• 2 piezoelektrische Lautsprecher

• Stroboskopisches Blitzlicht als Blinkleuchte

• Öffnungsschutz

• Abreißschutz

• Kunststoffgehäuse

• Kontrolle und Aufladung der Batterie in Abhängigkeit von der Umgebungstemperatur

• Betriebstemperatur: -25..+60 °C

• Schutzart IP34

• Sicherheitsgrad: 2

• Umweltklasse: IV

• Abmessungen (L x H x T): 218 x 237 x 54,7 mm

NORMKONFORMITÄT.

EMV-Richtlinie. RoHS-Richtlinie

Normen EN 62368-1, EN 50130-4, EN 50130-5, EN 55032, EN 50131-4, EN IEC 63000.

REACH-Verordnung (EG) Nr. 1907/2006 – Art.33. Das Erzeugnis kann Spuren von Blei enthalten.

Viale Vicenza 14

36063 Marostica VI - Italy

www.vimar.com

03826 01 2305

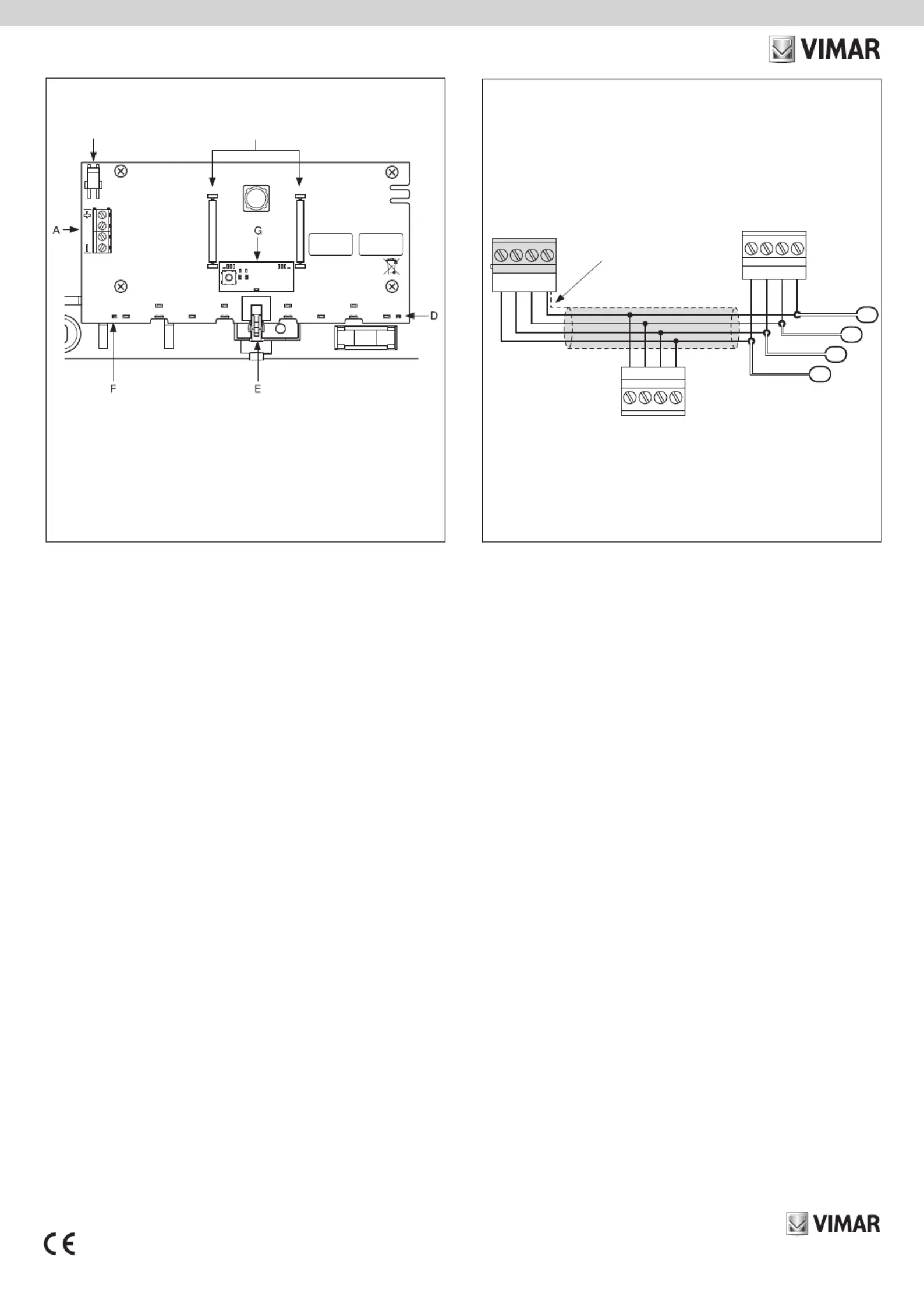

FRONTANSICHT (nach Öffnen des Deckels)

A: Klemmen +, D, S, - für den BUS-Anschluss

B: Batteriekabel

C: Schaumschutz

D: Status-LED DL8 - Grün

E: Manipulations-/Abreißschutz

F: Status-LED DL7 - Rot

G: Taste P1 und Einbindungs-LED

B C

START

D11

DL7

ES01 ES02

CPH1

IR1 IR2

OP1

LABEL (FW)

IN325-R1

LABEL (QC)

BATTERY

STOP

ANSCHLÜSSE

D+ –S

–

Steuergerät

03800

03801

03802

BUS

Geecht

Andere BUS-Geräte

BUS- Sirene

03826

Viale Vicenza 14

36063 Marostica VI - Italy

www.vimar.com

03826 01 2305

INSTALLATION

12V 2AH

WARNUNG!

Die Altbatterien in den entsprechenden Containern für die getrennte Müllsammlung entsorgen.
