DAB DRENAG 1000-1200 Bedienungsanleitung
DAB
Wasserpumpe
DRENAG 1000-1200
Lies die bedienungsanleitung für DAB DRENAG 1000-1200 (8 Seiten) kostenlos online; sie gehört zur Kategorie Wasserpumpe. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 4.8 Sterne aus 2 Bewertungen. Hast du eine Frage zu DAB DRENAG 1000-1200 oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/8
INSTRUCTION D MIS EN SERVIC D'ENTRETIEN (FR) S E E E ET
INSTRUCTIONS FOR INSTALLATI MAINTENANCE ( ) ON AND EN
EN
EN
ENEN
DRENAG 1000 1200-
FRANÇAIS
4
CONTENTS
1. LIQUIDES POMPES ............................................................................................................................................................................................. 4
2. .................................................................................................................CARACTERISTIQUES TECHNIQUES ET LIMITES D'UTILISATION 4
3. AVERTISSEMENTS .............................................................................................................................................................................................. 4
4. INSTALLATION .................................................................................................................................................................................................... 4
5. BRANCHEMENT ELECTRIQUE .......................................................................................................................................................................... 5
6. CONTROLE DU SENS DE ROTATION (pour moteurs triphasés) .................................................................................................................... 5
7. MISE EN MARCHE ............................................................................................................................................................................................... 5
Reglage de l'interrupteur a flotteur .................................................................................................................................................................... 5
8. PRECAUTIONS ..................................................................................................................................................................................................... 5
9. MAINTENANCE ET LAVAGE ............................................................................................................................................................................... 5
Controle et vidange de l'huile de la garniture ................................................................................................................................................... 6
10. IDENTIFICATION DES INCONVENIENTS ET REMEDES ................................................................................................................................. 6
1. LIQUIDES POMPES
Ces pompes ne peuvent pas être utilisées dans des piscines, des étangs, des bassins avec des personnes présentes dans
l'eau ou pour le pompage d'hydrocarbures (essence, gasoil, huiles combustibles, solvants etc.) conformément aux normes
en vigueur pour la prévention des accidents.
N.B.: Le liquide contenu dans la pompe, pour lubrifier la garniture d'étanchéité, n'est pas toxique mais peut altérer les caractéristiques de l'eau
(
en cas d'eau pure) si la garniture présente des fuites
.
2. CARACTERISTIQUES TECHNIQUES ET LIMITES D'UTILISATION
−Tension d'alimentation:
1 X 220/240V 50Hz
3 X 400V 50Hz 3 X 230V 50Hz /
1 X 220/230V 60Hz
3 X 230V 60Hz 3 X 380/400V 60Hz /
Voir plaquettes données
électriques
−Débit:
Voir plaquettes données électriques
−Hmax ( m ) Hauteur manométrique:-
pag. 59
−Degré de protection moteur / Classe de protection:
Voir plaquettes données électriques
−Puissance absorbée:
Voir plaquettes données électriques
−Plage de température du liquide:
−
−
−
−− de 0°C à +35°C pour l'usage domestique (normes de sécurité EN 60335-2-41)
−
−
−
−− de 0°C à +50°C pour autres utilisations
−Immersion maximum:
10 mètres
−Température de stockage:
-10°C +40°C
−Niveau de bruit:
le niveau de bruit rentre dans les limites prévues par la directive EC 89/392/CEE et modifications successives.
3. AVERTISSEMENTS
–La pompe est munie d'une poignée pour le transport, utilisable également pour caler la pompe dans les forages ou les puits profonds au
moyen d'une corde.
–Les éventuels dommages au câble d'alimentation exigent que celui ci soit remplacé et non pas réparé (utiliser un câble type H07RN- - -F Ø 9
9,5 mm d'une longueur minimum de 10 mètres pour version portable, avec prise UNEL 47166 68 pour la version monophasée et avec prise-
CEE pour la version triphasée). Il faut donc faire appel à du personnel spécialisé et qualifié, en possession des caractéristiques requises pa
r
l
es normes spécifiques en la matière
.
–Il ne faut jamais .faire marcher la pompe à sec
4. INSTALLATION
4.1
Si le fond du puits où la pompe doit fonctionner est particulièrement sale, il est bon de prévoir un support pour poser la pompe afin d'éviter
que la crépine d'aspiration se bouche (Fig.1)
4.2
Avant de positionner la pompe, s'assurer que la crépine n'est pas totalement ou partiellement bouchée par la boue, les sédiments ou autres.
4.3
Il est conseillé d'utiliser des tuyauteries ayant un diamètre interne égal au moins à celui de la bride de refoulement, pour éviter la diminution
des performances de la pompe et le risque d'obstructions. Si le tuyau de refoulement parcourt des distances considérables à l'horizontale,
il est conseillé de prévoir un tuyau de diamètre supérieur à celui de la bride de refoulement.
Immerger complètement la pompe dans l'eau.
4.4
1. Raccorder le tuyau de refoulement rigide ou flexible directement sur la bride de la pompe. Si
la pompe est utilisée en installations fixes, il est conseillé de la relier à la tuyauterie par
l'intermédiaire d'un raccord pour en faciliter le démontage et la réinstallation. Si on utilise un
t
uyau flexible, appliquer sur la bride de la pompe un raccord porte tuyau fileté. -
Garnir le filet
avec du matériau approprié pour assurer l'étanchéité (ruban en teflon ou similaire).
2. Pour la version munie d'interrupteur à flotteur, contrôler que celui-
ci peut bouger librement
(VOIR PARAGRAPHE REGLAGE INTERRUPTEUR A FLOTTEUR).

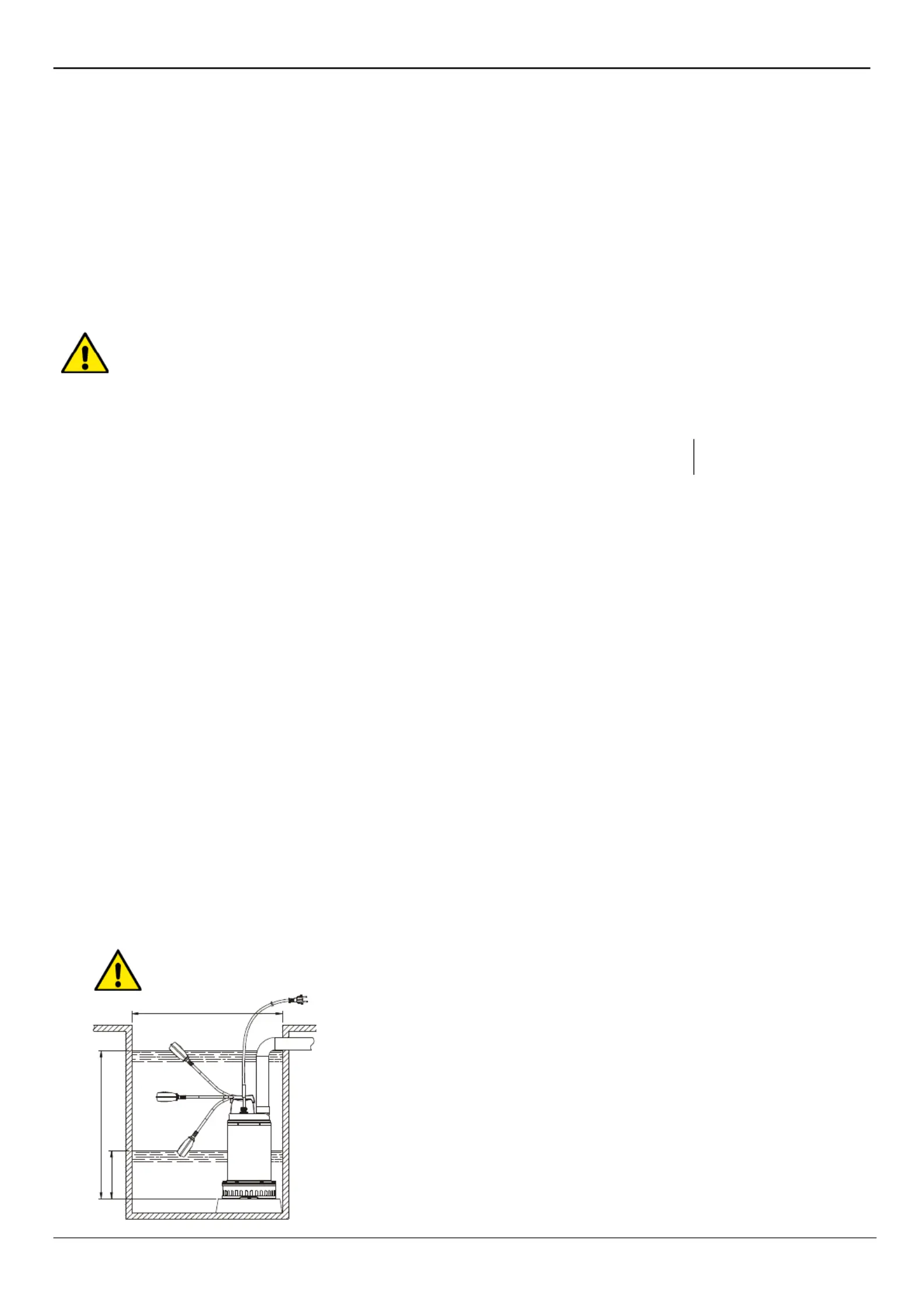

Prévoir des puisards
ayant les dimensions minimum indiquées dans la Fig.1.
Le puisard devra toujours être
dimensionné également en fonction de la quantité d'eau en arrivée et du débit de la pompe
de manière à ne pas soumettre le moteur à un nombre excessif de démarrages.
3. Quand la pompe est prévue en installation fixe, avec flotteur, il faut toujours installer un clapet
de retenue dans le tuyau de refoulement. Cette exécution est conseillable également pour les
pompes avec fonctionnement manuel.
600x600
ON
OFF
Fig.1
FRANÇAIS
5
5. BRANCHEMENT ELECTRIQUE
Attention: !Respecter les normes de securite
5.1
Les moteurs monophasés sont munis de protection thermique ampèremétrique incorporée et peuvent être raccordés directement au
secteur. N.B.: si le moteur est surchargé, il s'arrête automatiquement. Une fois refroidi, il repart automatiquement sans avoir besoin
d'aucune intervention manuelle.
5.2
Les pompes triphasées doivent être protégées par des coupe circuits appropriés calibrés selon les caractéristiques indiquées sur la plaque -
de la pompe à installer. La prise de la pompe doit être connectée à une prise CEE munie d’un interrupteur sectionneur et de fusibles.
5.3
Ne pas endommager ou couper le câble d'alimentation. Si cela se produit, pour la réparation ou le remplacement du câble, faire appel à
du personnel spécialisé et qualifié.

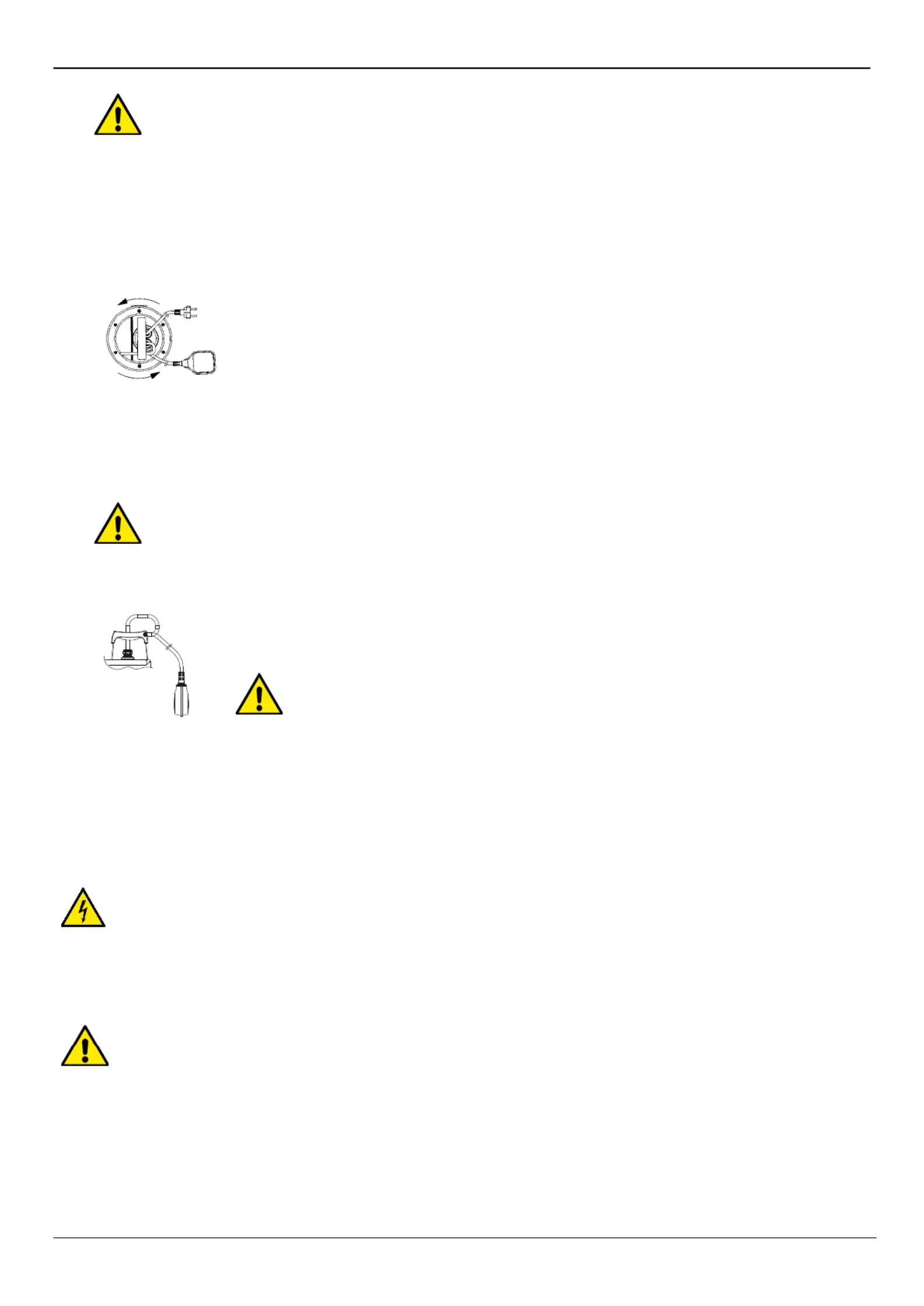

6. CONTROLE DU SENS DE ROTATION (pour moteurs triphasés)
Le sens de rotation devra être contrôlé à chaque fois qu'on effectue une nouvelle installation.
Il faudra procéder de la façon suivante (Fig.2):
1. Positionner la pompe sur une surface plate.
2. Mettre la pompe en marche et l'arrêter immédiatement.
3. Observer
attentivement le contrecoup au démarrage en regardant la pompe côté moteur. Le sens de
rotation est correct, à savoir dans le sens des aiguilles d'une montre, si la calotte de protection bouge dans
le sens indiqué par les flèches du dessin (contraire aux aiguilles d'une montre).
S'il n'est pas possible d'effectuer ce contrôle parce que la pompe est déjà installée, procéder de la façon suivante:
1. Faire partir la pompe et observer le débit de l'eau.
2. Arrêter la pompe, couper la tension et intervertir deux des phases de la ligne d'alimentation.
3. Remettre la pompe en marche et contrôler de nouveau le débit.
4. Arrêter la pompe.
Le sens de rotation correct sera celui auquel correspondront le débit et l’absorption électrique ! LES PLUS BAS
7. MISE EN MARCHE
Les modèles munis d'interrupteur à flotteur sont mis en marche automatiquement quand le niveau de l'eau monte; les modèles sans flotteur
sont mis en marche au moyen d'un interrupteur situé en amont de la prise (non fourni) .
Reglage de l'interrupteur a flotteur
En allongeant ou en raccourcissant le segment de câble compris entre le flotteur et le point fixe (bride prévue dans
la poignée ), on règle le niveau d'enclenchement (START) ou/et le niveau de déclenchement (STOP) de la - Fig.3
pompe. Faire en sorte que le flotteur puisse bouger librement.
Vérifier que le niveau d'arrêt ne découvre pas le filtre.
8. PRECAUTIONS
8.1
La crépine d'aspiration doit toujours être présente quand la pompe fonctionne.
8.2
La pompe ne doit pas être soumise à plus de 20 démarrages horaires de manière à ne pas exposer le moteur à des sollicitations thermiques
excessives.
8.3
DANGER DE GEL: quand la pompe reste inactive pendant longtemps à une température inférieure à 0°C, il faut s'assurer qu'il n'y a pas
d'eau résiduelle qui en congelant pourrait créer des fissures dans les composants de la pompe.
8.4
Si la pompe a été utilisée avec des substances qui ont tendance à se déposer, rincer l'installation avec un puissant jet d'eau, après l'emploi,
de manière à éviter la formation de dépôts ou d'incrustations qui tendraient à réduire les caractéristiques de la pompe.
8.5
Pour les câbles d’alimentation sans fiche, prévoir un dispositif de
sectionnement de l’alimentation (ex disjoncteur magnétothermique) avec
distance d’ouverture entre les contacts d’au moins 3 mm pour chaque pôle.
9. MAINTENANCE ET LAVAGE
L' ue électropompe, lors du fonctionnement normal, n'a besoin d'aucun type de maintenance grâce à la garniture d'étanchéité mécaniq
lubrifiée en chambre à huile et aux roulements lubrifiés à vie. L'électropompe ne peut être démontée que par du personnel spécialisé
et qualifié en possession des caractéristiques requises par les normes spécifiques en la matière.
Dans tous les cas, toutes les
interventions de réparation et de maintenance doivent être effectuées seulement après avoir débranché la pompe. Durant le
démontage, il faut faire très attention aux corps coupants qui peuvent provoquer des blessures.
Fig.2
Fig.3
