Seite 1/6
Hotline Theben:
J +49 7474 692-369
WARNUNG
Lebensgefahr durch elektrischen Schlag oder
Brand!
•
Montage ausschließlich von Elektrofachkraft
durchführen lassen!
•
Vor Montage/Demontage Netzspannung
freischalten!
•
Weitere Funktionsbeschreibungen im
LUXORliving-Handbuch.
Allgemeine Infos
• Der Funk-Jalousieaktor J1 S RF entspricht
EN 60669-2-1 bei bestimmungsgemäßer
Montage
• Er kann mit konventionellen Tastern/Schal-
tern in Unterputzdosen eingebaut werden
• Die LUXORliving-Serie ist eine Reihe von Ge-
räten in kompakter Bauform, mit denen man
schalten, dimmen, heizen und steuern kann
• Inbetriebnahme mit der Software LUXORplug
und einfache Bedienung mit der App LUXOR-
play (für Android und iOS):
www.luxorliving.de
• Bei Verwendung in einem KNX-System erfolgt
die Programmierung mit der ETS
Technische Daten
Betriebsspannung: 230–240 V AC, 50–60 Hz
Standby Leistung min.: < 0,4 W
Kontaktart: Schließer
Schaltleistung: 5 A (bei 240 V AC, cos = 1)ϕ
Mindestlast: 230 V/10 mA
Schutzart: IP 20
Schutzklasse: II bei bestimmungsgemäßer
Montage
Betriebstemperatur: – 5 °C ... + 45 °C
Binäreingänge:
– Kontaktspannung: 3,3 V
– Kontaktstrom: 0,5 mA
– Max. Kabellänge: 3 m (externe Eingänge)
– Länge Anschlussdrähte: 25 cm
Bemessungsstoßspannung: 4 kV
Verschmutzungsgrad: 2
Anschlussquerschnitt: 4 mm
2
Abmessungen: 44,4 x 48,6 x 24,9 mm
Funkfrequenz: 868,3 MHz (KNX RF1.R)
Sendeleistung: < 10 mW
Reichweite Freifeld: bis zu 100 m
Hiermit erklärt die Theben AG, dass dieser Funkan-
lagentyp der Richtlinie 2014/53/EU entspricht. Der
vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:
www.theben.de/red-konformitaet
DE
WARNING
Danger of death through electric shock
or re!
•
Installation should only be carried out by
professional electrician!
•
Disconnect the mains power supply prior to
installation and/or disassembly!
•
Further functional descriptions in the
LUXORliving handbook.
General information
• The wireless blinds actuator J1 S RF con-
forms to EN 60669-2-1 if correctly installed
• It can be installed with conventional push
buttons/switches in ush-mounted boxes
• The LUXORliving series is a range of compact
devices for switching, dimming, heating and
controlling
• Start-up using the LUXORplug software and
easy operation using the LUXORplay app (for
Android and iOS): www.luxorliving.co.uk
• When used in a KNX system, programming is
completed with the ETS
Technical data
Operating voltage: 230–240 V AC, 50–60 Hz
Standby output: min.: < 0,4 W
Type of contact: NO contact
Switching capacity: 5 A (at 240 V AC, cos = 1)ϕ
Minimum load: 230 V/10 mA
Protection rating: IP 20
Protection class: II subject to correct installation
Operating temperature: – 5 °C ... + 45 °C
Binary inputs:
– Contact voltage: 3.3 V
– Contact current: 0.5 mA
– Max. cable length: 3 m (external inputs)
– Length of connecting wires: 25 cm
Rated impulse voltage: 4 kV
Pollution degree: 2
Connection cross-section: 4 mm
2
Dimensions: 44.4 x 48.6 x 24.9 mm
Radio frequency: 868,3 MHz (KNX RF1.R)
Transmission power: < 10 mW
Range open eld: up to 100 m
Theben AG herewith declares that this type of radio
installation complies with Directive 2014/53/EU. The
complete text of the EU Declaration of Conformity is
available at the following Internet address:
www.theben.de/red-konformitaet
EN
AVERTISSEMENT
Danger de mort, risque d‘électrocution et
d‘incendie!
•
Le montage doit être effectué exclusivement
par un électricien spécialisé
!
•
Désactiver la tension réseau avant le monta-
ge/ le démontage !
•
Pour d‘autres descriptions de fonction, se
reporter au manuel LUXORliving.
Informations générales
• L‘actionneur de store à commande radio
J1 S RF répond aux exigences de la norme
EN 60669-2-1 en cas de montage conforme
• Il peut être monté avec des boutons-pous-
soirs/interrupteurs conventionnels dans des
boîtiers encastrés
• La série LUXORliving est une gamme
d‘appareils de petites dimensions permettant
de commuter, varier, chauffer et commander
• Mise en service avec LUXORplug et comman-
de aisée par le biais de l‘appli LUXORplay
(pour Android et iOS) : www.luxorliving.fr
• En cas d‘intégration dans un système KNX, la
programmation s‘opère via l‘ETS
Caractéristiques techniques
Tension de service : 230–240 V AC, 50–60 Hz
Puissance en veille min. : < 0,4 W
Type de contact : contact à fermeture
Puissance de commutation : 5 A (à 240 V AC,
cos ϕ = 1)
Charge minimale : 230 V/10 mA
Indice de protection : IP 20
Classe de protection : II en cas de mont. con-
forme
Température de service : – 5 °C ... + 45 °C
Entrées binaires :
– Tension de contact : 3,3 V
– Courant de contact : 0,5 mA
– Longueur de câble max. : 3 m (entrées ext.)
– Longueur des câbles de connexion : 25 cm
Tension assignée de tenue aux chocs : 4 kV
Degré de pollution : 2
Section de raccordement : 4 mm
2
Dimensions : 44,4 x 48,6 x 24,9 mm
Fréquence radio : 868,3 MHz (KNX RF1.R)
Puissance d‘émission : < 10 mW
Portée en champ libre : jusqu‘à 100 m
Par la présente, Theben AG déclare que ce type de
système radio est conforme à la directive 2014/53/
UE. Le texte intégral de la déclaration de conformité
de l‘UE est disponible à l‘adresse Internet suivante :
www.theben.de/red-konformitaet
FR
AVVERTIMENTO
Pericolo di morte per scosse elettriche o incendio!
•
Il montaggio deve essere eseguito esclusi-
vamente da parte di un elettroinstallatore
specializzato!
•
Prima del montaggio o dello smontaggio scol-
legare la tensione di rete!
•
Per maggiori descrizioni del funzionamento
fare riferimento al manuale LUXORliving.
Informazioni generali
• L‘attuatore radio per veneziane J1 S RF
corrisponde alla norma EN 60669-2-1 se
montato in modo conforme
• È possibile installarlo con i pulsanti/interrut-
tori convenzionali in scatole a incasso
• La gamma LUXORliving è una serie di appa-
recchi di forma compatta idonei per commu-
tare, regolare, riscaldare e comandare
• Messa in funzione con il software LUXORplug
e utilizzo semplice grazie all‘applicazione
LUXORplay (per Android e iOS):
www.luxorliving.it
• In caso di impiego in un sistema KNX, la
programmazione avviene tramite ETS
Dati tecnici
Tensione d‘esercizio: 230–240 V AC, 50–60 Hz
Potenza in standby min.: < 0,4 W
Tipo di contatto: contatto di chiusura
Potenza di commutazione: 5 A (a 240 V AC,
cos ϕ = 1)
Carico minimo: 230 V/10 mA
Classe di protezione: IP 20
Classe di protezione: II in caso di montaggio
conforme
Temperatura d‘esercizio: – 5 °C ... + 45 °C
Ingressi binari:
– Tensione di contatto: 3,3 V
– Corrente di contatto: 0,5 mA
– Max. lunghezza cavo: 3 m (ingressi esterni)
– Lunghezza cavi di collegamento: 25 cm
Grado di inquinamento: 2
Sovratensione transitoria nominale: 4 kV
Sezione di collegamento: 4 mm
2
Dimensioni: 44,4 x 48,6 x 24,9 mm
Frequenza radio: 868,3 MHz (KNX RF1.R)
Potenza di trasmissione: < 10 mA
Gamma campo libero: no a 100 m
Con la presente, Theben AG dichiara che questo tipo
di impianto radio è conforme alla direttiva 2014/53/
UE. Il testo completo della dichiarazione di conformità
UE è disponibile al seguente indirizzo Internet:
www.theben.de/red-konformitaet
IT
ADVERTENCIA
¡Peligro de muerte por descarga elétrica o
incendio!
•
¡El montaje debe ser llevado a cabo exclusiva-
mente por un electricista profesional!
•
¡Desconecte la tensión de red, antes de proce-
der al montaje o desmontaje!
•
Descripciones de función adicionales en el
manual LUXORliving.
Información general
• El actuador de persiana por radio J1 S RF se
ajusta a la norma EN 60669-2-1 en caso de
montaje conforme a lo previsto
• Se pueden montar en cajas empotradas con
pulsadores/interruptores convencionales
• La serie LUXORliving es una serie de aparatos
compactos que permiten conmutar, regular la
luz, controlar la calefacción y otros disposi-
tivos
• Puesta en servicio con el software LUXORplug
y manejo sencillo con la App LUXORplay (para
Android e iOS): www.luxorliving.es
• Al utilizar un sistema KNX, la programación
se realiza con el ETS
Datos técnicos
Tensión de servicio: 230–240 V AC, 50–60 Hz
Potencia en standby mín.: < 0,4 W
Tipo de contacto: contacto de cierre
Potencia de conmutación máx.: 5 A (con 240 V AC,
cos ϕ = 1)
Carga mínima: 230 V/10 mA
Grado de protección: IP 20
Clase de protección: II en caso de montaje
conforme a lo previsto
Temperatura de funcionamiento: – 5 °C ... + 45 °C
Entrada binaria:
– Tensión de contacto: 3,3 V
– Corriente de contacto: 0,5 mA
– Longitud de cable máxima: 3 m (entradas ext.)
– Longitud de los cables de conexión: 25 cm
Grado de polución: 2
Impulso de sobretensión admisible: 4 kV
Sección de conexión: 4 mm
2
Dimensiones: 44,4 x 48,6 x 24,9 mm
Frecuencia de radio: 868,3 MHz (KNX RF1.R)
Potencia de envío: < 10 mA
Campo libre de alcance: hasta 100 m
Theben AG declara expresamente que este tipo de
instalación radioeléctrica cumple la directiva 2014/53/
CE. El texto completo de la declaración de conformidad
CE está disponible en la siguiente dirección de Internet:
www.theben.de/red-konformitaet
ES
ATENÇÃO
Perigo de morte por choque eléctrico ou
incêndio!
•
A montagem deve ser efectuada apenas por
um electricista especializado!
•
Antes da montagem/desmontagem activar a
tensão de rede!
•
Para outras descrições de funções, consulte o
manual LUXORliving.
Informações gerais
• O atuador remoto para estores J1 S RF está
em conformidade com a EN 60669-2-1 em
caso de montagem correta
• Pode ser integrado em caixas embutidas com
botões/interruptores convencionais
• A série LUXORliving é uma série de aparelhos
de construção compacta, com os quais se
pode comutar, atenuar, aquecer e controlar
• Colocação em funcionamento com o soft-
ware LUXORplug e operação fácil com a App
LUXORplay (para Android e iOS):
www.luxorliving.co.uk
• Em caso de utilização num sistema KNX, a
programação ocorre com o ETS
Dados técnicos
Tensão de serviço: 230–240 V AC, 50–60 Hz
Potência em standby mín.: < 0,4 W
Tipo de contacto: contacto de fecho
Potência de comutação: 5 A (com 240 V AC,
cos ϕ = 1)
Carga mínima: 230 V/10 mA
Tipo de proteção: IP 20
Classe de proteção: II em caso de montag.
correta
Temperatura operacional: – 5 °C ... + 45 °C
Entradas binárias:
– Tensão de contacto: 3,3 V
– Corrente de contacto: 0,5 mA
– Comprimento máx. de cabo: 3 m (entradas ext.)
– Comprimento dos os de ligação: 25 cm
Grau de poluição: 2
Tensão transitória de dimensionamento: 4 kV
Secção transversal de ligação: 4 mm
2
Dimensões: 44,4 x 48,6 x 24,9 mm
Radiofrequência: 868,3 MHz (KNX RF1.R)
Potência de envio: < 10 mA
Campo livre de alcance: até 100 m
A Theben AG declara pelo presente documento que
este tipo de instalação por rádio corresponde à diretiva
2014/53/UE. O texto completo da declaração de
conformidade UE encontra-se disponível nos seguintes
endereços da internet: www.theben.de/red-konformitaet
PT
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de
307587 01 14.12.2022
LUXORliving J1 S RF
4800651
LUXORplayLUXORplug
LUXORliving
For more information, see
product page
Bestimmungsgemäße Verwendung
• Die Funk-Jalousieaktoren steuern
Jalousien, Rollläden oder Markisen
(Netzspannung 230–240 V AC).
• Wenn potenzialfreie Taster oder Schalter
an den Eingängen angeschlossen werden,
können sie verschiedene Funktionen wie
Schalten, Dimmen, Jalousien auf-/abfahren
etc. ausführen.
• Für den Einsatz im Wohn- und Objektbau (Bü-
rogebäude, öffentliche Gebäude, Hotels etc.)
• Verwendung nur in geschlossenen, trockenen
Räumen
Montage
¾In handelsübliche Unterputzdosen (nach
DIN 49073) montieren.
Anschluss
!
Gerät mit einem vorgeschalteten Leitungs-
schutzschalter Typ B oder C (EN 60898-1)
von max. 6 A 6 kA absichern.
!
Gefahr durch elektrischen Schlag!
¾Die Eingänge führen Netzspannung! Bei
Anschluss der Eingänge oder vor jeglichem
Eingriff an einem der Eingänge die 230 V-
Versorgung des Gerätes unterbrechen.
¾Berührungssicher installieren.
¾Die Isolierung der nicht verwendeten Neben-
eingänge nicht entfernen.
¾Die Adern der nicht verwendeten Nebenein-
gänge nicht abschneiden.
!
Keine Netzspannung (230 V) oder andere
externe Spannungen an die Nebenstellen-
eingänge anschließen!
!
Bei der Installation auf ausreichende
Isolierung zwischen Netzspannung (230 V)
und Bus bzw. Nebenstellen achten (mind.
5,5 mm).
Inbetriebnahme über Direktsteuerung
(Auslieferzustand)
Über den Eingang I1 und I2 ist eine manuelle
Bedienung (Auf- und Abfahren der Behänge,
ohne Parametrierung) möglich. Diese kann aber
mit LUXORplug oder der ETS verändert werden.
Proper use
• The wireless blinds actuators control
blinds, roller blinds or awnings (mains
voltage 230–240 V AC).
• If potential-free push buttons or switches
are connected to the inputs, they can carry
out various functions, such as switching,
dimming, raising/lowering blinds etc.
• For use in residential and other buildings
(ofce buildings, public buildings, hotels etc.)
• Only for use in closed, dry rooms
Installation
¾For installation in conventional ush-moun-
ted boxes (according to DIN 49073).
Connection
!
Secure device with an upstream type B or
type C circuit breaker (EN 60898-1) with a
maximum of 6 A 6 kA.
!
Risk of electric shock!
¾The inputs carry mains voltage! When con-
necting the inputs or before any intervention
at one of the inputs, interrupt the 230 V
supply of the device.
¾Protect against accidental contact during
installation.
¾Do not remove the insulation from the un-
used auxiliary inputs.
¾Do not cut off the conductors of the unused
auxiliary inputs.
!
Do not connect mains voltage (230 V) or
other external voltages to the extension
inputs!
!
During installation, ensure there is adequa-
te insulation between mains voltage (230 V)
and bus or extensions (min. 5.5 mm).
Start up via direct control
(factory setting)
Via input I1 and I2, manual operation (moving
the hangings up and down, without parameter
setting) is possible. This can be changed with
LUXORplug or the ETS.
Usage conforme
• Les actionneurs de stores à commande
radio commandent les stores, les volets
roulants et les marquises (tension secteur
230–240 V CA).
• Lorsque des boutons-poussoirs ou inter-
rupteurs sans potentiel sont raccordés aux
entrées, il est possible d‘exécuter diverses
fonctions, comme la commutation, la variati-
on, la montée/descente des stores, etc.
• Pour l‘utilisation dans des habitations ou
bâtiments (bureaux, immeubles publics,
hôtels, etc.)
• Utilisation uniquement dans des locaux
fermés et secs
Montage
¾Monter dans les boîtiers encastrés du com-
merce (selon DIN 49073).
Raccordement
!
Sécuriser l‘appareil avec un disjoncteur
différentiel de type B ou C (EN 60898-1)
de 6 A 6 kA max., installé en amont.
!
Risque d’électrocution !
¾Les entrées sont sous tension secteur ! En
cas de raccordement aux entrées ou avant
toute intervention sur une des entrées, cou-
per l‘alimentation de 230 V de l‘appareil.
¾Installer de manière protégée contre les
contacts.
¾Ne pas retirer l‘isolation des entrées externes
non utilisées.
¾Ne pas couper les ls des entrées externes
non utilisées.
!
Ne raccorder aucune tension réseau (230 V)
ou d‘autres tensions externes aux entrées
externes !
!
Lors de l‘installation, s‘assurer que l‘isola-
tion entre la tension réseau (230 V) et le
bus ou les entrées externes est sufsante
(au moins 5,5 mm).
Mise en service via une commande directe
(état de livraison)
Avec les entrées I1 et I2, une commande
manuelle (montée et descente des toiles, sans
paramétrage) est possible. Elle peut toutefois
être modiée avec LUXORplug ou l’ETS.
Uso conforme
• Gli attuatori radio per veneziane comandano
veneziane, tapparelle o tende avvolgibili
(tensione di rete 230–240 V AC).
• Se un tasto o un interruttore a potenziale
zero sono collegati agli ingressi, questi
possono eseguire diverse funzioni come
commutare, regolare, sollevare e abbassare
le veneziane.
• Per l‘impiego nell‘edilizia residenziale e di
grandi progetti (edici con ufci, edici pub-
blici, hotel ecc.)
• Utilizzo solo in ambienti chiusi e asciutti
Montaggio
¾Montare in scatole a incasso comunemente
reperibili in commercio (secondo DIN 49073).
Collegamento
!
Assicurare il dispositivo con un interruttore
automatico installato a monte tipo B o C
(EN 60898-1) di max. 6 A 6 kA.
!
Pericolo di scosse elettriche!
¾Gli ingressi sono alimentati con tensione di
rete! In caso di connessione degli ingressi o
di qualsiasi intervento su uno degli ingres-
si, interrompere l‘alimentazione a 230 V
dell‘apparecchio.
¾L‘installazione deve essere effettuata in
modo protetto dai contatti accidentali.
¾Non rimuovere l‘isolamento degli ingressi
secondari non utilizzati.
¾Non tagliare i li degli ingressi secondari non
utilizzati.
!
Non collegare la tensione di rete (230 V) o
altre tensioni esterne agli ingressi di utenze
interne!
!
Durante l‘installazione osservare che vi sia
un isolamento sufciente tra tensione di
rete (230 V) e bus oppure utenze interne
(almeno 5,5 mm).
Messa in funzione tramite comando diretto
(stato di consegna)
Tramite l‘ingresso l1 e l2, è possibile un comando
manuale (sollevamento e abbassamento delle
protezioni, senza parametrizzazione). Questo
tempo può tuttavia essere modicato con
LUXORplug oppure l‘ETS.
Uso previsto
• Los actuadores de persiana por radio contro-
lan persianas venecianas, persianas enrolla-
bles o toldos (tensión de red 230–240 V CA).
• Si se conectan pulsadores o interruptores
libres de potencial en las entradas, estos
podrán ejecutar diversas funciones, como
conmutar, regular la intensidad de luz, subir/
bajar persianas, etc.
• Para el uso en la edicación (edicios de
ocinas, edicios públicos, hoteles, etc.)
• Utilización exclusiva en lugares cerrados y
secos
Montaje
¾Montar en cajas de montaje empotrado con-
vencionales (según DIN 49073).
Conexión
!
Proteger el aparato con un interruptor
de potencia preconectado tipo B o C
(EN 60898-1) de máx. 6 A 6 kA.
!
¡Peligro de descarga eléctrica!
¾¡Las entradas están sometidas a tensión
de red! Cortar el suministro de 230 V del
aparato al conectar las entradas o antes de
realizar cualquier intervención en una de las
entradas.
¾Instalar protectores contra contacto.
¾No retirar el aislamiento de las entradas
secundarias que no se utilizan.
¾No cortar los conductores de las entradas
secundarias que no se utilizan.
!
¡No conecte una tensión de red (230 V) o
alguna otra tensión externa a las entradas
de extensión!
!
Durante la instalación, asegurarse de que
haya un aislamiento suciente entre la ten-
sión de red (230 V) y el bus o las extensio-
nes (mín. 5,5 mm).
Puesta en marcha mediante control directo
(estado inicial)
Mediante las salidas I1 y l2 es posible realizar
un manejo manual (subir y bajar cortinajes,
sin parametrizar). Esto se puede modicar con
LUXORplug o la ETS.
Utilização correta
• Os atuadores remotos para estores controlam
estores, estores de rolo ou marquises (tensão
de rede de 230–240 V CA).
• Se forem ligados às entradas botões ou inter-
ruptores sem potencial, estes podem efetuar
diferentes funções como comutar, regular a
luminosidade, subir/descer estores, etc.
• Para a utilização na construção de habitações
de edifícios (complexos de escritórios, edifí-
cios públicos, hotéis, etc.)
• Utilização apenas em espaços secos e fecha-
dos
Montagem
¾Montar em caixas embutidas convencionais
(conforme a DIN 49073).
Ligação
!
Proteger o aparelho com um disjuntor pré-
conectado tipo B ou C (EN 60898-1) de no
máx. 6 A.
!
Perigo de choque elétrico!
!
As entradas transportam tensão de rede!
Interromper a alimentação de 230 V do
aparelho no caso de ligação das entradas
ou antes de qualquer intervenção numa das
entradas.
¾Instalar proteção contra contacto.
¾Não remover o isolamento das entradas
secundárias não utilizadas.
¾Não cortar os os das entradas secundárias
não utilizadas.
!
Não ligar qualquer tensão de rede (230 V)
ou outras tensões externas às entradas de
ramais!
!
Na instalação assegurar um isolamento
suciente entre a tensão de rede (230 V) e
o bus ou ramais (mín. 5,5 mm).
Colocação em funcionamento através de
controlo direto (programação de fábrica)
Através da entrada I1 e I2 é possível uma
operação manual (subir e descer os estores,
sem parametrização). Esta pode ser alterada
com LUXORplug ou com a ETS.
DE
EN
FR
IT
ES
PT

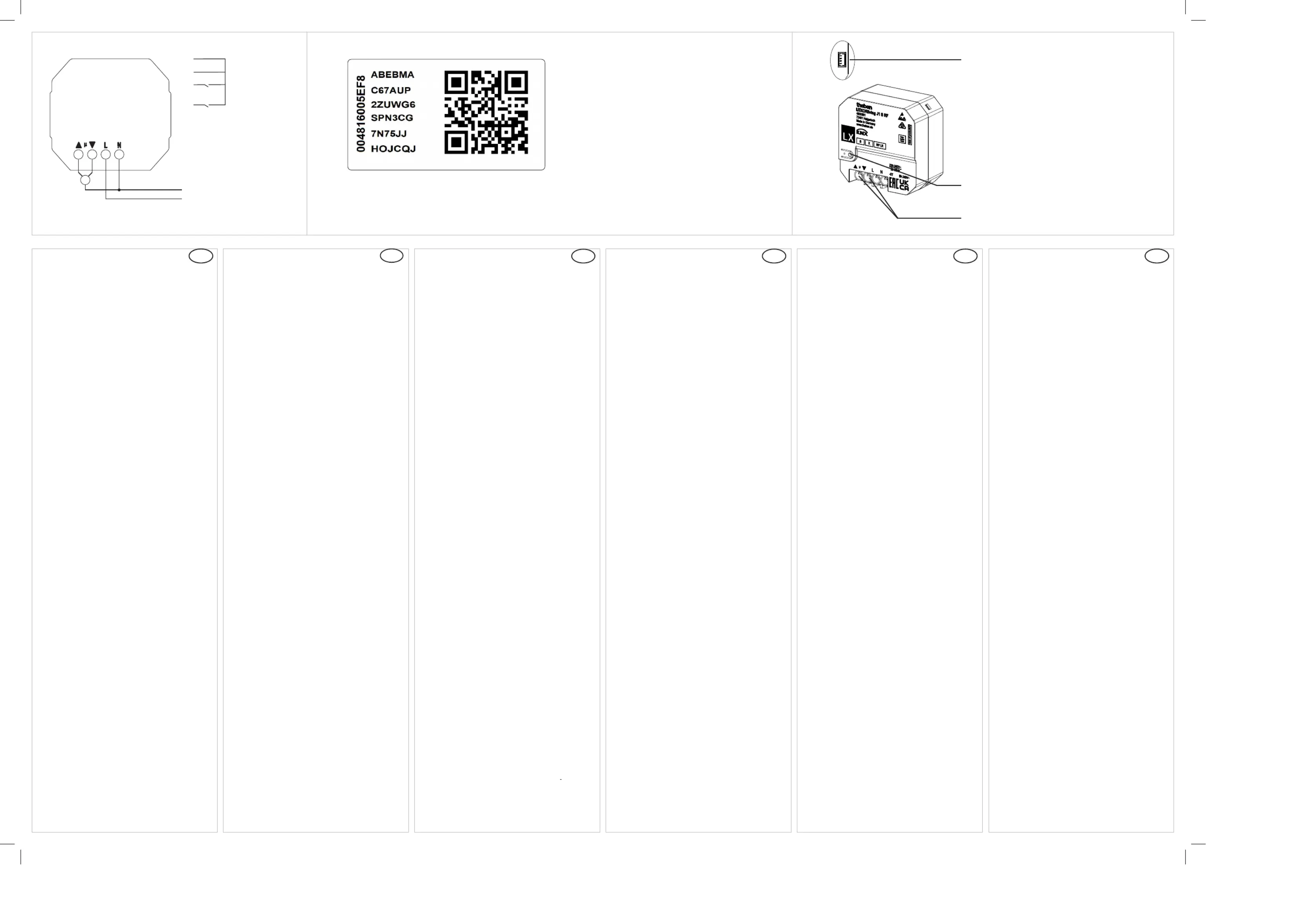

N
L1
I1
I2
BK
BK
BN
RD
M
!
Correct connection
required for smooth
operation. Respect
polarity L/N!
Plug connection for external inputs
!
The extension inputs are connected to mains
voltage.
Do not remove the insulation from the unused
auxiliary inputs.
1 NO contact
Programming button and LED for physical
address
This device supports KNX Secure. For start-up, the
Factory-Default-Setup-Key (FDSK) is required
(sticker on the device and the secure card).
!
Keep the Factory-Default-Setup-Key in a safe
place.
!
Remove the stickers from the device for maxi-
mum safety. If the FDSK is lost, a recovery is not
possible. In this case, start-up is only possible
„insecure“.
Example of a label with QR code
Hotline Theben:
J +49 7474 692-369
WAARSCHUWING
Levensgevaar door elektrische schokken of
brand!
•
Montage uitsluitend door een elektromonteur
laten uitvoeren!
•
Vóór montage/demontage netspanning
vrijschakelen
•
Voor aanvullende beschrijvingen van functies
verwijzen wij naar het LUXORliving-handboek.
Algemene info
• De radio-jaloezieactor J1 S RF voldoet aan
EN 60669-2-1 bij voorgeschreven montage
• De actor kan samen met conventionele
toetsen/schakelaars in inbouwdozen worden
gemonteerd
• De LUXORliving-serie is een serie compacte
apparaten waarmee men kan schakelen,
dimmen, verwarmen en regelen
• Inbedrijfstelling met software LUXORplus en
eenvoudige te bedienen via de app LUXOR-
play (voor Android en iOS):
www.luxorliving.nl
• Bij gebruik in combinatie met een KNX-
systeem vindt de programmering plaats via
de ETS
Technische specicaties
Bedrijfsspanning: 230–240 V AC, 50–60 Hz
Stand-by-vermogen min.: < 0,4 W
Soort contact: maakcontact
Schakelvermogen: 5 A (bij 240 V AC, cos ϕ = 1)
Minimumlast: 230 V/10 mA
Beschermingsgraad: IP 20
Beschermingsklasse: II bij voorgeschreven
montage
Bedrijfstemperatuur: – 5 °C ... + 45 °C
Binaire ingangen:
– Contactspanning: 3,3 V
– Contactstroom: 0,5 mA
– Max. kabellengte: 3 m (externe ingangen)
– Lengte aansluitdraden: 25 cm
Vervuilingsgraad: 2
Ontwerpstootspanning: 4 kV
Aansluitdiameter: 4 mm
2
Afmetingen: 44,4 x 48,6 x 24,9 mm
Radiofrequentie: 868,3 MHz (KNX RF1.R)
Signaalvermogen: < 10 mW
Bereik vrij veld: tot 100 m
Hierbij verklaart Theben AG dat dit type radiograsche
installatie aan de richtlijn 2014/53/EU voldoet. De
volledige tekst van de EU-Conformiteitsverklaring is
beschikbaar op de volgende website:
www.theben.de/red-konformitaet
NL
ADVARSEL
Livsfare på grund af elektrisk stød eller
brand!
•
Monteringen må udelukkende udføres af en
el-installatør!
•
Kobl spændingen fra før montering/afmonte-
ring!
•
Yderligere funktionsbeskrivelser i LUXORliving-
manualen.
Generelle informationer
• Den trådløse persienneaktor J1 S RF opfylder
EN 60669-2-1 ved montering efter bestem-
melserne
• Den kan monteres i indmurede stikkontakter
med traditionelle trykknapper/kontakter
• LUXORliving-serien er en serie af apparater
i kompakt konstruktion, med hvilke man kan
koble, slukke, dæmpe, varme og styre
• Opstart med softwaren LUXORplug og nem
betjening med appen LUXORplay (til Android
og iOS): www.luxorliving.co.uk
• Ved anvendelse sammen med et KNX-system
foretages programmeringen med ETS
Tekniske data
Driftsspænding: 230–240 V AC, 50–60 Hz
Standby-effekt min.: < 0,4 W
Kontaktart: lukker
Koblingseffekt: 5 A (ved 240 V AC, cos = 1)ϕ
Minimum-belastning: 230 V/10 mA
Beskyttelsesart: IP 20
Beskyttelsesklasse: II ved montering efter
bestemmelserne
Driftstemperatur: – 5 °C ... + 45 °C
Binære indgange:
– Kontaktspænding: 3,3 V
– Kontaktstrøm: 0,5 mA
– Maks. kabellængde: 3 m (eksterne indgange)
– Længde tilslutningsledninger: 25 cm
Tilsmudsningsgrad: 2
Mærkestødspænding: 4 kV
Tilslutningstværsnit: 4 mm
2
Mål: 44,4 x 48,6 x 24,9 mm
Trådløs sekvens: 868,3 MHz (KNX RF1.R)
Sendeeffekt: < 10 mW
Rækkevidde frit felt: op til 100 m
Hermed erklærer Theben AG, at dette trådløse anlæg
er i overensstemmelse med direktivet 2014/53/EU.
EU-overensstemmelseserklæringens fuldstændige
tekst er til rådighed på følgende netadresse:
www.theben.de/red-konformitaet
DA
VARNING
Livsfara p.g.a. risk för elektriska stötar eller
brand!
•
Montering får endast utföras av behörig elek-
triker!
•
Koppla från strömmen innan montering/
demontering!
•
Ytterligare funktionsbeskrivningar i
LUXORliving-handboken.
Allmän information
• Den fjärrstyrda jalusiaktorn J1 S RF motsvarar
EN 60669-2-1 vid ändamålsenlig montering.
• Den kan monteras med konventionella tryck-
knappar/brytare i den inbyggda kontaktdo-
san
• LUXORliving-serien är en serie apparater i
kompakt utförande som man kan använda
till omkoppling, dimning, uppvärmning och
styrning
• Igångsättning med programvaran LUXORplug
och enkel användning med appen LUXORplay
(för Android och iOS): www.luxorliving.co.uk
• Vid användning i ett KNX-system sker pro-
grammeringen med ETS
Tekniska data
Driftspänning: 230–240 V AC, 50–60 Hz
Standby prestanda min.: < 0,4 W
Kontakttyp: stängande kontakt
Kopplingskapacitet: 5 A (vid 240 V AC, cos ϕ = 1)
Minimilast: 230 V/10 mA
Kapslingsklass: IP 20
Skyddsklass: II vid ändamålsenlig montering
Driftstemperatur: – 5 °C ... + 45 °C
Binäringångar:
– Kontaktspänning: 3,3 V
– Kontaktström: 0,5 mA
– Max. kabellängd: 3 m (externa ingångar)
– Längd anslutningskabel: 25 cm
Nedsmutsningsgrad: 2
Mätimpulsspänning: 4 kV
Anslutningsarea; 4 mm
2
Mått: 44,4 x 48,6 x 24,9 mm
Radiofrekvens: 868,3 MHz (KNX RF1.R)
Sändareffekt: < 10 mW
Räckvidd fritt fält: upp till 100 m
Härmed försäkrar Theben AG att denna radioutrustning
överensstämmer med direktiv 2014/53/EU.
Den fullständiga texten för EG-försäkran om
överenskommelse nns tillgänglig på följande
internetadress: www.theben.de/red-konformitaet
SV
VAROITUS
Sähköiskun tai palon aiheuttama hengenvaara!
•
Asennuksen saa suorittaa vain sähköalan
ammattilainen!
•
Ennen asennusta/purkua on verkkojännite
kytkettävä pois päältä!
•
Lisätietoa toiminnoista, katso LUXORliving-
käsikirja.
Yleistä tietoa
• Radiotaajuudella toimiva sälekaihtimien toi-
milaite J1 S RF on standardin EN 60669-2-1
vaatimusten mukainen määräysten mukai-
sesti asennettuna
• Sen voi asentaa tavallisilla painikkeilla/kytki-
millä uppoasennusrasiaan
• LUXORliving-sarja koostuu kompakti laitesar-
jan laitteista, joiden avulla voidaan suorittaa
kytkentä-, himmennys-, lämmitys- ja ohjaus-
toimintoja
• Käyttöönotto LUXORplug-ohjelmiston avulla
ja helppo käyttää sovelluksen LUXORplay-
sovelluksen (Android ja iOS):
www.luxorliving.co.uk
• Käytettäessä KNX-järjestelmää ohjelmointi
tapahtuu ETS:n avulla
Tekniset tiedot
Käyttöjännite: 230–240 V AC, 50–60 Hz
Valmiustilan teho min.: < 0,4 W
Kosketin: suljin
Kytkentäteho: 5 A (ved 240 V AC, cos = 1)ϕ
Vähimmäiskuorma: 230 V/10 mA
Kotelointiluokka: IP 20
Suojausluokka: II määräysten mukaisesti
asennettuna
Käyttölämpötila: – 5 °C ... + 45 °C
Binääritulot:
– Kosketusjännite: 3,3 V
– Kosketusvirta: 0,5 mA
– Sähköjohdon maks.pituus: 3 m (ulkoiset tulot)
– Liitäntäjohtimien pituus: 25 cm
Likaantumisaste: 2
Nimellissyöksyjännite: 4 kV
Liitäntäjohdon halkaisija: 4 mm
2
Mitat: 44,4 x 48,6 x 24,9 mm
Radiotaajuus: 868,3 MHz (KNX RF1.R)
Lähetysteho: < 10 mW
Kantama vapaa kenttä: enintään 100 m
Theben AG vakuuttaa täten, että tämä radiolaitetyyppi
on direktiivin 2014/53/EU mukainen. EU-
yhdenmukaisuusvaatimuksen täydellinen teksti on
saatavilla seuraavasta Internet-osoitteesta:
www.theben.de/red-konformitaet
FI
ADVARSEL
Livsfare på grunn av elektrisk støt eller brann!
•
Montasje må kun utføres av autorisert elektro-
installatør!
•
Koble fra strømmen før montering/demonte-
ring!
•
Ytterligere funksjonsbeskrivelser i
LUXORliving-håndboken.
Generell informasjon
• Den trådløse sjalusiaktuatoren J1 S RF over-
holder EN 60669-2-1 ved forskriftsmessig
montering
• Den kan monteres i innfellingsbokser med
konvensjonelle pulsbrytere/brytere
• LUXORliving-serien er en serie av apparater
i kompakt byggeform, for bruk til kobling,
dimming, oppvarming og styring
• Idriftsetting med programvaren LUXORplug
og enkel betjening med appen LUXORplay (til
Android og iOS): www.luxorliving.co.uk
• Ved bruk i et KNX-system skjer programme-
ringen med ETS
Tekniske data
Driftsspenning: 230–240 V AC, 50–60 Hz
Standby-effekt: min.: < 0,4 W
Kontakttype: lukker
Utløsningseffekt: 5 A (ved 240 V AC, cos = 1)ϕ
Minimumsbelastning: 230 V/10 mA
Kapslingsgrad: IP 20
Beskyttelsesklasse: II ved forskriftsmessig
monterin
Driftstemperatur: -5 °C ... + 45 °C
Binærinnganger:
– Kontaktspenning: 3,3 V
– Kontaktstrøm: 0,5 mA
– Maks. kabellengde: 3 m (eksterne innganger)
– Lengde tilkoblingstråder: 25 cm
Tilsmussingsgrad: 2
Nominell støtspenning: 4 kV
Tilkoblingstverrsnitt: 4 mm
2
Mål: 44,4 x 48,6 x 24,9 mm
Frekvens: 868,3 MHz (KNX RF1.R)
Sendeeffekt: < 10 mW
Rekkeviddefelt: opptil 100 m
Herved erklærer Theben AG, at denne trådløse
anleggstypen oppfyller direktivet 2014/53/EU. Hele
teksten i EU-samsvarserklæringen er tilgjengelig på
følgende internettadresse:
www.theben.de/red-konformitaet
NO
UPOZORNĚNÍ
Ohrožení života v důsledku úrazu elektrickým
proudem nebo požáru!
•
Montáž si nechejte provést výhradnĕ od-
borným pracovníkem pro elektrická zařízení!
•
Před montáží/demontáží odpojte síťové
napětí!
•
Další popis funkce naleznete v příručce
LUXORliving.
Obecné informace
• Rádiový ovladač žaluzií J1 S RF splňuje při
montáži v souladu s určeným účelem normu
EN 60669-2-1
• Lze jej instalovat spolu s běžnými tlačítky/
spínači do krabic pod omítkou
• Série LUXORliving je řada přístrojů s kom-
paktní konstrukcí, s jejichž pomocí lze ovládat
spínání, stmívání, topení a řízení
• Uvedení do provozu pomocí softwaru
LUXORplug a jednoduchá obsluha pomocí
aplikace LUXORplay (pro Android a iOS):
www.luxorliving.co.uk
• Při použití v systému KNX se programování
provádí pomocí ETS
Technické údaje
Provozní napětí: 230–240 V AC, 50–60 Hz
Výkon v pohotovostním režimu min.: < 0,4 W
Druh kontaktu: zapínací kontakt
Spínací výkon: 5 A (při 240 V AC, cos ϕ = 1)
Minimální zátěž: 230 V/10 mA
Druh krytí: IP 20
Třída ochrany: II při odpovídající montáži
Provozní teplota: - 5 °C ... + 45 °C
Binární vstupy:
– Kontaktní napětí: 3,3 V
– Kontaktní proud: 0,5 mA
– Max. délka kabelu: 3 m (externí vstupy)
– Délka přípojných drátů: 25 cm
Stupeň znečištění: 2
Jmenovité rázové napětí: 4 kV
Průřez připojení: 4 mm
2
Rozměry: 44,4 x 48,6 x 24,9 mm
Rádiová frekvence: 868,3 MHz (KNX RF1.R)
Ysílací výkon: < 10 mW
Dosah volného pole: až 100 m
Tímto společnost Theben AG prohlašuje, že tento
typ rádiového zařízení splňuje požadavky směrnice
2014/53/EU. Celý text EU prohlášení o shodě je
k dispozici na následující internetové adrese:
www.theben.de/red-konformitaet
CS
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de
307587 01 14.12.2022
LUXORplayLUXORplug
LUXORliving
LUXORliving J1 S RF
4800651
For more information, see
product page
Produktspezifikationen
| Marke: | Theben |
| Kategorie: | Intelligentes Zuhause |
| Modell: | LUXORliving J1 S RF |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Theben LUXORliving J1 S RF benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Intelligentes Zuhause Theben
1 September 2025
1 September 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
Bedienungsanleitung Intelligentes Zuhause
- NGS
- Acer
- Athom
- Blumfeldt
- Brennenstuhl
- Nedis
- LSC Smart Connect - Action
- Huawei
- Luminea
- DIO
- Sonoff
- Inkbird
- JUNG
- Blaupunkt
- Shelly
Neueste Bedienungsanleitung für -Kategorien-
1 September 2025
1 September 2025
1 September 2025
31 August 2025
31 August 2025
30 August 2025
30 August 2025
29 August 2025
29 August 2025
28 August 2025
