Hotline Theben:

J +49 7474 692-369

WARNUNG!

Lebensgefahr durch elektrischen Schlag oder

Brand!

•

Montage ausschließlich von Elektrofachkraft

durchführen lassen!

•

Vor Montage/Demontage Netzspannung

freischalten!

•

Ausführliche Bedienungsanleitung im Internet

beachten!

Allgemeine Infos

•

Der 8-fach-Schalt-/Jalousieaktor der MIX2-

Serie entspricht EN 60669-2-1 bei bestim-

mungsgemäßer Montage

•

Die MIX2-Serie ist eine Serie von Geräten,

bestehend aus Grundmodulen und Erwei-

terungsmodulen. An ein Grundmodul dieser

Serie können bis zu 2 Erweiterungsmodule

MIX oder MIX2 angeschlossen werden

•

Schaltaktor und Busmodul KNX können unab-

hängig voneinander getauscht werden

•

Abnehmbares Busmodul KNX ermöglicht Aus-

tausch der Geräte ohne Neuprogrammierung

•

Die manuelle Inbetriebnahme und die

Bedienung der Schaltaktoren ist auch ohne

Busmodul KNX möglich

•

Mit der ETS (Engineering Tool) können Appli-

kationsprogramme ausgewählt, die spezi-

schen Parameter und Adressen vergeben und

in das Gerät übertragen werden

Technische Daten

Betriebsspannung: 110–240 V AC, +10 % / –15 %

Frequenz: 50–60 Hz

Standby: 0,3 W (RMG 8 T KNX)

Kontaktart: µ-Kontakt; Schließer potenzialfrei

Schaltleistung: 16 A (bei 240 V AC, cos = 1)ϕ

3 A (bei 240 V AC cos ϕ= 0,6)

Mindestlast: 12 V/100 mA

Schalten von SELV: möglich, wenn alle Kanäle

eines Moduls SELV schalten

Schutzart: IP 20

Schutzklasse: II bei bestimmungsgemäßer

Montage

Betriebstemperatur: –5 °C … +45 °C

Busspannung KNX: 21–32 V DC

Stromaufnahme KNX-Bus: ≤ 4 mA

Glüh-/Halogenlampenlast: 2000 W

Leuchtstofampen (VVG) unkompensiert/reihen-

kompensiert: 2000 VA

Leuchtstofampen (VVG) parallelkompensiert:

1300 W, 140 µF

Leuchtstofampen (EVG): 1200 W

Kompaktleuchtstofampen (EVG): 300 W

LED Lampen < 2 W: 55 W

LED Lampen > 2 W < 8 W: 180 W

Verschmutzungsgrad: 2

Bemessungsstoßspannung: 4 kV

Weitere Informationen

http://qr.theben.de/

p/4930200de

DE

WARNING!

Danger of death through electric shock

or re!

•

Installation should only be carried out by

professional electrician!

•

Disconnect the mains power supply prior to

installation and/or disassembly!

•

Note detailed operating manual on the inter-

net!

General information

• The 8-way switch/blinds actuator from the

MIX2 series fulls EN 60669-2-1 if correctly

installed

• The MIX2 series is a series of devices consi-

sting of basic modules and extension modu-

les. Up to 2 MIX or MIX2 extension modules

can be connected to a basic module of this

series

• Switch actuator and KNX bus module can be

changed independently

• Removable KNX bus module enables devices

to be changed without reprogramming

• Manual start-up and operation of the switch

actuators is also possible without the KNX bus

module

• The ETS (Engineering Tool) can be used to

select application programmes, assign specic

parameters and addresses and transfer them

to the device

Technical data

Operating voltage: 110–240 V AC, +10 % / –15 %

Frequency: 50–60 Hz

Standby: 0,3 W (RMG 8 T KNX)

Type of contact: µ-contact; NO contact, floating

Switching capacity: 16 A (at 240 V AC, cos ϕ = 1)

3 A (at 240 V AC, cos = 0,6)ϕ

Minimum load: 12 V/100 mA

Switching of SELV voltages possible if all channels

of a module switch protective low voltage

Protection rating: IP 20

Protection class: II subject to correct installation

Operating temperature: –5 °C … +45 °C

Bus voltage KNX: 21–32 V DC

Power input KNX bus: ≤ 4 mA

Incandescent and halogen lamp load: 2000 W

Fluorescent lamps (low-loss series devices)

uncorrected/series-connected: 2000 VA

Fluorescent lamps (LLB) parallel-connected:

1300 W, 140 µF

Fluorescent lamps (EB)1200: W

Compact uorescent lamps (EB): 300 W

LED lamps < 2 W: 55 W

LED lamps > 2 W < 8 W: 180 W

Pollution degree: 2

Rated impulse voltage: 4 kV

Further information

http://qr.theben.de/

p/4930200en

EN

AVERTISSEMENT!

Danger de mort, risque d‘électrocution et

d‘incendie!

•

Le montage doit être effectué exclusivement

par un électricien spécialisé

!

•

Désactiver la tension réseau avant le monta-

ge/ le démontage !

•

Respecter la notice d‘utilisation détaillée dis-

ponible sur Internet !

Informations générales

•

L‘actionneur de commutation / store à 8 ca-

naux de la série MIX2 est conforme à la norme

EN 60669-2-1 en cas de montage conforme

• La série MIX2 est une série d‘appareils,

composés de modules de base et de modu-

les d‘extension. Chaque module de base de

cette série peut recevoir jusqu‘à 2 modules

d‘extension MIX ou MIX2

• L‘actionneur de commutation et le module de

bus KNX peuvent être remplacés indépen-

damment l‘un de l‘autre

• Le module de bus KNX amovible permet de

remplacer les appareils sans qu‘une repro-

grammation soit nécessaire

• La mise en service manuelle et la commande

des actionneurs de commutation sont égale-

ment possible sans module de bus KNX

• L‘outil logiciel ETS (Engineering Tool) permet

de sélectionner les programmes d‘application,

d‘attribuer les paramètres et les adresses

spéciques et de les transmettre à l‘appareil

Caractéristiques techniques

Tension de service : 110–240 V AC, +10 % / –15 %

Fréquence : 50–60 Hz

Éco (veille) : 0,3 W (RMG 8 T KNX)

Type de contact : μ contact; contact à fermeture,

libre de potentiel

Puissance de commutation : 16 A (pour 240 V AC,

cos ϕ = 1), 3 A (pour 240 V AC, cos ϕ = 0,6)

Charge minimale : 12 V/100 mA

Commutation de TBTS possible, si tous les canaux

d‘un module commutent des TBTS

Degré de protection : IP 20

Classe de protection : II en cas de montage

conforme

Température de service : –5 °C … +45 °C

Tension de bus KNX 21–32 V DC

Courant absorbé à partir du bus KNX : ≤ 4 mA

Charge de lampes à incandescence/lampes à

halogène : 2000 W

Luminaires uorescents (ballast à faibles per-

tes) compensés en parallèle 1300 W, 140 µF:

Luminaires uorescents (ballast à faibles pertes)

non compensés / compensés en série : 2000 VA

Tubes uorescents (ballast électronique) : 1200 W

Luminaires uorescents compacts (ballast

électronique) : 300 W

Lampes à LED < 2 W : 55 W

Lampes à LED > 2 W < 8 W : 180 W

Degré de pollution : 2

Tension assignée de tenue aux chocs : 4 kV

Informations supplémentaires

http://qr.theben.de/p/4930200fr

FR

AVVERTIMENTO!

Pericolo di morte per scosse elettriche o incendio!

•

Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

•

Prima del montaggio o dello smontaggio scol-

legare la tensione di rete!

•

Attenersi alle istruzioni per l‘uso dettagliate

disponibili in internet!

Informazioni generali

•

L‘attuatore di commutazione/per veneziane a

8 canali della serie MIX2 rispecchia la norma

EN 60669-2-1 con montaggio conforme

• La serie MIX2 è una linea di apparecchi com-

posta da moduli di base e moduli di amplia-

mento. Su un modulo di base di questa serie

possono essere collegati no a 2 moduli di

ampliamento MIX o MIX2

• L‘attuatore di commutazione ed il modulo

bus KNX possono essere sostituiti in modo

indipendente l‘uno dall‘altro

• Modulo bus KNX rimovibile che consente la

sostituzione degli apparecchi senza ripro-

grammazione

• La messa in funzione manuale e l‘utilizzo de-

gli attuatori di commutazione sono possibili

anche senza il modulo bus KNX

• Con l’ETS (Engineering Tool) è possibile sele-

zionare i programmi di applicazione, assegna-

re e trasmettere all‘apparecchio i parametri e

indirizzi specici

Dati tecnici

Tensione d‘esercizio: 110–240 V AC, +10 % / –15 %

Frequenza50–60 Hz:

Stand by: 0,3 W (RMG 8 T KNX)

Tipo di contatto: μ contatto; contatto di chiusura, a

potenziale zero

Potenza di commutazione: 16 A (a 240 V AC,

cos ϕ = 1), 3 A (con 240 V AC, cos ϕ = 0,6)

Carico minimo: 12 V/100 mA

Commutazione di SELV possibile, se tutti i canali

di un modulo commutano SELV

Tipo di protezione: IP 20

Classe di protezione: II con montaggio conforme

Temperatura d‘esercizio: –5 °C … +45 °C

Tensione bus KNX: 21–32 V DC

assorbimento di potenza bus KNX: ≤ 4 mA

Carico lampade a incandescenza/alogene: 2000 W

Lampade uorescenti (alimentatori con perdite

ridotte) compensate in parallelo: 1300 W, 140 µF

Lampade uorescenti (alimentatori con perdite

ridotte) non compensate/compensate in serie:

2000 VA

Lampade uorescenti (alimentatore elettroni-

co)1200: W

Lampade uorescenti compatte (alimentatore

elettronico): 300 W

Lampade a LED < 2 W: 55 W

Lampade a LED > 2 W < 8 W: 180 W

Grado di inquinamento: 2

Sovratensione transitoria nominale: 4 kV

Maggiori informazioni

http://qr.theben.de/p/4930200it

IT

ADVERTENCIA!

¡Peligro de muerte por descarga elétrica o

incendio!

•

¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

•

¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

•

Observar las instrucciones de uso detalladas

en Internet!

Información general

•

El actuador de conmutación/persiana de 8

canales de la serie MIX2 se ajusta a la norma

EN 60669-2-1 si el montaje se efectúa con-

forme a lo previsto

• La serie MIX2 es una serie de aparatos

compuestos de módulos base y de módulos

de ampliación. En un módulo base de esta

serie se pueden conectar hasta 2 módulos de

ampliación MIX o MIX 2

• El actuador de conmutación y el módulo de

bus KNX se pueden sustituir independiente-

mente el uno del otro

• El módulo de bus extraíble KNX permite susti-

tuir los aparatos sin necesidad de efectuar una

nueva programación

• La puesta en funcionamiento manual y el manejo

de los actuadores de conmutación también se

pueden llevar a cabo sin el módulo de bus KNX

• El ETS (Engineering Tool) permite seleccionar

programas de aplicación, asignar parámetros es-

pecícos y direcciones y transmitirlos al aparato

Datos técnicos

Tensión de servicio110–240 V AC, +10 % / –15 %:

Frecuencia50–60 Hz:

Standby: 0,3 W (RMG 8 T KNX)

Tipo de contacto: contacto μ, contacto de cierre

sin potencial

Potencia de conexión: 16 A (con 240 V AC,

cos ϕ = 1), 3 A (con 240 V AC, cos ϕ = 0,6)

Carga mín.: 12 V/100 mA

Conmutación de SELV posible, si todos los canales

conmutan un módulo SELV

Grado de protección: IP 20

Clase de protección: II en caso de montaje

conforme al uso adecuado

Temperatura de funcionamiento: –5 °C … +45 °C

Tensión del bus KNX: 21–32 V DC

Consumo de corriente del bus KNX: ≤ 4 mA

Carga de las lámparas incandescentes/

halógenas: 2000 W

Lámparas uorescentes (balasto de bajas pérdi-

das) compensadas en paralelo1300 W, 140 µF:

Lámparas uorescentes (balasto de bajas pérdidas)

sin compensar/compensadas en serie: 2000 VA

Lámparas uorescentes (balasto electrónico): 1200 W

Lámparas uorescentes compactas (balasto

electrónico): 300 W

Lámparas LED < 2 W: 55 W

Lámparas LED > 2 W < 8 W: 180 W

Grado de polución: 2

Impulso de sobretensión admisible: 4 kV

Información adicional

http://qr.theben.de/p/es4930200

ES

ATENÇÃO!

Perigo de morte por choque eléctrico ou

incêndio!

•

A montagem deve ser efectuada apenas por

um electricista especializado!

•

Antes da montagem/desmontagem activar a

tensão de rede!

•

Ter em atenção o manual de instruções detal-

hado na Internet!

Informações gerais

•

O actuador de comutação/para persiana de

8 níveis da série MIX2 está em conformidade

com a EN 60669-2-1 em caso de montagem

correcta

•

A série MIX2 é uma série de aparelhos con-

stituídos por módulos básicos e de expansão.

A um módulo básico desta série podem ser

ligados até 2 módulos de expansão MIX ou MIX2

•

O actuador de comutação e o módulo de

barramento KNX podem ser substituídos

independentemente um do outro

•

O módulo de barramento amovível KNX per-

mite a substituição dos aparelhos sem uma

nova programação

•

A colocação em funcionamento manual e a ope-

ração dos actuadores de comutação também

são possíveis sem o módulo de barramento KNX

•

Com o ETS (Engineering Tool) é possível

seleccionar os programas de aplicação, atri-

buir os parâmetros e endereços especícos e

transmiti-los ao aparelho

Dados técnicos

Tensão de serviço: 110–240 V AC, +10 % / –15 %

Frequência50–60 Hz:

Standby: 0,3 W (RMG 8 T KNX)

Tipo de contacto: contacto μ; contacto de fecho,

isento de potencial

Potência de comutação: 16 A (con 240 V AC,

cos ϕ = 1), 3 A (con 240 V AC, cos ϕ = 0,6)

Carga mínima: 12 V/100 mA

Comutar o SELV: possível, se todos os canais de

um módulo SELV comutarem

Tipo de protecção: IP 20

Classe de protecção: II em caso de montagem

correcta

Temperatura operacional: –5 °C … +45 °C

Tensão de barramento KNX: 21–32 V DC; consumo

de corrente do barramento KNX: ≤ 4 mA

Carga das lâmpadas incandescentes/de halo-

géneo: 2000 W

Lâmpadas uorescentes (VVG) com compensa-

ção em paralelo: 1300 W, 140 µF

Lâmpadas uorescentes (VVG) sem compen-

sação/com compensação em série: 2000 VA

Lâmpadas uorescentes (balastro electrónico): 1200 W

Lâmpadas uorescentes compactas (balastro

electrónico): 300 W

Lâmpadas LED < 2 W: 55 W

Lâmpadas LED > 2 W < 8 W: 180 W

Grau de poluição: 2

Tensão transitória de dimensionamento: 4 kV

Mais informações

http://qr.theben.de/p/ pt4930200

PT

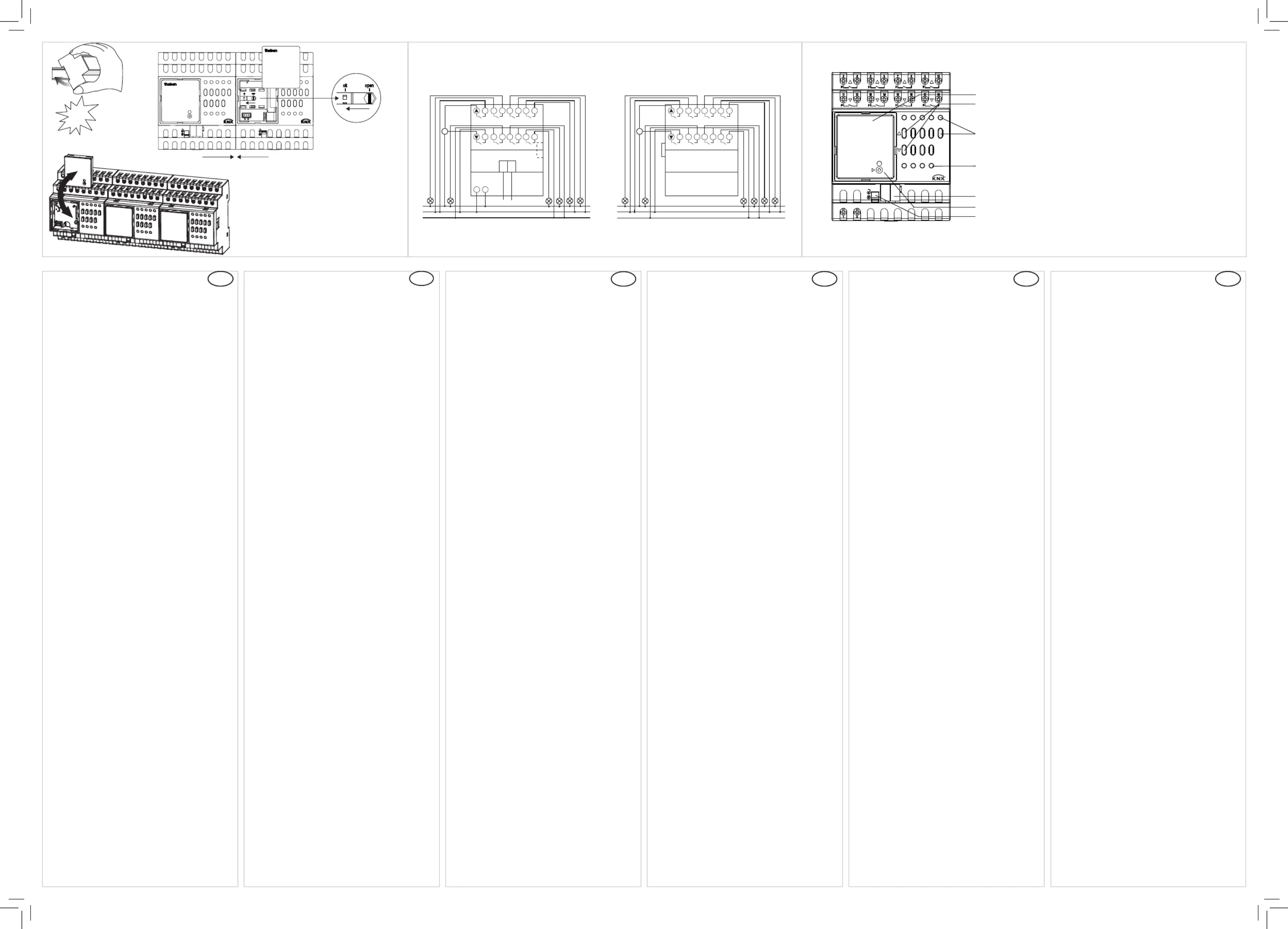

Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | [email protected] | www.theben.de

307008 01 11.06.2014

RMG 8 T KNX4930200

RME 8 T KNX4930205

Produktspezifikationen
