DU 1 S RF KNX
Lies die bedienungsanleitung für Theben DU 1 S RF KNX (4 Seiten) kostenlos online; sie gehört zur Kategorie Intelligentes Zuhause. Dieses Handbuch wurde von 3 Personen als hilfreich bewertet und erhielt im Schnitt 4.9 Sterne aus 2 Bewertungen. Hast du eine Frage zu Theben DU 1 S RF KNX oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage
Seite 1/4
Hotline Theben:
J +49 7474 692-369
WARNUNG
Lebensgefahr durch elektrischen Schlag oder
Brand!
•
Montage ausschließlich von Elektrofachkraft
durchführen lassen!
•
Vor Montage/Demontage Netzspannung
freischalten!
•
Für detaillierte Funktionsbeschreibungen das
KNX-Handbuch verwenden.
Allgemeine Infos
• Der Funk-Universaldimmaktor DU 1 S RF KNX
entspricht EN 60669-2-1 bei bestimmungs-
gemäßer Montage.
• Er kann mit konventionellen Tastern/Schal-
tern in Unterputzdosen eingebaut werden.
• Binäreingang für potenzialfreie Kontakte wie
Taster, Fensterkontakte, Temperatursensor (I2).
• Mit der ETS (Engineering Tool) können Appli-
kationsprogramme ausgewählt, die spezi-
schen Parameter und Adressen vergeben und
in das Gerät übertragen werden.
Technische Daten
Betriebsspannung: 230 V AC, 50/60 Hz
Standby Leistung min.: < 0,4 W
Kontaktart: -Kontaktε
Lastarten: R/L/C
Mindestlast: 2 W
Schutzart: IP 20
Schutzklasse: II bei bestimmungsgemäßer
Montage
Betriebstemperatur: – 5 °C ... + 45 °C
Mit Phasenabschnitt:
Glüh-/Halogenlampenlast / Dimmbare LEDs*
250 W bei 25 °C
Binäreingänge:
– Kontaktspannung: 3,3 V
– Kontaktstrom: 0,5 mA
– Max. Kabellänge: 3 m (externe Eingänge)
– Länge Anschlussdrähte: 25 cm
Bemessungsstoßspannung: 4 kV
Verschmutzungsgrad: 2
Anschlussquerschnitt: 4 mm
2
Abmessungen: 44,4 x 48,6 x 24,9 mm
Funkfrequenz: 868,3 MHz (KNX RF1.R)
Sendeleistung: < 10 mW
Reichweite Freifeld: bis zu 100 m
* Mit Phasenanschnitt: LED: 22 W (bis 25 °C)
LAuffälligkeiten im Dimmverhalten oder
Funkstörungen sind bei gedimmten Lam-
pen (insbesondere LEDs) aufgrund des
stetigen technischen Fortschritts nicht
ausgeschlossen.
Hiermit erklärt die Theben AG, dass dieser Funkan-
lagentyp der Richtlinie 2014/53/EU entspricht. Der
vollständige Text der EU-Konformitätserklärung ist
unter der folgenden Internetadresse verfügbar:
www.theben.de/red-konformitaet
DE
WARNING
Danger of death through electric shock
or re!
•
Installation should only be carried out by
professional electrician!
•
Disconnect the mains power supply prior to
installation and/or disassembly!
• Please refer to the KNX manual for detailed
functional descriptions.
General information
• The wireless universal dimmer actuator
DU 1 S RF KNX complies with EN 60669-2-1
if correctly installed.
• It can be installed with conventional push
buttons/switches in ush-mounted boxes.
• Binary input for oating contacts, such as
push buttons, window contacts, temperature
sensors (I2).
• The ETS (Engineering Tool) is used to select
application programmes, to assign specic
parameters and addresses, and to transfer
them to the device.
Technical data
Operating voltage: 230 V AC, 50/60 Hz
Standby output: min.: < 0,4 W
Type of contact: -contactε
Load types: R/L/C
Minimum load: 2 W
Protection rating: IP 20
Protection class: II subject to correct installation
Operating temperature: – 5 °C ... + 45 °C
With trailing edge:
bulb/halogen lamp load/dimmable LEDs*
250 W at 25 °C
Binary inputs:
– Contact voltage: 3.3 V
– Contact current: 0.5 mA
– Max. cable length: 3 m (external inputs)
– Length of connecting wires: 25 cm
Rated impulse voltage: 4 kV
Pollution degree: 2
Connection cross-section: 4 mm
2
Dimensions: 44.4 x 48.6 x 24.9 mm
Radio frequency: 868,3 MHz (KNX RF1.R)
Transmission power: < 10 mW
Range open eld: up to 100 m
* With leading edge: LED: 22 W (up to 25 °C)
LDue to continuing technical progress,
abnormalities in dimming response or radio
interference cannot be ruled out when ope-
rating dimmed lamps (in particular LEDs).
Theben AG herewith declares that this type of radio
installation complies with Directive 2014/53/EU. The
complete text of the EU Declaration of Conformity is
available at the following Internet address:
www.theben.de/red-konformitaet
EN
AVERTISSEMENT
Danger de mort, risque d‘électrocution et
d‘incendie!
•
Le montage doit être effectué exclusivement
par un électricien spécialisé
!
•
Désactiver la tension réseau avant le monta-
ge/ le démontage !
•
Pour la description détaillée des fonctions, se
reporter au manuel KNX.
Informations générales
• L‘actionneur de variation universel à commande
radio DU 1 S RF KNX répond aux exigences de
la norme EN 60669-2-1 en cas de montage
conforme.
• Il peut être monté avec des boutons-pous-
soirs/interrupteurs conventionnels dans des
boîtiers encastrés.
• Entrée binaire pour contacts sans potentiel
tels que boutons-poussoirs, contacts de
fenêtre et sonde de température (I2).
• L‘ETS (Engineering Tool) permet de sélection-
ner les programmes d‘application, d‘attribuer
les paramètres et les adresses spéciques et
de les transmettre à l‘appareil.
Caractéristiques techniques
Tension de service : 230 V AC, 50/60 Hz
Puissance en veille min. : < 0,4 W
Type de contact : contact ε
Types de charges : R/L/C
Charge minimale : 2 W
Indice de protection : IP 20
Classe de protection : II en cas de mont. con-
forme
Température de service : – 5 °C ... + 45 °C
Avec sortie de phase : charge de lampes à
incandescence/halogènes/LED dimmables*
250 W à 25 °C
Entrées binaires :
– Tension de contact : 3,3 V
– Courant de contact : 0,5 mA
– Longueur de câble max. : 3 m (entrées ext.)
– Longueur des câbles de connexion : 25 cm
Tension assignée de tenue aux chocs : 4 kV
Degré de pollution : 2
Section de raccordement : 4 mm
2
Dimensions : 44,4 x 48,6 x 24,9 mm
Fréquence radio : 868,3 MHz (KNX RF1.R)
Puissance d‘émission : < 10 mW
Portée en champ libre : jusqu‘à 100 m
* Avec entrée de phase : LED : 22 W (jusqu’à 25 °C)
LDes anomalies dans le comportement de
variation ou des perturbations radio-élec-
triques ne peuvent pas être exclues en cas de
variation de lampes (en particulier des LED)
en raison des progrès techniques constants.
Par la présente, Theben AG déclare que ce type de
système radio est conforme à la directive 2014/53/
UE. Le texte intégral de la déclaration de conformité
de l‘UE est disponible à l‘adresse Internet suivante :
www.theben.de/red-konformitaet
FR
AVVERTIMENTO
Pericolo di morte per scosse elettriche o incendio!
•
Il montaggio deve essere eseguito esclusi-
vamente da parte di un elettroinstallatore
specializzato!
•
Prima del montaggio o dello smontaggio scol-
legare la tensione di rete!
• Per descrizioni di funzionamento dettagliate
fare riferimento al manuale KNX.
Informazioni generali
• L‘attuatore radio universale per la regolazio-
ne della luminosità DU 1 S RF KNX corrispon-
de alla norma EN 60669-2-1 se montato in
modo conforme.
• È possibile installarlo con i pulsanti/interrut-
tori convenzionali in scatole a incasso.
• Ingresso binario per contatti a potenziale
zero come testi, contatti nestra, sensore
termico (I2).
• Con l’ETS (Engineering Tool) è possibile sele-
zionare i programmi di applicazione, asseg-
nare e trasmettere all‘apparecchio i parametri
e indirizzi specici.
Dati tecnici
Tensione d‘esercizio: 230 V AC, 50/60 Hz
Potenza in standby min.: < 0,4 W
Tipo di contatto: contatto ε
Tipi di carico: R/L/C
Carico minimo: 2 W
Classe di protezione: IP 20
Classe di protezione: II in caso di montaggio
conforme
Temperatura d‘esercizio: – 5 °C ... + 45 °C
Con controllo fase di inversione:
Carico lampade a incandescenza/alogene / LED
regolabili* 250 W a 25 °C
Ingressi binari:
– Tensione di contatto: 3,3 V
– Corrente di contatto: 0,5 mA
– Max. lunghezza cavo: 3 m (ingressi esterni)
– Lunghezza cavi di collegamento: 25 cm
Sovratensione transitoria nominale: 4 kV
Grado di inquinamento: 2
Sezione di collegamento: 4 mm
2
Dimensioni: 44,4 x 48,6 x 24,9 mm
Frequenza radio: 868,3 MHz (KNX RF1.R)
Potenza di trasmissione: < 10 mA
Gamma campo libero: no a 100 m
* Con controllo fase: LED: 22 W (no a 25 °C)
LA causa del costante progresso tecnico non
si escludono stranezze nel comportamento di
regolazione o anomalie di funzionamento in
caso di lampade regolate (in particolare LED).
Con la presente, Theben AG dichiara che questo tipo
di impianto radio è conforme alla direttiva 2014/53/
UE. Il testo completo della dichiarazione di conformità
UE è disponibile al seguente indirizzo Internet:
www.theben.de/red-konformitaet
IT
ADVERTENCIA
¡Peligro de muerte por descarga elétrica o
incendio!
•
¡El montaje debe ser llevado a cabo exclusiva-
mente por un electricista profesional!
•
¡Desconecte la tensión de red, antes de proce-
der al montaje o desmontaje!
• Consulte el manual KNX si desea obtener una
descripción detallada del funcionamiento.
Información general
• El actuador de regulación de luz universal por
radio DU 1 S RF KNX se ajusta a la norma
EN 60669-2-1 en caso de montaje conforme
a lo previsto.
• Se pueden montar en cajas empotradas con
pulsadores/interruptores convencionales.
• Entrada binaria para contactos libres de
potencial como pulsadores, contactos de
ventanas, sensores de temperatura (I2).
• El ETS (Engineering Tool) permite seleccionar
programas de aplicación, asignar parámetros
especícos y direcciones y transmitirlos al
aparato.
Datos técnicos
Tensión de servicio: 230 V AC, 50/60 Hz
Potencia en standby mín.: < 0,4 W
Tipo de contacto: contacto ε
Tipos de carga: R/L/C
Carga mínima: 2 W
Grado de protección: IP 20
Clase de protección: II en caso de montaje
conforme a lo previsto
Temperatura de funcionamiento: - 5 °C ...
+ 45 °C
Con corte de fase descendente:
Carga de lámparas incandescentes/halógenas /
LED atenuables* 250 W con 25 °C
Entrada binaria:
– Tensión de contacto: 3,3 V
– Corriente de contacto: 0,5 mA
– Longitud de cable máxima: 3 m (entradas ext.)
– Longitud de los cables de conexión: 25 cm
Impulso de sobretensión admisible: 4 kV
Grado de polución: 2
Sección de conexión: 4 mm
2
Dimensiones: 44,4 x 48,6 x 24,9 mm
Frecuencia de radio: 868,3 MHz (KNX RF1.R)
Potencia de envío: < 10 mA
Campo libre de alcance: hasta 100 m
* Con corte de fase ascendente: LED: 22 W (hasta
25 °C)
LNo se descartan posibles anomalías en la
respuesta a la regulación de luz o inter-
ferencias radioeléctricas en lámparas
reguladas (especialmente LED) debido a los
continuos avances técnicos.
Theben AG declara expresamente que este tipo
de instalación radioeléctrica cumple la directiva
2014/53/CE. El texto completo de la declaración
de conformidad CE está disponible en la siguiente
dirección de Internet: www.theben.de/red-konformitaet
ES
ATENÇÃO
Perigo de morte por choque eléctrico ou
incêndio!
•
A montagem deve ser efectuada apenas por
um electricista especializado!
•
Antes da montagem/desmontagem activar a
tensão de rede!
• Para descrições detalhadas das funções, use o
manual KNX.
Informações gerais
• O atuador universal remoto de regulação de
luminosidade DU 1 S RF KNX está em con-
formidade com a EN 60669-2-1 em caso de
montagem correta.
• Pode ser integrado em caixas embutidas com
botões/interruptores convencionais.
• Entrada binária para contactos isentos de
potencial como botão, contactos da janela,
sensor de temperatura (I2).
• Com a ETS (Engineering Tool) podem ser sele-
cionados os programas da aplicação, atribuí-
dos os parâmetros e endereços especícos e
efetuada a sua transferência para o aparelho.
Dados técnicos
Tensão de serviço: 230 V AC, 50/60 Hz
Potência em standby mín.: < 0,4 W
Tipo de contacto: contacto ε
Tipos de carga: R/L/C
Carga mínima: 2 W
Tipo de proteção: IP 20
Classe de proteção: II em caso de montag.
correta
Temperatura operacional: – 5 °C ... + 45 °C
Com secção de fase: carga da lâmpada uores-
cente/de halogéneo / LEDs* com regulação de
intensidade 250 W com 25 °C
Entradas binárias:
– Tensão de contacto: 3,3 V
– Corrente de contacto: 0,5 mA
– Comprimento máx. de cabo: 3 m (entradas ext.)
– Comprimento dos os de ligação: 25 cm
Tensão transitória de dimensionamento: 4 kV
Grau de poluição: 2
Secção transversal de ligação: 4 mm
2
Dimensões: 44,4 x 48,6 x 24,9 mm
Radiofrequência: 868,3 MHz (KNX RF1.R)
Potência de envio: < 10 mA
Campo livre de alcance: até 100 m
* Com ângulo de fase: LED: 22 W (até 25 °C)
LA possibilidade de falhas na resposta de
dimming ou de anomalias da rádio frequên-
cia com lâmpadas reguláveis (especial-
mente LEDs) não pode ser excluída devido
ao progresso tecnológico contínuo.
A Theben AG declara pelo presente documento que
este tipo de instalação por rádio corresponde à
diretiva 2014/53/UE. O texto completo da declaração
de conformidade UE encontra-se disponível nos
seguintes endereços da internet:
www.theben.de/red-konformitaet
PT
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de
307592 01 13.12.2022
DU 1 S RF KNX
4941671
For more information, see
product page
Bestimmungsgemäße Verwendung
• Die Funk-Universaldimmaktoren schalten und
dimmen die Helligkeit verschiedener Leucht-
mittel wie Glühlampen, Hochvolt-Halogenlam-
pen, Niedervolt-Halogenlampen (konventionell
oder mit elektronischem Transformator) oder
dimmbare LED-Lampen für 230 V sowie Lüfter
• Wenn potenzialfreie Taster oder Schalter
an den Eingängen angeschlossen werden,
können sie verschiedene Funktionen wie
Schalten, Dimmen, Jalousien auf-/abfahren
etc. ausführen
• Für den Einsatz im Wohn- und Objektbau (Bü-
rogebäude, öffentliche Gebäude, Hotels etc.)
• Verwendung nur in geschlossenen, trockenen
Räumen
Montage
¾In handelsübliche Unterputzdosen (nach
DIN 49073) montieren.
Anschluss
!
Gefahr durch elektrischen Schlag!
¾Die Eingänge führen Netzspannung! Bei
Anschluss der Eingänge oder vor jeglichem
Eingriff an einem der Eingänge die 230 V-
Versorgung des Gerätes unterbrechen.
¾Berührungssicher installieren.
¾Mindestabstand von 3 mm zu leitenden Teilen
sicherstellen oder Zusatzisolation z. B. durch
Trennstege/-wände verwenden.
¾Die Isolierung der nicht verwendeten Neben-
eingänge nicht entfernen.
¾Die Adern der nicht verwendeten Nebenein-
gänge nicht abschneiden.
!
Keine Netzspannung (230 V) oder andere
externe Spannungen an die Nebenstellen-
eingänge anschließen!
!
Bei der Installation auf ausreichende Isolie-
rung zwischen Netzspannung (230 V) und Bus
bzw. Nebenstellen achten (mind. 5,5 mm).
Inbetriebnahme über Direktsteuerung
(Auslieferzustand)
Über den Eingang I1 ist eine manuelle Bedienung
(Ein-Taster-Bedienung zum Dimmen, ohne
Parametrierung) möglich. Diese kann aber mit
der ETS verändert werden.
Proper use
• The wireless universal dimming actuators
switch and dim the brightness of different
lamps, such as bulbs, high-voltage halogen
lamps, low-voltage halogen lamps (conven-
tional or with electronic transformer) or dim-
mable LED lamps for 230 V as well as fans
• If potential-free push buttons or switches
are connected to the inputs, they can carry
out various functions, such as switching,
dimming, raising/lowering blinds etc.
• For use in residential and other buildings
(ofce buildings, public buildings, hotels etc.)
• Only for use in closed, dry rooms
Installation
¾For installation in conventional ush-moun-
ted boxes (according to DIN 49073).
Connection
!
Risk of electric shock!
¾The inputs carry mains voltage! When con-
necting the inputs or before any intervention
at one of the inputs, interrupt the 230 V
supply of the device.
¾Protect against accidental contact during
installation.
¾Maintain a minimum distance of 3 mm from
live parts or use additional insulation, e.g.
separating strips/walls.
¾Do not remove the insulation from the un-
used auxiliary inputs.
¾Do not cut off the conductors of the unused
auxiliary inputs.
!
Do not connect mains voltage (230 V) or
other external voltages to the extension
inputs!
!
During installation, ensure there is adequa-
te insulation between mains voltage (230 V)
and bus or extensions (min. 5.5 mm).
Start up via direct control
(factory setting)
Via input I1, manual operation (one-button
operation for dimming, without parameter
setting) is possible. This can be changed with
the ETS.
Usage conforme
• Les actionneurs de variation universels
à commande radio commutent et varient
la luminosité de différentes lampes élec-
triques, comme les lampes à incandescence,
les lampes halogènes à haute tension, les
lampes halogènes à basse tension (conven-
tionnelles ou avec transformateur électron-
ique) ou les lampes à LED dimmables, pour
230 V ainsi que les ventilateurs
• Lorsque des boutons-poussoirs ou inter-
rupteurs sans potentiel sont raccordés aux
entrées, il est possible d‘exécuter diverses
fonctions, comme la commutation, la variati-
on, la montée / descente des stores, etc.
• Pour l‘utilisation dans des habitations ou
bâtiments (bureaux, immeubles publics,
hôtels, etc.)
• Utilisation uniquement dans des locaux
fermés et secs
Montage
¾Monter dans les boîtiers encastrés du com-
merce (selon DIN 49073).
Raccordement
!
Risque d’électrocution !
¾Les entrées sont sous tension secteur ! En
cas de raccordement aux entrées ou avant
toute intervention sur une des entrées, cou-
per l‘alimentation de 230 V de l‘appareil.
¾Installer de manière protégée contre les
contacts.
¾Assurer une distance minimale de 3 mm par
rapport aux pièces conductrices ou utiliser
une isolation complémentaire, par exemple
avec des entretoises/parois de séparation.
¾Ne pas retirer l‘isolation des entrées externes
non utilisées.
¾Ne pas couper les ls des entrées externes
non utilisées.
!
Ne raccorder aucune tension réseau (230 V)
ou d‘autres tensions externes aux entrées
externes !
!
Lors de l‘installation, s‘assurer que l‘isola-
tion entre la tension réseau (230 V) et le
bus ou les entrées externes est sufsante
(au moins 5,5 mm).
Mise en service via une commande directe
(état de livraison)
Avec l‘entrée I1, une commande manuelle
(commande à une touche pour la variation, sans
paramétrage) est possible. Elle peut toutefois
être modiée avec l‘ETS.
Uso conforme
• Gli attuatori radio universali comandano
e regolano la luminosità di diversi mezzi
d’illuminazione, quali lampadine, lampade
alogene ad alto voltaggio, lampade alogene a
basso voltaggio (convenzionalmente o con un
trasformatore elettrico) oppure lampade LED
regolabili per 230 V e ventilatori
• Se un tasto o un interruttore a potenzia-
le zero sono collegati agli ingressi, questi
possono eseguire diverse funzioni come
commutare, regolare, sollevare e abbassare
le veneziane
• Per l‘impiego nell‘edilizia residenziale e di
grandi progetti (edici con ufci, edici pub-
blici, hotel ecc.)
• Utilizzo solo in ambienti chiusi e asciutti
Montaggio
¾Montare in scatole a incasso comunemente
reperibili in commercio (secondo DIN 49073).
Collegamento
!
Pericolo di scosse elettriche!
¾Gli ingressi sono alimentati con tensione di
rete! In caso di connessione degli ingressi o
di qualsiasi intervento su uno degli ingres-
si, interrompere l‘alimentazione a 230 V
dell‘apparecchio.
¾L‘installazione deve essere effettuata in
modo protetto dai contatti accidentali.
¾Rispettare una distanza minima di 3 mm
dalle parti conduttive o predisporre un
isolamento aggiuntivo, ad esempio mediante
traversini/pareti divisorie.
¾Non rimuovere l‘isolamento degli ingressi
secondari non utilizzati.
¾Non tagliare i li degli ingressi secondari non
utilizzati.
!
Non collegare la tensione di rete (230 V) o
altre tensioni esterne agli ingressi di utenze
interne!
!
Durante l‘installazione osservare che vi sia
un isolamento sufciente tra tensione di
rete (230 V) e bus oppure utenze interne
(almeno 5,5 mm).
Messa in funzione tramite comando diretto
(stato di consegna)
Tramite l‘ingresso l1, è possibile un comando
manuale (comando ad un tasto per la regola-
zione, senza parametrizzazione). Questo può
tuttavia essere modicato con l‘ETS.
Uso previsto
• Los actuadores de regulación de luz universal
por radio conmutan y regulan la luminosidad
de diferentes tipos de bombillas como lámpa-
ras incandescentes, lámparas halógenas de
alta y baja tensión (convencionales o con
transformador electrónico) o lámparas LED
atenuables de 230 V, así como ventiladores
• Si se conectan pulsadores o interruptores
libres de potencial en las entradas, estos
podrán ejecutar diversas funciones, como
conmutar, regular la intensidad de luz, subir/
bajar persianas, etc.
• Para el uso en la edicación (edicios de
ocinas, edicios públicos, hoteles, etc.)
• Utilización exclusiva en lugares cerrados y secos
Montaje
¾Montar en cajas de montaje empotrado con-
vencionales (según DIN 49073).
Conexión
!
¡Peligro de descarga eléctrica!
¾¡Las entradas están sometidas a tensión
de red! Cortar el suministro de 230 V del
aparato al conectar las entradas o antes de
realizar cualquier intervención en una de las
entradas.
¾Instalar protectores contra contacto.
¾Garantizar una distancia mínima de 3 mm a
las piezas conductoras de electricidad o utili-
zar un aislamiento adicional, p. ej., mediante
paredes/separadores.
¾No retirar el aislamiento de las entradas
secundarias que no se utilizan.
¾No cortar los conductores de las entradas
secundarias que no se utilizan.
!
¡No conecte una tensión de red (230 V) o
alguna otra tensión externa a las entradas
de extensión!
!
Durante la instalación, asegurarse de que
haya un aislamiento suciente entre la ten-
sión de red (230 V) y el bus o las extensio-
nes (mín. 5,5 mm).
Puesta en marcha mediante control directo
(estado inicial)
Mediante la salida I1 es posible realizar un
manejo manual (manejo de un pulsador para
regular la luz, sin parametrizar). Esto se puede
modicar con la ETS.
Utilização correta
• Os atuadores universais remotos de regu-
lação de luminosidade comutam e regulam
a luminosidade de diversas lâmpadas como
lâmpadas incandescentes, lâmpadas de
halogéneo de alta voltagem, lâmpadas de
halogéneo de baixa voltagem (convencional
ou com transformador eletrónico) ou lâmpa-
das LED com regulação de intensidade para
230 V, assim como ventiladores
• Se forem ligados às entradas botões ou inter-
ruptores sem potencial, estes podem efetuar
diferentes funções como comutar, regular a
luminosidade, subir/descer estores, etc.
• Para a utilização na construção de habitações
de edifícios (complexos de escritórios, edifí-
cios públicos, hotéis, etc.)
• Utilização apenas em espaços secos e fechados
Montagem
¾Montar em caixas embutidas convencionais
(conforme a DIN 49073).
Ligação
!
Perigo de choque elétrico!
¾As entradas transportam tensão de rede!
Interromper a alimentação de 230 V do
aparelho no caso de ligação das entradas
ou antes de qualquer intervenção numa das
entradas.
¾Instalar proteção contra contacto.
¾Assegurar uma distância mínima de 3 mm
em relação a peças condutoras ou isolamento
adicional, por ex. ao utilizar separadores/
paredes separadoras.
¾Não remover o isolamento das entradas
secundárias não utilizadas.
¾Não cortar os os das entradas secundárias
não utilizadas.
!
Não ligar qualquer tensão de rede (230 V)
ou outras tensões externas às entradas de
ramais!
!
Na instalação assegurar um isolamento
suciente entre a tensão de rede (230 V) e
o bus ou ramais (mín. 5,5 mm).
Colocação em funcionamento através de
controlo direto (programação de fábrica)
Através da entrada I1 é possível uma operação
manual (operação de um botão para regular a
luminosidade, sem parametrização). Esta pode
ser alterada com a ETS.
DE
EN
FR
IT
ES
PT

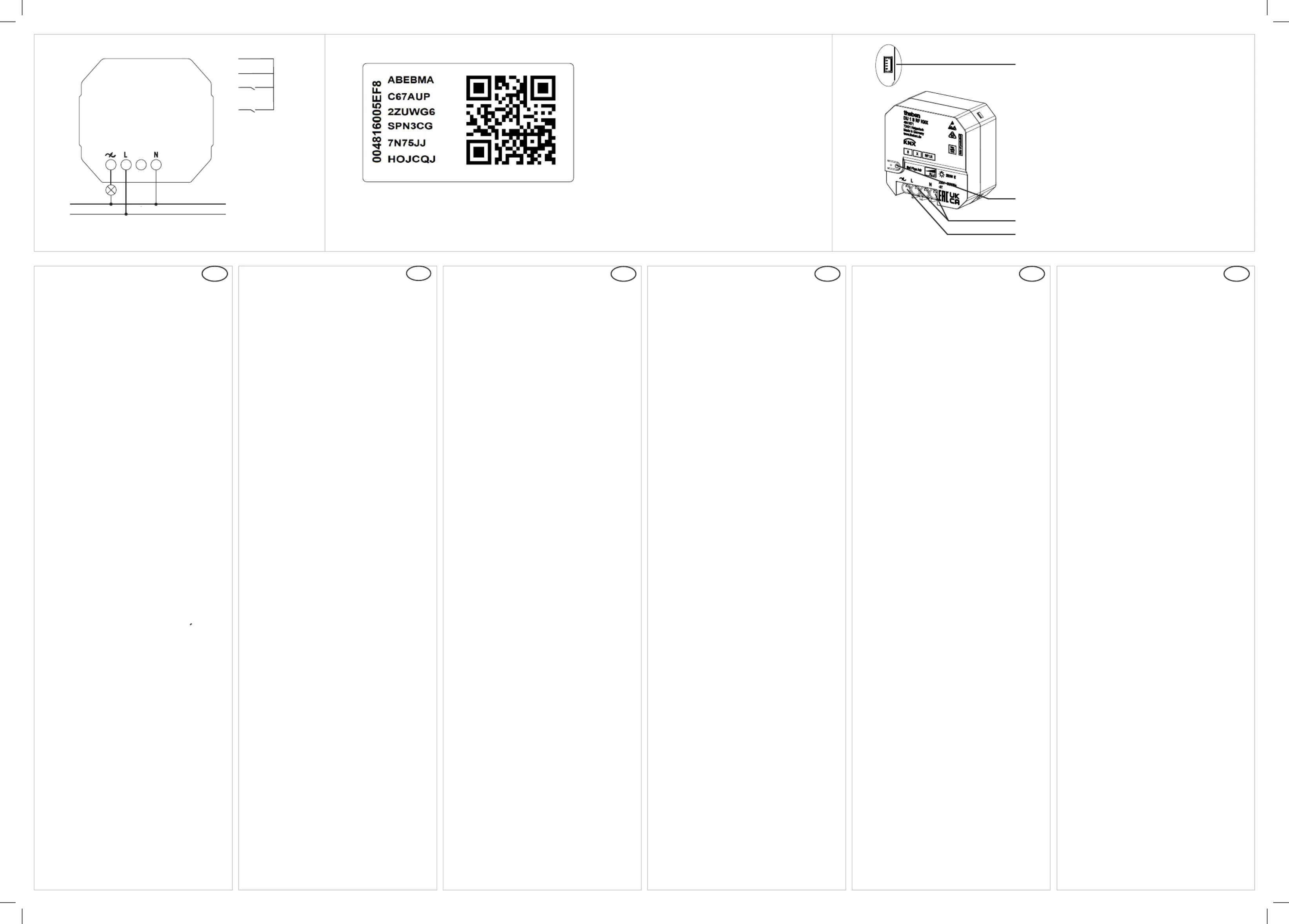

N
L1
I1
I2
BK
BK
BN
RD
!
Correct connection required for smooth
operation. Respect polarity L/N!
Plug connection for external inputs
!
The extension inputs are connected to mains
voltage.
Do not remove the insulation from the unused
auxiliary inputs.
Mains input
Dimming output
Programming button and LED for physical
address
This device supports KNX Secure. For start-up, the
Factory-Default-Setup-Key (FDSK) is required
(sticker on the device and the secure card).
!
Keep the Factory-Default-Setup-Key in a safe
place.
!
Remove the stickers from the device for maxi-
mum safety. If the FDSK is lost, a recovery is not
possible. In this case, start-up is only possible
„insecure“.
Example of a label with QR code
Hotline Theben:
J +49 7474 692-369
WAARSCHUWING
Levensgevaar door elektrische schokken of
brand!
•
Montage uitsluitend door een elektromonteur
laten uitvoeren!
•
Vóór montage/demontage netspanning
vrijschakelen
• Voor gedetailleerde beschrijvingen van de
functies verwijzen wij naar het KNX-handboek.
Algemene info
• De radio universele dimactor DU 1 S RF KNX
voldoet aan EN 60669-2-1 bij voorgeschre-
ven montage.
• De actor kan samen met conventionele
toetsen/schakelaars in inbouwdozen worden
gemonteerd.
• Binaire ingang voor potentiaalvrije contaten
zoals toetsen, raamcontacten, temperatuur-
sensor (I2).
• Met de ETS (Engineering Tool) kunnen de
applicatieprogramma‘s worden geselecteerd
en de specieke parameters en adressen ver-
strekt en naar het apparaat worden gezonden.
Technische specicaties
Bedrijfsspanning: 230 V AC, 50/60 Hz
Stand-by-vermogen min.: < 0,4 W
Soort contact: -contactε
Lasttypen: R/L/C
Minimumlast: 2 W
Beschermingsgraad: IP 20
Beschermingsklasse: II bij voorgeschreven
montage
Bedrijfstemperatuur: – 5 °C ... + 45 °C
Met faseafsnijding:
gloei-/halogeenlamplast / dimbare LED‘s*
250 W bij 25 °C
Binaire ingangen:
– Contactspanning: 3,3 V
– Contactstroom: 0,5 mA
– Max. kabellengte: 3 m (externe ingangen)
– Lengte aansluitdraden: 25 cm
Ontwerpstootspanning: 4 kV
Vervuilingsgraad: 2
Aansluitdiameter: 4 mm
2
Afmetingen: 44,4 x 48,6 x 24,9 mm
Radiofrequentie: 868,3 MHz (KNX RF1.R)
Signaalvermogen: < 10 mW
Bereik vrij veld: tot 100 m
* Met faseaansnijding: led: 22 W (t/m 25 °C)
LOpvallende zaken bij de dimreactie of zend-
storingen zijn bij gedimde lampen (vooral
leds) vanwege de constante technische
vooruitgang niet uitgesloten.
Hierbij verklaart Theben AG dat dit type radiograsche
installatie aan de richtlijn 2014/53/EU voldoet. De
volledige tekst van de EU-Conformiteitsverklaring is
beschikbaar op de volgende website:
www.theben.de/red-konformitaet
ADVARSEL
Livsfare på grund af elektrisk stød eller
brand!
•
Monteringen må udelukkende udføres af en
el-installatør!
•
Kobl spændingen fra før montering/afmonte-
ring!
• Anvend KNX-manualen for detaljerede
funktionsbeskrivelser.
Generelle informationer
• Den trådløse universaldæmpningsaktoren
DU 1 S RF KNX er i overensstemmelse med
EN 60669-2-1 ved montering efter bestem-
melserne.
• Den kan monteres i indmurede stikkontakter
med traditionelle trykknapper/kontakter.
• Binær indgang til potentialfri kontakter som
taster, vindueskontakter, temperatursensor
(I2).
• Med ETS (Engineering Tool) kan der vælges
applikationsprogrammer, som tildeler speci-
kke parametre og adresser, som overføres til
apparatet.
Tekniske data
Driftsspænding: 230 V AC, 50/60 Hz
Standby-effekt min.: < 0,4 W
Kontaktart: -kontaktε
Belastningstyper: R/L/C
Minimum-belastning: 2 W
Beskyttelsesart: IP 20
Beskyttelsesklasse: II ved montering efter
bestemmelserne
Driftstemperatur: – 5 °C ... + 45 °C
Med faseudgang:
gløde-/halogenlampebelastning / dæmpbare
LEDs* 250 W ved 25 °C
Binære indgange:
– Kontaktspænding: 3,3 V
– Kontaktstrøm: 0,5 mA
– Maks. kabellængde: 3 m (eksterne indgange)
– Længde tilslutningsledninger: 25 cm
Mærkestødspænding: 4 kV
Tilsmudsningsgrad: 2
Tilslutningstværsnit: 4 mm
2
Mål: 44,4 x 48,6 x 24,9 mm
Trådløs sekvens: 868,3 MHz (KNX RF1.R)
Sendeeffekt: < 10 mW
Rækkevidde frit felt: op til 100 m
* Med fase-ind: LED: 22 W (indtil 25 °C)
LUregelmæssigheder i dæmpningsreaktio-
nen eller fejl i den trådløse forbindelse kan
ikke udelukkes ved dæmpede lamper (især
LEDs) på grund af den permanente tekniske
udvikling.
Hermed erklærer Theben AG, at dette trådløse anlæg
er i overensstemmelse med direktivet 2014/53/EU.
EU-overensstemmelseserklæringens fuldstændige
tekst er til rådighed på følgende netadresse:
www.theben.de/red-konformitaet
VARNING
Livsfara p.g.a. risk för elektriska stötar eller
brand!
•
Montering får endast utföras av behörig elek-
triker!
•
Koppla från strömmen innan montering/
demontering!
• Använd KNX-handboken för detaljerade be-
skrivningar.
Allmän information
• Den fjärrstyrda universal dimmeraktorn
DU 1 S RF KNX motsvarar EN 60669-2-1 vid
föreskriven montering.
• Den kan monteras med konventionella tryck-
knappar/brytare i den inbyggda kontaktdosan.
• Binäringång för potentialfria kontakter som
t.ex. tryckknappar, fönsterkontakter, tempera-
turgivare (I2).
• Med ETS (Engineering Tool) kan du välja
applikationsprogram som tillhandahåller
specika parametrar och adresser och överför
dem till apparaten.
Tekniska data
Driftspänning: 230 V AC, 50/60 Hz
Standby prestanda min.: < 0,4 W
Kontakttyp: -Kontaktε
Belastningstyper: R/L/C
Minimilast: 2 W
Kapslingsklass: IP 20
Skyddsklass: II vid ändamålsenlig montering
Driftstemperatur: – 5 °C ... + 45 °C
Med fasavsnitt:
Glöd-/halogenlampebelastning/dimmbara
LED-lampor* 250 W vid 25 °C
Binäringångar:
– Kontaktspänning: 3,3 V
– Kontaktström: 0,5 mA
– Max. kabellängd: 3 m (extern ingång)
– Längd anslutningskabel: 25 cm
Mätimpulsspänning: 4 kV
Nedsmutsningsgrad: 2
Anslutningsarea; 4 mm
2
Mått: 44,4 x 48,6 x 24,9 mm
Radiofrekvens: 868,3 MHz (KNX RF1.R)
Sändareffekt: < 10 mW
Räckvidd fritt fält: upp till 100 m
* Med framkantsstyrning: LED: 22 W (upp till 25 °C)
LAvvikelser i dimringsbeteende eller radio-
störningar går inte att utesluta med dim-
rade lampor (särskilt LED-lampor) på grund
av den ständiga tekniska utvecklingen.
Härmed försäkrar Theben AG att denna radio-
utrustning överensstämmer med direktiv 2014/53/
EU. Den fullständiga texten för EG-försäkran om
överenskommelse nns tillgänglig på följande
internetadress:
www.theben.de/red-konformitaet
VAROITUS
Sähköiskun tai palon aiheuttama hengenvaara!
•
Asennuksen saa suorittaa vain sähköalan
ammattilainen!
•
Ennen asennusta/purkua on verkkojännite
kytkettävä pois päältä!
• Katso toimintojen tarkat kuvaukset KNX-
käsikirjasta.
Yleistä tietoa
• Radiotaajuudella toimiva yleishimmentimen
toimilaite DU 1 S RF KNX on standardin
EN 60669-2-1 vaatimusten mukainen
määräysten mukaisesti asennettuna.
• Sen voi asentaa tavallisilla painikkeilla/
kytkimillä uppoasennusrasiaan.
• Binääritulo potentiaalivapaille koskettimille
kuten painikkeet, ikkunakoskettimet,
lämpötila-anturit (I2).
• ETS:n avulla (Engineering Tool) voidaan valita
sovellusohjelmia, määrittää erityisiä para-
metreja ja antaa osoitteita sekä siirtää ne
laitteeseen.
Tekniset tiedot
Käyttöjännite: 230 V AC, 50/60 Hz
Valmiustilan teho min.: < 0,4 W
Kosketin: -kosketinε
Kuormalajit: R/L/C
Vähimmäiskuorma: 2 W
Kotelointiluokka: IP 20
Suojausluokka: II määräysten mukaisesti
asennettuna
Käyttölämpötila: – 5 °C ... + 45 °C
Laskevalla reunalla:
Hehku-/halogeenilamppukuorma / himmen-
nettävät LEDit* 250 W 25 °C:ssa
Binääritulot:
– Kosketusjännite: 3,3 V
– Kosketusvirta: 0,5 mA
– Sähköjohdon maks.pituus: 3 m (ulkoiset tulot)
– Liitäntäjohtimien pituus: 25 cm
Nimellissyöksyjännite: 4 kV
Likaantumisaste: 2
Liitäntäjohdon halkaisija: 4 mm
2
Mitat: 44,4 x 48,6 x 24,9 mm
Radiotaajuus: 868,3 MHz (KNX RF1.R)
Lähetysteho: < 10 mW
Kantama vapaa kenttä: enintään 100 m
* Vaihekulma: LED: 22 W (maks. 25 °C)
LHimmennyskäyttäytymisen poikkeavuuksia
tai toimintahäiriöitä ei voi sulkea kokonaan
pois himmennettäviä lamppuja (erityisesti
LED-lamppuja) käytettäessä jatkuvan tekni-
sen kehityksen vuoksi.
Theben AG vakuuttaa täten, että tämä radiolaitetyyppi
on direktiivin 2014/53/EU mukainen. EU-
yhdenmukaisuusvaatimuksen täydellinen teksti on
saatavilla seuraavasta Internet-osoitteesta:
www.theben.de/red-konformitaet
ADVARSEL
Livsfare på grunn av elektrisk støt eller
brann!
•
Montasje må kun utføres av autorisert elektro-
installatør!
•
Koble fra strømmen før montering/demonte-
ring!
• For detaljerte funksjonsbeskrivelser, vennligst
se KNX-håndboken.
Generell informasjon
• Den trådløse universaldimmeaktuatoren
DU 1 S RF KNX overholder EN 60669-2-1
ved forskriftsmessig montering.
• Den kan monteres i innfellingsbokser med
konvensjonelle pulsbrytere/brytere.
• Binærinngang for potensialfrie kontakter som
pulsbrytere, vinduskontakter, temperatursen-
sorer (I2).
• Ved hjelp av ETS (Engineering Tool) er det
mulig å velge ut applikasjonsprogrammene,
allokere/tildele de spesikke parameterne og
adressene og overføre disse til apparatet.
Tekniske data
Driftsspenning: 230 V AC, 50/60 Hz
Standby-effekt: min.: < 0,4 W
Kontakttype: -kontaktε
Lasttyper: R/L/C
Minimumsbelastning: 2 W
Kapslingsgrad: IP 20
Beskyttelsesklasse: II ved forskriftsmessig
monterin
Driftstemperatur: -5 °C ... + 45 °C
Med bakkantdimming:
Gløde-/halogenlampelast / Dimmbare LED-er*
250 W ved 25 °C
Binærinnganger:
– Kontaktspenning: 3,3 V
– Kontaktstrøm: 0,5 mA
– Maks. kabellengde: 3 m (eksterne innganger)
– Lengde tilkoblingstråder: 25 cm
Nominell støtspenning: 4 kV
Tilsmussingsgrad: 2
Tilkoblingstverrsnitt: 4 mm
2
Mål: 44,4 x 48,6 x 24,9 mm
Frekvens: 868,3 MHz (KNX RF1.R)
Sendeeffekt: < 10 mW
Rekkeviddefelt: opptil 100 m
* Med fasevinkel: LED: 22 W (til 25 °C)
LAvvik i dimmeadferden eller radiostøy kan
ikke utelukkes fra dimmede lamper (spe-
sielt LED-er) på grunn av stadig tekniske
fremskritt.
Herved erklærer Theben AG, at denne trådløse
anleggstypen oppfyller direktivet 2014/53/EU. Hele
teksten i EU-samsvarserklæringen er tilgjengelig på
følgende internettadresse:
www.theben.de/red-konformitaet
UPOZORNĚNÍ
Ohrožení života v důsledku úrazu elektrickým
proudem nebo požáru!
•
Montáž si nechejte provést výhradnĕ od-
borným pracovníkem pro elektrická zařízení!
•
Před montáží/demontáží odpojte síťové
napětí!
• Pro podrobný popis funkcí použijte příručku
KNX.
Obecné informace
• Rádiový univerzální stmívací akční člen
DU 1 S RF KNX splňuje v případě montáže v
souladu s určením požadavky normy
EN 60669-2-1.
• Lze jej instalovat spolu s běžnými tlačítky/
spínači do krabic pod omítkou.
• Binární vstup pro bezpotenciálové kontakty
jako tlačítka, okenní kontakty, snímač teploty
(I2).
• S pomocí ETS (Engineering Tool) lze zvolit
aplikační programy, které zadávají speci-
cké parametry a adresy a přenášejí je do
přístroje.
Technické údaje
Provozní napětí: 230 V AC, 50/60 Hz
Výkon v pohotovostním režimu min.: < 0,4 W
Druh kontaktu: kontakt ε
Druhy zatížení: R/L/C
Minimální zatížení: 2 W
Druh krytí: IP 20
Třída ochrany: II při odpovídající montáži
Provozní teplota: - 5 °C ... + 45 °C
S fázovým řízením:
Zatížení žárovek / halogenových žárovek /
Stmívatelné LED* 250 W při 25 °C
Binární vstupy:
– Kontaktní napětí: 3,3 V
– Kontaktní proud: 0,5 mA
– Max. délka kabelu: 3 m (externí vstupy)
– Délka přípojných drátů: 25 cm
Jmenovité rázové napětí: 4 kV
Stupeň znečištění: 2
Průřez připojení: 4 mm
2
Rozměry: 44,4 x 48,6 x 24,9 mm
Rádiová frekvence: 868,3 MHz (KNX RF1.R)
Ysílací výkon: < 10 mW
Dosah volného pole: až 100 m
* S fázovým řízením se zpožděným spínáním:
LED: 22 W (do 25 °C)
LOdchylky v chování při stmívání nebo
poruchy rádiových vln nejsou u stmívaných
svítidel (obzvláště LED) z důvodu stálého
technického pokroku vyloučeny.
Tímto společnost Theben AG prohlašuje, že tento
typ rádiového zařízení splňuje požadavky směrnice
2014/53/EU. Celý text EU prohlášení o shodě je
k dispozici na následující internetové adrese:
www.theben.de/red-konformitaet
NL
DA
SV
FI
NO
CS
Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | info@theben.de | www.theben.de
DU 1 S RF KNX
4941671
For more information, see
product page
307592 01 13.12.2022
Produktspezifikationen
| Marke: | Theben |
| Kategorie: | Intelligentes Zuhause |
| Modell: | DU 1 S RF KNX |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Theben DU 1 S RF KNX benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Intelligentes Zuhause Theben
1 September 2025
1 September 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
Bedienungsanleitung Intelligentes Zuhause
- AGFEO
- Hom-io
- Airthings
- EQ-3
- Osram
- Vivax
- Elro
- Xiaomi
- Paulmann
- Acer
- Logitech
- Shelly
- ABB
- Smartwares
- Hive
Neueste Bedienungsanleitung für -Kategorien-
1 September 2025
1 September 2025
1 September 2025
31 August 2025
31 August 2025
30 August 2025
30 August 2025
29 August 2025
29 August 2025
28 August 2025
