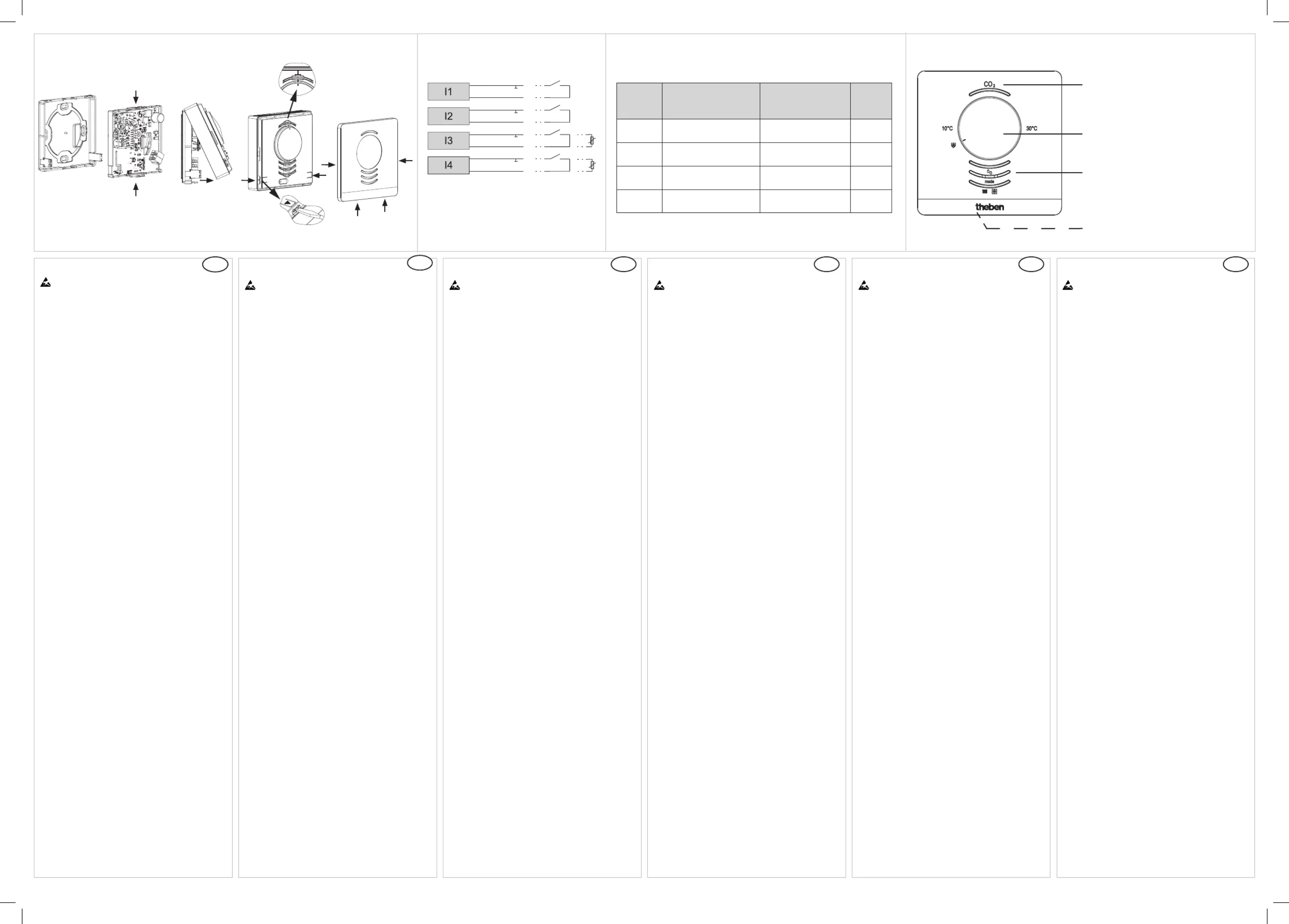

AMUN 716 S KNX7169230

Hotline Theben:

J +49 7474 692-369

Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | [email protected] | www.theben.de

29.01.2018

307248 03

ATENÇÃO

Perigo de morte por choque eléctrico ou

incêndio!

• A montagem deve ser efectuada apenas por

um electricista especializado!

• Antes da montagem/desmontagem activar a

tensão de rede!

PT

Informações gerais

• O sensor de CO2 está conforme a EN 60730-

2-9, em caso de montagem correta

• Para controlo do aquecimento, climatização e

ventilação em instalações KNX

• 3 valores limite independentes parametrizá-

veis para a concentração de CO

2

e humidade

relativa

• Correção do valor de CO

2

no caso de alteração

da pressão do ar (sensor)

• Podem ser ligados sensores de tempera-

tura externos a 2 de 4 entradas binárias

(9070191, 9070459, 9070321)

• Alimentação através de tensão de barramento KNX

• Com o ETS (Engineering Tool) é possível

selecionar os programas de aplicação, atribuir

os parâmetros e endereços especícos e

transmiti-los ao aparelho

Dados técnicos

Tensão de barramento: 21–32 V CC

Corrente absorvida Barramento KNX: max. 15 mA

Escala de medição de CO2: 300–5000 ppm

Escala de medição da temperatura: –5 °C ...

+45 °C (módulo CO

2

: +5 °C ... 40 °C)

Escala de medição de humidade do ar:

1–100 % rF/ ± 3 % precisão

Pressão do ar: 30 000 – 110 000 Pa; ± 100 Pa

precisão

I1-I4: tensão de contacto: 5 V SELV

méd. corrente de contacto: 0,5 mA

corrente máx. de contacto: 5 mA

Comprimento dos os de ligação: 25 cm

Comprimento de cabo máximo: 30 m

Tipo de proteção: IP 20 conforme a EN 60529

Classe de protecção: III conforme EN 60730-1

em caso de montagem correta

Temperatura operacional: + 5 °C ... + 40 °C

Tensão transitória de dimensionamento: 0,8 kV

Grau de poluição: 2

Modo de funcionamento: tipo 1 B em conformi-

dade com a EN 60730-1

Classe de software: A

Utilização correta

• O sensor de CO

2

mede a concentração de CO

2

no ar, a humidade relativa e a temperatura

nos espaços (escritórios, escolas, salas de

reuniões, etc.) bem como a pressão do ar

• Pode ser utilizado também como regulador

de temperatura ambiente

Pode aceder ao banco de dados ETS em

www.theben.de. Para descrições detalhadas

das funções, use o manual KNX.

AVERTISSEMENT

Danger de mort, risque d‘électrocution et

d‘incendie!

• Le montage doit être effectué exclusivement

par un électricien spécialisé!

• Désactiver la tension réseau avant le monta-

ge/ le démontage !

FR

Informations générales

• La sonde de CO

2

répond aux exigences de la nor-

me EN 60730-2-9 en cas de mont. conforme

• Pour la commande du chauffage, de la

climatisation et de la ventilation dans des

installations KNX

• 3 seuils de concentration de CO

2

et d'humi-

dité relative de l'air paramétrables de façon

indépendante

• Correction de la valeur de CO

2

en cas de mo-

dication de la pression de l'air (sonde)

• Des sondes de températures externes

peuvent être raccordées sur 2 des 4 entrées

binaires (9070191, 9070459, 9070321)

• Alimentation via la tension du bus KNX

• L'ETS (Engineering Tool) permet de sélection-

ner les programmes d'application, d'attribuer

les paramètres et les adresses spéciques et

de les transmettre à l'appareil

Caractéristiques techniques

Tension du bus : 21–32 V CC

Courant absorbé du bus KNX : max. 15 mA

Plage de mesure de CO

2

: 300–5 000 ppm

Plage de mesure de la température : –5 °C ...

+45 °C (module CO

2

: +5 °C ... 40 °C)

Plage de mesure de l'humidité de l'air :

1–100 % h.r. / ± 3 % de précision

Pression de l'air : 30 000 – 110 000 Pa ;

± 100 Pa de précision

I1-I4 : tension de contact : 5 V TBTS

Courant de contact moyen. : 0,5 mA

Courant de contact max. : 5 mA

Longueur des câbles de raccordement : 25 cm

Longueur de câble max. : 30 m

Indice de protection : IP 20 selon la norme

EN 60529

Classe de protection : III selon EN 60730-1 en

cas de montage conforme

Température de service : + 5 °C ... + 40 °C

Tension assignée de tenue aux chocs : 0,8 kV

Degré de pollution : 2

Fonctionnement : type 1 B selon EN 60730-1

Classe de logiciel : A

Usage conforme

• La sonde de CO

2

mesure la concentration en

CO

2

dans l'air, l'humidité relative et la tempéra-

ture dans les pièces (bureaux, écoles, salles de

réunion, etc.) ainsi que la pression de l'air

• Également utilisable comme régulateur de

température ambiante

La base de données ETS est disponible à

l'adresse suivante www.theben.de.

Pour les descriptions détaillées des fonctions,

se reporter au manuel KNX.

AVVERTIMENTO

Pericolo di morte per scosse elettriche o incendio!

• Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

• Prima del montaggio o dello smontaggio

scollegare la tensione di rete!

IT

Informazioni generali

• Il sensore di CO

2

è conforme alla norma

EN 60730-2-9 in caso di montaggio conforme

• Per il controllo del riscaldamento, della clima-

tizzazione e della ventilazione in impianti KNX

• 3 soglie parametrizzabili indipendenti per

concentrazione CO

2

e umidità relativa

• Correzione del valore di CO

2

nel caso di varia-

zione della pressione dell'aria (sensore)

• Su 2 di 4 ingressi binari è possibile collegare

sensori termici esterni (9070191, 9070459,

9070321)

• Alimentazione attraverso la tensione bus KNX

• Con l’ETS (Engineering Tool) è possibile sele-

zionare i programmi di applicazione, asseg-

nare e trasmettere all'apparecchio i parametri

e indirizzi specici.

Dati tecnici

Tensione bus KNX: 21–32 V DC

Assorbimento di corrente bus KNX: max 15 mA

Campo di misurazione CO

2

: 300–5000 ppm

Campo di misurazione temperatura: –5 °C ...

+45 °C (modulo CO

2

: +5 °C ... 40 °C)

Campo di misurazione umidità: precisione

1–100 % rF/ ± 3 %

Pressione dell'aria: 30 000 – 110 000 Pa; pre-

cisione ± 100 Pa

I1-I4: tensione di contatto: 5 V SELV

interm. corrente di contatto: 0,5 mA

max. corrente di contatto: 5 mA

Lunghezza dei cavi di collegamento: 25 cm

Max. lunghezza cavo: 30 m

Tipo di protezione: IP 20 secondo EN 60529

Classe di protezione: III secondo EN 60730-1

con montaggio conforme

Temperatura d'esercizio: + 5 °C ... + 40 °C

Sovratensione transitoria nominale: 0,8 kV

Grado di inquinamento: 2

Funzionamento: tipo 1 B secondo EN 60730-1

Classe software: A

Uso conforme

• Il sensore di CO

2

misura la concentrazione di

CO

2

nell'aria, l'umidità relativa e la tempe-

ratura negli ambienti (ufci, scuole, sale

riunioni, ecc.) e la pressione dell'aria

• Utilizzabile anche come regolatore di tempe-

ratura

La banca dati ETS si trova su www.theben.de.

Per descrizioni di funzionamento dettagliate

fare riferimento al manuale KNX.

ADVERTENCIA

¡Peligro de muerte por descarga elétrica o

incendio!

• ¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

• ¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

ES

Información general

• El sensor CO

2

se ajusta a la norma EN

60730-2-9 en caso de montaje conforme a

lo previsto

• Para el control de la calefacción, la climatiza-

ción y la ventilación en instalaciones KNX

• 3 umbrales de conguración independiente

para la concentración de CO

2

y la humedad

relativa

• Corrección del valor de CO

2

en caso de modi-

cación de la presión de aire (sensor)

• Pueden conectarse sensores de tempera-

tura externos a 2 de 4 entradas binarias

(9070191, 9070459, 9070321)

• Suministro mediante tensión de bus KNX

• El ETS (Engineering Tool) permite seleccionar

programas de aplicación, asignar parámetros es-

pecícos y direcciones y transmitirlos al aparato

Datos técnicos

Tensión de bus: 21–32 V CC

Consumo de corriente del bus KNX: máx. 15 mA

Gama de medida CO

2

: 300–5000 ppm

Gama de medida de temperatura: –5 °C ... +45 °C

(módulo CO

2

: +5 °C ... 40 °C)

Gama de medida de la humedad del aire:

1–100 % rF/ ± 3 % precisión

Presión de aire: 30 000 – 110 000 Pa; ± 100 Pa

precisión

I1-I4: tensión de contacto: 5 V SELV

Med. corriente de contacto: 0,5 mA

Máx. corriente de contacto: 5 mA

Longitud de los hilos de conexión: 25 cm

Longitud máx del cable: 30 m

Grado de protección: IP 20 según EN 60529

Clase de protección: III según EN 60730-1 para

un montaje conforme a lo previsto

Temperatura de funcionamiento: + 5 °C ... + 40 °C

Impulso de sobretensión admisible: 0,8 kV

Grado de polución: 2

Modo de acción: tipo 1 B según EN 60730-1

Clase de software: A

Uso previsto

• El sensor CO

2

mide la concentración de CO

2

en

el aire, la humedad relativa y la temperatura

de los recintos (ocinas, colegios, salas de

reuniones, etc.), así como la presión del aire

• Utilizable también como regulador de tem-

peratura

Encontrará la base de datos ETS en

www.theben.de.

Consulte el manual KNX si desea obtener una

descripción detallada del funcionamiento.

WARNUNG

Lebensgefahr durch elektrischen Schlag

oder Brand!

• Montage ausschließlich von Elektrofachkraft

durchführen lassen!

• Vor Montage/Demontage Netzspannung

freischalten!

DE

Allgemeine Infos

• Der CO

2

-Sensor entspricht EN 60730-2-9 bei

bestimmungsgemäßer Montage

• Zur Steuerung von Heizung, Klima und Lüf-

tung in KNX-Anlagen

• 3 unabhängige parametrierbare Schwellen für

CO

2

-Konzentration und relative Feuchtigkeit

• Korrektur des CO

2

-Wertes bei Änderung des

Luftdrucks (Sensor)

• An 2 von 4 Binäreingängen können externe

Temperatursensoren angeschlossen werden

(9070191, 9070459, 9070321)

• Versorgung über Busspannung KNX

• Mit der ETS (Engineering Tool) können Appli-

kationsprogramme ausgewählt, die spezi-

schen Parameter und Adressen vergeben und

in das Gerät übertragen werden

Technische Daten

Busspannung: 21–32 V DC

Stromaufnahme KNX-Bus: max. 15 mA

Messbereich CO

2

: 300–5000 ppm

Messbereich Temperatur: –5 °C ... +45 °C

(CO

2

-Modul: +5 °C ... 40 °C)

Messbereich Luftfeuchtigkeit: 1–100 % rF/

± 3 % Genauigkeit

Luftdruck: 30 000 – 110 000 Pa; ± 100 Pa

Genauigkeit

I1-I4: Kontaktspannung: 5 V SELV

mittl. Kontaktstrom: 0,5 mA

max. Kontaktstrom: 5 mA

Länge der Anschlussdrähte: 25 cm

Max. Kabellänge: 30 m

Schutzart: IP 20 nach EN 60529

Schutzklasse: III nach EN 60730-1 bei bestim-

mungsgemäßer Montage

Betriebstemperatur: + 5 °C ... + 40 °C

Bemessungsstoßspannung: 0,8 kV

Verschmutzungsgrad: 2

Wirkungsweise: Typ 1 B nach EN 60730-1

Softwareklasse: A

Bestimmungsgemäße Verwendung

• Der CO

2

-Sensor misst die CO

2

-Konzentration

in der Luft, die relative Feuchtigkeit und

die Temperatur in Räumen (Büros, Schulen,

Tagungsräumen etc.) sowie den Luftdruck

• Auch als Raumtemperaturregler verwendbar

Die ETS-Datenbank finden Sie unter

www.theben.de.

Für detaillierte Funktionsbeschreibungen ver-

wenden Sie bitte das KNX-Handbuch.

Mais informações

http://qr.theben.de/

p/pt7169230

Informations supplémentaires

http://qr.theben.de/

p/7169230fr

Maggiori informazioni

http://qr.theben.de/

p/7169230it

Información adicional

http://qr.theben.de/

p/es7169230

Weitere Informationen

http://qr.theben.de/

p/7169230de

Further information

http://qr.theben.de/

p/7169230en

WARNING

Danger of death through electric shock or

re!

• Installation should only be carried out by

professional electrician!

• Disconnect the mains power supply prior to

installation and/or disassembly!

EN

General information

• The CO

2

sensor conforms with EN 60730-2-9

if correctly installed

• For heating, ventilation and air conditioning

control in KNX systems

• 3 independent, congurable thresholds for

CO

2

concentration and relative humidity

• Correction of the CO

2

value when the air

pressures changes (sensor)

• External temperature sensors can be con-

nected to 2 of 4 binary inputs (9070191,

9070459, 9070321)

• Power supply via bus voltage KNX

• The ETS (Engineering Tool) can be used to

select application programmes, to assign the

specic parameters and addresses, and to

transfer them to the device

Technical data

Bus voltage KNX: 21–32 V DC,

Power input KNX bus: max. 15 mA

Measurement range CO

2

: 300–5000 ppm

Measurement range temperature: –5 °C ... +45 °C

(CO

2

module: +5 °C ... 40 °C)

Measurement range humidity: 1–100 % rh/

± 3 % accuracy

Air pressure: 30 000 – 110 000 Pa; ± 100 Pa

accuracy

I1-I4: contact voltage: 5 V SELV

aver. contact current: 0.5 mA

max. contact current: 5 mA

Length of the connecting wires: 25 cm

Max. cable length: 30 m

Protection rating: IP 20 in accordance with

EN 60529

Protection class: III in accordance with

EN 60730-1 subject to correct installation

Operating temperature: + 5 °C ... + 40 °C

Rated impulse voltage: 0.8 kV

Pollution degree: 2

Mode of operation: type 1 B in accordance with

EN 60730-1

Software class: A

Proper use

• The CO

2

sensor measures the CO

2

concentra-

tion in the air, the relative humidity, and the

temperature in rooms (ofces, schools, mee-

ting rooms etc.) as well as the air pressure

• Can also be used as a room temperature

controller

The ETS database is available at www.theben.de.

Please refer to the KNX manual for detailed

function descriptions.

Produktspezifikationen
