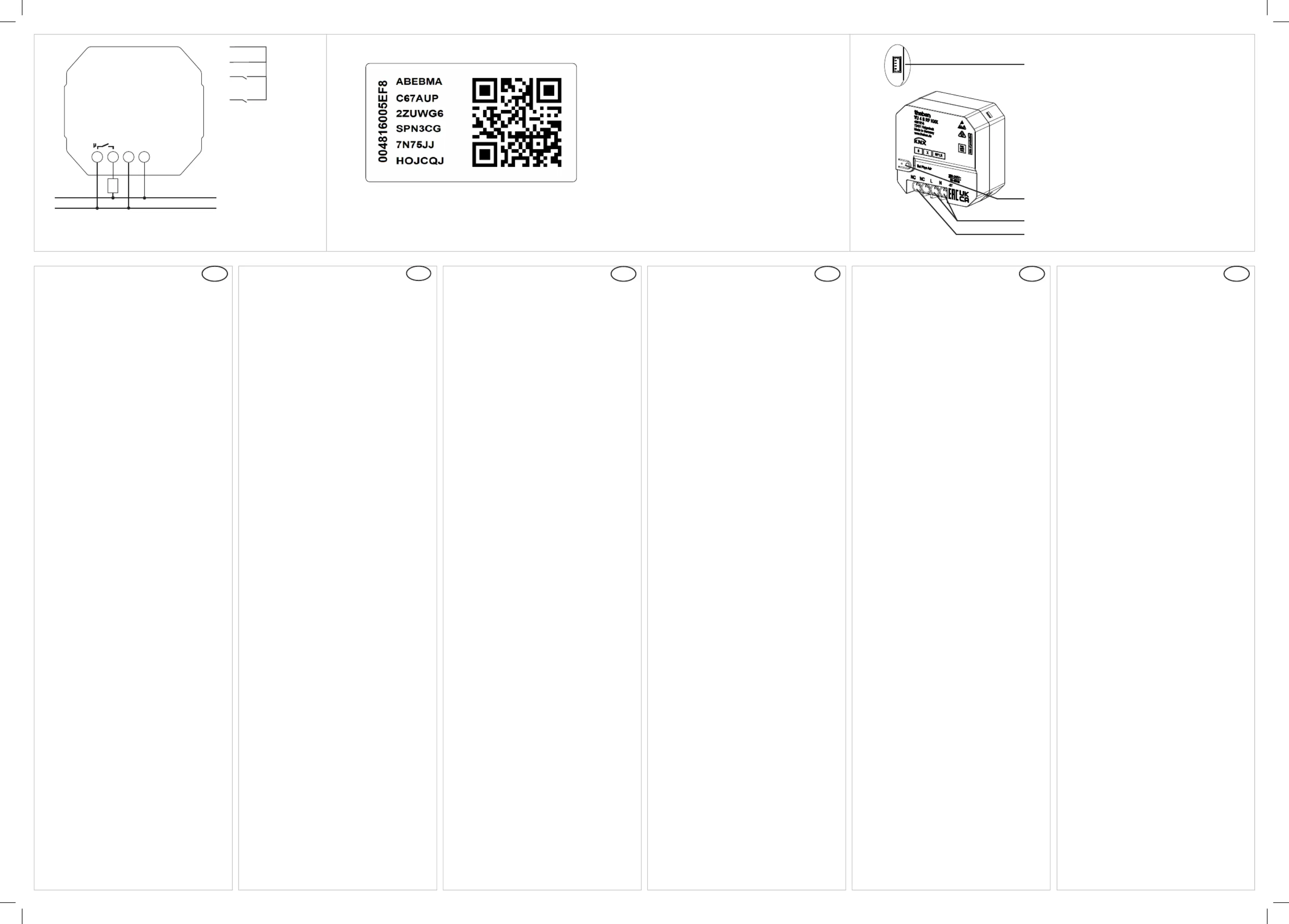

Hotline Theben:

J +49 7474 692-369

WARNUNG

Lebensgefahr durch elektrischen Schlag oder

Brand!

• Montage ausschließlich von Elektrofachkraft

durchführen lassen!

• Vor Montage/Demontage Netzspannung

freischalten!

• Für detaillierte Funktionsbeschreibungen das

KNX-Handbuch verwenden.

Allgemeine Infos

• Der Unterputz-Heizungsaktor EU 1 S RF KNX mit

Funk entspricht EN 60730-2-9 bei bestim-

mungsgemäßer Montage.

• Er kann mit konventionellen Tastern/Schaltern

in Unterputzdosen eingebaut werden.

• Direkter Anschluss von elektrischen Heiz- oder

Kühlsystemen

• Binäreingang für potenzialfreie Kontakte wie

Taster, Fensterkontakte, Temperatursensor (I2)

• An I2 können die als Zubehör erhältlichen

Temperatursensoren 9070496, 9070459 und

der Fußbodensensor 9070321 angeschlossen

werden.

• Mit der ETS (Engineering Tool) können Applika-

tionsprogramme ausgewählt, die spezischen

Parameter und Adressen vergeben und in das

Gerät übertragen werden.

Technische Daten

Betriebsspannung: 230–240 V AC, 50–60 Hz

Standby Leistung: 0,45 W

Kontaktart: μ-Kontakt

Schaltleistung: 10 A (bei 240 V AC, cos = 1)ϕ

Mindestlast: 12 V/100 mA

Wirkungsweise: Typ 1 B

Betriebstemperatur: – 5 °C ... + 45 °C

Binäreingänge:

– Kontaktspannung: 3,3 V

– Kontaktstrom: 0,5 mA

– Max. Kabellänge: 3 m (externe Eingänge)

– Länge Anschlussdrähte: 25 cm

Verschmutzungsgrad: 2

Bemessungsstoßspannung: 4 kV

Software: Klasse A

Anschlussquerschnitt: 4 mm

2

Abmessungen: 44,4 x 48,6 x 24,9 mm

Funkfrequenz: 868,3 MHz (KNX RF1.R)

Sendeleistung: < 10 mW

Reichweite Freifeld: bis zu 100 m

Hiermit erklärt die Theben AG, dass dieser Funkan-

lagentyp der Richtlinie 2014/53/EU entspricht. Der

vollständige Text der EU-Konformitätserklärung ist

unter der folgenden Internetadresse verfügbar:

www.theben.de/red-konformitaet

Die ETS-Datenbank nden Sie unter

www.theben.de.

DE

WARNING

Danger of death through electric shock

or re!

• Installation should only be carried out by

professional electrician!

• Disconnect the mains power supply prior to

installation and/or disassembly!

• Please refer to the KNX manual for detailed

functional descriptions.

General information

• The ush-mounted heating actuator EU 1 S RF

KNX with radio complies with EN 60730-2-9

when installed as intended.

• It can be installed with conventional push but-

tons/switches in ush-mounted boxes.

• Direct connection of electric heating or cooling

systems

• Binary input for oating contacts, such as push

buttons, window contacts, temperature sensors

(I2)

• The temperature sensors 9070496, 9070459

and the oor sensor 9070321 available as

accessories can be connected to I2.

• The ETS (Engineering Tool) is used to select

application programmes, to assign specic

parameters and addresses, and to transfer them

to the device.

Technical data

Operating voltage: 230–240 V AC, 50–60 Hz

Standby output: 0,45 W

Type of contact: μ-contact

Switching capacity: 10 A (at 240 V AC, cos = 1)ϕ

Minimum load: 12 V/100 mA

Mode of operation: type 1 B

Operating temperature: – 5 °C ... + 45 °C

Binary inputs:

– Contact voltage: 3.3 V

– Contact current: 0.5 mA

– Max. cable length: 3 m (external inputs)

– Length of connecting wires: 25 cm

Pollution degree: 2

Rated impulse withstand voltage: 4 kV

Software: class A

Connection cross-section: 4 mm

2

Dimensions: 44.4 x 48.6 x 24.9 mm

Radio frequency: 868,3 MHz (KNX RF1.R)

Transmission power: < 10 mW

Range open eld: up to 100 m

Theben AG herewith declares that this type of radio

installation complies with Directive 2014/53/EU. The

complete text of the EU Declaration of Conformity is

available at the following Internet address:

www.theben.de/red-konformitaet

The ETS database is available at

www.theben.de.

EN

AVERTISSEMENT

Danger de mort, risque d‘électrocution et

d‘incendie!

• Le montage doit être effectué exclusivement

par un électricien spécialisé!

• Désactiver la tension réseau avant le monta-

ge/ le démontage !

• Pour la description détaillée des fonctions, se

reporter au manuel KNX.

Informations générales

• L’actionneur de chauffage encastré EU 1 S RF

KNX avec radio est conforme à la norme EN

60730-2-9 en cas de montage conforme.

• Il peut être monté avec des boutons-poussoirs/

interrupteurs conventionnels dans des boîtiers

encastrés.

• Raccordement direct de systèmes de chauffage

ou de refroidissement électriques

• Entrée binaire pour contacts sans potentiel tels

que boutons-poussoirs, contacts de fenêtre et

sonde de température (I2)

• Les sondes de température 9070496, 9070459

et le capteur de plancher 9070321 disponibles

en tant qu’accessoires peuvent être raccordés

à I2.

• L‘ETS (Engineering Tool) permet de sélectionner

les programmes d‘application, d‘attribuer les

paramètres et les adresses spéciques et de les

transmettre à l‘appareil.

Caractéristiques techniques

Tension de service : 230–240 V AC, 50–60 Hz

Puissance en veille : 0,45 W

Type de contact : contact μ

Puissance de commutation : 10 A (à 240 V CA,

cos = 1)ϕ

Charge minimale : 12 V/100 mA

Fonctionnement : type 1 B

Température de service : – 5 °C ... + 45 °C

Entrées binaires :

– Tension de contact : 3,3 V

– Courant de contact : 0,5 mA

– Longueur de câble max. : 3 m (entrées ext.)

– Longueur des câbles de connexion : 25 cm

Degré de pollution : 2

Tension assignée de tenue aux chocs : 4 kV

Software en classe : A

Section de raccordement : 4 mm

2

Dimensions : 44,4 x 48,6 x 24,9 mm

Fréquence radio : 868,3 MHz (KNX RF1.R)

Puissance d‘émission : < 10 mW

Portée en champ libre : jusqu‘à 100 m

Par la présente, Theben AG déclare que ce type de

système radio est conforme à la directive 2014/53/

UE. Le texte intégral de la déclaration de conformité

de l‘UE est disponible à l‘adresse Internet suivante :

www.theben.de/red-konformitaet

La base de données ETS est disponible à l‘adresse

suivante www.theben.de.

FR

AVVERTIMENTO

Pericolo di morte per scosse elettriche o incendio!

• Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

• Prima del montaggio o dello smontaggio scol-

legare la tensione di rete!

• Per descrizioni di funzionamento dettagliate

fare riferimento al manuale KNX.

Informazioni generali

• L‘attuatore per sistemi di riscaldamento da

incasso EU 1 S RF KNX con radio è conforme

alla norma EN 60730-2-9 se montato come

previsto.

• È possibile installarlo con i pulsanti/interruttori

convenzionali in scatole a incasso.

• Collegamento diretto di sistemi di riscaldamento

o raffreddamento elettrici

• Ingresso binario per contatti a potenziale zero

come testi, contatti nestra, sensore termico (I2)

• All‘I2 è possibile collegare i sensori termici

9070496, 9070459 e il sensore a pavimento

9070321 disponibili come accessori.

• Con l’ETS (Engineering Tool) è possibile selezi-

onare i programmi di applicazione, assegnare

e trasmettere all‘apparecchio i parametri e

indirizzi specici.

Dati tecnici

Tensione d‘esercizio: 230–240 V AC, 50–60 Hz

Potenza in standby: 0,45 W

Tipo di contatto: contatto μ

Potenza di commutazione: 10 A (a 240 V AC,

cos = 1)ϕ

Carico minimo: 12 V/100 mA

Funzionamento: tipo 1 B

Temperatura d‘esercizio: – 5 °C ... + 45 °C

Ingressi binari:

– Tensione di contatto: 3,3 V

– Corrente di contatto: 0,5 mA

– Max. lunghezza cavo: 3 m (ingressi esterni)

– Lunghezza cavi di collegamento: 25 cm

Grado di inquinamento: 2

Sovratensione transitoria nominale: 4 kV

Classe di software: A

Sezione di collegamento: 4 mm

2

Dimensioni: 44,4 x 48,6 x 24,9 mm

Frequenza radio: 868,3 MHz (KNX RF1.R)

Potenza di trasmissione: < 10 mA

Gamma campo libero: no a 100 m

Con la presente, Theben AG dichiara che questo tipo

di impianto radio è conforme alla direttiva 2014/53/

UE. Il testo completo della dichiarazione di conformità

UE è disponibile al seguente indirizzo Internet:

www.theben.de/red-konformitaet

La banca dati ETS si trova

www.theben.de.

IT

ADVERTENCIA

¡Peligro de muerte por descarga elétrica o

incendio!

• ¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

• ¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

• Consulte el manual KNX si desea obtener una

descripción detallada del funcionamiento.

Información general

• El actuador de calefacción empotrado EU 1

S RF KNX con radio se ajusta a la norma EN

60730-2-9 si el montaje se efectúa conforme a

lo previsto.

• Se pueden montar en cajas empotradas con

pulsadores/interruptores convencionales.

• Conexión directa de sistemas eléctricos de

calefacción o refrigeración

• Entrada binaria para contactos libres de poten-

cial como pulsadores, contactos de ventanas,

sensores de temperatura (I2)

• Los sensores de temperatura 9070496,

9070459 y el sensor de suelo 9070321 disponi-

bles como accesorios pueden conectarse a I2.

• El ETS (Engineering Tool) permite seleccionar

programas de aplicación, asignar parámetros

especícos y direcciones y transmitirlos al

aparato.

Datos técnicos

Tensión de servicio: 230–240 V AC, 50–60 Hz

Potencia en standby: 0,45 W

Tipo de contacto: contacto μ

Potencia de conmutación: 10 A (a 240 V CA,

cos = 1)ϕ

Carga mínima: 12 V/100 mA

Modo de funcionamento: tipo 1 B

Temperatura de funcionamiento: – 5 °C ... + 45 °C

Entrada binaria:

– Tensión de contacto: 3,3 V

– Corriente de contacto: 0,5 mA

– Longitud de cable máxima: 3 m (entradas ext.)

– Longitud de los cables de conexión: 25 cm

Grado de polución: 2

Impulso de sobretensión admisible: 4 kV

Clase de software: A

Sección de conexión: 4 mm

2

Dimensiones: 44,4 x 48,6 x 24,9 mm

Frecuencia de radio: 868,3 MHz (KNX RF1.R)

Potencia de envío: < 10 mA

Campo libre de alcance: hasta 100 m

Theben AG declara expresamente que este tipo

de instalación radioeléctrica cumple la directiva

2014/53/CE. El texto completo de la declaración

de conformidad CE está disponible en la siguiente

dirección de Internet:

www.theben.de/red-konformitaet

Encontrará la base de datos ETS en

www.theben.de.

ES

ATENÇÃO

Perigo de morte por choque eléctrico ou

incêndio!

• A montagem deve ser efectuada apenas por

um electricista especializado!

• Antes da montagem/desmontagem activar a

tensão de rede!

• Para descrições detalhadas das funções, use o

manual KNX.

Informações gerais

• O atuador de aquecimento embutido EU 1 S

RF KNX sem os está em conformidade com a

norma EN 60730-2-9 quando instalado como

previsto.

• Pode ser integrado em caixas embutidas com

botões/interruptores convencionais.

• Ligação direta de sistemas elétricos de aqueci-

mento ou de refrigeração

• Entrada binária para contactos isentos de po-

tencial como botão, contactos da janela, sensor

de temperatura (I2)

• Os sensores de temperatura 9070496, 9070459

e o sensor de chão 9070321, que estão disponí-

veis como acessórios, podem ser ligados a I2.

• Com a ETS (Engineering Tool) podem ser seleci-

onados os programas da aplicação, atribuídos os

parâmetros e endereços especícos e efetuada

a sua transferência para o aparelho.

Dados técnicos

Tensão de serviço: 230–240 V AC, 50–60 Hz

Potência em standby: 0,45 W

Tipo de contacto: contacto μ

Potência de comutação: 10 A (com 240 V CA,

cos = 1ϕ

Carga mínima: 12 V/100 mA

Modo de funcionamento: tipo 1 B

Temperatura operacional: – 5 °C ... + 45 °C

Entradas binárias:

– Tensão de contacto: 3,3 V

– Corrente de contacto: 0,5 mA

– Comprimento máx. de cabo: 3 m (entradas ext.)

– Comprimento dos os de ligação: 25 cm

Grau de poluição: 2

Tensão transitória de dimensionamento: 4 kV

Classe do software: A

Secção transversal de ligação: 4 mm

2

Dimensões: 44,4 x 48,6 x 24,9 mm

Radiofrequência: 868,3 MHz (KNX RF1.R)

Potência de envio: < 10 mA

Campo livre de alcance: até 100 m

A Theben AG declara pelo presente documento que

este tipo de instalação por rádio corresponde à

diretiva 2014/53/UE. O texto completo da declaração

de conformidade UE encontra-se disponível nos se-

guintes endereços da internet:

www.theben.de/red-konformitaet

Pode aceder ao banco de dados da ETS em

www.theben.de.

PT

Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | [email protected] | www.theben.de

307616 01 14.12.2022

EU 1 S RF KNX

4941642

For more information, see

product page

Produktspezifikationen
