Hotline Theben:

J +49 7474 692-369

Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | [email protected] | www.theben.de

21.09.2023307305 03

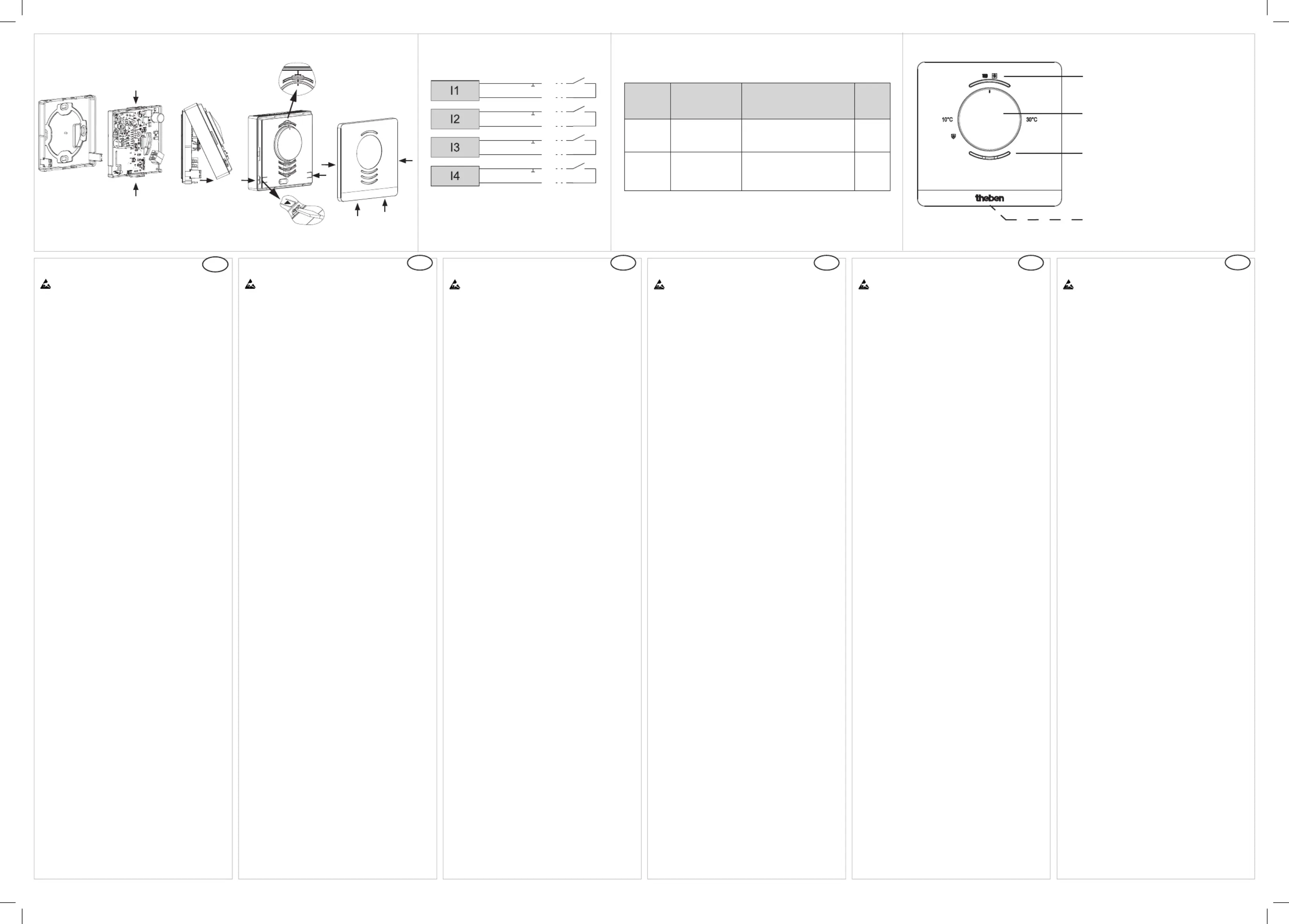

LUXORliving R718

4800480

ATENÇÃO

Perigo de morte por choque eléctrico ou

incêndio!

• A montagem deve ser efectuada apenas por

um electricista especializado!

• Antes da montagem/desmontagem activar a

tensão de rede!

• Para outras descrições de funções, consulte o

manual LUXORliving.

PT

Informações gerais

• O regulador de temperatura ambiente da

série LUXORliving está em conformidade com

a norma EN 60730-2-9, em caso de monta-

gem correcta

• Corresponde ao tipo 1 de acordo com

IEC/EN 60730-1

• O LUXORliving R718 pode ser operado manu-

almente

• Para controlo do aquecimento/ventilação em

instalações LUXORliving

• 4 Entradas binárias

• Colocação em funcionamento com o software

LUXORplug e operação fácil com a App

LUXORplay (para Android e iOS):

www.LUXORliving.co.uk

• Em caso de utilização num sistema KNX, a

programação ocorre com o ETS

Dados técnicos

Tensão de barramento: 21–32 V CC

Corrente absorvida barramento KNX: máx. 12 mA

Escala de medição da temperatura:

–5 °C ... + 45 °C

I1-I4: tensão de contacto: 5 V SELV

méd. corrente de contacto: 0,5 mA

corrente máx. de contacto: 5 mA

Comprimento máx. do cabo: 30 m

Tipo de proteção: IP 20 conforme a EN 60529

Classe de protecção: III

Temperatura operacional: + 5 °C ... + 40 °C

Tensão transitória de dimensionamento: 0,8 kV

Grau de poluição: 2

Classe de software: A

Utilização correta

• O regulador de temperatura mede a tempera-

tura; compara a temperatura ambiente atual

nas divisões residenciais e de escritórios

com o ajuste da temperatura e comanda os

aparelhos de aquecimento e de refrigeração

de acordo com as necessidades (por exemplo,

radiador ou tetos refrigerados)

• Para aplicação tanto em residências como

em pequenos edifícios empresariais e de

escritórios

Pode aceder ao banco de dados ETS em

www.theben.de.

AVERTISSEMENT

Danger de mort, risque d‘électrocution et

d‘incendie!

• Le montage doit être effectué exclusivement

par un électricien spécialisé!

• Désactiver la tension réseau avant le monta-

ge/ le démontage !

• Pour d'autres descriptions de fonction, se

reporter au manuel LUXORliving.

FR

Informations générales

• Le régulateur de température ambiante

de la série LUXORliving répond à la norme

EN 60730-2-9 si le montage est conforme

• Correspond au type 1 selon CEI/EN 60730-1

• LUXORliving R718 peut être commandé

manuellement

• Pour la commande du chauffage/de la clima-

tisation dans des installations LUXORliving

• 4 entrées binaires

• Mise en service avec LUXORplug et comman-

de aisée par le biais de l'appli LUXORplay

(pour Android et iOS) : www.LUXORliving.fr

• En cas d'intégration dans un système KNX, la

programmation s'opère via l'ETS

Caractéristiques techniques

Tension du bus : 21–32 V CC

Courant absorbé du bus KNX : max. 12 mA

Plage de mesure de la température : –5 °C ...

+ 45 °C

I1-I4 : tension de contact : 5 V TBTS

Courant de contact moyen : 0,5 mA

Courant de contact max. : 5 mA

Longueur de câble max. : 30 m

Indice de protection : IP 20 selon EN 60529

Classe de protection : III

Température de service : + 5 °C ... + 40 °C

Tension assignée de tenue aux chocs : 0,8 kV

Degré de pollution : 2

Classe de logiciel : A

Usage conforme

• Le régulateur de la température ambian-

te mesure la température ; il compare la

température ambiante dans les pièces à vivre

et les bureaux à la température de consigne

réglée et commande les systèmes de chauf-

fage et de climatisation (par ex. radiateurs ou

plafonds réfrigérés) en conséquence

• Pour utilisation dans des bâtiments privés,

plurifonctionnels et de bureaux

La base de données ETS est disponible à

l'adresse suivante www.theben.de.

AVVERTIMENTO

Pericolo di morte per scosse elettriche o

incendio!

• Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

• Prima del montaggio o dello smontaggio

scollegare la tensione di rete!

• Per maggiori descrizioni del funzionamento

fare riferimento al manuale LUXORliving.

IT

Informazioni generali

• Il regolatore di temperatura della serie

LUXORliving è conforme alla norma EN

60730-2-9 se montato in modo conforme

• Corresponde al tipo 1 según IEC/EN 60730-1

• Il LUXORliving R718 può essere azionato

manualmente

• Per il controllo di riscaldamento/climatizzazi-

one in impianti LUXORliving

• 4 ingressi binari

• Messa in funzione con il software LUXORplug

e utilizzo semplice grazie all'applicazione

LUXORplay (per Android e iOS):

www.LUXORliving.it

• In caso di impiego in un sistema KNX, la

programmazione avviene tramite ETS

Dati tecnici

Tensione bus KNX: 21–32 V DC

Assorbimento di corrente bus KNX: max 12 mA

Campo di misurazione temperatura:

–5 °C ... + 45 °C

I1-I4: tensione di contatto: 5 V SELV

interm. corrente di contatto: 0,5 mA

max. corrente di contatto: 5 mA

Lunghezza cavo max.: 30 m

Tipo di protezione: IP 20 secondo EN 60529

Classe di protezione: III

Temperatura d'esercizio: + 5 °C ... + 40 °C

Sovratensione transitoria nominale: 0,8 kV

Grado di inquinamento: 2

Classe software: A

Uso conforme

• Il regolatore della temperatura ambiente

misura la temperatura; confronta la tempe-

ratura ambiente attuale nell'abitazione o in

ufcio con la temperatura nominale imposta-

ta e controlla gli apparecchi di riscaldamento

e raffreddamento in base al fabbisogno (per

es. radiatori o impianto di raffrescamento a

softto)

• Per l'uso nell'edilizia abitativa privata, piccoli

ufci e edici commerciali

La banca dati ETS si trova su

www.theben.de.

ADVERTENCIA

¡Peligro de muerte por descarga elétrica o

incendio!

• ¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

• ¡Desconecte la tensión de red, antes de pro-

ceder al montaje o desmontaje!

• Descripciones de función adicionales en el

manual LUXORliving.

ES

Información general

• El regulador de temperatura ambiente de la

serie LUXORliving se corresponde con

EN 60730-2-9 cuando el montaje se realiza

correctamente

• Corresponde al tipo 1 según IEC/EN 60730-1

• LUXORliving R718 puede manejarse manu-

almente

• Para el control de la calefacción/refrigeración

en instalaciones LUXORliving

• 4 entradas binarias

• Puesta en servicio con el software LUXORplug

y manejo sencillo con la App LUXORplay (para

Android e iOS): www.LUXORliving.es

• Al utilizar un sistema KNX, la programación se

realiza con el ETS

Datos técnicos

Tensión de bus: 21–32 V CC

Consumo de corriente del bus KNX: máx. 12 mA

Gama de medida de temperatura:

–5 °C ... + 45 °C

I1-I4: tensión de contacto: 5 V SELV

Med. corriente de contacto: 0,5 mA

Máx. corriente de contacto: 5 mA

Longitud máx del cable: 30 m

Grado de protección: IP 20 según EN 60529

Clase de protección: III

Temperatura de funcionamiento:

+ 5 °C ... + 40 °C

Impulso de sobretensión admisible: 0,8 kV

Grado de polución: 2

Clase de software: A

Uso previsto

• El regulador de temperatura ambiente mide

la temperatura. Compara la temperatura

ambiente actual en viviendas y espacios de

ocinas con la temperatura nominal ajustada,

y controla en función de las necesidades los

aparatos de calefacción y refrigeración (p. ej.

radiadores o techos refrigerantes)

• Para la utilización en viviendas privadas y

en pequeños edicios de ocinas y edicios

funcionales

Encontrará la base de datos ETS en

www.theben.de.

WARNUNG

Lebensgefahr durch elektrischen Schlag oder

Brand!

• Montage ausschließlich von Elektrofachkraft

durchführen lassen!

• Vor Montage/Demontage Netzspannung

freischalten!

• Weitere Funktionsbeschreibungen im

LUXORliving-Handbuch.

DE

Allgemeine Infos

• Der Raumtemperaturregler der LUXORliving-

Serie entspricht EN 60730-2-9 bei bestim-

mungsgemäßer Montage

• Gerät entspricht Typ 1 nach IEC/EN 60730-1

• LUXORliving R718 kann manuell bedient

werden

• Zur Steuerung von Heizung/Kühlung in

LUXORliving-Anlagen

• 4 Binäreingänge

• Inbetriebnahme mit der Software LUXORplug

und einfache Bedienung mit der App

LUXORplay (für Android und iOS):

www.LUXORliving.de

• Bei Verwendung in einem KNX-System erfolgt

die Programmierung mit der ETS

Technische Daten

Busspannung KNX: 21–32 V DC

Stromaufnahme KNX-Bus: max. 12 mA

Messbereich Temperatur: –5 °C ... + 45 °C

I1-I4: Kontaktspannung: 5 V SELV

mittl. Kontaktstrom: 0,5 mA

max. Kontaktstrom: 5 mA

Max. Kabellänge: 30 m

Schutzart: IP 20 nach EN 60529

Schutzklasse: III

Betriebstemperatur: + 5 °C ... + 40 °C

Bemessungsstoßspannung: 0,8 kV

Verschmutzungsgrad: 2

Softwareklasse: A

Bestimmungsgemäße Verwendung

• Der Raumtemperaturregler misst die Tem-

peratur; er vergleicht die aktuelle Raum-

temperatur in Wohn- und Büroräumen mit

der eingestellten Solltemperatur und steuert

gemäß Bedarf Heiz- und Kühlgeräte (z. B.

Heizkörper oder Kühldecken)

• Für den Einsatz im privaten Wohnbau und in

kleineren Büro- und Zweckgebäuden

Die ETS-Datenbank finden Sie unter

www.theben.de.

Mais informações

http://qr.theben.de/

p/pt4800480

Informations supplémentaires

http://qr.theben.de/

p/4800480fr

Maggiori informazioni

http://qr.theben.de/

p/4800480it

Información adicional

http://qr.theben.de/

p/es4800480

Weitere Informationen

http://qr.theben.de/

p/4800480de

Further information

http://qr.theben.de/

p/4800480en

LUXORplayLUXORplug

LUXORliving

WARNING

Danger of death through electric shock or

re!

• Installation should only be carried out by

professional electrician!

• Disconnect the mains power supply prior to

installation and/or disassembly!

• Further functional descriptions in the

LUXORliving handbook.

EN

General information

• The room temperature controller of the

LUXORliving series conforms with EN 60730-

2-9 if correctly installed

• Corresponds to type 1 in accordance with

IEC/EN 60730-1

• LUXORliving R718 can be operated manually

• For heating/cooling control in LUXORliving

systems

• 4 binary inputs

• Start-up using the LUXORplug software and

easy operation using the LUXORplay app (for

Android and iOS): www.LUXORliving.co.uk

• When used in a KNX system, programming is

completed with the ETS

Technical data

Bus voltage KNX: 21–32 V DC,

Power input KNX bus: max. 12 mA

Measurement range temperature: –5 °C ... +

45 °C

I1-I4: contact voltage: 5 V SELV

aver. contact current: 0.5 mA

max. contact current: 5 mA

Max. cable length: 30 m

Protection rating: IP 20 in accordance with

EN 60529

Protection class: III

Operating temperature: + 5 °C ... + 40 °C

Rated impulse voltage: 0.8 kV

Pollution degree: 2

Software class: A

Proper use

• The room temperature controller measures

the temperature; it compares the current

room temperature in living and ofce rooms

with the set temperature, and controls accor-

ding to the demand of heating and cooling

devices (e.g. radiators or cooling ceilings)

• For use in private buildings and in smaller

ofce and single-purpose buildings

The ETS database is available at

www.theben.de.

Produktspezifikationen
