Hotline Theben:

J +49 7474 692-369

WARNUNG!

Lebensgefahr durch elektrischen Schlag oder

Brand!

•

Montage ausschließlich von Elektrofachkraft

durchführen lassen!

•

Vor Montage/Demontage Netzspannung

freischalten!

•

Ausführliche Bedienungsanleitung im Internet

beachten!

Allgemeine Infos

•

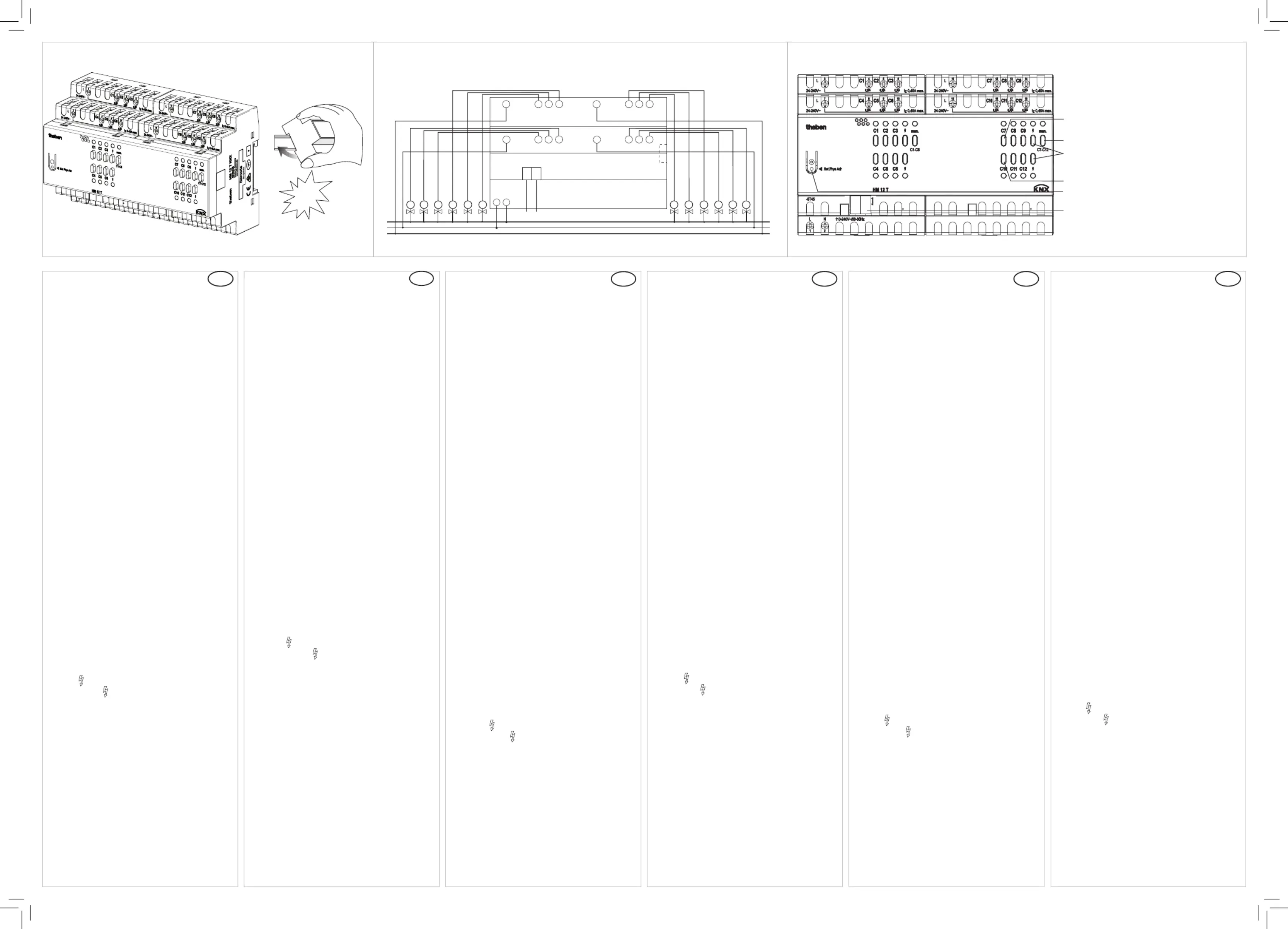

Der 12-fach-Heizungsaktor HM 12 T KNX der

FIX2-Serie entspricht EN 60669-2-1 und EN

60730-1 bei bestimmungsgemäßer Montage

•

Die FIX2-Serie (8 TE) ist eine Reihe von Ge-

räten in kompakter Bauform, mit denen man

Schalten, Dimmen, Heizen und Steuern kann

•

Mit der ETS (Engineering Tool) können Appli-

kationsprogramme ausgewählt, die spezi-

schen Parameter und Adressen vergeben und

in das Gerät übertragen werden

Technische Daten

Betriebsspannung: 110–240 V AC, +10 % / –15 %

Frequenz: 50–60 Hz

Standby Leistung: 0,5 W

Kontaktart: -Kontakt (Triac)ε

Schaltleistung: 24–240 V AC

C1-C3: I

Σ

0,45 A max.

C4-C6: I

Σ

0,45 A max.

C7-C9: I

Σ

0,45 A max.

C10-C12: I

Σ

0,45 A max.

Mindestlast: < 1 W

Schalten von SELV: möglich, wenn alle Kanäle

eines Moduls SELV schalten

Schutzart: IP 20 nach EN 60529

Schutzklasse: II bei bestimmungsgemäßer

Montage

Betriebstemperatur: –5 °C … +45 °C

Busspannung KNX: 21– 32 V DC

Stromaufnahme KNX-Bus: ≤ 4 mA

Wirkungsweise: Typ 1 nach EN 60730-1

Verschmutzungsgrad: 2

Bemessungsstoßspannung: 4 kV

Weitere Informationen

http://qr.theben.de/

p/4940245de

DE

WARNING!

Danger of death through electric shock

or re!

•

Installation should only be carried out by

professional electrician!

•

Disconnect the mains power supply prior to

installation and/or disassembly!

•

Note detailed operating manual on the inter-

net!

General information

•

The 12-way heating actuator HM 12 T KNX

from the FIX2 series fulls EN 60669-2-1 and

EN 60730-1 if correctly installed

•

The FIX2 series (8 TE) is a range of compact

devices for switching, dimming, heating and

controlling

•

The ETS (Engineering Tool) can be used to

select application programmes, assign specic

parameters and addresses and transfer them

to the device

Technical data

Operating voltage: 110–240 V AC, +10 % / –15 %

Frequency: 50–60 Hz

Standby: 0,5 W

Type of contact: -contact (triac)ε

Switching capacity: 24–240 V AC

C1-C3: I

Σ

0,45 A max.

C4-C6: I

Σ

0,45 A max.

C7-C9: I

Σ

0,45 A max.

C10-C12: I

Σ

0,45 A max.

Minimum load: < 1 W

Switching of SELV voltages: possible if all chan-

nels of a module switch protective low voltage

Protection rating: IP 20 in accordance with

EN 60529

Protection class: II subject to correct installation

Operating temperature: –5 °C … +45 °C

Bus voltage KNX: 21– 32 V DC

Power input KNX bus: ≤ 4 mA

Mode of operation: type 1 according to

EN 60730-1

Pollution degree: 2

Rated impulse voltage: 4 kV

Further information

http://qr.theben.de/

p/4940245en

EN

AVERTISSEMENT!

Danger de mort, risque d‘électrocution et

d‘incendie!

•

Le montage doit être effectué exclusivement

par un électricien spécialisé

!

•

Désactiver la tension réseau avant le monta-

ge/ le démontage !

•

Respecter la notice d‘utilisation détaillée dis-

ponible sur Internet !

Informations générales

•

L‘actionneur de chauffage à 12 canaux HM

12 T KNX de la série FIX2 est conforme aux

normes EN 60669-2-1 et EN 60730-1 en cas

de montage conforme

•

La série FIX2 (8 TE) est un ensemble

d‘appareils de conception compacte, avec

lesquels il est possible de commuter, de varier

l‘intensité, de chauffer et de commander

•

L‘outil logiciel ETS (Engineering Tool) permet

de sélectionner les programmes d‘application,

d‘attribuer les paramètres et les adresses

spéciques et de les transmettre à l‘appareil

Caractéristiques techniques

Tension de service : 110 – 240 V CA +10 % / –15 %

Fréquence : 50–60 Hz

Éco (veille) : 0,5 W

Type de contact : -contact (Triac)ε

Puissance de commutation: 24–240 V AC

C1-C3: I

Σ

0,45 A max.

C4-C6: I

Σ

0,45 A max.

C7-C9: I

Σ

0,45 A max.

C10-C12: I

Σ

0,45 A max.

Charge minimale : < 1 W

Commutation de TBTS : possible, si tous les

canaux d’un module commutent des TBTS

Degré de protection : IP 20 selon la norme

EN 60529

Classe de protection : II en cas de montage

conforme

Température de service : –5 °C … +45 °C

Bus voltage KNX : 21– 32 V DC

Courant absorbé à partir du bus KNX : ≤ 4 mA

Fonctionnement : type 1 selon EN 60730-1

Degré de pollution : 2

Tension assignée de tenue aux chocs : 4 kV

Informations supplémentaires

http://qr.theben.de/p/4940245fr

FR

AVVERTIMENTO!

Pericolo di morte per scosse elettriche o incendio!

•

Il montaggio deve essere eseguito esclusi-

vamente da parte di un elettroinstallatore

specializzato!

•

Prima del montaggio o dello smontaggio

scollegare la tensione di rete!

•

Attenersi alle istruzioni per l‘uso dettagliate

disponibili in internet!

Informazioni generali

•

L‘attuatore per sistemi di riscaldamento a 12

canali HM 12 T KNX della serie FIX2 rispecchia

le norme EN 60669-2-1 e EN 60730-1 con

montaggio conforme

•

La serie FIX2 (8 TE) è una serie di apparecchi

di forma compatta, con cui è possibile com-

mutare, regolare, riscaldare e comandare

•

Con l’ETS (Engineering Tool) è possibile sele-

zionare i programmi di applicazione, assegna-

re e trasmettere all‘apparecchio i parametri e

indirizzi specici

Dati tecnici

Tensione d‘esercizio: 110–240 V AC,

+10 % / –15 %

Frequenza50–60 Hz:

Standby: 0,5 W

Tipo di contatto: contatto (Triac)ε

Potenza di commutazione: 24–240 V AC

C1-C3: I

Σ

0,45 A max.

C4-C6: I

Σ

0,45 A max.

C7-C9: I

Σ

0,45 A max.

C10-C12: I

Σ

0,45 A max.

Carico minimo: < 1 W

Commutazione di SELV: possibile, se tutti i

canali di un modulo commutano SELV

Tipo di protezione: IP 20 secondo EN 60529

Classe di protezione: II con montaggio conforme

Temperatura d‘esercizio: –5 °C … +45 °C

Tensione bus KNX: 21– 32 V DC

assorbimento di potenza bus KNX: ≤ 4 mA

Funzionamento: tipo 1 secondo EN 60730-1

Grado di inquinamento: 2

Sovratensione transitoria nominale: 4 kV

Maggiori informazioni

http://qr.theben.de/p/4940245it

IT

ADVERTENCIA!

¡Peligro de muerte por descarga elétrica o

incendio!

•

¡El montaje debe ser llevado a cabo exclusiva-

mente por un electricista profesional!

•

¡Desconecte la tensión de red, antes de proce-

der al montaje o desmontaje!

•

Observar las instrucciones de uso detalladas

en Internet!

Información general

• El actuador de calefacción de 12 canales

HM 12 T KNX de la serie FIX2 se ajusta a las

normas EN 60669-2-1 y EN 60730-1 si el

montaje se efectúa conforme a lo previsto

•

La serie FIX2 (8 TE) es una serie de aparatos

compactos que permiten conmutar, regular la

luz, controlar la calefacción y otros dispositi-

vos

•

El ETS (Engineering Tool) permite seleccionar

programas de aplicación, asignar parámetros

especícos y direcciones y transmitirlos al

aparato

Datos técnicos

Tensión de servicio110–240 V AC, +10 % / –15 %:

Frecuencia50–60 Hz:

Standby: 0,5 W

Tipo de contacto: contacto (Triac)ε

Potencia de conmutación: 24–240 V AC

C1-C3: I

Σ

0,45 A max.

C4-C6: I

Σ

0,45 A max.

C7-C9: I

Σ

0,45 A max.

C10-C12: I

Σ

0,45 A max.

Carga mínima: < 1 W

Conmutación de SELV: posible, si todos los

canales conmutan un módulo SELV

Grado de protección: IP 20 según EN 60529

Clase de protección: II en caso de montaje

conforme al uso adecuado

Temperatura de funcionamiento: –5 °C … +45 °C

Tensión del bus KNX: 21– 32 V DC

Consumo de corriente del bus KNX: ≤ 4 mA

Modo de acción: tipo 1 según EN 60730-1

Grado de polución: 2

Impulso de sobretensión admisible: 4 kV

Información adicional

http://qr.theben.de/p/es4940245

ES

ATENÇÃO!

Perigo de morte por choque eléctrico ou

incêndio!

•

A montagem deve ser efectuada apenas por

um electricista especializado!

•

Antes da montagem/desmontagem activar a

tensão de rede!

•

Ter em atenção o manual de instruções detal-

hado na Internet!

Informações gerais

• O actuador de aquecimento de 12 níveis HM

12 T KNX da série FIX2 está em conformidade

com a EN 60669-2-1 e EN 60730-1 em caso

de montagem correcta

•

A série FIX (8 TE) é uma série de aparelhos

em formato compacto com os quais é possível

comutar, regular a luz, aquecer e controlar

•

Com o ETS (Engineering Tool) é possível

seleccionar os programas de aplicação, atri-

buir os parâmetros e endereços especícos e

transmiti-los ao aparelho

Dados técnicos

Tensão de serviço: 110–240 V AC, +10 % / –15 %

Frequência50–60 Hz:

Standby: 0,5 W

Tipo de contacto: contacto (Triac)ε

Potencia de conmutación: 24–240 V AC

C1-C3: I

Σ

0,45 A max.

C4-C6: I

Σ

0,45 A max.

C7-C9: I

Σ

0,45 A max.

C10-C12: I

Σ

0,45 A max.

Carga mínima: < 1 W

Comutar o SELV: possível, se todos os canais de

um módulo SELV comutarem

Tipo de protecção: IP 20 conforme a EN 60529

Classe de protecção: II em caso de montagem

correcta

Temperatura operacional: –5 °C … +45 °C

Tensão de barramento KNX: 21– 32 V DC

Consumo de corrente do barramento KNX: ≤ 4 mA

Modo de funcionamento: tipo 1 em conformida-

de com a EN 60730-1

Grau de poluição: 2

Tensão transitória de dimensionamento: 4 kV

Mais informações

http://qr.theben.de/p/pt4940245

PT

Theben AG | Hohenbergstraße 32 | 72401 Haigerloch | GERMANY | Telefon +49 7474 692-369 | [email protected] | www.theben.de

309922 02 10.06.2014

HM 12 T KNX4940245
